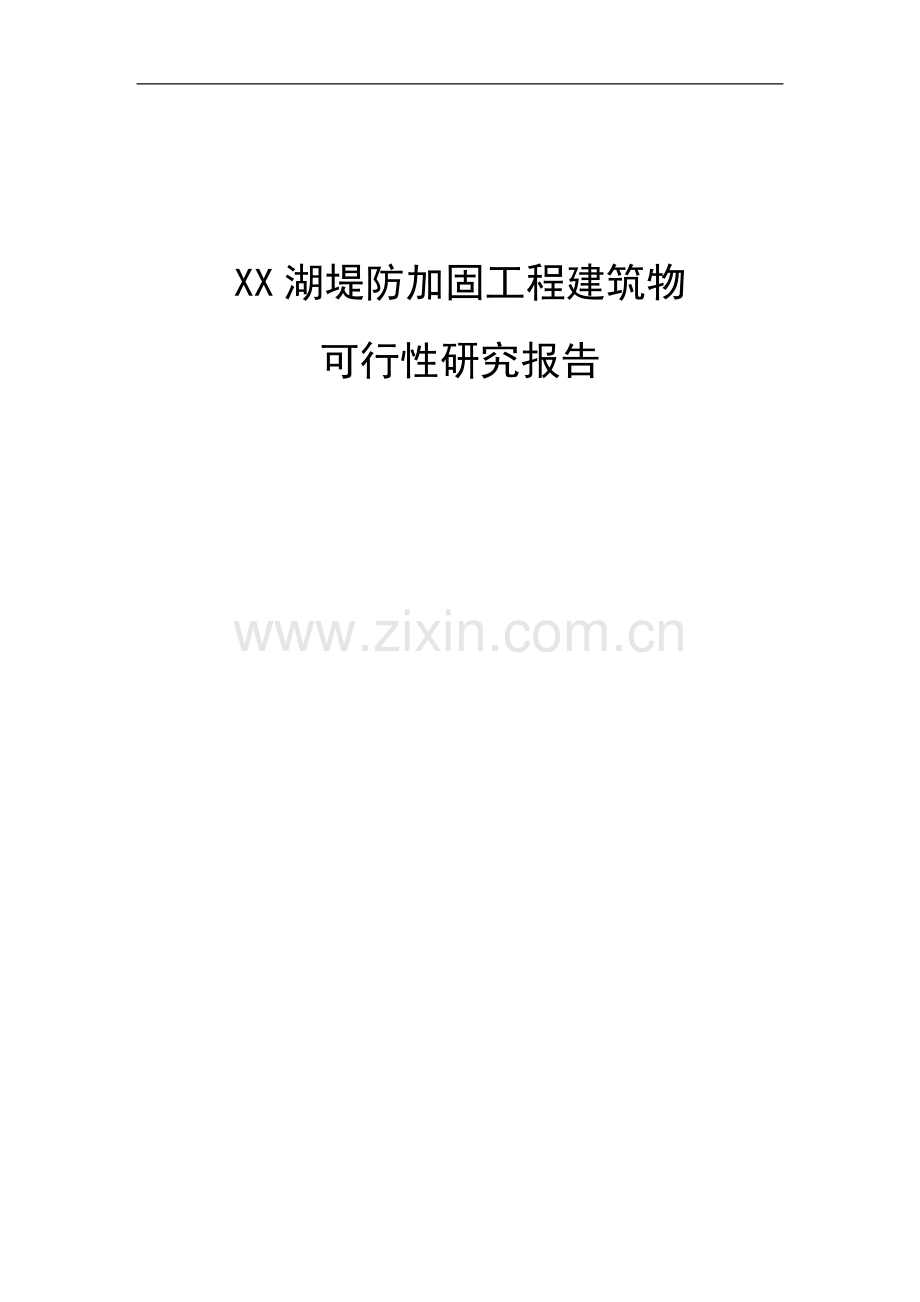

xx湖堤防加固工程建筑物可行性研究报告.doc

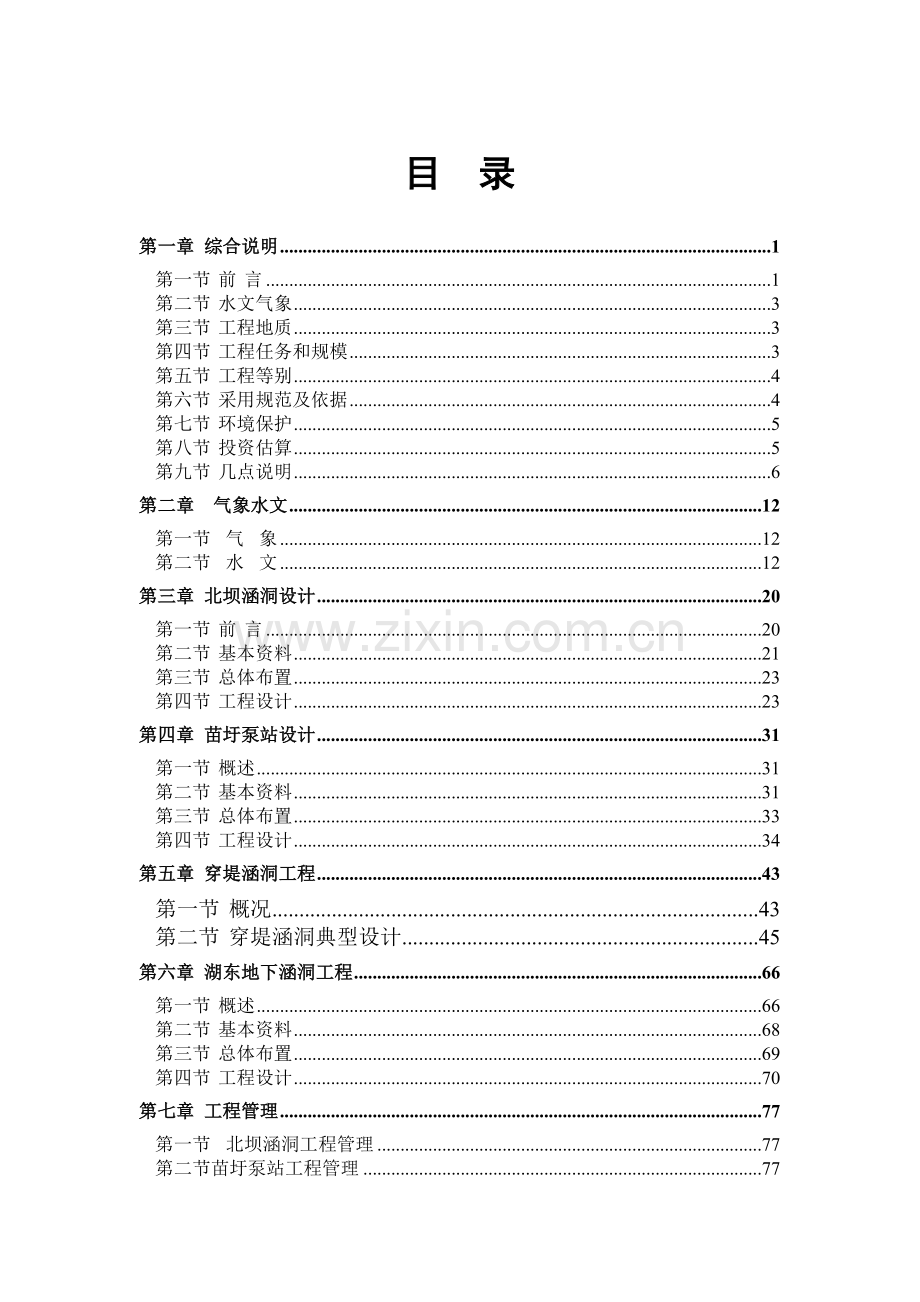

XX湖堤防加固工程建筑物可行性研究报告目 录第一章 综合说明1第一节 前 言1第二节 水文气象3第三节 工程地质3第四节 工程任务和规模3第五节 工程等别4第六节 采用规范及依据4第七节 环境保护5第八节 投资估算5第九节 几点说明6第二章 气象水文12第一节 气 象12第二节 水 文12第三章 北坝涵洞设计20第一节 前 言20第二节 基本资料21第三节 总体布置23第四节 工程设计23第四章 苗圩泵站设计31第一节 概述31第二节 基本资料31第三节 总体布置33第四节 工程设计34第五章 穿堤涵洞工程43第一节 概况43第二节 穿堤涵洞典型设计45第六章 湖东地下涵洞工程66第一节 概述66第二节 基本资料68第三节 总体布置69第四节 工程设计70第七章 工程管理77第一节 北坝涵洞工程管理77第二节苗圩泵站工程管理77第三节湖东地涵工程管理78第八章 施工组织设计79第一节 施工条件79第二节 施工导流、截流79第三节 主体工程施工81第四节 施工总进度83第九章 工程投资估算84第一节 工程概况84第二节 编制依据及采用定额85第三节 基础单价85第四节 工程单价编制86第五节 概算编制88第六节 工程投资91附件：1、工程地质报告2、复核计算分析报告3、现状调查分析报告4、检验测试报告5、安全鉴定报告书第一章 综合说明第一节 前 言一、工程概况XX湖位于沂河与中运河交汇处，马陵山西麓，跨新沂市、宿豫县，是以防洪、灌溉为主，结合航运和水产养殖和综合利用的大型平原水库。XX湖上承南四湖、沂河干河和邳苍区间来水，流域面积5.8万平方公里，下游分别由嶂山闸泄洪入新沂河，皂河闸和宿迁闸入中运河，是沂沭泗河洪水东调南下工程的一个重要组成部分。为进一步提高沂沭泗地区的防洪能力，淮委规划设计研究院于1998年12月编制了沂沭泗河流域洪水东调南下二期工程可研治理方案，确定沂沭泗流域骨干河道（包括XX湖）防洪标准为50年一遇。为配合淮委院编制沂沭泗河洪水东调南下二期工程可行性研究报告，根据省水利厅布置，我院与江苏省水利勘测设计研究院共同承担编制沂沭泗河洪水东调南下二期工程XX湖堤防加固工程可行性研究报告，省院承担堤防部分,我院承担穿堤建筑物部分。XX市境内XX湖堤防穿堤建筑物分布在XX湖西堤、北堤和东堤上，现状共有18座建筑物需治理，根据检测鉴定以及工程的实际需要，本期建筑物治理共有19项工程（包括新建苗圩泵站），其中穿堤涵洞14座，回龙堰地涵4座，排涝泵站1座，具体分布为北堤6座，分别是：杨庄泄水洞（拆除重建）；小新河站泄水洞（维修）；沟群引水洞（拆除重建）；沟群站泄水洞（拆除重建）；小新河老站泄水洞（拆除）苗圩站（新建）。西堤6座，它们分别是：五墩站泄水洞（拆除重建）；分洪口北泄水洞（拆除重建）；分洪南泄水洞（拆除重建）；分洪口南引水洞（拆除重建）；刘宅站泄水涵（维修）；保麦涵洞（拆除）。东堤7座，分别是：大刀湾地涵；柳沟地涵；加友地涵；黑马河地涵；司庄引水洞；大墩引水洞；北坝涵洞，均为拆除重建，具体见XX湖建筑物基本数据表。其中，淮委院编制沂沭泗河洪水东调南下二期工程实施规划中只有以上项目中的12项，江苏省院在沂沭泗河洪水东调南下二期工程实施规划中增加了如下工程项目司庄引水洞；大墩引水洞；刘宅站泄水涵（维修）；分洪口南泄水洞；分洪口南引水洞；保麦涵洞（拆除）；北坝涵洞为本期新增项目。XX湖堤防穿堤涵洞大多建于六、七十年代建设，设计标准低，相当数量的工程是由地方乡村自建，工程主体基本为砂礓砼或浆砌石结构，施工质量低劣，耐久性、抗震性均不满足现行规范要求。存在严重安全隐患，加之目前工程多数为地方水利站或乡村队组管理，由于管理水平较低，维修经费相当缺乏，造成工程年久失修，损坏严重，为确保XX湖大坝的防洪安全，根据其复核计算以及检测鉴定对现有建筑物需拆建或加固处理。二、安全鉴定情况XX湖穿堤涵洞主要采用小孔径圬工结构型式，运行三十多年来，主体结构趋于老化、病害现象不断显现，江苏省质检站于2004年3月，对工程（水上结构）进行了检测，受新沂市水利局委托， XX市水利建筑设计研究院对以上工程根据现行工况进行了安全复核计算。2004年4月11日，由XX市水利局组织沂沭泗局XX湖管理处、新沂市水利局、沂沭泗新沂河道局等单位的专家对以上建筑物进行了安全鉴定，根据管理单位的现场调查分析报告、省质检站检测报告、XX市水利建筑设计研究院复核计算以及专家组对以上建筑物进行的安全鉴定，主要存在的问题有如下几点：1、原建筑物设计标准低，施工质量差。洞身底板原为110#素砂礓砼,标号低于现行规范要求；墩墙为浆砌块石结构,砂浆标号为50#,低于现行规范要求的最低标准 2、该类建筑物地处8地震烈度区，经复核计算,主体部分大多不能满足抗震要求。3、墩墙、底板混凝土设计标号偏低，且多为素混凝土与浆砌石的混合结构。现状混凝土剥落，碳化严重，有严重的露砂、露石现象。4、经核算,按规划工况，翼墙、侧墙抗滑稳定安全系数均不满足规范要求，地基不均匀系数远远大于规范规定值。5、启闭设施为60、70年代江苏省水机厂生产，属淘汰产品，闸门止水橡皮和铁件，均严重老化，不能正常运行。综上所述,专家组认为，该类工程运用指标无法达到设计标准，作为东调南下工程XX湖堤防上的建筑物，存在着严重的安全隐患，按照水闸安全鉴定规定规定，确定其安全类别分别为二类闸和四类闸。其中二类闸二座，是小新河老站泄水洞和刘宅站泄水洞，其余均为四类闸。本次设计依据专家组鉴定意见，针对建筑物不同的安全类别，采取不同的安全加固处理措施，对于运用指标基本达到设计标准，工程存在一定损坏，经大修后，可达到正常运行的二类闸。小新河老站泄水洞和刘宅站泄水洞采取进行维修加固措施，其余运用指标无法达到设计标准，工程存在严重安全问题的四类闸均以拆除重建方案为主，不再进行加固方案的研究。本次设计所采用的高程系统为废黄河高程系。第二节 水文气象沂沭泗河流域属温带半湿润季风气候区，具有大陆性气候特征，夏热多雨，冬寒干燥，春旱多风，秋旱少雨，旱涝较为突出。多年平均气温1316，由北向南，由沿海向内陆递增。年内极端最高气温达43.3（1955年7月发生在XX），极端最低气温为-23.3（1969年2月发生在XX）。蒸发量流域南部小，北部大，自南向北多年平均水面蒸发量为11801320mm。历年最高为1755mm（韩庄闸站），最低903mm（响水站）。本流域为季风区，冬季盛行东北风与西北风，夏季盛行东南与西南风。多年平均风速2.53.0m/s，极端最大风速为23.4 m/s。第三节 工程地质详见有关建筑物的有关章节。第四节 工程任务和规模XX湖本期工程的任务主要有二个：防洪和排涝，其中以防洪为主，排涝次之。一、XX湖本期治理的目标1.防洪：XX湖二线堤防达到防御50年一遇洪水标准，XX湖一线堤防达到防御设计水位24.5m，老沂河达到防御20年一遇洪水标准，XX湖东堤5条迥龙堰达到防御20年一遇洪水标准。2、排涝：XX湖沿线圩区达到5年一遇的排涝标准。二、工程规模1、XX湖水库为大（1）型水库，总库容为20.1亿立方米。2、XX湖沿线圩区排模达0.5立方米每秒/平方公里。三、XX湖水位XX湖正常蓄水位23.5m，汛限水位22.5m，设计洪水位25.0m，校核洪水位26.0m。第五节 工程等别根据水利水电工程等级划分及洪水标准以及江苏省近期防洪规划, XX湖大堤（二线堤防）堤防等级：南堤为1级，西堤为2级，东堤、北堤为3级。XX湖穿堤建筑物工程等别与堤防等别相同。地震烈度：根据现行的国家标准中国地震动参数区划图（GB18036-2001），场地地震动峰值加速度为0.3g，地震动反应谱特征周期0.35s，相应地震设防烈度为8度44。第六节 采用规范及依据2003年9月淮委院编制的沂沭泗河流域洪水东调南下二期工程可研治理方案；水利水电工程等级划分及洪水标准SL252-2000水工建筑物抗震设计规范（SL203-97）；堤防工程设计规范（GB50286-98）；水闸设计规范（SL265-2001）；水工混凝土结构设计规范（SL/T191-96）；水工钢筋混凝土结构设计规范（SDJ20-78）；第七节 环境保护本次工程主要为老建筑物拆除重建工程，随着工程的实施完成，XX湖大堤将更加坚固，为堤外流域内的工农业生产提供了更加有力的保证。由于工程几乎全部为原拆原建工程，几乎不占用新的土地，且施工场所远离城镇，单体建筑物工程较小，噪音、粉尘对环境影响较小，工程建设是可行的。老建筑物弃渣选择洼地填埋，面层复土撒草籽保护，对建筑物在迎水坡及背水坡土层裸露处均撒草籽护坡。第八节 投资估算一、编制依据1、能源水规（1990）825号文“关于试行水利水电工程可行性研究投资估算编制办法的通知及附件”；2、水利部水总2002116号文水利工程设计概（估）算编制规定；3、国家计委、建设部计价格200210号文“关于发布工程勘察设计收费管理规定的通知”；4、国家及地方有关标准、规定。二、采用定额1、水利部水总2002116号文水利建筑工程概算定额；2、水建管1999523号文颁发的水利水电设备安装工程概算定额；3、水利部水总2002116号文水利工程施工机械台时费定额；三、工程投资本工程共需完成的主要工程量：土方开挖30.42万m3，土方填筑28.30万m3，砌石及垫层1.98万m3，混凝土及钢筋混凝土1.61万m3，拆除浆砌石1.5万m3，拆除砼0.97万m3。本工程所需主要材料用量：水泥7392t，钢筋793.1t，柴油489.36t，黄砂1.8万m3，碎石3.5万m3，块石2.06万m3，总工时96.2万工时。工程静态总投资4312.60万元。第九节 几点说明因为XX湖堤防加固工程建筑物数量多、分布散、型式、功能各不相同，本报告采用典型设计的方法，分为北坝涵洞设计（第三章）、苗圩泵站设计（第四章）、穿堤涵洞工程（第五章）、湖东地涵工程（第六章）等几个章节分别叙述。XX湖堤防加固工程建筑物特性表序号名 称单位数量备注一建筑物类型1湖东自排涵座4（1）柳沟地涵m3/s56流量（2）加友地涵m3/s61（3）大刀湾地涵m3/s66（4）黑马河地涵m3/s792穿堤涵洞座14（1）司庄引水洞m3/s2.2（2）大墩引水洞m3/s10（3）杨庄站泄水洞m3/s0.65（4）小新河站泄水洞m3/s2.5（5）苗圩站泄水洞m3/s2.1（6）沟群站引水洞m3/s2.6（7）沟群站泄水洞m3/s1.9（8）小新河老站泄水洞拆除（9）五墩站泄水洞m3/s1.15（10）刘宅站泄水洞m3/s1.5（11）分洪口南泄水洞m3/s2（12）分洪口南引水洞m3/s0.7（13）分洪口北泄水洞m3/s1.69（14）保麦涵洞拆除（15）北坝涵洞m3/s50二主要建筑物1北坝涵洞（1）型式钢筋砼箱涵（2）设计流量m3/s50（3）进水口型式圆弧扶壁翼墙（4）闸门铸铁闸门（5）启闭机3台12.5吨卷扬式（6）底板高程m18.0（7）净宽孔m33（8）地基特征粘土混砂礓，承载力300kpa2苗圩泵站（1）出水涵管1400玻璃钢管（2）设计流量m3/s2.1（3）电机层高程m21.9（4）底板高程m18.5（5）进水型式直管式（6）出水型式钢管正向出水（7）水泵型式600QZ-75潜水轴流泵（8）水泵台数台2（9）总装机功率220KWXX湖堤防加固工程建筑物特性表序号名 称单位数量备注三施工1主体工程数量（1）土方万m330.42（2）砌石m319700（3）砼及钢筋砼m316100四工程投资1静态总投资万元4269.5（1）建筑工程万元2650.23（2）机电设备及安装工程万元77.75（3）金属设备及安装工程万元117.92（4）临时工程万元557.53（5）其它费用万元471.09（6）基本预备费万元387.45- 8 -骆 马 湖 建 筑 物 基 本 数 据 表堤别序号名称现 状基本情况检测情况设 计 数 据建设年代孔数-宽高（m)底板高程（m）洞身长度（m）处理意见控制面积（km2)流量（m3/s）底板高程（m）孔数-宽高（m)洞身长度（m）洞身结构型式启闭机型式东堤1 柳沟地涵1974 3-5.03.018.8 33.0 拆除重建已检测85.5 56.018.0 3-4.53.536.0 钢筋砼箱涵无2 加友地涵1969 3-5.03.018.6 33.0 拆除重建已检测92.6 61.0 17.5 3-4.53.536.0 钢筋砼箱涵无3大刀湾地涵1970 3-5.03.518.2 50.0 拆除重建已检测100.4 66.017.0 3-4.54.050.0 钢筋砼箱涵2x5t手电两用螺杆式4 黑马河地涵1969 3-5.04.017.5 40.0 拆除重建已检测118.4 79.017.0 3-5.04.040.0 钢筋砼箱涵2x5t手电两用螺杆式5 司庄引水洞1969 1-22.517.5 54.0 拆除重建已检测2.2 17.5 1-1.51.660.0 钢筋砼箱涵5t手动螺杆式6 大墩引水洞1970 3-2.41.818.0 20.0 拆除重建已检测10.0 18.0 2-2.02.545.0 钢筋砼箱涵10t手动螺杆式7 北坝涵洞1966 3-2.42.518.0 30.0 拆除重建已检测50.0 18.0 3-33.530.0 钢筋砼箱涵12t手电两用螺杆式-9-骆 马 湖 建 筑 物 基 本 数 据 表堤别序号名称现 状基本情况检测情况设 计 数 据建设年代孔数-宽高（m)底板高程（m）洞身长度（m）处理意见控制面积（km2)流量（m3/s）底板高程（m）孔数-宽高（m)洞身长度（m）洞身结构型式启闭机型式北堤1 杨庄站泄水洞1970 2-1.01.721.5 25.5 拆除重建已检测0.7 21.5 1-1.21.033.0 钢筋砼箱涵3t手动螺杆式2 小新河站泄水洞1973 2-1.22.120.65 23.0 维修已检测2.5 5t手动螺杆式3 苗圩站及泄水洞新建4.22.11400mm玻璃钢管5t手动螺杆式4 沟群站引水洞1967 1-1.52.519.0 28.0 拆除重建已检测2.6 19.0 1-1.52.036.0 钢筋砼箱涵5t手动螺杆式5 沟群站泄水洞1967 1-2.52.020.5 27.0 拆除重建已检测1.9 20.5 1-1.51.533.0 钢筋砼箱涵5t手动螺杆式6 小新河老站泄水洞拆除钢筋砼箱涵骆 马 湖 建 筑 物 基 本 数 据 表堤别序号名称现 状基本情况检测情况设 计 数 据建设年代孔数-宽高（m)底板高程（m）洞身长度（m）处理意见控制面积（km2)流量（m3/s）底板高程（m）孔数-宽高（m)洞身长度（m）洞身结构型式启闭机型式西堤1 五墩站泄水洞1975 1-1.21.520.5 38.0 拆除重建已检测2.3 1.2 20.5 1-1.21.540.0 钢筋砼箱涵5t手动螺杆式2 刘宅站泄水洞1984 1-1000mm维修已检测3 分洪口南泄水洞1970 1-1.21.621.6 14.0 拆除重建已检测4.0 2.0 21.6 1-1.51.530.0 钢筋砼箱涵5t手动螺杆式4 分洪口南引水洞1970 1-1.21.218.3 18.0 拆除重建已检测2.8 0.7 18.3 1-1.21.045.0 钢筋砼箱涵3t手动螺杆式5 分洪口北泄水洞1969 1-1.21.618.35 64.75 拆除重建已检测3.4 1.69 18.4 1-1.21.636.0 钢筋砼箱涵5t手动螺杆式6 保麦涵洞拆除- 11 -第二章 气象水文第一节 气 象沂沭泗河流域属温带半湿润季风气候区，具有大陆性气候特征，夏热多鱼，冬寒干燥，春旱多风，秋旱少雨，旱涝较为突出。多年平均气温1316，由北向南，由沿海向内陆递增。年内极端最高气温达43.3（1955年7月发生在XX），极端最低气温为-23.3（1969年2月发生在XX）。蒸发量流域南部小，北部大，自南向北多年平均水面蒸发量为11801320mm。历年最高为1755mm（韩庄闸站），最低903mm（响水站）。本流域为季风区，冬季盛行东北风与西北风，夏季盛行东南与西南风。多年平均风速2.53.0m/s，极端最大风速为23.4 m/s。第二节 水 文一、湖东自排河水文计算成果湖东自排河主要解决XX湖东堤以东及新戴河以北区域的农田5年一遇涝水排水问题，同时可结合解决XX湖东堤以东的灌溉问题。（一）、汛期水文计算成果湖东自排河主要解决XX湖东堤以东及新戴河以北区域，共计100.5km2的涝水。水文计算依据1984年江苏省暴雨洪水图集，流量采用总入流槽蓄法计算峰值，再对流量峰值进行24小时削峰。1、各频率暴雨查三日暴雨等值线图，多年平均三日暴雨均值，X=140mm，CV=0.5，CS=3.5CV。各频率暴雨如下表：P（%）20%KP1.32P=KPX1832、净雨计算降雨径流影响系数取Imax=95mm当P250mm时，=0.5当P250mm时，=0.65由P+Pa查P+PaR关系线，得净雨如下表：P%PPaP+PaR2019847.52301153、流量计算采用总入流槽蓄法计算，计算结果见下表湖东自排河五年一遇排涝流量计算结果地点长度(km)面积（km2）累计面积（km2）MmR（mm）Q（m3/s）新代河南堤1.55.5 67.6 0.60.0119115 56柳沟地涵4.97.1 74.7 0.60.0116115 61加友地涵5.557.8 82.5 0.60.0113115 66大刀湾地涵5.26.3 88.8 0.60.0112115 71滨湖地涵11.411.7 100.5 0.60.0109115 79黑马河地涵30.0 100.5 0.60.0109115 79新沂河 (大马庄西涵洞)4、水位计算河道糙率按照一般河道取用情况采用0.0225，湖东自排河起点水位在大马庄西涵洞（东调南下一期工程2000年新沂河除险加固工程中已实施）处为19.5m，沿程水位按照平地面控制。湖东自排河水位计算结果地点河道长度（km）累计河道长度 (km)累计流域面积（km2）五年一遇排涝河底高程(m)河底宽度(m)地面高程(m)流量(m3/s)水位(m)新代河南堤22.21182522.41.52667.656柳沟地涵22.19/22.04182522.34.924.574.761加友地涵21.94/21.79182522.05.519.682.566大刀湾地涵21.61/21.46182521.723.74.614.188.871滨湖地涵21.2/20.95182521.723.76.59.5100.579黑马河地涵20.12/19.9717.52521.82533100.579新沂河19.5172524.1/16（二）、非汛期水文计算成果由于本工程单体工程较小，施工时段短，选用枯水期5年一遇的导流标准，枯水期5年一遇R=11mm,排模M=0.033R1.0F-0.25,当面积小于100km2时，即采用100 km2。经计算非汛期5年一遇排模为0.11m3/s。柳沟地涵以上现状湖东自排河排涝面积为5.5km2，排涝流量为0.61m3/s；加友地涵至柳沟地涵现状湖东自排河排涝面积为7.1km2，排涝流量为0.78m3/s；大刀湾地涵至加友地涵现状湖东自排河排涝面积为7.8km2，排涝流量为0.86m3/s;黑马河地涵至大刀湾地涵现状湖东自排河排涝面积为18km2，排涝流量为2.0m3/s。二、XX湖堤防小型建筑物水文计算成果根据南水北调东线工程规划及南水北调东线第一期工程项目建议书，XX湖南水北调最高蓄水位为23.5m，最低蓄水位为21.7m。根据沂沭泗河洪水东调南下续建工程实施规划，XX湖五十年一遇洪水为25.0m，校核洪水位为26.0m。沂河柳沟回龙埝处洪水位为26.7m。湖东自排河正常蓄水位为21.0m，最低蓄水位为19.0m。XX湖北堤及西堤的建筑物站下排涝水位按低于地面0.5m设计，排水沟沟底高程均在18.0m左右。（一）XX湖泄水洞 XX湖北堤泄水洞包括苗圩站泄水洞、沟群站泄水洞、小新河站泄水洞、扬庄站泄水洞、分洪口北泄水洞、分洪口南泄水洞、刘宅站泄水洞、五墩站泄水洞。泄水涵洞的流量计算按照对应抽排站的规模，根据沂沭泗河洪水东调南下续建工程实施规划，抽排站的抽排模数为0.5m3/s/km2，抽排站站后最低水位为19.0m。各站抽排范围见XX湖北堤泄水涵洞排水范围示意图。抽排面积见下表。（二）XX湖引水洞XX湖北堤引水洞主要指沟群站、分洪口南、大墩、司庄及北坝引水洞。引水洞的引水流量按现状规模，灌溉面积见下表。（三）XX湖新建站XX湖北堤新建站主要指苗圩站。苗圩站的排水面积为4.2km2，抽排站的抽排模数为0.5m3/s/km2，抽排站的抽排流量为2.1 m3/s，进水河道的水位为21.0m，最低抽水水位为19.0m。抽排范围见XX湖北堤泄水涵洞排水范围示意图。- 19 -湖东自排河涵闸数据表序号工程名称控制 面积（km2）流量及水位情况沟底宽（m）原涵洞 结构形式原涵洞尺寸孔数-孔宽孔高（孔mm）现状情况及处理办法现状闸底板高程（m）地面 高程（m）设计情况流量（m3/s）工况水位（m）闸孔尺寸nb（m）河堤 设计要素XX湖湖东自排河1柳沟地涵85.556 正常蓄水位23.521.025拱涵3-53.5拆除重建18.822.4湖东自排河河底高程18.0m,河底宽度25.0m,边坡1:3。洪水位(沂河50年一遇)26.7排涝水位(5年一遇)22.19/22.04最低蓄水位21.719.02加友地涵92.661 正常蓄水位23.521.025拱涵3-53.5拆除重建18.6022.30湖东自排河河底高程18.0m,河底宽度25.0m,边坡1:3。洪水位(50年一遇)25校核洪水位 (黄墩湖滞洪水位)26排涝水位(5年一遇)21.94/21.79最低蓄水位21.719.03大刀湾地涵100.466 正常蓄水位23.521.025拱涵3-54拆除重建18.2022.10湖东自排河河底高程18.0m,河底宽度25.0m,边坡1:3。洪水位(50年一遇)25校核洪水位 (黄墩湖滞洪水位)26排涝水位(5年一遇)21.61/21.46最低蓄水位21.719.04黑马河地涵118.479 正常蓄水位23.521.025拱涵3-52.5拆除重建17.5024.50湖东自排河河底高程17.5.0m,河底宽度25.0m,边坡1:3。洪水位(50年一遇)25校核洪水位 (黄墩湖滞洪水位)26排涝水位(5年一遇)20.12/19.97最低蓄水位21.719.0XX湖东堤涵闸数据表序号工程名称控制 面积（km2）流量及水位情况沟底宽（m）原涵洞 结构形式原涵洞尺寸孔数-孔宽孔高（孔mm）现状情况及处理办法现状闸底板高程（m）地面 高程（m）设计情况流量（m3/s）工况水位（m）闸孔尺寸nb（m）河堤 设计要素XX湖自排河1大墩引水洞10.00 正常蓄水位23.521.020拱涵3-2.62.4拆除重建18.0024.20连接XX湖洪水位(50年一遇)25校核洪水位 (黄墩湖滞洪水位)26排涝水位(5年一遇)20.92最低蓄水位21.719.02司庄引水洞2.20 正常蓄水位23.521.0连接XX湖板涵1-2.32.1拆除重建17.6021.80连接XX湖洪水位(50年一遇)25校核洪水位 (黄墩湖滞洪水位)26排涝水位(5年一遇)20.46最低蓄水位21.719.03北坝引水洞35.00 正常蓄水位23.521.0连接XX湖拱涵3-2.42.5拆除重建18.0024.50连接XX湖洪水位(50年一遇)25校核洪水位 (黄墩湖滞洪水位)26排涝水位(5年一遇)20.01最低蓄水位21.719.0XX湖北堤涵闸数据表序号工程名称控制 面积（km2）流量及水位情况沟底宽（m）原涵洞 结构形式原涵洞尺寸孔数-孔宽孔高（孔mm）现状情况及处理办法现状闸底板高程（m）地面 高程（m）设计情况流量（m3/s）工况水位（m）闸孔尺寸nb（m）河堤 设计要素XX湖抽排站后排水沟1苗圩站泄水洞4.22.10 正常蓄水位23.5 20.5新建21.50连接XX湖洪水位(50年一遇)25.0 校核洪水位 (黄墩湖滞洪水位)26.0 排涝水位(5年一遇)21.0最低蓄水位21.7 19.02沟群站泄水洞3.751.90 正常蓄水位23.5 20.5连接站箱涵1-2.02.0拆除重建20.522连接站洪水位(50年一遇)25.0 校核洪水位 (黄墩湖滞洪水位)26.0 排涝水位(5年一遇)21.5最低蓄水位21.7 19.03沟群站引水洞7.92.60 正常蓄水位23.5 20.55拱涵1-1.52.0拆除重建1921.1连接XX湖洪水位(50年一遇)25.0 校核洪水位 (黄墩湖滞洪水位)26.0 排涝水位(5年一遇)20.6最低蓄水位21.7 19.04小新河站 泄水洞5.0 2.50 正常蓄水位23.5 20.5连接站拱涵1-1.52.25加固20.6521.6连接站洪水位(50年一遇)25.0 校核洪水位 (黄墩湖滞洪水位)26.0 排涝水位(5年一遇)21.1最低蓄水位21.7 19.05扬庄站泄水洞1.30.65 正常蓄水位23.5 20.5连接站拱涵2-1.01.7拆除重建21.821.8连接站洪水位(50年一遇)25.0 校核洪水位 (黄墩湖滞洪水位)26.0 排涝水位(5年一遇)21.3最低蓄水位21.7 19.0XX湖西堤涵闸数据表序号工程名称控制 面积（km2）流量及水位情况沟底宽（m）原涵洞 结构形式原涵洞尺寸孔数-孔宽孔高（孔mm）现状情况及处理办法现状闸底板高程（m）地面 高程（m）设计情况流量（m3/s）工况水位(m)闸孔尺寸nb（m）河堤 设计要素XX湖抽排站后排水沟1分洪口北 灌排洞3.381.69 正常蓄水位23.5 20.5连接站拱涵1-1.21.5拆除重建18.3521.5连接站洪水位(50年一遇)25.0 校核洪水位 (黄墩湖滞洪水位)26.0 排涝水位(5年一遇)21.0最低蓄水位21.7 19.02分洪口南 泄水洞42.00 正常蓄水位23.5 20.5连接站拱涵1-1.21.2拆除重建18.321.4连接站洪水位(50年一遇)25.0 校核洪水位 (黄墩湖滞洪水位)26.0 排涝水位(5年一遇)20.9最低蓄水位21.7 19.03分洪口南 引水洞2.80.70 正常蓄水位23.5 20.55拱涵1-1.21.2拆除重建1821.4连接XX湖洪水位(50年一遇)25.0 校核洪水位 (黄墩湖滞洪水位)26.0 排涝水位(5年一遇)20.9最低蓄水位21.7 19.04刘宅
