凝土框架结构如何实施监理建筑工程毕业设计论文.doc

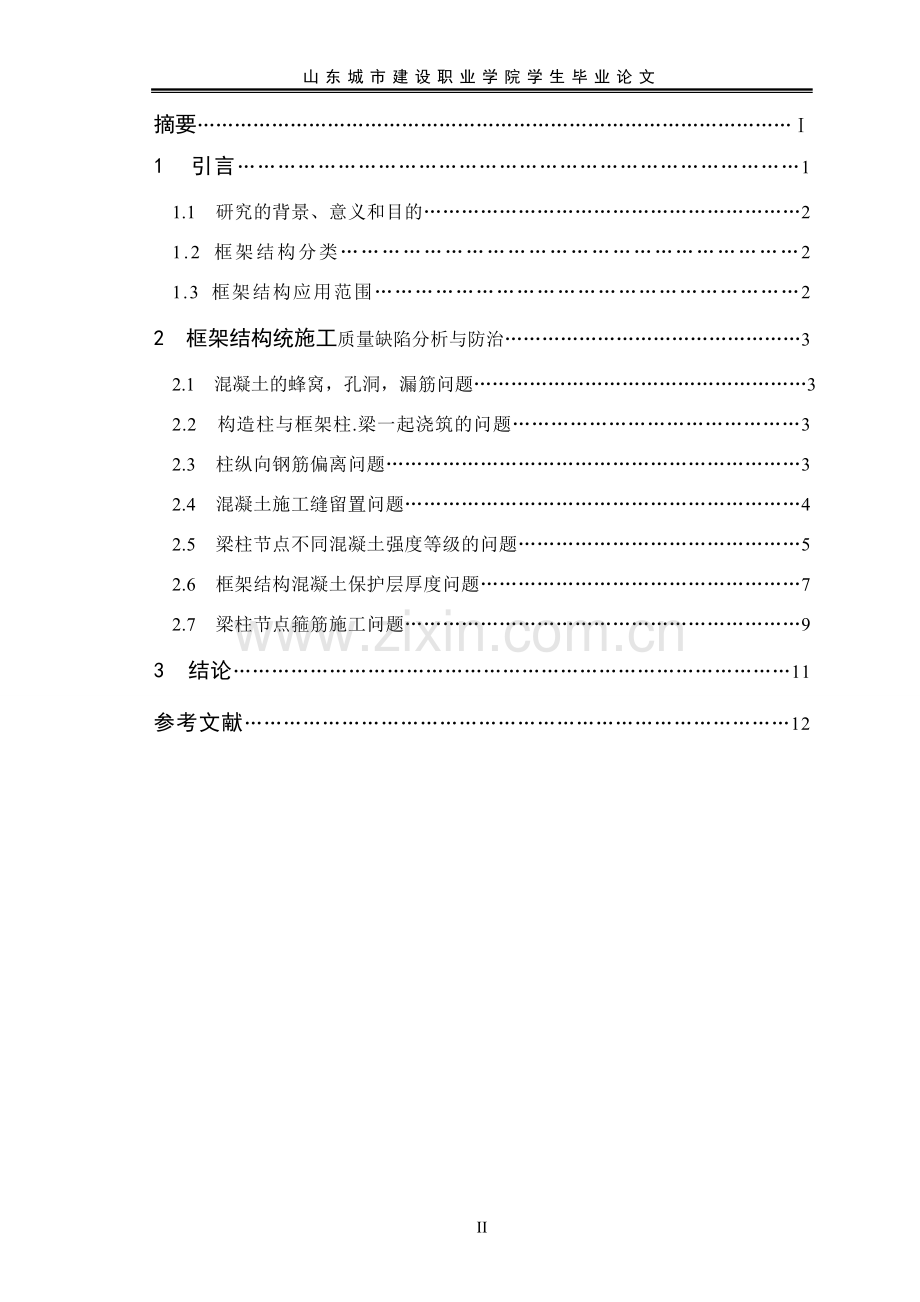

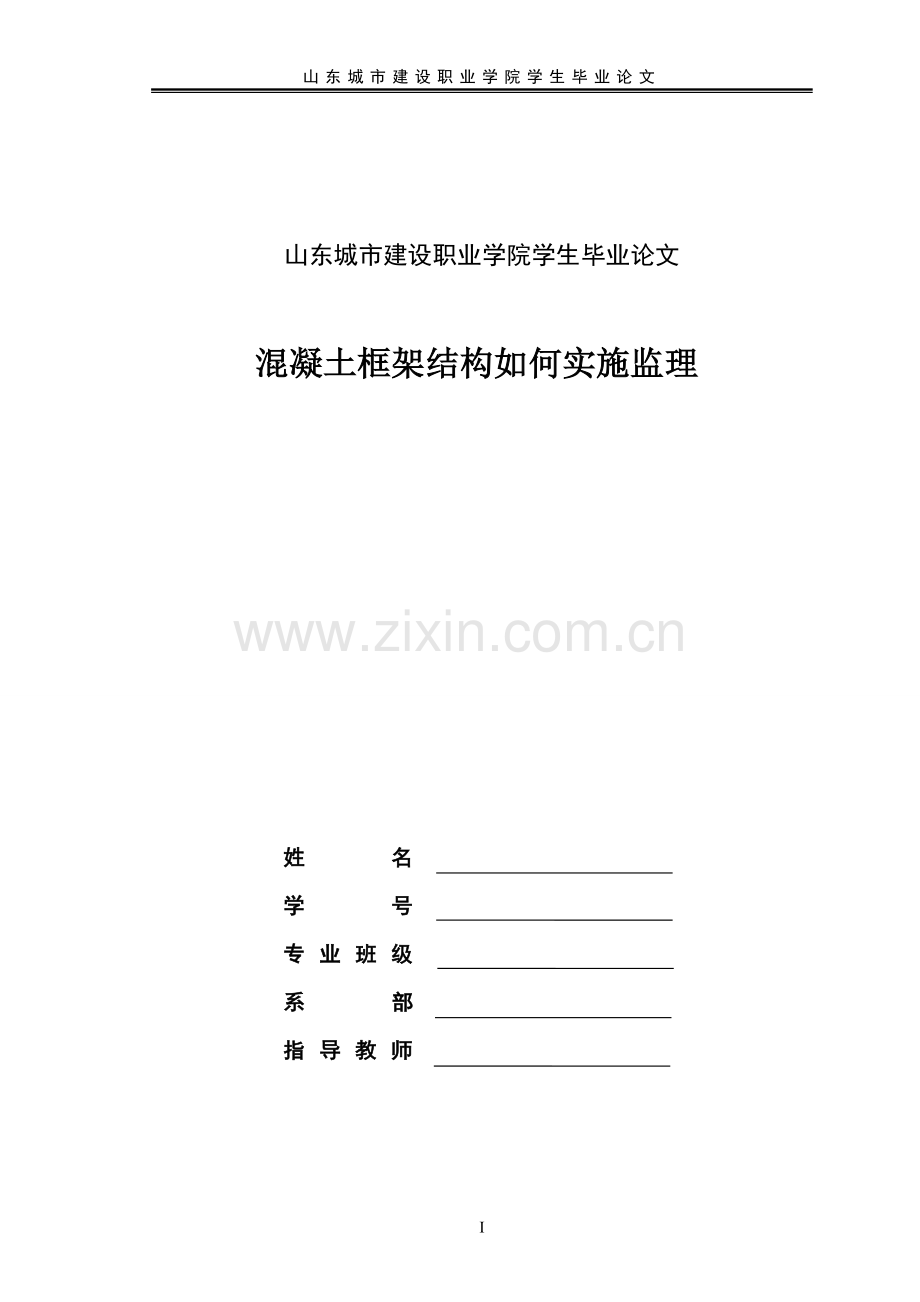

山东城市建设职业学院学生毕业论文山东城市建设职业学院学生毕业论文混凝土框架结构如何实施监理姓名 学号 专业班级 系 部 指导教师 摘要1 引言11.1 研究的背景、意义和目的21.2 框架结构分类21.3 框架结构应用范围22 框架结构统施工质量缺陷分析与防治32.1 混凝土的蜂窝，孔洞，漏筋问题32.2 构造柱与框架柱.梁一起浇筑的问题32.3 柱纵向钢筋偏离问题32.4 混凝土施工缝留置问题42.5 梁柱节点不同混凝土强度等级的问题52.6 框架结构混凝土保护层厚度问题72.7 梁柱节点箍筋施工问题93 结论11参考文献12II山东城市建设职业学院学生毕业论文摘 要 随着设计和施工水平的提高和人民生活水平的不断提高，人民对于住宅的要求越来越高，在安全 舒适方面尤为关注，框架结构越来越多的用于居民住宅中,由于现浇施工的框架具有整体性好、围护墙体轻、抗震性好、施工速度快、布局灵活多样,在许多工程中得到广泛应用。但是由于施工人员技术素质存在差异,对操作规程了解较少,在施工中特别容易出现影响质量的现象,这些状况如重视不够或解决不及时,将会直接影响质量。本文就钢筋混凝土框架结构施工质量问题影响进行分析与防治关键词：框架结构 施工质量 施工过程 质量缺陷1 引言1.1 本课题的特点及研究意义 混凝土框架结构施工时特别容易出现质量缺陷，所以对缺陷进行分析，并了解框架结构的特点，保证施工质量。 框架结构是采用梁、柱等杆件刚接组成空间体系作为建筑承重骨架的结构。屋盖、楼板上的荷载通过板传递给梁，由梁传递到柱，由柱传递到基础。框架结构的墙体全部为自承重墙，只起分隔和围护作用。随着社会的发展,钢筋混凝土框架结结构的建筑物越来越普遍. 在我们周围有很多这样的建筑物，例如一些办公大楼、小型住宅等。1.2 框架结构的分类 房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分有对称、不对称；按所用材料分有钢框架、混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。其中最常用的是混凝土框架（现浇整体式、装配式、装配整体式，也可根据需要施加预应力，主要是对梁或板）、钢框架。装配式、装配整体式混凝土框架和钢框架适合大规模工业化施工，效率较高，工程质量较好。1.3 框架结构的应用范围框架结构可设计成静定的三铰框架或超静定的双铰框架与无铰框架。混凝土框架结构广泛用于住宅、学校、办公楼，也有根据需要对混凝土梁或板施加预应力，以适用于较大的跨度；框架钢结构常用于大跨度的公用建筑、多层工业厂房和一些特殊用途的建筑物中，如剧场、商场、体育馆、火车站、展览厅、造船厂、飞机库、停车场、轻工业车间等。第2章 框架结构施工质量缺陷分析与防治2.1 混凝土的蜂窝，孔洞，漏筋问题 造成该质量缺陷原因较多，主要有以下方面：混凝土未做到分层浇筑，一次下料过多，下部因超过震动棒影响作用半径，少振或漏振；模板下口支模时密封不好引起漏浆、模板浇水湿润不够，拼缝不密；模板质量不好，表面粗糙，板缝过大；混泥土搅拌时间短，加水不准，和易性不好，浇筑混凝土时有地方浆少，石子多，形成蜂窝；混凝土振捣时钢筋垫块位移，或垫块太少；钢筋过密，振捣混凝土时，大石子卡住钢筋，水泥浆下不去；振捣时，振动棒撞击钢筋引起位移；混凝土施工组织不好，不按施工程序办，影响质量。如某小区住宅二层柱混凝土浇捣过程中，因施工组织不当，工人不按正确的施工工序操作，一次下料太多，拆模后发现柱混凝土表面蜂窝、孔洞、漏筋。蜂窝深度达5mm 30mm，面积大于0.1m2 的有多处，孔洞大于0.02m2，且贯穿柱根部的有2处，一些主筋外漏且深度均超过保护层厚度5mm。 在混凝土振捣前认真做好模板检查工作，包括模板的刚度能否满足要求，下口杂物清理是否干净，浇水湿润程度，塞缝等；混凝土搅拌时间要适宜，一般为12min；混凝土下料时，高度超过3m以上，要采用串筒溜槽，混凝土要分层浇捣；混凝土入模后，每点振捣一般2030s，混凝土不再明显下沉，无气泡，水泥浆呈水平状态为止。如出现麻面时，先用水洗刷干净后，用1：2或1:2.5水泥砂浆抹平；如大面积蜂窝时，应扣掉松动石子，用水洗干净，再用细石混凝土补强。如孔洞，则应具体情况而定，有时应检测结构内部缺陷，按检测结论分析，经过有关人员研究，定出补强方案后，方可处理。2.2 构造柱与框架柱、梁一起浇的问题在主体结构施工为图方便省事，将框架柱与构造柱一起浇筑，这样做不但使结构受力概念模糊不清，并与设计意图不符，而且留下质量隐患。据对原设计结构和施工时框架柱与构造柱一起整浇后的结构尽管构造柱所在跨框架梁的跨中矩有所减小，但构造柱处梁上部出现负弯矩，相邻跨梁中弯矩会增加，与原结构受力不同。易导致结构框架梁局部强度不足，使梁过早进入塑性变形阶段，结构安全储备降低，形成结构质量隐患。 严格按规范操作施工，浇筑框架柱、梁时要在框架梁上构造柱部位预留插筋，待混凝土强度达到设计要求后拆模，然后按马牙槎尺寸要求砌构造柱两侧的墙体，分二次浇捣构造柱混凝土，第一次浇捣混凝土至梁底并预留一部分空间，二次浇筑混凝土至梁底。2.3 柱纵向钢筋偏离问题 在框架结构施工中，柱筋往往容易偏位（有的偏位达35cm，有时更大。多数是由于在浇捣混凝土时定位措施不力造成。错位的柱筋，若不加以正确处理，而给予简单弯曲到位，会影响结构受力成为质量隐患。设计上要求梁柱接头节点纵筋顺直，那么柱筋无论受拉，还是受压都能正常工作。然而折曲的钢筋就不同，它会使柱端受力发生变化，从而导致框架结构受力状况与设计时不一样，上端节点处梁柱弯跨矩值会增大，柱端抗震能力会降低，从而难以保证结构安全度，留下隐患，这个问题在工程中常会遇到并容易忽视。如某小区底层柱，在承受和连续浇捣完成后，弹线放样柱位时，发现柱偏位严重，偏位在35cm的多根，个别角筋偏位更大。 2.4 混凝土施工缝留着问题这是施工缝引发的主要和较常见的施工质量问题, 引起的原因有以下几点:1、混凝土面没有凿毛, 残渣没有冲洗干净, 使新旧混凝土结合不牢。 2、在支模和绑扎钢筋过程中, 锯末、铁钉等杂物掉入缝内没有及时清除掉, 浇3、筑上层混凝土后, 在新旧混凝土之间形成夹层。 4、浇筑上层混凝土时, 没有先在施工缝处铺一层水泥砂浆, 上下层混凝土不能牢固黏结。 5、施工缝没有安装止水带。 6、下料方法不当, 使骨料集中于施工缝处。 7、混凝土墙体单薄, 钢筋过密, 振捣困难, 混凝土不密实。 8、没有采用补偿收缩混凝土, 造成接茬部位产生收缩裂缝。 9、施工缝的接缝形式选取不当。2.5 梁柱节点不同混凝土强度等级的问题在钢筋混凝土框架结构设计时，根据设计原则，为保证“强柱弱梁”强节点的要求，柱的混凝土强度等级通常会比梁板高，而且随着建筑物高度的增加，两者的差距会更大。然而这样的话，就会给实际施工带来很大麻烦。在框架结构施工中，比较普遍的做法是柱和梁板混凝土分两批集中浇筑，即节点区采取和梁板结构混凝土相同强度等级浇筑。如果单独浇筑节点区，会存在因供应量少和与梁板分隔困难的问题，若同柱一起浇筑，会因节点区混凝土施工缝留置出现违背规范规定的问题，如与梁板同时浇筑存在节点“夹层”，存在质量隐患。根据文献规定，梁柱混凝土强度等级相差不宜大于5MPa，如果超过时，梁柱节点区施工时应作专门处理，使节点区混凝土强度等级与柱相同。特别强调节点核心区的混凝土强度等级要与柱相同，不能与梁板混凝土强度等级相同；而文献规定，当柱混凝土设计强度等级高于梁板的设计强度时，应该对梁柱节点核心区混凝土强度等级采取有效措施，保证节点混凝土的强度。两个规范都在保证强节点的设计原则。其具体原因是： (1)梁柱节点处，混凝土的强度等级相差较大，(相差两个等级)时，不同强度等级的混凝土，其水泥用量、水灰比、用水量都不同，柱子体积大，水泥用量多，产生的水化热高，高低强度等级混凝土的收缩有差异，所以在其交界附近容易产生裂缝。 (2)柱子断面大，刚度大，梁的截面相对较小，受柱子的强大约束，梁混凝土的收缩受限制，也容易产生裂缝。 (3)商品混凝土配合比中，高强度等级混凝土的水泥用量偏多，水灰比、含砂率、坍落度偏大，也会导致高低强度等级混凝土交界附近产生裂缝。 (4)现浇梁板的梁在板下，上面保养的水被板充分吸收，而梁得不到充足的养护水分，造成梁的内外不均匀收缩，也容易导致梁的两侧面产生裂缝。 (5)有的梁侧面水平方向的构造钢筋太少，对梁的抗收缩裂缝不利。根据上述原因分析，采取改进的具体措施如下：(1)要求混凝土搅拌厂调整配合比设计，在满足强度等级及可泵性的条件下，对柱子混凝土，减少水泥用量、减少含砂率、增加石子含量、减少坍落度、减少用水量，并对粉煤灰和外加剂的用量也需作相应的调整。 (2)节点处的混凝土实行“先高后低”的浇捣原则，即先浇高强度等级混凝土，后浇低强度等级混凝土，严格控制在先浇柱混凝土初凝前继续浇捣梁板的混凝土，事先作好技术交底和准备工作。 (3)梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次，增强高低强度等级混凝土交接面的密实性，减少收缩。 (4)在产生裂缝相对较多的梁的侧面，增加水平构造钢筋，提高梁的抗裂性。 (5)严格控制混凝土拌合物的坍落度，节点核心区柱子部位混凝土采用塔吊输送，以期降低坍落度。在现场，对每车混凝土都应进行坍落度检测。 (6)加强混凝土的养护，特别是梁，除了板面浇水外，还应在板下梁侧浇水，在满堂承重脚手架未拆除之前，可以用高压水枪对梁进行浇水养护，并推迟梁侧模的拆模时间。为了方便施工，可以直接在梁端（柱边）设置垂直交界面，采用快易收口网，可避免在板内设置交界面，使施工难度降低；但为防止交界面出现施工冷缝，建议施工时节点区混凝土采用塔吊用漏斗浇筑，梁板混凝土则采用泵送，同时浇筑。转要保证核心区混凝土的强度，具体做法是在节点处增加纵向钢筋，设置型钢或矩形芯柱及增加箍筋予以补强。这种方法施工方便，质量容易保证，易被施工单位接受，但节点区轴压比增大，延性减小。2.6 框架结构混凝土保护层厚度问题 保护层厚度的规定是为满足结构构件的耐久性要求和对受力钢筋有效锚固的要求。保护层厚度大小，无法满足上述要求，太大则构件表面易开裂。因此，混凝土结构工程施工及验收规范（GB50204-1992）第3.5.8条、建筑工程质量检验评定标准（CBJ301-1988）第5.1.10条、混凝土结构工程施工质量验收规范（CB50204-2002）第5.5.2条均规定：受力钢筋保护层厚度梁柱允许偏差为5mm。 施工时须严格按规范和设计要求保证混凝土保护层厚度，但实际施工时很难做到。高层建筑中。由于柱箍筋直径较大，间距较密，肢数较多，加工难度较大。安装时内外箍筋很难做到完全重叠，只能部分外突部分内凹，外突箍筋使模板无法安装，为此施工单位总是有意识地将箍筋做小一点以便安装模板。但会造成柱纵筋保护层偏大，解决该问题有赖于提高现场加工精度。在框架结构施工中，由于楼面标高是一致的。双向框架梁同时穿越柱节点时，必然造成一侧框架梁面筋保护层厚度偏大（往往会超过40mm）。井宇架梁节点也有同样问题，这些问题无法避免。但需注意：一是梁箍筋的下料问题由于一向框架梁面筋需从另一向框架梁面筋底下穿过。若该向框架梁端箍按原尺寸下料，面筋无法直接绑扎到箍筋上，对梁骨架受力不利，因此梁端箍筋下料时高度可减小23cm（仅一向框架梁端需要）；二是施工时以哪一向为主，保护层厚度增大，截面有效高度变小，正截面受弯承能力减小（约5），设计时是否考虑这种影响，另一方面构件表面容易开裂，混凝土结构设计规范（GB50010-2002）第9.2.4条规定：当梁、柱中纵向受力钢筋的保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施；对此须在设计时就明确以哪一向为大，并对保护层厚度偏大的一向梁端加铺一层钢丝网以防表面开裂。2.7 梁柱节点箍筋施工问题在实际施工中，梁-柱节点区钢筋密集，构造复杂，特别是处于结构中间部位的柱子，梁柱钢筋纵横交错，梁的纵向受力钢筋要放在柱纵向钢筋内部，呈井子形交叉，这样柱子的箍筋绑扎就很不方便。在框架结构施工中，施工单位普遍采取先安装梁板模板，再绑扎安装梁钢筋，待梁钢筋安装结束，然后整体沉梁，那么节点区箍筋就无法绑扎，致使梁柱节点区出现不放、少放或者即使放也是杂乱的挤在一起，这样就会给节点区质量留下安全隐患。由于意识到这个问题对工程质量的影响，有些施工单位施工人员就采取用两个开口箍筋对向拼合的方法，然而这种做法显然是不符合规范规定的。根据规范的规定，为保证箍筋对混凝土核心区起到约束作用，箍筋要封闭、末端要有弯钩。还有的做法就是在沉梁之前就把柱箍筋绑扎好，然后和梁一起下落，由于箍筋与柱纵筋摩擦且下落不平衡，使得箍筋不能下落出现施工人员强力往下打的现象，不但把箍筋打得变形，而且也不能使得箍筋到位。这样做的结果是箍筋没有得到封闭绑扎且杂乱变形，间距更不会满足规范要求。以上两种方法都不能解决节点核心区箍筋施工的问题结 论 随着建筑业的发展，目前多层和高层建筑逐渐增多，钢筋混凝土框架结构是其主要形式，虽说它的钢筋及水泥用量都比较大，造价也比混合结构高，但它具有梁柱承重，墙体只起分隔和围护的作用，房间布置比较灵活，门窗开置的大小、形状都较为自由的特点。人们可以根据自己的喜好充分利用其使用空间，满足了使用者在使用上的不同要求。因此，框架结构房屋越来越多的受到人们的青睐。框架结构是由梁和 柱 组成承重体系的结构。主梁、柱和基础构成平面框架，各平面框架再由联系梁连接起来而形成框架体系。框架结构的最大特点是承重构件与围护构件有明确分工，建筑的内外墙处理十分灵活，应用范围很广。这种结构形式虽然出现较早，但直到钢和钢筋混凝土出现后才得以迅速发展。根据框架布置方向的不同，框架体系可分为横向布置、纵向布置及纵横双向布置三种。横向布置是主梁沿建筑的横向布置，楼板和连系梁沿纵向布置，具有结构横向刚度好的优点，实际采用较多。纵向布置同横向布置相反，横向刚度较差，应用较少。纵横双向布置是建筑的纵横向都布置承重框架，建筑的整体刚度好，是地震设防区采用的主要方案之一参考文献1 浅谈钢筋混凝土框架结构施工的常见问题，建筑，2007，（07） 2 结构施工中若干质量缺陷的成因与处理，土木工程，2010，（02）3 浅谈钢筋混凝土框架结构施工过程中的常见的几个问题，筑龙，2005,(08)4 混凝土框架结构质量问题的预防控制,中华建筑，2009，（02）5 对框架结构施工中若干问题的分析，知识网，2010，（05）6 高层建筑框架结构施工质量管理探究，土木工程，2006，（03）7 浅谈框架结构施工中容易忽视的质量问题，新华网，2008，（01）8 梁柱节点不同强度等级混凝土的常见施工方法，毕业论文网，2009，（111. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！11
