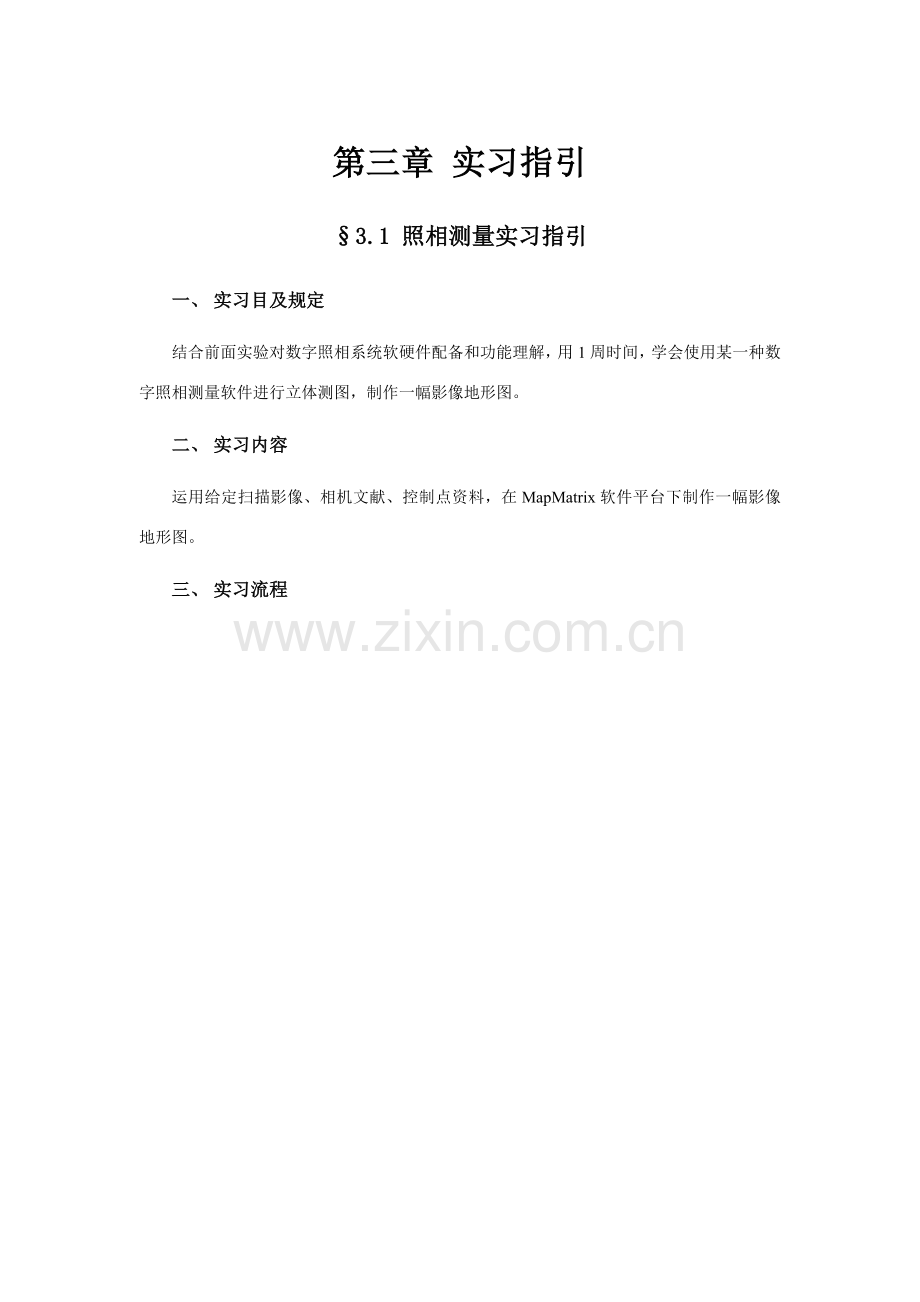

第三章 实习指引3.1 照相测量实习指引一、 实习目及规定结合前面实验对数字照相系统软硬件配备和功能理解，用1周时间，学会使用某一种数字照相测量软件进行立体测图，制作一幅影像地形图。二、 实习内容运用给定扫描影像、相机文献、控制点资料，在MapMatrix软件平台下制作一幅影像地形图。三、 实习流程图3.1.1 MapMatrix 生产流程图四、 实习预习规定规定预习照相测量学教材中关于章节内容，并规定查阅资料理解有关软件使用阐明。五、 实习注意事项为了使实习顺利有序地进行。规定参加实习地学生做到如下几点：1. 思想上高度注重，维护学术科学、严谨、真实性，保证质量，认真总结。2. 安全第一。保证人身安全，爱护仪器设备，按规程操作，保护好仪器，不丢失。3. 严格遵守纪律，实习期间，不得随意缺勤，如有急事，需向关于指引教师请假。没有外业和上机任务时，应自觉学习与实习有关知识或整顿成果资料。4. 设备进行分组，个人独立使用。5. 规定学生每天签到，实习结束后及时提交实习报告及成果给教师。六、详细环节1. 启动软件，创立工程。选取新建工程按钮 ，在弹出窗口中选取相应工程文献夹，或者在指定途径下选取“新建文献夹”按钮新建一种文献夹用以存储工程数据，工程名称将与文献夹名一致（注意：若已有工程名称与该文献夹名相似，系统建立工程名会自动在工程名背面加上某些随机数字生成一种新工程名以示区别）。图3.1.2 设定工程途径及名称图3.1.3建立好新工程选取“工程名”节点，然后在右方属性窗口设定工程有关参数（图3.1.3）。加载影像（对航带内影像，排列顺序按照由左至右。对航带间影像则由上而下排列），选取“影像”节点，点击鼠标右键，在弹出右键菜单中选取“新建航带”菜单项，可新建航带。在“航带”节点点击鼠标右键，在弹出右键菜单中选取“添加影像”菜单项，可加载影像。1. 加载影像。 新建航带 添加影像到航带中图3.1.41.1 添加影像时，弹出如下对话框，可选取相应途径下多张影像添加到当前选定航带中。当前支持影像格式重要为原则TIF格式*.tif、VirtuoZo原始影像格式*.vz。图3.1.5 添加影像1.2 添加完毕后，若顺序不对，可对影像作顺序调节：通过鼠标托拽节点上移或下移排列（也可作用于航带间） 右键菜单设定升序或降序排列 图3.1.6 调节影像顺序1.3 选取“影像”节点（作用于整个工程）或者“航带”节点（仅作用于当前航带），在右侧属性窗口中设定影像扫描辨别率及相机与否反转（图3.1.7）。图3.1.7 影像节点处属性设立图3.1.8 航带节点处属性设立2. 创立相机文献和控制点文献选取工程名节点，点击按钮 建立控制点文献，点击按钮 创立相机参数文献（图3.1.9）。图3.1.9 创立控制点文献和相机文献添加控制点时，在编辑栏中，按照“点名 X Y Z”方式输入有关值后，选取右方按钮 ，即添加了一种控制点进入控制点文献中，完毕后保存退出。 编辑相机文献时，在编辑栏中，按照相应提示给定有关参数，添加框标时，可选取按钮 添加行，然后在该行内填入有关参数，完毕后保存退出（图3.1.10）。 图3.1.10 相机文献编辑4. 影像内定向影像内定向批解决：选取工程视图中“影像”节点，点击按钮 ，程序即开始内定向自动批解决。图3.1.11 影像内定向有关内定向信息会在“输出窗口”中输出，若浮现内定向失败影像，也会在该输出窗口列出（图3.1.12）。图3.1.12 内定向成果编辑内定向成果：在“影像列表”节点中点击需要编辑影像（图3.1.13），点击按钮 ，程序即进入内定向编辑界面。图3.1.13 单像内定向编辑进入编辑界面后，可点击按钮来选取需要编辑框标，然后，在微调窗口中调节测标对准框标中心（图3.1.14）。 点击相应按钮选取需要编辑框标在此处可微调测标位置对准框标中心图3.1.14 内定向编辑5. 创立立体像对，生成相应产品节点。选取“工程”节点，右键菜单选取“创立立体像对”菜单，即可生成立体像对。选取“工程”节点，右键菜单选取“创立产品”菜单，即可创立产品节点。 创立立体像对 创立产品节点图附IIA-151. 相对定向选取需要解决立体像对（图3.1.16），点击相对定向按钮 即进入相对定向界面。 图3.1.16 选取立体相对图3.1.17 相对定向界面点击按钮 ，系统可自动做相对定向解决，解决完毕后，将解决成果在 输出窗口中列出， 属性窗口 也会列出相对定向点上下视差（图3.1.18）。 图3.1.18 相对定向成果7. 绝对定向a) 添加控制点：在相对定向界面中，找到该模型相应控制片，在影像窗口中找到与控制片相应某控制点大体位置后（图3.1.19），单击鼠标左键确认，然后在控制点左右微调窗口调节测标对准控制点，调节完毕后，在左微调窗口上方编辑栏中输入相应控制点名，点击按钮 ，即将此控制点添加到了立体模型中，同样办法可加入其她控制点。 左微调窗口 右微调窗口图3.1.19 在左右影像上寻找控制点选取左微调窗口按钮 ，可在立体模式下调节。b) 绝对定向：控制点添加完毕后，保存成果，然后在 工程视图 中选取该模型，点击绝对定向按钮 ，即可做绝对定向解决，有关定向信息会在输出窗口中列出（图3.1.20）。c)图3.1.20 绝对定向成果8. 核线采样和核线影像匹配在相对定向界面中，将影像设定为全局显示模式（使用按钮 切换），然后选取按钮 ，在影像上用鼠标拉框定义核线影像采集范畴，若顾客没有定义核线范畴，退出相对定向界面时，程序自动按照最大重叠区生成最大核线范畴。定义完毕后，存盘退出相对定向界面，在工程视图中选取需要采集核线影像模型，点击按钮 ，即可完毕核线影像重采样（图3.1.21）。图3.1.21 选取需要采集核线模型自动匹配：在工程视图中选取需要匹配模型（右侧属性窗口可设定有关匹配参数），点击按钮 ，即可完毕影像自动匹配（3.1.22）。 图3.1.22 影像自动匹配9. DEM生成和编辑a) 自动生成DEM：在工程视图中 产品 节点选取相应DEM模型（在右侧属性窗口中可设定有关匹配参数），点击按钮 ，即可完毕DEM自动生成解决。 图3.1.23 生成DEMb) 编辑DEM：在工程视图中 产品 节点选取需要编辑DEM，点击按钮 ，即可进入DEM编辑界面。例如:平滑功能：在面编辑状态下（通过回车键在线编辑与面编辑状态间切换），在属性窗口中设定平滑度为1-4间任意值后，在立体窗口单击左键确认，然后用鼠标左键选取需要平滑解决区域，按右键结束后，再按下快捷键“s”或按钮 ，即对该区域作平滑解决。10. 拼接DEM在工程视图中 产品 节点选取需要参加拼接DEM，点击按钮 (图3.1.32)，在弹出对话框中填入有关参数，即可进入拼接界面。图3.1.32 选取参加拼接DEM图3.1.33 设立拼接后DEM文献选取 新建 按钮，新建一种DEM名称。图3.1.34 保存拼接后DEM文献设定名称后，选取 打开 按钮。图3.1.35 设定拼接坐标范畴用鼠标在视图区域内拉框设定坐标范畴，或者在左边编辑框中输入坐标（图3.1.35），左上角编辑框可设定拼接限差，设定完毕后，选取拼接按钮 ，即可开始拼接（图3.1.36）。 图3.1.36 执行拼接拼接成果显示如下图，在此视图中，鼠标左键双击超限区域任意位置，程序自动跳转到DEM编辑模块，并自动驱动到鼠标点相应坐标区域，顾客可直接编辑此拼接过DEM（图3.1.37）图3.1.37 拼接后DEM编辑编辑拼接过DEM时，在移动到某模型边界时，程序会自动跳转到下个模型（图3.1.38）。图3.1.38 模型跳转若拼接成果都在限差范畴内，顾客可设定回写单个DEM文献，按下按钮 ，即可回写参加拼接DEM文献（图3.1.39）。图3.1.39 保存拼接后文献11. 生成DOM自动生成DOM：在工程视图中 产品 节点选取相应DOM模型（右侧属性窗口可设定有关匹配参数），点击按钮 ，即可完毕单模型DOM自动生成。 图3.1.40 DOM生成及属性编辑若需要自动产生多模型DOM拼接成果，可先将各模型DEM拼接为一种大DEM，拼接过程参照环节10，然后，选取此DEM节点，在右键菜单中选取 新建正射影像 菜单，程序自动会产生一种DOM节点，选取此DOM节点，按下按钮 ，即可产生一种自动拼接大DOM。图3.1. 41 生成拼接后DOM12. 创立DLG文献完毕环节 11 后，即可进入矢量采集阶段：在工程视图中选取 DLG 节点，右键菜单选取 新建DLG 即可新建一种DLG文献。图3.1.42 创立DLG文献在弹出窗口中选取路经，并指定DLG文献名称。图3.1.43 保存DLG文献在工程浏览窗口中，找到新产生 DLG 节点，右键菜单选取 加入立体像对(图3.1.44)。图3.1.44 给DLG添加立体相对在弹出窗口中指定需要观测立体模型（可觉得一种，也可为各种），然后确认（图3.1.45）。图3.1.45 选取立体模型如下为建好工程视图样例：图3.1.46 示例13. 矢量采集选取需要观测GDB文献，右键菜单选取 数字化 ，即进入采集界面（图3.1.47）图3.1.47 矢量采集之数字化图3.1.48 保存GDB文献选取按钮 是 ，即生成新GDB文献，在此之前会提示顾客需要产生GDB文献比例尺及采集范畴（图3.1.49）图3.1.49 设立工作区属性顾客可在此手工输入范畴及比例尺，若不懂得确切范畴，也可暂不输入范畴，设定比例尺后直接单击确认按钮，程序随后新建矢量文献，并依照设定比例尺载入相应符号库。载入完毕后，可在工程区域选中某个立体模型，右键菜单选取 打开核线像对 即可载入立体模型（图3.1.50）。图3.1.50 载入立体模型若在立体影像上移动鼠标，机器产生蜂鸣声，阐明立体模型与矢量窗口坐标范畴不一致，顾客可以在矢量窗口中选取菜单 工作区工作区属性设立边界到立体模型，这时，矢量窗口坐标范畴会自动更新到与当前打开立体模型范畴一致（图3.1.51）。图3.1.51 坐标范畴匹配若未浮现采集窗口，可选取 视图采集索引 将采集对话框打开，系统按国标将采集码分为九大类，此外提供一种辅助特性类，顾客采集时，可双击某一类将其展开，选取某个层（如：普通房屋）即可用鼠标或手轮脚盘开始采集。也可用键盘快捷键“F2”，在弹出对话框 中输入相应采集码，即可用鼠标或手轮脚盘开始采集。图3.1.52 地物及采集码采集过程：设立当前层码在键盘上单击F2键，系统弹出如下采集码输入窗口，如图3.1.52所示。输入采集码或者在输入框下方列表中双击一种层码即可。如果需要打开近来使用过采集码，可以在绘图工具栏中层码选取框中单击该层码即可。添加点选取元素菜单下点命令，然后在其子菜单中选取有向点或普通点。或点击视图工具栏添加点按钮，在其下拉菜单中选取添加点类型。普通点：点击添加点按钮，然后点击鼠标左键，可以添加一种普通点，其重要用于量测点状地物。有向点：点击有向点按钮，然后点击鼠标左键，可以添加一种有向点，其重要用于具备方向性点状地物量测。添加线通过元素菜单或视图工具栏选取相应线型（线、圆、矩形、平行线），如果选取添加线串，您还需要在线型选取工具栏中选取相应线型，涉及线串、曲线、圆弧线、流曲线和隐藏线。添加面在FeatureOne中，面状地物涉及普通面和面域点。在视图工具栏面下拉按钮中选取相应按钮，量测一种普通面，或面域点。普通面：在层控制下拉框中选取面层，点击视图工具栏中添加面按钮，单击鼠 标左键添加第一种节点，依次单击鼠标左键添加其她节点，单击鼠标右键结束。面域点：在层控制下拉框中选取面层，点击视图工具栏中添加面按钮在下拉工具栏中选取面域点按钮，单击鼠标左键添加第一种节点，依次单击鼠标左键添加其她节点，单击鼠标右键结束。添加文本在采集窗口中辅助特性类中选取“40 缺省注记符号”，此时视图工具栏中文本按钮便会自动点亮，设立窗口中会显示文本参数设立界面，如图3.1.53所示：在图中“内容”文本框中添加文本内容。字符输入文本框选取字体字符宽度输入文本框字符高度输入文本框字符间距输入文本框行间距输入文本框选取耸肩方式耸肩角度输入文本框选取字符排列方式图3.1.53 添加文本参数设立14. 添加注记在如图3.1.54所示层配备窗口中“符号配备”节点处点击鼠标右键，在弹出右键菜单中选取添加注记表达命令。系统弹出如图5.1.55示创立注记对话框。在该对话框中您可觉得该层添加一种或各种文本注记。创立注记将会在该层符号配备列表下显示出来。图9-11 层配备 图5.1.55 创立注记
