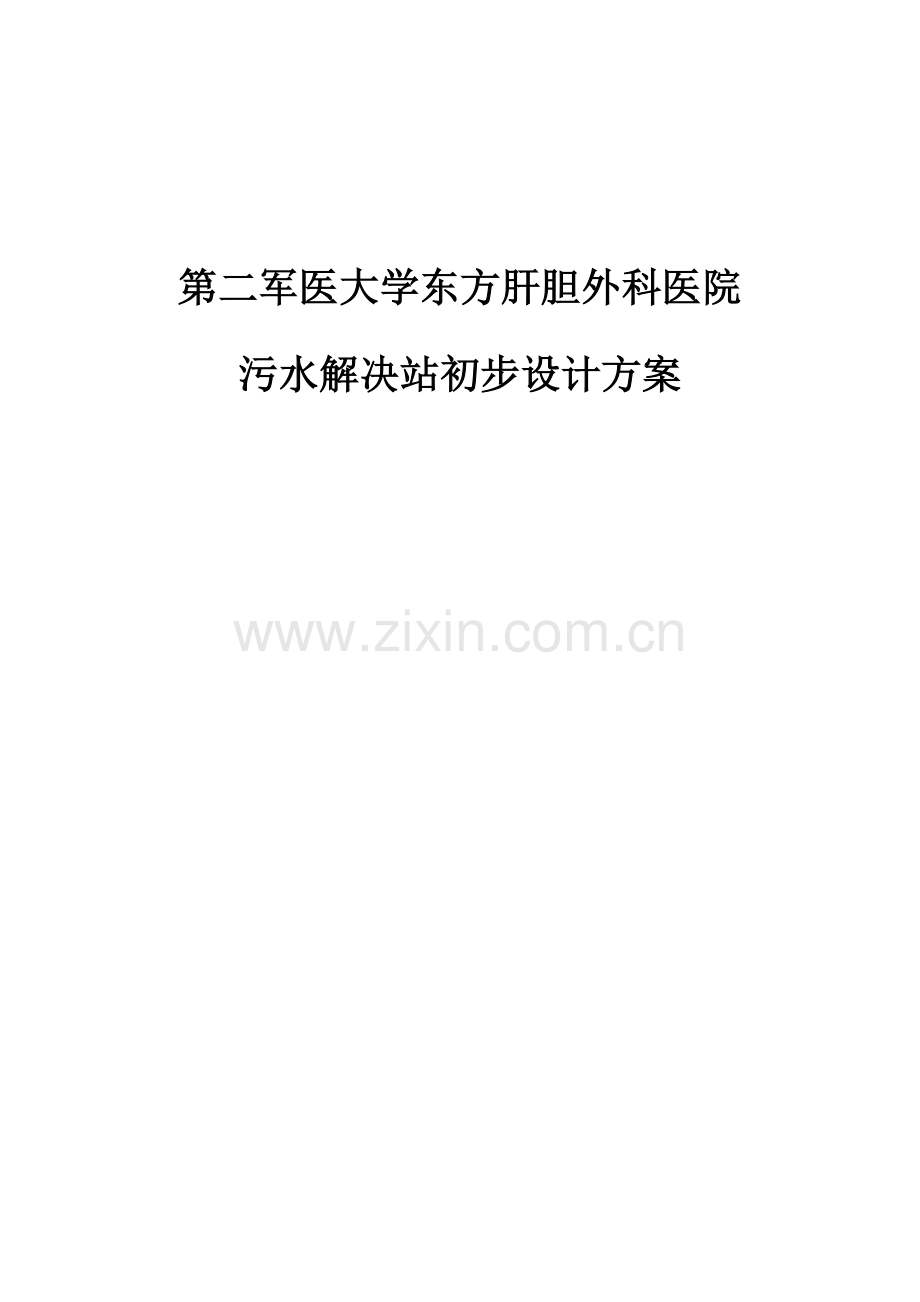

第二军医大学东方肝胆外科医院
污水解决站初步设计方案

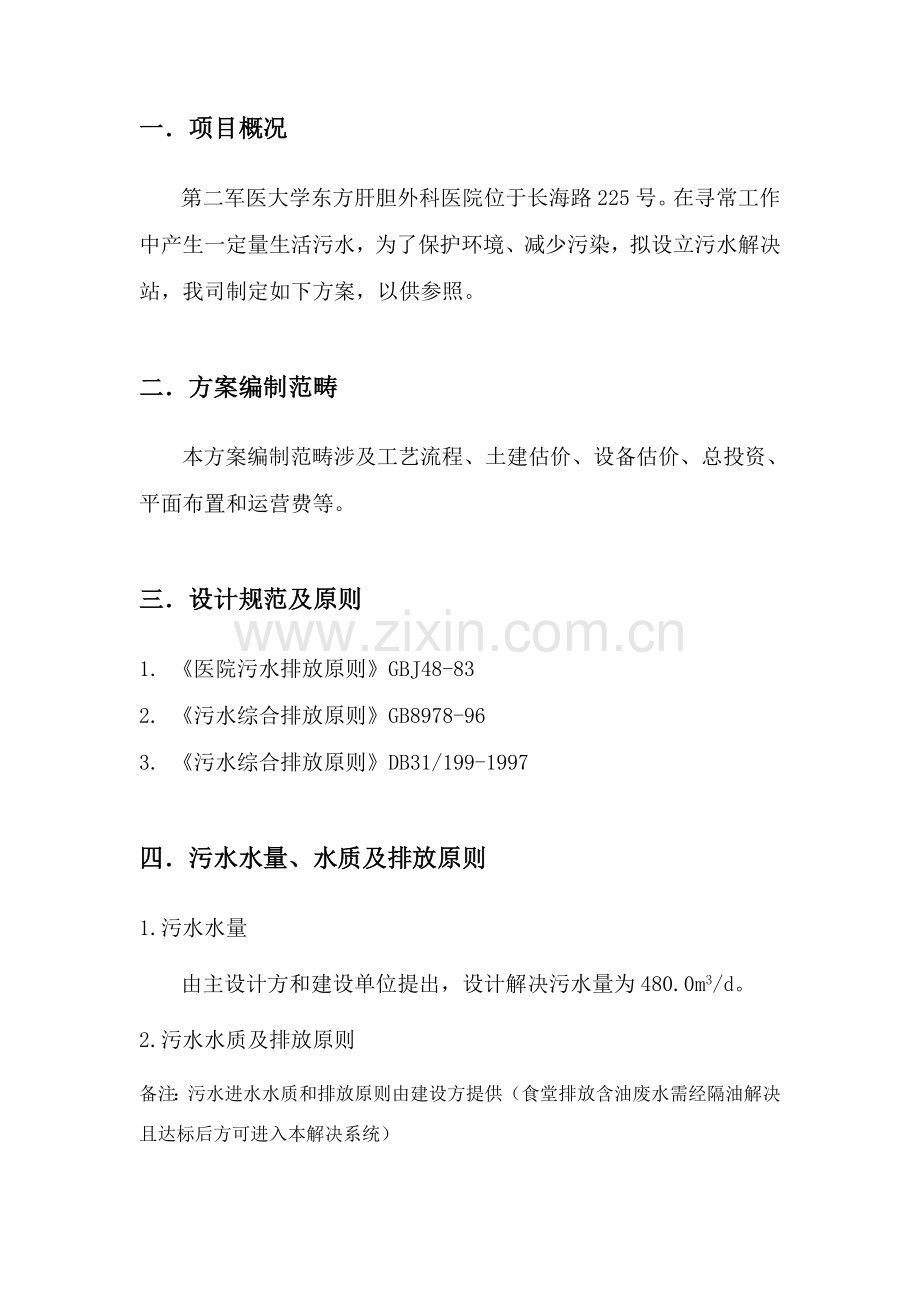

一．项目概况
第二军医大学东方肝胆外科医院位于长海路225号。在寻常工作中产生一定量生活污水，为了保护环境、减少污染，拟设立污水解决站，我司制定如下方案，以供参照。
二．方案编制范畴
本方案编制范畴涉及工艺流程、土建估价、设备估价、总投资、平面布置和运营费等。
三．设计规范及原则
1. 《医院污水排放原则》GBJ48-83
2. 《污水综合排放原则》GB8978-96
3. 《污水综合排放原则》DB31/199-1997
四．污水水量、水质及排放原则
1.污水水量
由主设计方和建设单位提出，设计解决污水量为480.0m3/d。
2.污水水质及排放原则
备注：污水进水水质和排放原则由建设方提供（食堂排放含油废水需经隔油解决且达标后方可进入本解决系统）
序号
指 标
污水进水水质（mg/l）
排放原则（mg/l）
1
BOD5
≤150
30
2
CODcr
≤400
70
3
SS
≤300
70
4
NH3-N
≤40
15
5
动植物油
≤20
20
6
pH
6～9
6～9
五．工程规模
设计解决水量为20m3/h，采用三班制运营。
六．污水解决工艺
1.工艺方案选取
医院污水与生活污水区别在于前者具有大量病原体如病菌、病毒及寄生虫卵等，因而采用解决办法基本上与生活污水相似，对于消毒这一环节则要严格把关。本方案采用当前已广泛应用接触氧化法和延长氯化消毒时间办法来解决医院污水。
2.工艺流程（见附图）
3.工艺流程阐明
医院污水和通过隔油解决厨房废水（厨房隔油设备由建设方提供）混合后一方面通过自动粗、细格栅去除一某些悬浮物后进入调节预曝池均衡水质水量，并进行预曝气解决；然后流入接触氧化池，污水中有机物被好氧微生物氧化降解，出水进入沉淀池进行固液分离；通过以上解决后污水流入消毒排放池消毒后用泵打入市政管网。
自动格栅隔除悬浮物自动集中于垃圾框内，通过一段时间渗水且消毒后装入垃圾袋外运；沉淀池底部污泥通过污泥提高器一某些回流至调节预曝池保证其中MLSS浓度；剩余污泥提高至污泥消化池，通过好氧消化作用，污泥量得以减少，污泥消化池上清液回流至调节预曝池；消化池污泥由泵提高至污泥储存池，定期由环卫槽车运走。
4.设计参数
序号
名 称
有效容积（m3）
停留时间（hr）
负 荷
1
调节预曝池
196.00
9.8
0.06kgBOD5/m3.d
2
接触氧化池
136.00
6.8
0.40kgBOD5/m3.d
3
沉淀池
40.43
2.0
0.74m3/m2.hr
4
消毒排放池
30.00
1.5
5
污泥消化池
100.80
11天
6
污泥储存池
75.38
16天
5.预期解决效果
序
号
指 标
原水水质
mg/l
预 期 效 果
格栅/调节池
接触氧化池
沉 淀 池
去除率（%）
出 水mg/l
去除率（%）
出 水mg/l
去除率（%）
出 水mg/l
1
CODcr
400
15
340
85
51
51
2
BOD5
150
15
127.5
88
15.3
15.3
3
SS
300
20
240
10
216
70
64.8
4
NH3-N
40
20
32
55
14.4
14.4
5
动植物油
由总设计方解决
七．土建和构造
本解决站中池子均为地下式，为钢筋混凝土构造，详细尺寸见附图。风机房和控制室为地上式砖混构造，建造在污泥消化池顶上，层高3.2米，面积为9.6平方米，共二间。
八．电气和自动控制
本污水解决系统采用集中控制、自动化限度高，操作管理以便。消毒池、污泥消化池内设液位控制装置、高位报警系统，所有泵和风机均设自动和人工两套控制系统；解决站出水管装有电磁流量计自动记录解决水量。
九．其她阐明
1.本解决站采用自然通风，各个池子均有放气孔，放气孔中设活性炭吸附层，以达到除臭目。
2.消音：风机房规定独立隔间或风机全机加罩，风机选用中日合资产低噪音无振动SSR系列鼓风机，机下设隔振垫，风机进口设滤清器，风机房内设软质消音墙、消音门。
3.本工程综合解决装置为钢筋混凝土构造，池子内壁涂防腐蚀涂料，占地面积小，使用寿命长，可省去每年池体维护费用。
十．投资估算
1.土建估算
序号
名 称
价格（万元）
备 注
1
池群
30.69
钢混构造，地下式
2
风机房、控制室
3.00
砖混构造，地上式
3
井点抽水及防腐等费用
1.80
4
土方运送费
0.30
合 计
35.79
2.设备估算
序号
设备名称
单位
数量
价格（万元）
备 注
1
自动细格栅
台
1
2.80
国产
2
手动粗格栅
台
1
0.50
国产
3
潜水泵
台
2
1.00
一用一备
4
泥 泵
台
2
0.80
一用一备
5
浮球开关
套
2
0.30
国产
6
风 机
台
2
5.20
中外合资产品
7
填料
m3
20.0
6.00
国产
8
曝气器
只
55
5.50
国产
9
污泥提高器
只
2
0.40
国产
10
非标件
0.40
国产
11
管阀件
3.80
国产
12
电磁流量计
只
1
1.50
中外合资产品
13
电控装置
套
1
2.50
涉及电控柜等设备
合 计
30.7
3．工程估算
序号
名 称
计 算 方 法
价格（万元）
备 注
1
土建费
35.79
见表1
2
设备费
30.70
见表2
3
设计费
(1+2)×4%
2.66
涉及非标设计
4
安装、调试费
(2)×10%
3.07
5
小 计
72.22
6
不可预见费
(5)×3%
2.17
7
运送费
1.50
或按实结算
总 计
75.89
十一．运营费用
1.人工费
工作人员4人(1人/班,三班四运转)，按750元/人.月计，人工费为：750×4/30＝100元/天＝0.21元/T废水。
2.药剂费
投加氯片按3.5元/公斤计算，药剂费为：0.07元/T废水。
3.电费
耗电量表
序号
设备名称
运营容量（kW）
装机容量（kW）
1
自动细格栅
1.1
1.1
2
水 泵
2.2
4.4
3
泥 泵
2.2
4.4
4
风 机
15.0
30.0
5
加药装置
1.0
1.0
合 计
21.5
40.9
装机容量为40.9kW，运营容量为21.5kW。电费按0.6元/度计，
电费为：0.6×21.5＝12.9元/小时＝0.65元/T废水。
4.共计
0. 21＋0.07＋0.65＝0.93元/T废水。
十二．售后及维修服务
由我司承包提供整套设备质量保证期为一年，电控设备质量保证期按国标为四个月，质保期起始日期为设备进场单机试运转，甲、乙双方签定验收单为准；在质保期内若因乙方因素而发生问题，乙方负责解决解决，以保证顾客正常使用。但若属于使用单位违背操作规程而导致损失，乙方需收取成本费（含更换费）。
十三．工程特性
1.本工程选用设备为中外合资和国内知名公司优质产品，质量好、能耗低、管理维护以便。
2.本工程采用生物填料为新型球形填料，比表面积大、挂膜容易、污泥产量低、无需安装固定支架。
3.曝气装置选用玻璃钢双螺旋曝气器，氧运用率高、使污水混合充分，并避免了普通曝气头易堵塞弊病。
4.自动化限度较高，操作以便。
5.维修：解决设施内有电动设备（水泵）部位均设人孔、钢梯，以备安装和检修。
6.本解决站设有超越管线，以便设备维修等紧急状况时使用。
十四．重要经济指标
序号
名 称
单 位
数 量
备 注
1
解决能力
m3/d
480
2
占地面积
m2
223.60
3
工程投资
万元
75.89
4
装机容量
kW
40.90
5
运营容量
kW
21.50
6
电 费
元/m3污水
0.65
电费按0.6元/度计
7
人工费
元/m3污水
0.21
月工资按750元计
8
药剂费
元/m3污水
0.07
漂白粉按3.5元/公斤计
9
运转费
元/m3污水
0.93
十五．总结
第二军医大学东方肝胆医院污水解决站重要解决医院污水，设计解决水量480m3/d，占地面积223.6m2，工程投资75.89万元(如果不含土建费，则投资额为40.10万元)，日耗电量516kW，日运营费用446.4元，解决站三班运营。
污水解决站属于环保工程，建成投入运营后必将产生良好环境效益和社会效益。
十六．附图和附件
l 污水解决高程图
l 污水解决平面布置图
l 设计单位资质证书复印件
