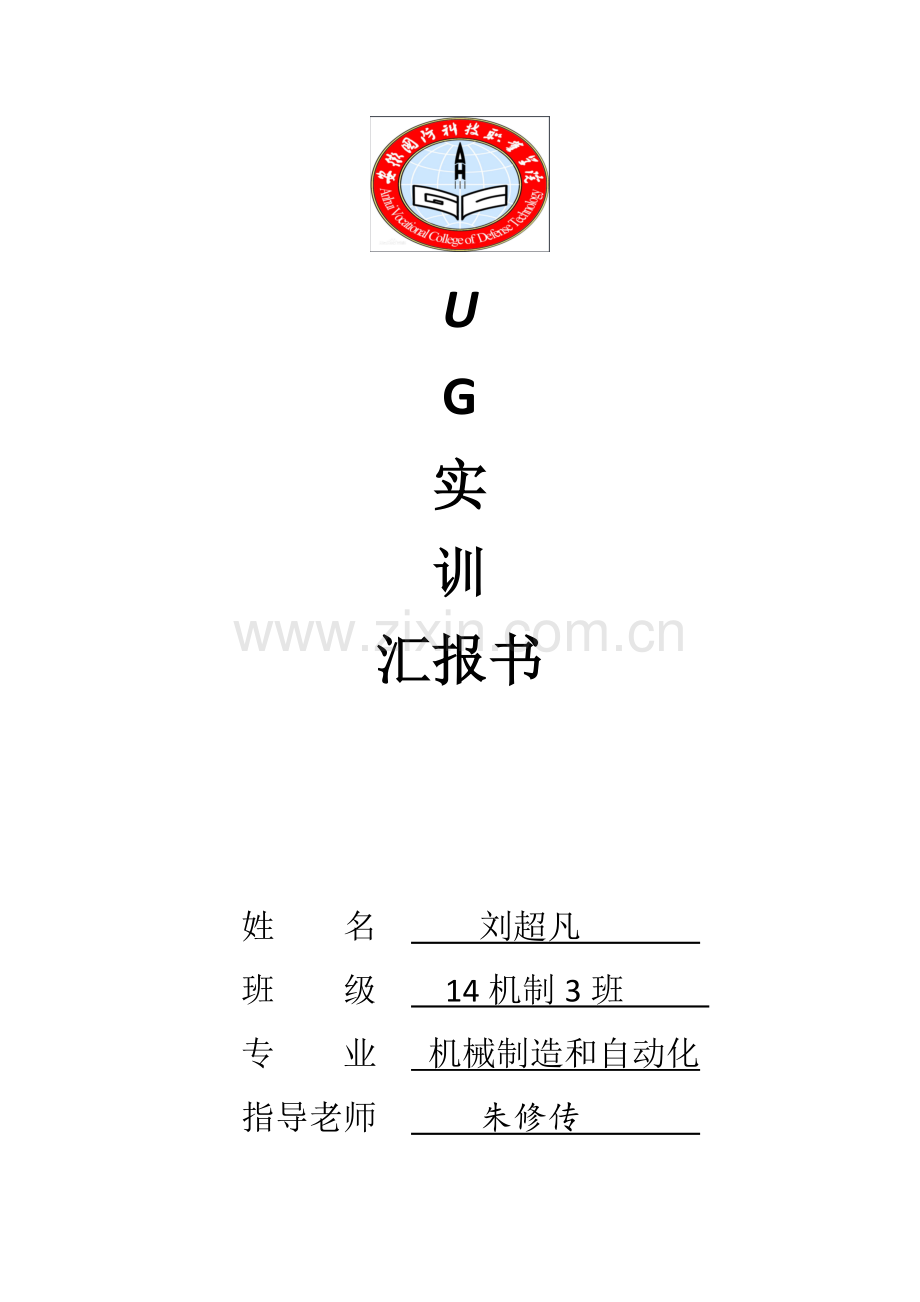

UG实训总结报告书.docx

U
G
实
训
汇报书

姓 名 刘超凡
班 级 14机制3班
专 业 机械制造和自动化
指导老师 朱修传

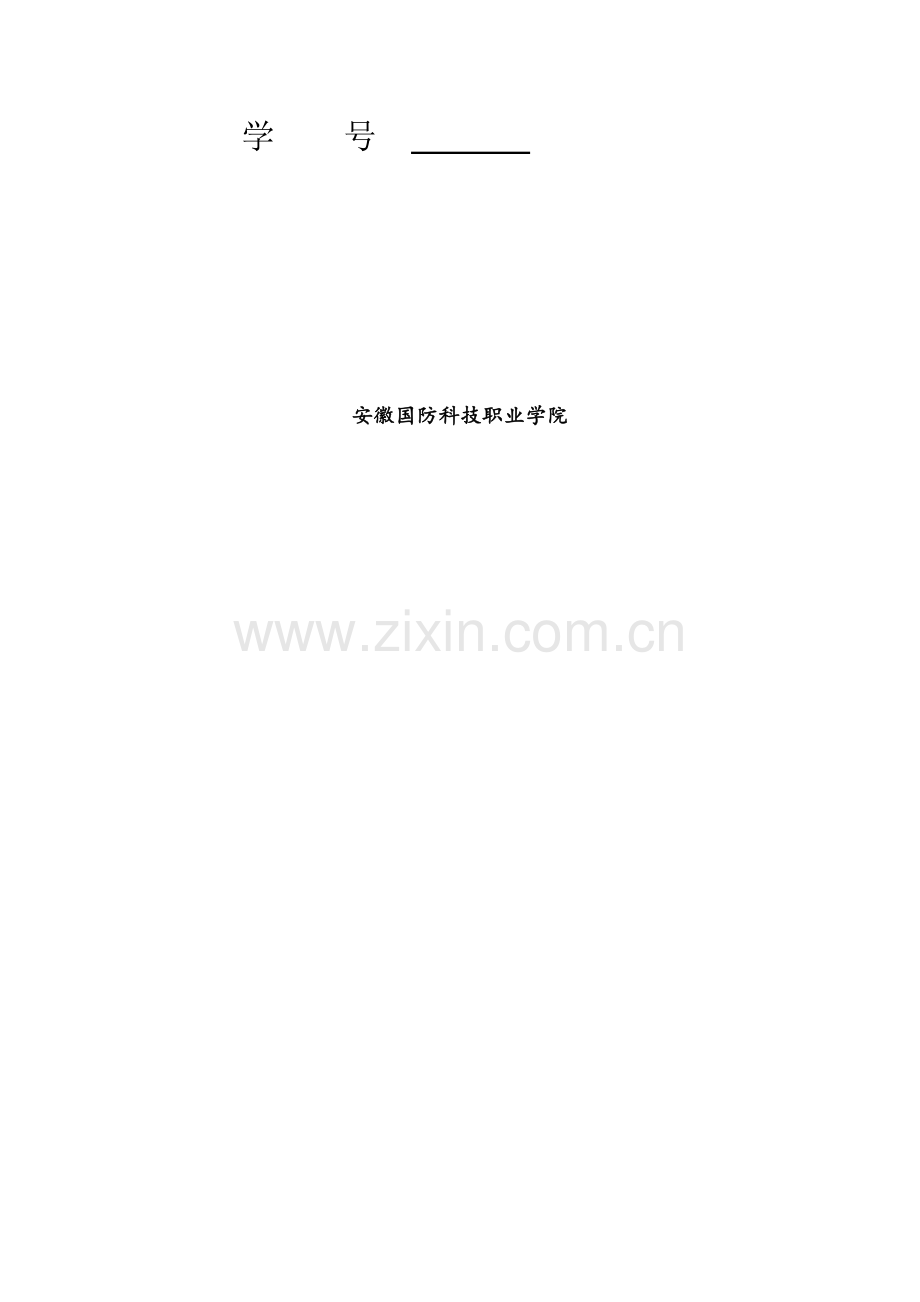

学 号

安徽国防科技职业学院

零件 1
1.创建主轴外形
1）新建文件。
开启UGNX8.5，单击标准工具栏上新建“按钮”，系统自动弹出”新建”对话框，选择“模型”选项卡，选择单位为“毫米”，使用名称栏默认文件名，单击“浏览”按钮，选择一个保留目录，如E：/UG8.5wenjian/，确定后进入建模界面。
2） 创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图1所表示草图，单击“完成草图”按钮，然后退出。
图.1
3）回转建模
单击工具栏上“回转”按钮，弹出“回转”对话框，选择绘制好边界曲线，指定“Y-C”轴矢量，旋转角度360°,布尔运算为“无”，单击“确定”按钮，得到图2所表示形状。
图.2 图.3

2.创建键槽
1）创建草图
单击工具栏上“基准平面”按钮，类型为“按某一距离”，以“X-Y”平面为参考平面，创建一距离“X-Y”平面4cm平面；单击工具栏上“草图”按钮，弹出“创建草图”对话框，选择新创建基准平面作为“基准平面”，绘制图3所表示草图；击“完成草图”按钮，然后退出。
2.拉伸（求差）
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择绘制好草图，向下拉伸距离为-2cm。布尔运算为“求差”，单击“确定”按钮，得到图.4所表示形状。
图.4
3.符号螺纹
单击工具栏上“插入”按钮→设计特征→螺纹，选择半球头轴端，创建螺纹。

零件2
1.绘制轴套
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图5所表示草图，单击“完成草图”按钮，然后退出。

图.5 图.6 图.7 图.8
3）回转建模
单击工具栏上“回转”按钮，弹出“回转”对话框，选择绘制好边界曲线，指定“Y-C”轴矢量，旋转角度360°,布尔运算为“无”，单击“确定”按钮，得到图6所表示形状。
2.绘制“轴孔”
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图7所表示草图，单击“完成草图”按钮，然后退出。
2）拉伸“轴孔”
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图7所表示草图，拉伸距离为：开始距离20，结束距离为20。布尔运算为“求差”，单击“确定”按钮，得到图.8所表示轴套。

零件3
1. 绘制摇把
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图9所表示草图，单击“完成草图”按钮，然后退出。
图.9 图.10

2）回转建模
单击工具栏上“回转”按钮，弹出“回转”对话框，选择绘制好边界曲线，指定“Y-C”轴矢量，旋转角度360°,布尔运算为“无”，单击“确定”按钮，得到图10所表示形状。
3) 边倒圆
单击工具栏上“边倒圆”按钮，弹出“边倒圆”对话框，选择摇把左端面外圆，半径取0.5mm；图11所表示。

零件4
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图12所表示外圆直径为18mm,小圆直径分别为3mm和4mm草图，单击“完成草图”按钮，然后退出。

图.11 图.12 图.13
2）拉伸“连接片”
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图12所表示草图，拉伸距离为：5mm。布尔运算为“自动”，单击“确定”按钮，得到图.13所表示“连接片”。
3）倒斜角
单击工具栏上“倒斜角”按钮，弹出“倒斜角”对话框，选择“连接片”两侧外圆进行倒斜角，距离为“0.5mm”，得到图14所表示零件。

零件 5

2. 绘制垫片
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图15所表示外圆直径为11mm,内圆直径为4mm草图，单击“完成草图”按钮，然后退出。

图.14 图.15 图.16
2）拉伸“垫片”
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图15所表示草图，拉伸距离为：1mm。布尔运算为“自动”，单击“确定”按钮，得到图.16所表示“垫片”。

零件 6
3. 绘制“螺母”
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，利用多边形命令，绘制图17所表示外接圆直径为10mm六边形，单击“完成草图”按钮，然后退出。

图.17 图.18 图.19
2）拉伸“螺母草图”
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图17所表示草图，拉伸距离为：5mm。布尔运算为“自动”，单击“确定”按钮，得到图.18所表示“螺母”。
3）打“螺纹孔”
单击工具栏上“孔”按钮，孔类型选“螺纹孔”选择图17原点为空中心，尺寸为M6。得到图19所表示“螺母零件”。
零件7
1.绘制“键槽块”
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图9所表示草图，单击“完成草图”按钮，然后退出。

2）拉伸“键槽快”
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图20所表示草图，拉伸距离为：3mm。布尔运算为“自动”，单击“确定”按钮，得到图21所表示“键槽快”。

图.20 图.21

零件 8
1.绘制“支座”
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图22所表示长为40正方形草图，单击“完成草图”按钮，然后退出。
2） 拉伸底座
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图22所表示草图，拉伸距离为：*-6mm。布尔运算为“自动”，单击“确定”按钮，得到图23所表示“底座”。

图.22 图.23
3）打孔
单击工具栏上“孔”按钮，弹出“孔”对话框，选择图23所表示草图上表面，在草图上用草图创建4个孔中心，单击“完成草图”按钮，然后退出。
选择孔对话框上“基础孔”常规孔”直径选为3mm，长度超出6mm。得到图24所表示4个简单孔。

4） 绘制草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图25所表示草图，单击“完成草图”按钮，然后退出。

图24 图25
3） 拉伸中段
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图25所表示草图，拉伸距离为：34mm。布尔运算为“自动”，单击“确定”按钮，得到图26所表示“中段零件”。

图26 图27 图.28 图.29
4）绘制“顶端圆”草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图27所表示直径为22mm草图，并将交点约束在曲线上，单击“完成草图”按钮，然后退出.。
5） 拉伸顶端圆
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图27所表示草图，拉伸距离为：-5.5mm和5.5mm。布尔运算为“自动”，单击“确定”按钮，得到图28所表示“顶端圆”。
6）打“沉头孔”
单击工具栏上“孔”按钮，弹出“孔”对话框，选择图27所表示草图上表面，在草图上用草图创建沉头孔中心，单击“完成草图”按钮，然后退出。
选择孔对话框上“基础孔”沉头直径为14mm，沉头深度为2mm，孔直径为10mm；得到图29所表示沉头孔。
7）倒斜角
单击工具栏上“倒斜角”按钮，弹出“倒斜角”对话框，选择“底座”上端得四条边进行倒斜角，距离为“1.5mm”，得到图30所表示底座。

8）边倒圆
单击工具栏上“边倒圆”按钮，弹出“边倒圆”对话框，选择中段四面及底端四条边，圆角半径选择2mm；图31所表示。

图.30 图31 图32
9）边倒圆
单击工具栏上“边倒圆”按钮，弹出“边倒圆”对话框，选择顶端圆两侧外圆，圆角半径选择2mm；图32所表示。
2. 绘制“工程图”
如右图→

图 9
1,绘制皮带轮
1）创建草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图33所表示草图，单击“完成草图”按钮，然后退出。
2）回转建模
单击工具栏上“回转”按钮，弹出“回转”对话框，选择绘制好边界曲线，指定“Y-C”轴矢量，旋转角度360°,布尔运算为“无”，单击“确定”按钮，得到图34所得零件。
图33 图34 图35 图.36
3）倒斜角
单击工具栏上“倒斜角”按钮，弹出“倒斜角”对话框，选择上下两端内圆，距离为“1mm”，得到图35所表示斜角。
4）边倒圆
单击工具栏上“边倒圆”按钮，弹出“边倒圆”对话框，选择图中所表示几条边，圆角半径选择1mm；图36所表示。
5）绘制“键槽”草图
单击工具栏上“草图”按钮，系统自动弹出“创建草图”对话框，选择“X-Y”面作为基准面，单击“确定”按钮，进入草绘平面，绘制图37长9.2mm宽3mm长方形，单击“完成草图”按钮，然后退出.。

图.37 图.38
4） 拉伸键槽
单击工具栏上“拉伸”按钮，弹出“拉伸”对话框，选择图37所表示草图，拉伸距离为：-10mm，-10mm。布尔运算为“求差”，单击“确定”按钮，得到图38所表示“键槽”。

2.绘制“工程图”
如右图所表示→

装配图
1） 单击“添加组件”按钮，经过打开按钮打开“零件8”; 定位选择“绝对原点”，图38所表示。
2） 单击“添加组件”按钮，经过打开按钮打开“零件2”; 定位选择“经过约束”，弹出“装配约束”对话框，类型选择“同心”，得到图39所表示。
3） 单击“添加组件”按钮，经过打开按钮打开“零件1”; 定位选择“经过约束”，弹出“装配约束”对话框，类型选择“同心”，得到图40所表示。
4） 单击“添加组件”按钮，经过打开按钮打开“零件7”; 定位选择“经过约束”，弹出“装配约束”对话框，类型选择“接触”“同心”“同心”，得到图41所表示。

图.38 图.39 图.40 图.41 图.42
5）单击“添加组件”按钮，经过打开按钮打开“零件9”; 定位选择“经过约束”，弹出“装配约束”对话框，类型选择“同心”“接触”，得到图42所表示
6）单击“添加组件”按钮，经过打开按钮打开“零件5”; 定位选择“经过约束”，弹出“装配约束”对话框，类型选择“同心”，得到图43所表示
7）单击“添加组件”按钮，经过打开按钮打开“零件6”; 定位选择“经过约束”，弹出“装配约束”对话框，类型选择“同心”，得到图44所表示
8）单击“添加组件”按钮，经过打开按钮打开“零件4”; 定位选择“经过约束”，弹出“装配约束”对话框，类型选择“同心”，得到图45所表示
8）单击“添加组件”按钮，经过打开按钮打开“零件3”; 定位选择“经过约束”，弹出“装配约束”对话框，类型选择“同心”，得到图46所表示

图.43 图.44 图45 图.46 图.47

完成装配图；图.47。

实训心得
根据课程安排我们在实训楼进行了为期一周UG实训，今天已经是UG实训最终一天了。即使天天全部忙晕头转向，不过回头想想，还真是蛮充实。想象一下各个零件设计，然后是各个零部件设计，最终再把自己设计零件装配全部一起。
零件全部是三维，和真实零件一样，想想全部有成就感。当然了在设计过程中也碰到了多种多样问题，比如说在装配时候又碰到“过约束”情况等等，总而言之是有很多多种多样问题。有问题是自己想措施处理，有是和她人讨论，实在处理不了就去请教老师，幸运是这些问题全部被完美处理了。
各个零件全部设计好了，也装配好了，那就剩下写实训汇报了，写实训汇报是什么吗？就是把设计各个标准件、零部件和装配过程用语言描述过程。那时我才知道什么叫操作轻易，描述难啊。等我把整个操作过程用语言描述下来时候不看不知道一看吓一跳，连截图加文字竟然弄了好几千字，真实不敢想象啊。
经过一周集中实训，我对考试没有了畏惧，而是充满了信心，我相信这一周实训收获一定能轻松应对考试，并期待在考试中取得好成绩。我喜爱实训，即使有些辛劳和忙碌，但这么日子过很充实，并取得不少收获。
