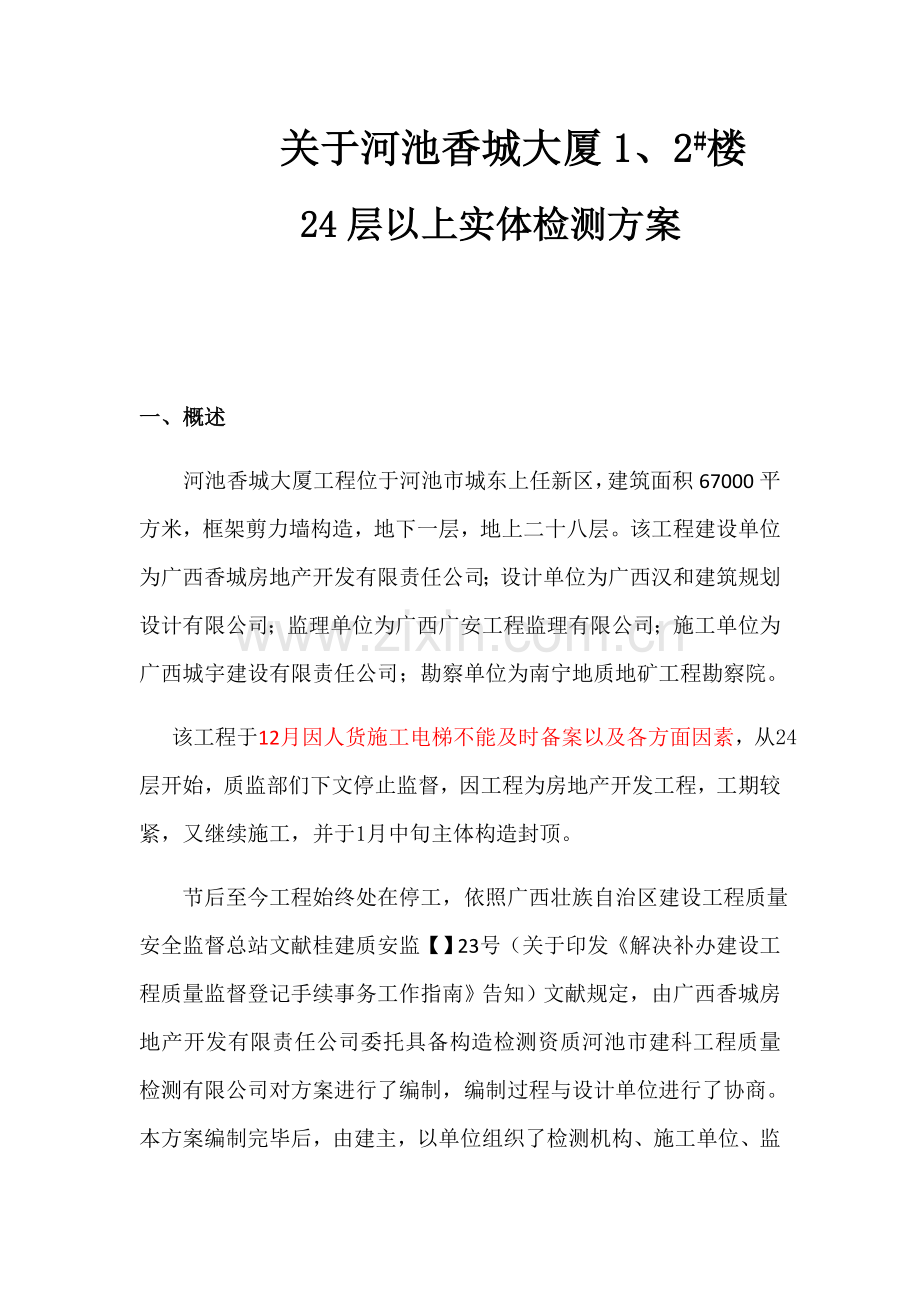

检测专项方案专业资料.doc

关于河池香城大厦1、2#楼
24层以上实体检测方案

一、 概述
河池香城大厦工程位于河池市城东上任新区，建筑面积67000平方米，框架剪力墙构造，地下一层，地上二十八层。该工程建设单位为广西香城房地产开发有限责任公司；设计单位为广西汉和建筑规划设计有限公司；监理单位为广西广安工程监理有限公司；施工单位为广西城宇建设有限责任公司；勘察单位为南宁地质地矿工程勘察院。
该工程于12月因人货施工电梯不能及时备案以及各方面因素，从24层开始，质监部们下文停止监督，因工程为房地产开发工程，工期较紧，又继续施工，并于1月中旬主体构造封顶。
节后至今工程始终处在停工，依照广西壮族自治区建设工程质量安全监督总站文献桂建质安监【】23号（关于印发《解决补办建设工程质量监督登记手续事务工作指南》告知）文献规定，由广西香城房地产开发有限责任公司委托具备构造检测资质河池市建科工程质量检测有限公司对方案进行了编制，编制过程与设计单位进行了协商。本方案编制完毕后，由建主，以单位组织了检测机构、施工单位、监理单位、设计单位、勘探单位关于人员对本方案进行了讨论，意见如下：24层以上已建主体框架工程质量保证资料基本完整，检测类别合用于B类。
二、检测根据
3.1《回弹法检测混凝土抗压强度技术规程》JGJ/T23-；
3.2《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136-）；
3.3《砌体工程现场检测技术原则》（GB/T 50315-）；
3.4《砌体构造设计规范》(GB 50003-)；
3.5《混凝土构造实验办法原则》(GB/T 50152-)；
3.6《混凝土构造设计规范》（GB50010-）；
3.7工程有关设计图纸。
三、混凝土构造构件检测数量和部位
1）材料检测：
A)钢筋检查：
一、当前主体构造已经竣工，按文献阐明：材料检查应在条件容许，并且不影响构造安全前提下进行。
二、在尽量不影响构造安全前提下决定截取28层10交E--G轴一部份剪力墙暗柱钢筋用于检测。
三、当前工地内有施工剩余钢筋，现场由监理现场指定三种进行送检。
B)钢筋焊接接头检查：本工程重要是剪力墙暗柱有对焊，（24层以上有二种规格，分别为Ø14、Ø16）考虑到不影响构造安全前提下，由监理现场指定工地内有施工剩余Ø14、Ø16钢筋进行焊接送检。
2） 强度及碳化深度检测检测
依照广西壮族自治区建设工程质量安全监督总站文献桂建质安监【】23号（关于印发《解决补办建设工程质量监督登记手续事务工作指南》告知）文献规定
建筑构造抽样检测批样本最小容量表
检测批
容量
检测类别和批样本最小容量
检测批
容量
检测类别和批样本最小容量
A
B
C
A
B
C
2~8
9~15
16~25
26~50
51~90
91~150
151~280
281~500
2
2
3
5
5
8
13
20
2
3
5
8
13
20
32
50
3
5
8
13
20
32
50
80
501~1200
1201~3200
3201~10000
10001~35000
35001~150000
150001~500000
>500000
32
50
80
125
200
315
500
80
125
200
315
500
800
1250
125
200
315
500
800
1250

备注：1、当进行普通施工质量监督抽查时，检测类别使用A类
2、工程补办监督登记手续，当工程质量控制资料完整或基本完整时，检测类别使用B类
3、 工程补办监督登记手续，当工程质量控制资料不完整或缺失时，检测类别使用C类。

1）按上表拟定各层剪力墙、柱混凝土构件数量
数量 部位
楼层
剪力墙、柱
按B类抽检数量
二十四层
104
20
二十五层
104
20
二十六层
104
20
二十七层
104
20
二十八层
104
20
天面
25
5

检测部位

构件轴线
成型时间
24层墙柱
C30

1
1*N-P
.12.20
2
4*N-P
3
4*J-L
4
12*E-G
5
14*J-L
6
22*C-D
.12.23
7
27*C
8
36*N-P
9
36*C-D
10
22*C-D
11
37*N-P
.12.19
12
40*E-G
13
51*C-D
14
46*C-D
15
48*E-G
16
55*N-P
.12.22
17
72*N-P
18
69*J-L
19
61*E-G
20
59*J-L
25层墙柱
C30
1
4*P
.12.27
2
4*J-L
3
12*E-G
4
14*J-L
5
15*C-D
6
33*J-L
.12.28
7
27*C
8
36*N-P
9
36*C-D
10
22*C-D
11
47*L—N
.12.24
12
40*E-G
13
51*C-D
14
46*C-D
15
48*E-G
16
55*N-P
.12.27

17
72*N-P
18
69*J-L
19
61*E-G
20
59*J-L
26层墙柱
C25
1
4*P
.12.31
2
4*J-L
3
12*E-G
4
14*J-L
5
15*C-D
6
33*J-L
.1.2
7
27*C
8
36*N-P
9
36*C-D
10
22*C-D
11
47*L—N
.12.29
12
40*E-G
13
51*C-D
14
46*C-D
15
48*E-G
16
55*N-P
2.017.1.1
17
72*N-P
18
69*J-L
19
61*E-G
20
59*J-L
27层墙柱
C25
1
1*N-P
.12.31
2
4*N-P
3
4*J-L
4
12*E-G
5
14*J-L
6
22*C-D
.1.2
7
27*C
8
36*N-P
9
36*C-D
10
22*C-D
11
37*N-P
.12.29
12
40*E-G
13
51*C-D
14
46*C-D
15
48*E-G
16
55*N-P
2.017.1.1
17
72*N-P
18
69*J-L
19
61*E-G
20
59*J-L
28层墙柱
C25
1
27*C
.1.15
2
4*N-P
3
4*J-L
4
12*E-G
5
14*J-L
6
22*C-D
.1.17
7
27*C
8
36*N-P
9
36*C-D
10
22*C-D
11
37*N-P
.1.14
12
40*E-G
13
51*C-D
14
46*C-D
15
48*E-G
16
55*N-P
.1.16
17
72*N-P
18
69*J-L
19
61*E-G
20
59*J-L
屋面构架
C25
1
61*E-G
.4.14

2
59*J-L
3
47*L-N
4
11*L-P
5
26*N-P

2）按上表拟定各层框架梁混凝土构件数量
数量 部位
楼层
框架梁
按B类抽检数量
二十四层
150
20
二十五层
150
20
二十六层
150
20
二十七层
150
20
二十八层
150
20
天面
150
20
检测部位

构件轴线
梁编号
成型时间
25层框架梁C25

1
1-4*P
KL29
.12.20
2
12-14*P
KL30
3
5-12*C
KL17
4
10*C-D
KL8
5
4*C-D
KL4
6
33*C-D
KL4
.12.23
7
33*N-P
KL5
8
23*N-P
KL15
9
33-36*P
KL29
10
22-25*D
L16
11
37-40*N-P
KL29
.12.19
12
50*L-P
KL15
13
52*L-P
L14
14
48*C-D
KL12
15
40*C-D
KL4
16
57*L-P
L14
.12.22
17
69*L-P
KL5
18
69*C-D
KL4
19
69-72*G
KL19
20
27-33*G
KL20
26层框架梁C25

1
1-4*P
KL29
.12.27
2
12-14*P
KL30
3
5-12*C
KL17
4
10*C-D
KL8
5
4*C-D
KL4
6
33*C-D
KL4
.12.28
7
33*N-P
KL5
8
23*N-P
KL15
9
33-36*P
KL29
10
22-25*D
L16
11
37-40*N-P
KL29
.12.24
12
50*L-P
KL15
13
52*L-P
L14
14
48*C-D
KL12
15
40*C-D
KL4
16
57*L-P
L14
.12.27

17
69*L-P
KL5
18
69*C-D
KL4
19
69-72*G
KL19
20
27-33*G
KL20
27层框架梁C25

1
1-4*P
KL29
.12.31
2
12-14*P
KL30
3
5-12*C
KL17
4
10*C-D
KL8
5
4*C-D
KL4
6
33*C-D
KL4
.1.2
7
33*N-P
KL5
8
23*N-P
KL15
9
33-36*P
KL29
10
22-25*D
L16
11
37-40*N-P
KL29
.12.29
12
50*L-P
KL15
13
52*L-P
L14
14
48*C-D
KL12
15
40*C-D
KL4
16
57*L-P
L14
2.017.1.1
17
69*L-P
KL5
18
69*C-D
KL4
19
69-72*G
KL19
20
27-33*G
KL20
28层框架梁C25

1
1-4*P
KL29
.12.31
2
12-14*P
KL30
3
5-12*C
KL17
4
10*C-D
KL8
5
4*C-D
KL4
6
33*C-D
KL4
.1.2
7
33*N-P
KL5
8
23*N-P
KL15
9
33-36*P
KL29
10
22-25*D
L16
11
37-40*N-P
KL29
.12.29
12
50*L-P
KL15
13
52*L-P
L14
14
48*C-D
KL12
15
40*C-D
KL4
16
57*L-P
L14
2.017.1.1
17
69*L-P
KL5
18
69*C-D
KL4
19
69-72*G
KL19
20
27-33*G
KL20
屋面层框架梁C25

1
1-4*P
KL29
.1.15
2
12-14*P
KL30
3
5-12*C
KL17
4
10*C-D
KL8
5
4*C-D
KL4
6
33*C-D
KL4
.1.17
7
33*N-P
KL5
8
23*N-P
KL15
9
33-36*P
KL29
10
22-25*D
L16
11
37-40*N-P
KL29
.1.14
12
50*L-P
KL15
13
52*L-P
L14
14
48*C-D
KL12
15
40*C-D
KL4
16
57*L-P
L14
.1.16
17
69*L-P
KL5
18
69*C-D
KL4
19
69-72*G
KL19
20
27-33*G
KL20

3） 钢筋混凝土保护层检测：
依照JGJ/T 152- 混凝土中钢筋检测技术规程，GB 50204- 混凝土构造工程施工质量验收规范。1#、2#楼原则层以上每层共计有板34块，梁82根。按以上数量，由检测机构在每栋楼现场随机抽检2根梁1块板。
4） 钢筋混凝土构造内部缺陷检测
采用钻芯法，1#、2#楼各钻取2个点，如芯样完整，可做抗压实验。部位如下：
1#楼：24层10交E--G轴剪力墙。
27层10交E--G轴剪力墙
2#楼：25层46交E--G轴剪力墙。
28层46交E--G轴剪力墙
5） 钢筋混凝土构造性能检测（挠度检测）
对二十四层至二十八层楼板进行原位短期静力加载实验。
6） 钢筋混凝土构造截面尺寸、轴线偏位检测
由施工、监理、业主、检测机构方对剪力墙、柱、梁按现场随机抽查。每栋楼墙、梁各5根、并做好记录。
三、 砖砌体工程构件检测数量和部位

当前1#楼、2#楼砌筑工程量只砌完5层及6层砌体。按建筑构造抽样检测批样本最小容量表。
各层砂浆砌体构件数量汇总
楼层
数量
按A类抽检数量楼层
1#、2#楼五层
108
20
1#、2#楼五层
108
20

表4 贯入法检测砂浆抗压强度抽样部位
检测部位
构件轴线
成型日期
1#楼5层
M7.5
4交N—P轴

13交C—D轴

35交N—P轴

24交C—D轴

1#楼6层
M7.5
14交N—P轴

2交C—D轴

23交N—P轴

24交C—D轴

2#楼5层
M7.5
38交N—P轴

49交C—D轴

57交N—P轴

71交C—D轴

2#楼6层
M7.5
57交N—P轴

63交C—D轴

40交N—P轴

41交C—D轴

河池香城大厦工程二十四层至二十八层楼板进行荷载实验。
4. 依照表2及建筑构造抽样检测批样本最小容量表，拟抽检砖砌体构件（原位轴压法）：一、二单元五层砌体4个构件，一、二单元六层砌体4个构件，2#楼三、四单元五层砌体4个构件，三、四单元六层砌体4个构件。共计16个构件，详细检测部位分布详见表5。
检测部位
构件轴线
设计强度
成型日期
1#楼5层
4交N—P轴
页岩空心砖MU5
页岩多孔砖MU10

13交C—D轴

35交N—P轴

24交C—D轴

1#楼6层
14交N—P轴

2交C—D轴

23交N—P轴

24交C—D轴

2#楼5层
38交N—P轴

49交C—D轴

57交N—P轴

71交C—D轴

2#楼6层
57交N—P轴

63交C—D轴

40交N—P轴

41交C—D轴

各参建单位意见
施工单位
监理单位
设计单位
勘察单位
建设单位
意见：

项目负责人（章）：
年 月 日
意见：

项目负责人（章）：
年 月 日
意见：

项目负责人（章）：
年 月 日
意见：

项目负责人（章）：
年 月 日
意见：

项目负责人（章）：
年 月 日

关于河池香城大厦1、2#楼
24层以上实体检测方案

施工单位：广西城宇建设有限责任公司（章）

监理单位为广西广安工程监理有限公司（章）

设计单位:广西汉和建筑规划设计有限公司（章）

勘察单位：南宁地质地矿勘探公司（章）

建设单位：广西香城房地产开发有限责任公司（章）
