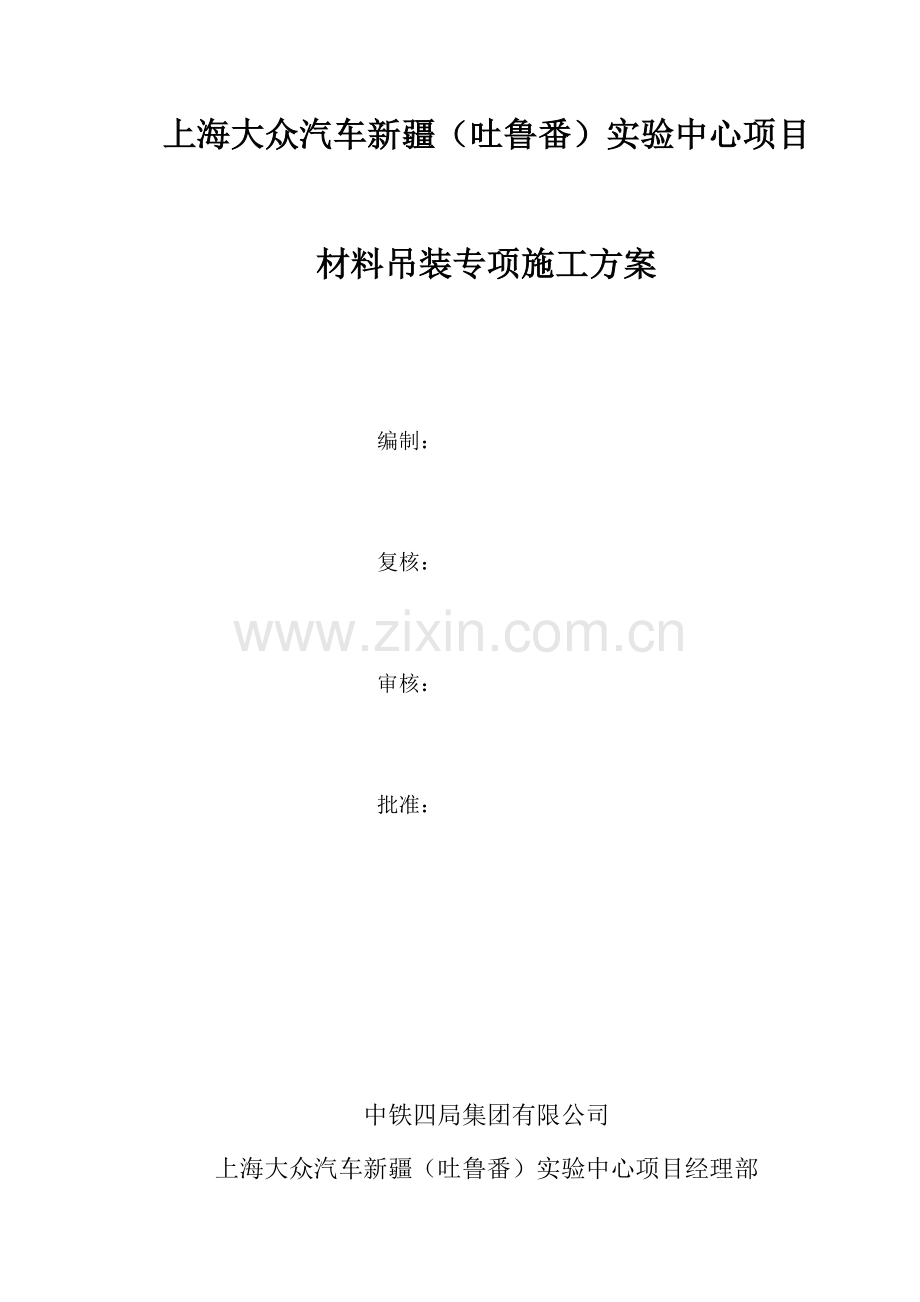

材料吊装专项方案.doc

上海大众汽车新疆（吐鲁番）实验中心项目材料吊装专项施工方案编制：复核：审核：批准： 中铁四局集团有限公司上海大众汽车新疆（吐鲁番）实验中心项目经理部二一六年六月五日目 录1 编制阐明11.1 编制根据11.2 编制目21.3 合用范畴22 工程概况22.1 工程简介22.2 水文地质条件22.3 施工准备状况33 施工吊装工艺及流程33.1 吊车参数33.2 吊装前准备工作44 吊装规定及安全技术办法45 安全办法55.1 监测监控办法65.1.1 设备吊装拆除监控办法65.2 安全应急办法76 安全检查和验收86.1 检查办法86.2 检查内容86.3 安全验收81 编制阐明1.1 编制根据中华人民共和国安全生产法生产安全事故应急预案管理办法重大危险源辨识（GB18218-）建筑机械使用安全技术规程JGJ 33-施工图纸1.2 编制目为了满足施工规定，本着提高安装过程中安全、质量和效率目，加强安装与拆除过程中管理，制定此方案。1.3 合用范畴本方案合用于上海大众汽车有限公司新疆（吐鲁番）实验中心。2 工程概况2.1 工程简介上海大众汽车有限公司新疆（吐鲁番）实验中心材料最大吊装高度为16.5m，需吊装材料区域分别为暴晒休息区、加油区遮阳棚、联合站房、门卫、综合管理楼。2.2 水文地质条件地质条件：本工程地处吐鲁番盆地中心，中华人民共和国陆地最低点艾丁湖北岸，北高南低，地势平坦，植被稀少，重要以盐壳地面为主。水文条件：本工程位于艾丁湖北岸，属于强盐渍土地带，下层为粉土。地下水资源十分丰富，其水源重要是天山冰雪融水。但受场地强盐质影响，本场地可运用地下水资源位于地表下300m左右。吐鲁番是中华人民共和国降水至少最干旱地方，年平均降水量16.4mm，且分布不均，季节性差别大，持续性降水少。气候环境：吐鲁番是最为典型温带大陆性干旱荒漠气候，具备气温高、日照长、昼夜温差大、降水少、风力强五大特点。因四周环山，地势低洼，气流受高山阻隔，循环流动缓慢，增热迅速，散热慢，难以形成云雨，故空气极度干燥，早晚凉午间热，温差悬殊。全年平均气温为14，夏季平均气温在30左右。一年中，以1月份最冷，7月份最热。1月份平均气温为-9.3，极端最低温度为-28，7月份平均气温为3840，极端最高温度为50.3。降水与蒸发：吐鲁番年降水量为16.4mm，年平均蒸发量为2837.8mm，蒸发量变化特点是：由北向南逐渐增大，以春末和夏初最为旺盛，48月间蒸发量占全年75%以上。吐鲁番市无霜期较长。吐鲁番市年平均风速1.6m/s，夏季平均风速2.2 m/s，冬季平均风速0.9m/s，瞬间风速不不大于17m/s8级大风普通出当前46月和1112月，平均每年达32.7天。大风日以春夏最多，风力34级，最高可达12级，风向以西北风为主，冬季大风很少。施工平面布置2.3 施工准备状况现场道路平坦，通水通电，具备吊装条件。3 施工吊装工艺及流程3.1 吊车参数本次材料经实际核算用25吨液压汽车起重机以满足吊装施工需要和安全规定，（1）吊机性能参数采用25吨液压汽车起重机最大起重力矩11.3m。主臂工作时最大起重量20t，此时工作幅度3m，最大起长高度20m,本工程最大起重量为1t，使用25吨液压汽车起重机，施工中工作效率高，并且又增长安全性，故两侧咱们决定选用25吨液压汽车起重机。（2）工具准备1、吊装工具：吊带（8t*6m、）各两根、卡扣4-6个、2、安装工具：a、个人防护安全器械全套（按人配备）工作服、安全帽、劳保鞋、防护眼镜、反光背心3.2 吊装前准备工作（1）施工前基本验收及解决：吊装前应对基本支承面、支座位置进行复核。支承面、支座和地脚螺栓容许偏差（2）施工准备1、依照工程需要，所有安装机械设备，工具材料准备齐全，并在现场做好检查验收工作，保证设备正常使用。2、施工前做好技术交底，力求人人明白整个工程重点，有疑难问题必要在施工前解决。3、选取好合理吨位吊装机械。4、起吊前应检查索具、卸口、吊带与否安全牢固，用电线路、设备与否正常。各种附属配件与否提供到位。5、采用25吨汽车起重机。吊车司机及起重人员必要持有特种设备作业人员操作证。吊装前应对吊车及吊具等进行全面仔细检查并采用合格吊具。4 吊装规定及安全技术办法在吊装作业前应检查机械设备机械性能、有无异常，无异常方可进行吊装作业。吊装作业时使吊钩与设备重心在一条铅垂线上，设备捆绑要牢固，设备提高时速度应均匀，平稳。落下时应低速轻放。不得忽快忽慢或突然制动。.吊着设备回转时，速度应均匀平稳，不得在突然制动或在没有停稳前做反方向回转。当风力达到5级以上时，雷雨天气，能见度低时，不得进行吊装作业。吊装现场要设立警戒线及专人现场警戒，无关人员不得进入吊装现场。吊装作业前要对施工人员集中进行安全教诲，各工种严格按照工种安全操作规程作业，不得酒后作业，不得违章作业。.进入现场必要穿戴好个人安全防护用品，各岗位要分工明确，各负共则，统一信号，听从指挥，不得擅自离岗，串岗。5 安全办法安全负责人：1人班构成员：5人吊机操作指挥人：1人绑扎检查人：1人安全技术办法：1、单位工程施工负责人应当对工程高处作业安全技术负责，并建立相应负责制。施工前，进行人身防护用品，未经贯彻时不得进行施工。2、施工中对高处作业安全技术设施，发既有缺陷和隐患时，必要及时解决；危及人身安全时，必要停止安装。3、吊装作业场合要有足够吊运通道，并与附近设备、建筑物保持一定安全距离，在吊装前应先进行一次低位试吊，以检查其安全牢固性，吊装绳索应用软材料垫好或勾好，以保证构件与连接绳索不致磨损。构件起吊索必要绑扎牢固，绳扣必要在吊钩内锁牢，禁止用板钩钩挂构件，构件在高空稳定前不准上人。4、吊机吊装区域内，非操作人员禁止入内，构件垂直下方不准站人。吊装时操作人员精力集中并服从指挥号令，禁止声音作业。起重作业应做“五不吊”：手势指挥不清不吊；重量不明不吊；超负荷不吊；视线不明不吊；绑不牢或中心不明不吊。（2）人员安全保障办法高空作业人员必要符合高空施工体质规定，定期检查身体。高空作业人员必要佩带安全带，工具袋，施工竣工具应当放在工具袋中，不得放在易失落位置，必要穿上绳子套在安全带或手腕上，防止失落伤及她人。高空作业人员禁止带病作业，禁止酒后作业。注意事项1、在吊装进程中只能统一由专人指挥，别的人员不得乱发指挥信号。2、材料就位后，在未接放到规定地点状况下，不准解开吊装钢绳（吊带）。3、对材料解钢绳（吊带）起重作业人员应身体健康、登高敏捷，并系上安全带。禁止用吊车钩自行解钢绳。5.1 监测监控办法5.1.1 设备吊装拆除监控办法设立安全绳和钢丝绳时，要对安全绳和钢丝绳质量进行检查，规定 安全绳没有断股、折弯和倒刺现象。 构件吊装前，要对吊装使用钢丝绳和专用吊具进行检查，钢丝绳不 能有断根少股现象，并按照规定技术规定使用；专用吊具吊钩和螺栓孔不能 裂痕现象，螺栓不能浮现滑丝和变形现象。 U型卡环不能有滑丝和断裂现象，并按技术规范规定选用相应吨位 卡环。 吊车在使用前要进行一次大检修，重要检查吊车机械性能、安全保障性能及吊装过程制动性能，以及吊车钢丝绳和吊钩。 吊车司机要持证上岗，并检查吊车年检证件，符合规定吊车才允 许进入现场施工。施工现场安全防护，在吊装前应在吊车吊装区域以内，用红白 旗进行隔离，防止非操作人员进入吊装区域，避免浮现安全事故。起吊时，钢构件两端要拉设溜绳，避免吊车梁在空中旋转碰撞钢柱， 通过溜绳可调节构件空中位置。在吊装过程中，吊车要统一指挥，服从指挥者安排；指挥者必 须熟知吊车机械性能和起重手语。 吊装就位后来，摘钩人员要肩背安全带，并将安全带用自锁器扣在安全绳上；摘掉卡环和钢丝绳不在高空抛下，要随人员带下来或随吊车钩下落。5.2 安全应急办法项目部成立生产安全事故应急救援领导小组。由项目经理主持全面工作。主管项目副经理、总工负责应急救援协调、指挥工作。安所有牵头组织准备实行，项目工程部、物资部、办公室、工经部、实验室、生管等部门参加应急救援实行工作。生产安全事故应急救援程序：生产安全事故保护事故现场控制事态组织急救和救援疏导人员事故状况和伤亡状况调查报告上级生产安全应急救援组织。施工现场由于高空坠物，物体打击、触电等意外事故导致各种骨折、颅脑损伤、内脏破裂等人身损害，如果能及时对的地解决及时转送，可以避免严重并发症发生，给急救治疗创造良好机会，因而作为现场管理人员都应纯熟掌握止血、包扎、定、搬运四大技术及心肺复苏术，能及时与急救中心联系安全转送，保证安全生产必备知识，供现场施工管理人员、安全人员及职工学习使用。本地急救中心电话：120当现场发生事故导致伤害时不要忙乱，派专人在伤员旁边进行救护，另派一人与医院联系并阐明发生伤害地点，详细路线及到达地点明显标志，待急救单位听清晰后再放下电话。6 安全检查和验收6.1 检查办法项目部组织有关人员提前对要进场水稳站设备、及吊装设备图纸进行熟悉，记牢有关技术参数，做到理解设备，熟知设备。便于以进场检查。现场进行吊装之前，进行试吊检查。保证无误后方可开始。6.2 检查内容正式起吊前须通过试吊，试吊时检查，吊车支腿牢固限度，钢丝绳套受力均匀限度，拌和主机、罐体吊装起升状态时水平限度，吊车负荷分派限度。确无问题时方可正式起吊。吊装期间绳扣要经常进行外观检查。安装前，再次检查设备外观质量，螺栓有无松动、焊口处有无裂纹，有无 漏油、水、灰（结块）等；对整机各总成进行认真清洗，准备所需各种规格螺栓、焊条、铁板等，准备工具和安全防护用品，对使用较多工具应多备几套，并配备适时氧割、电 焊设备。6.3 安全验收带拌合站设备调试完毕无误后，报请监理及业主及时进行安全验收。
