一、 施工组织设计
一、 检测目
雷电放电电压高、时间短，整个过程随着各种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应共同作用已严重危害室内弱电设备安全运营,甚至危及工作人员安全。因而，拟定一种建筑物防雷装置与否合格应进行防雷检测工作。
二、 检测根据：
《建筑物防雷装置检测技术规范》GB/T 21431-
《建筑物防雷设计规范》GB 50057-
《建筑物电子信息系统防雷设计规范》GB50343-
《建筑物防雷工程与质量验收规范》GB50601-
三、 检测内容：
序号
检测项目
检测内容
1
接闪器
网格尺寸、规格、隐蔽工程记录、与屋顶外露金属连接、位置与否按图纸规定施工、焊接与否饱满，无漏掉、搭接焊长度、焊接处防腐解决、与否锈蚀、与否平直、固定支架与否均匀、支架高度、支架垂直拉力不不大于49N、转角与否符合规定（转角半径不不大于直径10倍）
2
引下线
隐蔽工程记录、布置形式、平均距离、数量、测试点数量、与接闪器连接过度电阻
3

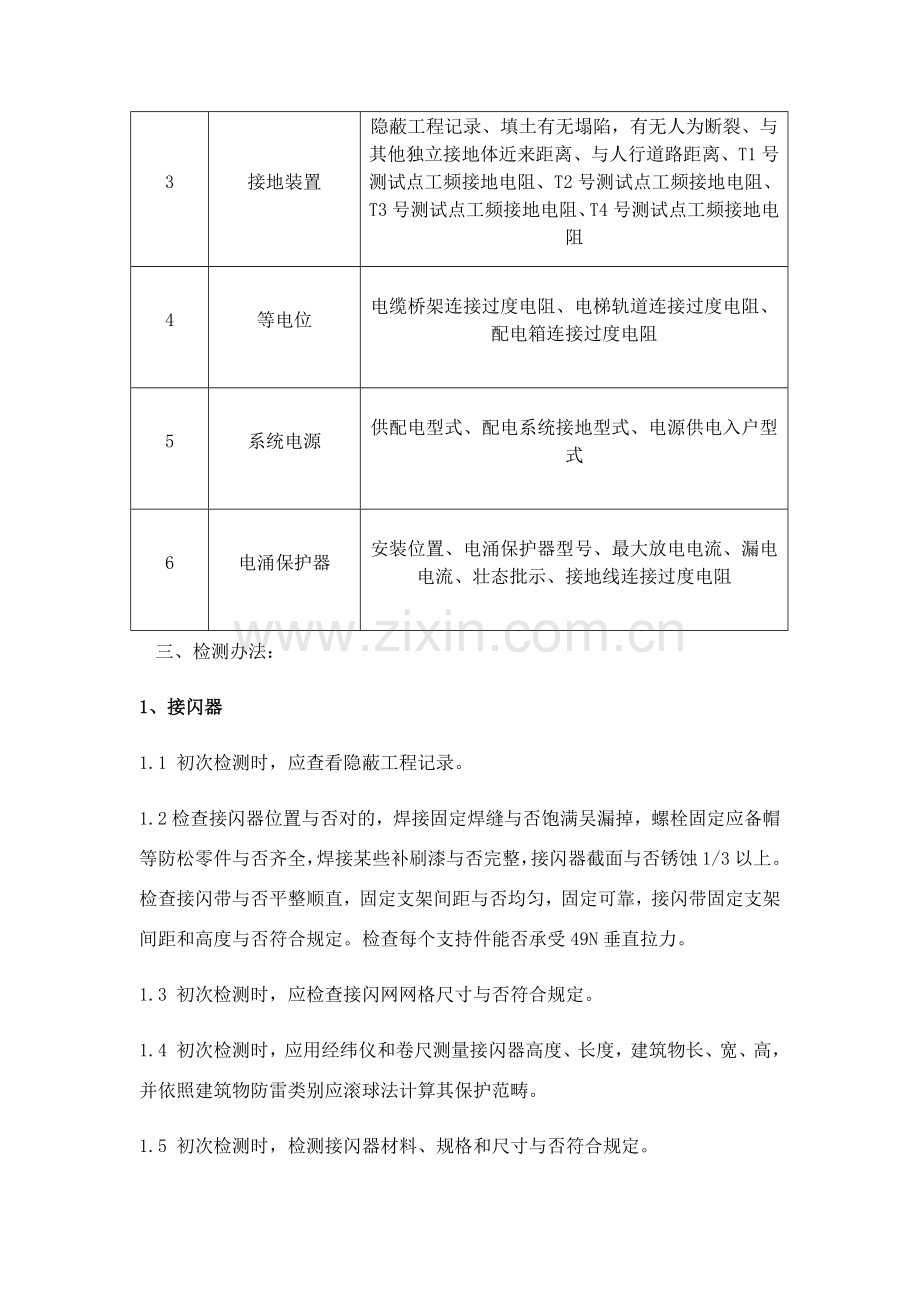

接地装置
隐蔽工程记录、填土有无塌陷，有无人为断裂、与其他独立接地体近来距离、与人行道路距离、T1号测试点工频接地电阻、T2号测试点工频接地电阻、T3号测试点工频接地电阻、T4号测试点工频接地电阻
4
等电位
电缆桥架连接过度电阻、电梯轨道连接过度电阻、配电箱连接过度电阻
5
系统电源
供配电型式、配电系统接地型式、电源供电入户型式
6
电涌保护器
安装位置、电涌保护器型号、最大放电电流、漏电电流、壮态批示、接地线连接过度电阻
三、 检测办法：
1、 接闪器
1.1 初次检测时，应查看隐蔽工程记录。
1.2检查接闪器位置与否对的，焊接固定焊缝与否饱满吴漏掉，螺栓固定应备帽等防松零件与否齐全，焊接某些补刷漆与否完整，接闪器截面与否锈蚀1/3以上。检查接闪带与否平整顺直，固定支架间距与否均匀，固定可靠，接闪带固定支架间距和高度与否符合规定。检查每个支持件能否承受49N垂直拉力。
1.3 初次检测时，应检查接闪网网格尺寸与否符合规定。
1.4 初次检测时，应用经纬仪和卷尺测量接闪器高度、长度，建筑物长、宽、高，并依照建筑物防雷类别应滚球法计算其保护范畴。
1.5 初次检测时，检测接闪器材料、规格和尺寸与否符合规定。
1.6 检查接闪器上有无附着其她电气线路。
1.7 初次检测时，应检查建筑物防侧击雷保护办法与否符合规定。
1.8 当底层或多层建筑物运用女儿墙内、防水层内或保温层内钢筋作暗敷接闪器时，要对该建筑物周边环境进行检查，防止也许发生混凝土碎块坠落等事故隐患。除底层和多层建筑物外，其她建筑物不应运用女儿墙内钢筋作为暗敷接闪器。
2、引下线检测
2.1 初次检测时，应检查引下线隐蔽工程记录。
2.2 检查专设引下线位置与否精确，焊接固定焊缝与否饱满吴漏掉，焊接某些补刷防锈漆与否完整，专设引下线截面与否腐蚀1/3以上。检查明敷引下线与否平整顺直、无急弯，卡钉与否分段固定。引下线固定支架间距均匀，与否符合水平或垂直直线某些0.5m-1.0m,弯曲某些0.3m-0.5m规定，每个固定支架应能承受49N垂直拉力。检查专设引下线、接闪器和接地装置焊接处与否锈蚀，油漆与否有漏掉及近地面保护设施。
2.3 初次检测时，用卷尺测量每组相邻两根专设引下线之间距离，记录专设引下线布置总根数，每根专设引下线为一种检测点，按顺序编号检测。
2.4 初次检测时，应用游标卡尺测量每根专设引下线规格尺寸。
2.5 检测每根专设引下线与接闪器电器连接性能，其过期电阻不应不不大于0.2Ω。
2.6 检查专设引下线上有无附着电气和电子线路。测量专设引下线与附近电气和电子线路距离符合规定。
2.7 检查专设引下线断接卡设立与否符合规定。专设引下线与环形接地体连接，测量接地电阻时，可不断开接卡。
3接地装置
3.1 初次检测时，应查看隐蔽工程记录；检查接地装置构造型式和安装位置；校核每根专设引下线接地体接地有效面积；检查接地体埋设间距、深度、安装办法；检查接地装置材料、连接办法、防腐解决。
3.2 检查接地装置填土有无沉陷状况。
3.3 检查有无因挖土方、敷设管线或种植树木而挖断接地装置。
3.4 初次检测时，应检查相邻接地体在未进行等电位连接时地中距离。
3.5 检查独立接闪杆杆塔、架空接闪线（网）支柱及其接地装置与被保护建筑物及其有联系管道、电缆等金属物之间间隔距离。
3.6 检查防跨步电压办法。
3.7 用毫欧表测量两相邻接地装置电气贯通状况，鉴定两相邻接地装置与否达到规定共用接地系统规定或独立接地规定。检查时，应使用最小电流为0.2A毫欧表对两相邻接地装置进行测量，如测得电阻值不不不大于1Ω，鉴定为电气贯通，如测得阻值不不大于1Ω，鉴定各自为独立接地。
3.8 接地装置工频接地电阻值测量惯用三级法和接地电阻表达，其测得值为工频接地电阻值，当需要冲击接地电阻值时，应进行换算或使用专用仪器测量。
3.9 每次接地电阻测量宜固定在同一位置，采用同一型号仪器，采用同一种办法测量。
3.10 使用接地电阻表进行接地电阻值测量时，应按选用仪器规定进行操作。
4 等电位连接
4.1 大尺寸金属物连接检测，应检查设备、管道、构架、均压环、钢骨架、钢窗、放散管、吊车、金属地板、电梯轨道、栏杆等大尺寸金属物与共用接地装置连接状况。如已实现连接应进一步检查连接质量，连接导体材料和尺寸。
4.2 总等电位连接带检测，应检查有LPZ0区到LPZ1区总等电位连接状况，。
4.3 低压配电线路引入和连接检测，应检查低配电线路与否全线喘金属管埋地或敷设在架空金属线槽内引入。
4.4 建筑物内竖直敷设金属管道及金属物检测，应检查建筑物内竖直敷设金属管道及金属物与建筑物内钢筋就近不少于两处连接。
4.5 进入建筑物外来导电物连接检测，应检查所有进入建筑物外来导电物与否在LPZ0区与LPZ1区界面处与总等电位连接带连接。
4.6 穿过各后续防雷区界面处导电物连接检测，应检查所有穿过各后续防雷区界面处导电物与否在界面处与建筑物内钢筋或等电位连接预留板连接。
4.7 电子设备等电位检测，应检查电子设备与建筑物共用接地系统连接，应检查连接基本形式与否符合规定并进一步检查连接质量、连接导体材料和尺寸。测量如下部位与等电位连接之间电气连接状况：
—配电柜（盘）内部PE排及外露金属导体；
—UPS及电池柜金属外壳；
—电子设备金属外壳；
—设备机架、金属操作台；
—机房内消防设施、其她配套设施金属外壳；
—线缆金属屏蔽层；
—光缆屏蔽层和金属加强筋；
—金属线槽；
—配线架；
—防静电地板支架；
—金属门、窗、隔断等。
八、质量管理体系办法
（1）我公司具备良好商业信誉具备履行合同所必须设备和专业技术能力，在经营活动中没有违法记录。
（2）检测过程严格按照国家规范及行业原则进行检测，提交高质量成果报告；检测人员必要持证上岗，均受过专业培训及考核；使用检测仪器按规定进行检定校准，定期进行养护维修，以保证设备状态良好运营。
（3）检测中严格按照图纸设计规定及规范规定完毕检测工作，规定工程质量应符合规范规定工程质量原则。
（4）抽样要保证科学、公正，所抽取样品有代表性，并保持完整,以国标为抽样准则,参照吉林省建设厅颁发文献为基准,拟定抽样方案。
（5）检查报告必要必要精确、清晰、明确、客观地报告检测成果，保证检查报告所含信息符合客户、检测办法规定和阐明检测成果所必须规定。
（6）质量管理文献制定、频发、修改与执行状况检查制度。
（7）设立不合格项目台账制度。
（8）检测不合格报告制度。
（9）有质量监督控制办法。
（10）人员培训制度。
（11）仪器、设备、试剂管理制度。
（12）原则、规范、技术资料管理制度。
九、安全生产办法
（1）检测人员到达检测现场后，要检查现场被检建（构）筑物与否符合规定规定后方可开展检测，保证检测人员安全和健康规定。
（2）检测人员离开检测现场前要检查水、电和门窗，做好安全、防火、防盗工作，防止意外事故发生。
（3）检测人员必要掌握仪器设备性能和操作办法，严格按操作规程操作，防止意外事故发生。
（4）综合室负责定期组织检测人员学习安全防护有关知识，并做好记录。
（5）所有人员必要掌握有关安全知识及防护知识，熟悉应急预解决办法与办法。
（6）当检测中浮现影响检测故障时，检测人员应一方面对仪器设备和被检被检建（构）筑物实行保护办法，防止仪器设备和被检建（构）筑物损坏，及时做好现场记录，同步向部门负责人或公司领导报告。
十、文明施工管理办法
（1） 有关人员对现场检测环境条件进行资源配备，分析并确认现场环境条件与否符合检测规定。
（2） 检测前检测员应检查仪器设备完好性，确认仪器使用状态正常后方可使用。
（3）检测过程中要观测检测现场环境条件变化，当环境超过了规定规定期，技术负责人或监督员应终结检测作业，直至环境条件恢复检测规定规定。
（4）检测过程中，对如温、湿度、电磁干扰、噪声、震动等条件进行详细记录以保证检测工作质量和工作人员健康不受影响或损害，尽量减少污染。
（5）在到达检测现场后，应考虑环境因素（如温、湿度、电磁干扰、噪声、震动等）对检测工作也许导致不利影响而采用有效办法。
（6）质量监督员在履行职责时，发现现场环境条件影响检测工作时应提出纠正，必要时责令关于人员终结检测，并对此间出具检测数据有效性应做分析。
（7）当现场环境条件达不到检测规定期，检测负责人应与委托人协商，实行时间错开，即在无干扰时段进行检测，并但愿做好必要条件保障。
（8）当现场环境持续达不到检测规定期，应停止现场检测筹划实行。可请委托人考虑可否变化检测办法，如实行模仿检测或其她方式。
（9）必要时实验室可根据关于规程、规范对检测数据或成果进行修正。
（10）检测现场遗留固体废弃物，也许对检测现场导致污染；现场检测任务完毕后，及时清理检测工作现场，将检测用仪器设备整顿好，将无用废弃物清理后，方可离开检测现场；保证检测活动中产生固体废弃物、废气、废水等不会对环境导致不良影响。
附表一 重要施工机械设备投入筹划表
附表二 劳动力投入筹划表
附表三 筹划开、竣工日期
附表一：重要施工机械设备投入筹划表
序号
机械设备名称
型号
规格
数量
国别
产地
制造
年份
额定功率
( KW )
生产
能力
用于施
工部位
备注
1
激光测距仪
GLM150
2
中华人民共和国
/
/
尺寸
2
超声波测厚仪
JT160
2
中华人民共和国
/
/
尺寸
3
经纬仪
DE-2B
1
中华人民共和国
/
/
尺寸
4
全站仪
RTS112L
1
中华人民共和国
/
/
尺寸
5
指针式拉压力计
NK-500
2
中华人民共和国
/
/
拉力
6
便捷式气体检测仪
BH-90
2
中华人民共和国
/
/
气体
7
数字式接地电阻测试仪
V2126
2
中华人民共和国
/
/
接地电阻
8
土壤电阻率测试仪
V2127B
2
中华人民共和国
/
/
土壤
9
智能型等电位测试仪
V3690B
2
中华人民共和国
/
/
金属构件之间等电位连接
10
钳型接地电阻测试仪
UT278A
2
中华人民共和国
/
/
接地电阻
11
防雷元件测试仪
FC-2G
2
中华人民共和国
/
/
防雷元件
12
交流电压/高阻表
VC60D
2
中华人民共和国
/
/
交流电压
13
表面电阻测试仪
GM3110
2
中华人民共和国
/
/
表面电阻
14
防爆静电电压表
EST101
2
中华人民共和国
/
/
现场静电
15
数字万用/相序表
VC9802
2
中华人民共和国
/
/
电压、电流、电阻
16
直流电阻器
ZX99-IA
2
中华人民共和国
/
/
直流电阻
17
钢卷尺
GW-3008-1
2
中华人民共和国
/
/
尺寸
18
电子数显卡尺
0-150
2
中华人民共和国
/
/
尺寸
附表三：劳动力投入筹划表
单位：人
工种
按工程施工阶段投入劳动力状况
项目经理
1人
随现场施工进度对现场进行检测
技术负责人
1人
随现场施工进度对现场进行检测
检测员
7人
随现场施工进度对现场进行检测
