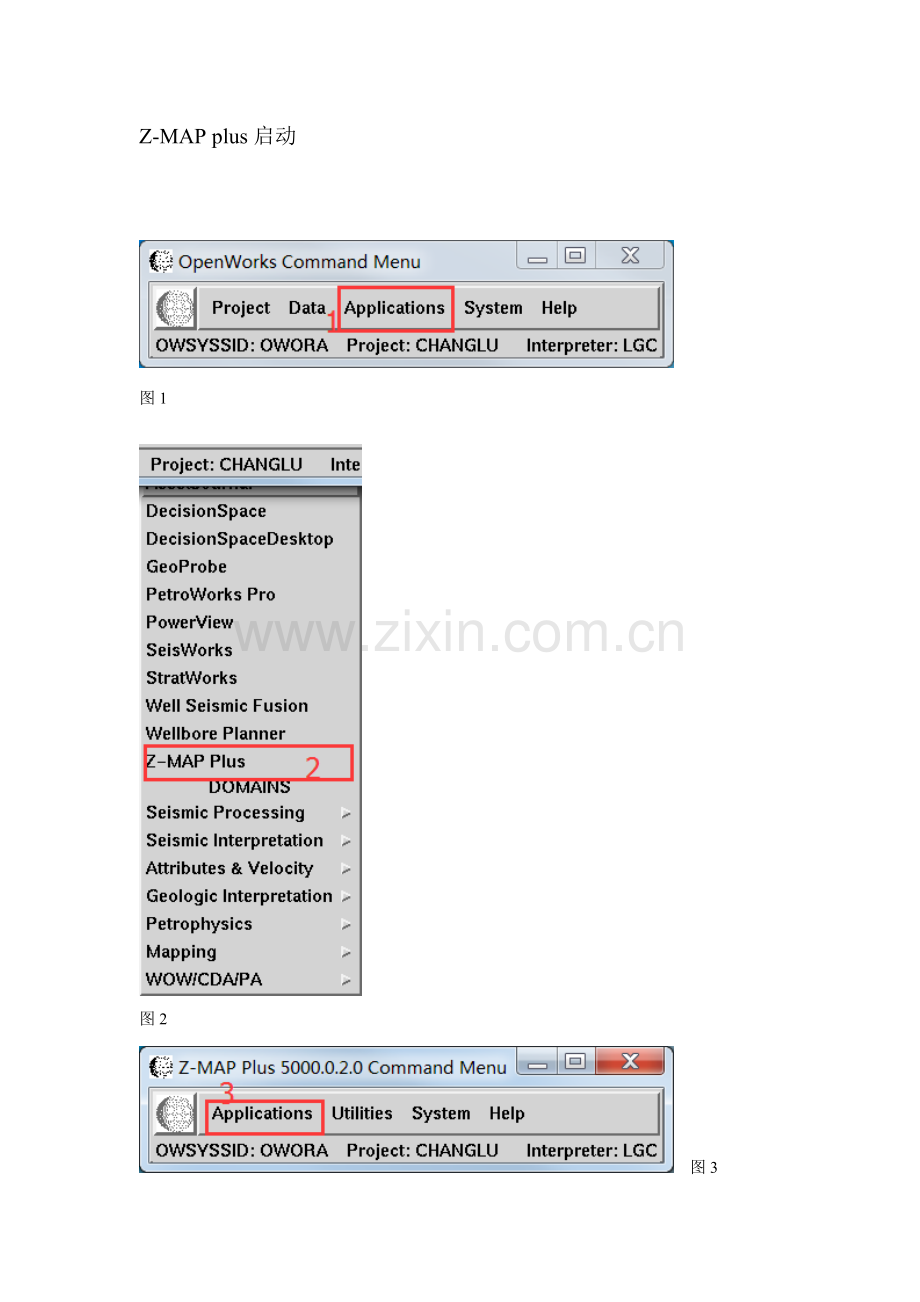

Z-MAP plus启动
图1
图2
图3
图4
图5
在openwork主菜单下打开Z-MAP-plus，然后在Z-MAP-plus菜单栏下点开Z-MAP-plus工作界面，环节如图1~图4。Z-MAP-plus工作界面如图5.。图6为系统监视窗口
图6
系统监视窗口界面
一、途径设立
图7
从图5工作界面,点击file,,下拉菜单图7,点击导向途径directory paths设立mfd和zgf 文献输入输出途径。
图8
设立好途径，并点击apply to all应用到所有文献。
图9
分别新建mfd和zgf文献
图10
图11
注意相应文献名后缀
建好文献之后分别打开刚建好mfd zgf 文献
图12
图13
点亮所建mfd文献
图14
点亮所建zgf文献
二、开始数据输入
目的层位数据输入
图15
图16
点亮图16按钮选项，ok后开始层位数据输入。
图17
层位和工区选完后点亮1、2.最后ok
图 18 层位选取列表
选中目的层位并移动到右边然后ok
图19 工区选取列表
选中目的工区并移动到右边然后ok
断层文献输入
图20
图21
图22
图21点亮filp z values ok后及即完毕断层文献输入
查看文献与否输入或是删除文献，重新文献输入，环节如下
图23
点击后选取file文献即可看到所建mfd文献和zgf文献，此时文献中已有数据。
图24
选取要删除文献ok后再次确认在ok即可删除
三、测网计算
图25
图26
1、为控制点，点击后选取层位文献
2、直接选着只有一种选项，是时间域层位文献是time，是深度域普通是TVDSS
3、点击后选之前输入断层文献
4、输出测网名字
5、给测网参数
6、点击后开始计算网格
图27
控制点文献选取，注意是MFD文献
图28
图29
断层文献输入
图30
填写测网名，测网名可以默认。
图31
测网计算参数给定，原则如下，打开seiswork工作界面，拾取
图32
从seiswork工作界面读取成图范畴
X Y 增量普通为50，搜索半径普通500
参数设立完毕后点击apply应用
图33系统监视，测网完毕计算。
图34
点击保存，完毕测网计算。
四、测网平滑解决和断层到内部数据掏空
图35
图36
图37
点击图361输入测网，选取之前算好测网
图38
点击2选断层文献
图39
点击3给平滑测网名字
图40
点击4给平滑参数，普通为0.5
点击应用apply 保存 save完毕平滑解决
断层道内部数据掏空解决
图41
图42
1选取平滑后测网，2选着断层文献，给掏空解决后测网名或默认。应用，保存。即可完毕。
图43
选平滑解决后测网
图44
选断层文献
五、建底图
图45
.
图46
点击图46 1、2给图名和底图范畴参数
图47
图48
在图31中成图范畴精确话，此处直接默认即可。点击ok生成底图。
成果见下图
图49
六、工区测网加载
打开seiswork工作界面
图50
在seiswork目录栏选utilities
图51
图52
选取工区设立
图53
可以从图上画选也可以输入范畴.此处用画取范畴.
如懂得测网范畴，直接输入测线和联系测线范畴，这样也比较好。
图54
在sessiwork目录栏点击interpret
图55
图56
得到下图
图57
设定参数
图58
图59
Ok，ok后得到下图
图60
图61
图62
给名字***cxfw并保存
回到Z-MAPPLUS
图63
图64
图65
图66
点击1加载***cxfwzgf文献
图67
点击2 ，选之前给名为***cxfwzgf文献
图68
点击3选是最开始建zgf文献
图69
点击4，选是所建底图名字
点击应用保存加载后见下图
图70
七、绘等直线
图71
图72
图73
图74
图75
点击1 选测网文献
选断层掏空后测网
图76
选断层到文献
图77
调节等值线间隔参数
图78
Ok后，如果浮现这种状况
图79
这种状况是需要删除mfd文献和zgf 文献在重复图15之后数据加载和测网计算环节，底图和工区成图范畴就不用重复了
图80
图81
两部ok后删除
删除错误等值线contours和 断层道fault traces。
图82
去掉工区外等值线
只删除等值线。然后后poyline去掉工区外等值线
图83
图84
图85
Ok后可在图中工区四角画出工区框，见图
图86
图87
画完后点击edn and close ，ok完毕。
再次做等值线图，但是这是断层道ploygone要选刚刚画这个图框，因此之情只删掉等值线而没有删掉断层道。
图88
得到图如下
图89
加图名
图90
图91
图92
图93
Ok后光标移到工底图适合位置点击左键图名便加究竟图上了.ok完毕.
加井集
图94
图95
在加载井集前需要完毕井集制作.
在这简朴讲一下
图96
图97
从all wells 中选出你需要井，制作井集，并给个名字。完毕井集制作。
图98
打开井集
图99
图100
选取井集。Ok完毕
图101
图102
图104
确认当前井集数目
点击2 top symbol parameters弹出下图
图105
设立井口符号参数
图106
Ok后点图105 save，点击3浮现下图。
图107
为井底符号位置上加井名
点击4
图108
图109 设立井底参数，ok后点击上图save。点击5浮现下图
图110
Ok，save后点击图101 oksave。完毕井集加载
图111
加图框
图112
图113.
图114
最后成图，可用于geomap清绘
