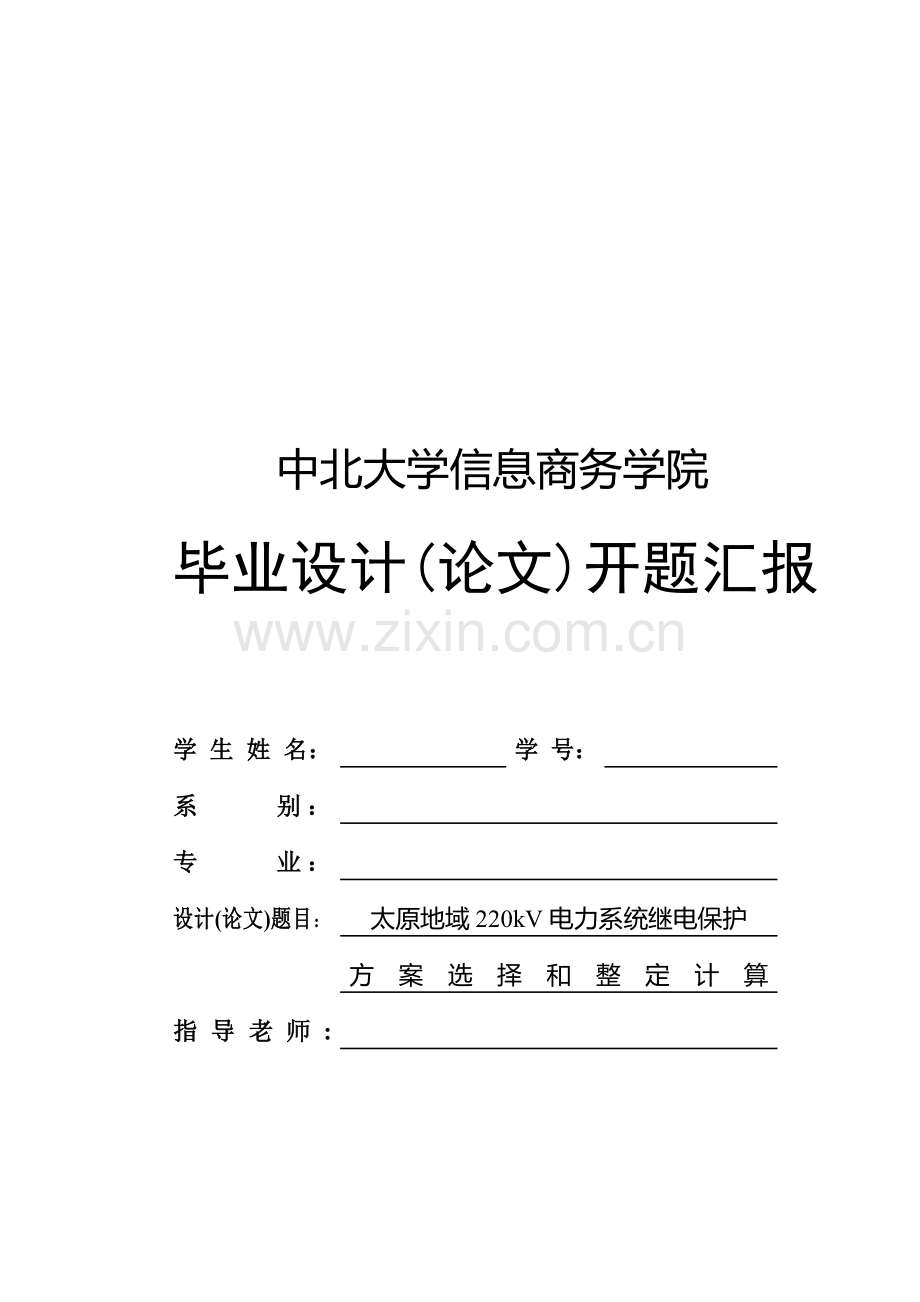

中北大学信息商务学院
毕业设计(论文)开题汇报

学 生 姓 名：

学 号：

系 别：

专 业：

设计(论文)题目：
太原地域220kV电力系统继电保护

方案选择和整定计算
指导老师:

开题汇报填写要求

1．开题汇报作为毕业设计（论文）答辩委员会对学生答辩资格审查依据材料之一。此汇报应在指导老师指导下，由学生在毕业设计（论文）工作前期内完成，经指导老师签署意见及所在专业审查后生效；
2．开题汇报内容必需用按信息商务学院教学管理部统一设计电子文档标准格式（可从教务处或信息商务学院网页上下载）打印，严禁打印在其它纸上后剪贴，完成后应立即交给指导老师签署意见；
3．学生写文件综述参考文件应不少于15篇（不包含辞典、手册）。文中应用参考文件处应标出文件序号，文后“参考文件”书写，应根据国家标准GB 7714—87《文后参考文件著录规则》要求书写，不能有随意性；
4．学生“学号”要写全号（如0401X02），不能只写最终2位或1位数字；
5. 相关年月日等日期填写，应该根据国家标准GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》要求要求，一律用阿拉伯数字书写。如“3月15日”或“-03-15”；
6. 指导老师意见和所在专业意见用黑墨水笔工整书写，不得随便涂改或潦草书写。

毕 业 设 计（论 文）开 题 报 告
1．结合毕业设计（论文）课题情况，依据所查阅文件资料，撰写字左右文件综述：
文 献 综 述
序言
电力工业是国民经济关键组成部分，它对工农业生产发展水平和人民正常生活有很大影响，而电能生产特点是其连续性。所以确保电力系统安全可靠运行和确保良好电能质量含有十分关键意义。
在电力系统中，多种多样故障和不正常运行状态全部会引发系统事故，使系统全部或部分正常运行遭到破坏以致造成对用户停用电，少送电，电能质量坏到不能许可地步，甚至会破坏设备等等。这些故障除了自然原因外，绝大多数是因为设备制造上缺点、设计和安装上错误、检修质量不高和运行维护不妥造成。
除了采取多种方法主动消除故障外，当故障一发生，则应该尽可能快地将故障切除，确保无故障部分继续正常运行，尽可能降低事故范围。这就需要继电保护装置来检测和动作。
继电保护装置是用于保护电力系统关键设备不受损害，反应电力系统事故不正常运行状态，并动作于断路器跳闸或发出信号。它是一个自动装置，在电力系统中地位十分关键，一旦发生事故就报警或跳闸，能够说没有继电保护就没有电力系统今天良好快速发展。
电力系统飞速发展对继电保护不停提出新要求，电子技术、计算机技术和通信技术飞速发展又为继电保护技术发展不停地注入了新活力。
近几年来，电网发展十分快速。伴随电网不停扩大，继电保护整定计算任务也越来越繁重。这促进我们进行深入思索，能不能在不违反规程条件下对整定计算进行部分简化。
在功效上，接地距离保护和零序保护类似；在整定计算上，接地距离和相同距离相近。依据接地距离保护这些特点，能够对继电保护整定计算进行部分有益简化。
线路参数对零序保护和接地距离保护影响在接地距离保护没有得到普遍应用时,对接地故障,零序保护有其不可替换作用。但线路零序参数不正确会给零序保护计算增加部分不确定原因,因为零序Ⅰ段动作是不带延时,这些不确定原因影响很可能会造成零序Ⅰ段误动。经过多年来对比,只要提供线路长度、杆塔结构和线路型号误差不大,计算线路正序参数和实测参数误差较小(基础上不超出10%) ,而计算零序参数和实测参数误差较大。计算线路零序参数误差较大关键原因在于不一样地质条件对零序参数影响无法在零序参数计算中得到正确反应。
（1）对于220kV 及以上电压电网线路继电保护通常全部采取近后备标准。当故障元件一套继电保护装置拒动时，由相互独立另一套继电保护装置动作切除故障,而当断路器拒绝动作时，开启断路器失灵保护，断开和故障元件相连全部联接电源断路器。
（2）对瞬时动作保护或瞬时段保护，其整定值应确保在被保护元件发生外部故障时，继保装置可靠且不动作，但单元或线路变压器组（包含一条线路带两台终端变压器）情况除外。
（3）上、下级继电保护整定，通常应遵照逐层配合标准，满足选择性要求。即在下一级元件故障时，故障元件继电保护必需在灵敏度和动作时间上均能和上一级元件继电保护取得配合，以确保电网发生故障时有选择性地切除故障。
（4）继电保护整定计算应按正常运行方法为依据。对特殊运行方法,能够按专用运行规程或依据当初实际情况临时处理。
（5）变压器中性点接地运行方法安排，应尽可能保持变电所零序阻抗基础不变。碰到因变压器检修等原因， 使变电所零序阻抗有较大改变特殊运行方法时，依据当初实际情况进行处理。
（6）故障类型选择以单一设备常见故障为依据，通常以简单故障进行保护装置整定计算。
（7）灵敏度按正常运行方法下故障类型进行校验，对于纵联保护， 在被保护线路末端发生金属性故障时，应有足够灵敏度（灵敏度应大于2）。
发电机、变压器运行改变程度选择标准：
（1）一个发电厂有两台机组时，通常应考虑全停方法，即一台机组在检修中，另一台机组又出现故障；当有三台以上机组时，则应选择其中两台容量较大机组同时停用方法。对水力发电厂机组，还应结合水库运行特征选择，如调峰、蓄能、用水调整电力等。
（2）一个厂、站母线上不管接有几台变压器，通常应考虑其中容量最大一台停用。因变压器运行可靠性较高，检修和故障重迭同时出现机率很小。
中性点直接接地系统中变压器中性点接地选择标准：
（1）发电厂及变电站低压侧有电源变压器，中性点均应接地运行，以预防出现不接地系统工频过电压；（2）自耦型和有绝缘要求其它型变压器，其中性点必需接地运行；（3）T接于线路上变压器，以不接地运行为宜。当T接变压器低压侧有电源时，则应采取预防工频过电压方法；（4）为预防操作过电压，在操作时应临时将变压器中性点接地，操作完成后再断开，这种情况不按接地运行考虑

变电站综合自动化由电脑继电保护和监控系统组成。最显著特征有以下四个方面：1、功效综合化。2、结构电脑化。3、操作监视屏幕花。4、运行管理智能化。变电站总体结构采取分布式结构，引入计算机局域网（LAN）技术，将站内全部智能化装置（IED）连接起来。网上节点分成两大类：主站和子站。主站，比如就地监控主站和远方通信主站，能够同网上任意子站通信，不过她们本身不需要设置数据采集系统，而是经过LAN搜集由各子站采集数据，不需要任何控制实施机构，经过LAN可将命令传送到对应子站去实施，所以主站实际上只是一个规约转换器（Gateway）。子站标准上按一次设备组织，比如一条线路、一个变电器等，每个子站（Bay）应包含保护、录波、测量及控制等全部功效。设计标准是：通常像继电保护那样尤其关键而又要快速决议功效。
变电站综合自动化应该改变常规保护装置不能和外界通信缺点，替换常规测量系统，如变送器、录波器、指针式仪表灯；改变常规操作机构，如操作盘、模拟盘、手动周期及手控无功赔偿等装置；替换常规告警、报警装置，如中央信号系统、光字牌等；替换常规电磁式、机械式防误闭锁设备；替换常规运动装置等
总而言之，综合自动化向着使电力系统运行和控制更方便、快捷、安全、灵活方向发展。

变电站是电力生产和分配关键步骤，对自动化要求格外紧迫和严格，而综合自动化发展促进了变电站乃至整个电网向更安全、稳定、高效方向前进，它将伴随电力系统、计算机技术、网络技术、通信技术发展而不停发展壮大。所以，系统继电保护和安全自动装置配置方案应考虑机、炉等设备承变能力，机、炉设备设计制造也应充足考虑电力系统安全经济运行实际需要。为了巨型发电机组安全，不仅应有完善继电保护，还应研究、推广故障估计技术。

参考文件
[1] 王广学. 电力系统接地故障点分析计算方法[J]. 电力系统自动化, 1986,(04) .
[2] 李银红,段献忠. 电力系统线路保护整定计算一体化系统[J]. 电力系统自动化, ,(09) .
[3] 黄彦全,肖建,蔡勇,李晋,唐磊. 新型微机反时限电流保护时间-电流特征工程应用[J]. 电力系统自动化, ,(23) .
[4] 毛锦庆,屠拂晓,邹卫华,聂娟红. 从加强主保护简化后备保护论变压器微机型继电保护装置[J]. 电力系统自动化, ,(18) .
[5] 许惠敏. 多互感线路接地距离保护计算方法探讨[J]. 电力系统自动化, 1996,(06) .
[6] 谈杏全,程小平. 高压电网短路曲线和零序保护范围研究[J]. 电力自动化设备, 1997,(04) .
[7] 窦乘国,彭鹏,赵梦华,王鲁宾,葛耀中. 微机式反时限过电流保护整定配合辅助计算软件[J]. 电力自动化设备, 1998,(04) .
[8] 程晓平. 简化距离保护整定计算方法[J]. 电力自动化设备, ,(10) .
[9] 毛锦庆,王澎. 从简化整定计算论线路微机型继电保护装置[J]. 电力自动化设备, ,(11) .
[10] 朱晓华,吴捷. 继电保护整定中短路电流计算问题[J]. 电网技术, ,(10) .
[11] 常风然,张洪. 微机保护定值计算[J]. 电网技术, ,(12) .
[12] 王广学,俸玲,李晓娟. 电力系统输电线路接地距离保护整定计算研究[J]. 电网技术, ,(02) .
[13] 曹国臣. 继电保护整定计算中故障计算通用方法[J]. 电网技术, ,(12) .
[14] 孙鸣,单永梅. 赔偿法在继电保护整定计算中应用[J]. 电网技术, ,(07) .
[15] 李银红,段献忠. 基于感受量接地距离保护整定方法探讨[J]. 电网技术, ,(08) .
[16] Working Group G27 of the Relay Standards Committee of the Power Systems Relaying Committee. IEEE standard inverse time characteristic equations for overcurrent relays[J] .IEEE Transactions on Power Delivery, 1999, 14 (3):868-872 .
[17] BLACKBURN J L. Applied Protective Relaying .Newark (NJ, USA): Westinghouse Electric Corporation, 1979, .
[18] Benmouyal G. Some Aspects of the Digital Implementation of Protection Time Functions .IEEE Trans on Power Delivery, 1990, 5(4) :1705-1713 .

毕 业 设 计（论 文）开 题 报 告
２．本课题要研究或处理问题和拟采取研究手段（路径）：
（1）绘制电力系统接线图；
（2）绘制电力系统阻抗图，包含正序、负序、零序三个序网等效图；
（3）建立电力系统设备参数表;所表示；
（4）建立电流、电压互感器参数表；
（5）确定继电保护整定需要满足电力系统规模及运行方法改变程度。
（6）电力系统各点短路计算结果；
（7）建立多种继电保护整定计算表；
（8）按继电保护功效分类，分别绘制出整定值图
（9）编写整定方案汇报书，着重说明整定标准、整定结果评价、存在问题及采取对策等。

毕 业 设 计（论 文）开 题 报 告
指导老师意见：
本课题关键对太原地域220kV继电保护方案进行选择和保护整定，经过对相关资料搜集查阅，该生对课题研究背景和意义有了比较深入了解，对保护设计和保护整定有了一定了解，同意开展下一步工作。

指导老师：
年 月 日
所在系审查意见：

教学主任：
年 月 日
