超市标准管理系统专业系统设计.doc

管 理 信 息 系 统
课程设计

13级市场营销一班
印长剑
李国梁

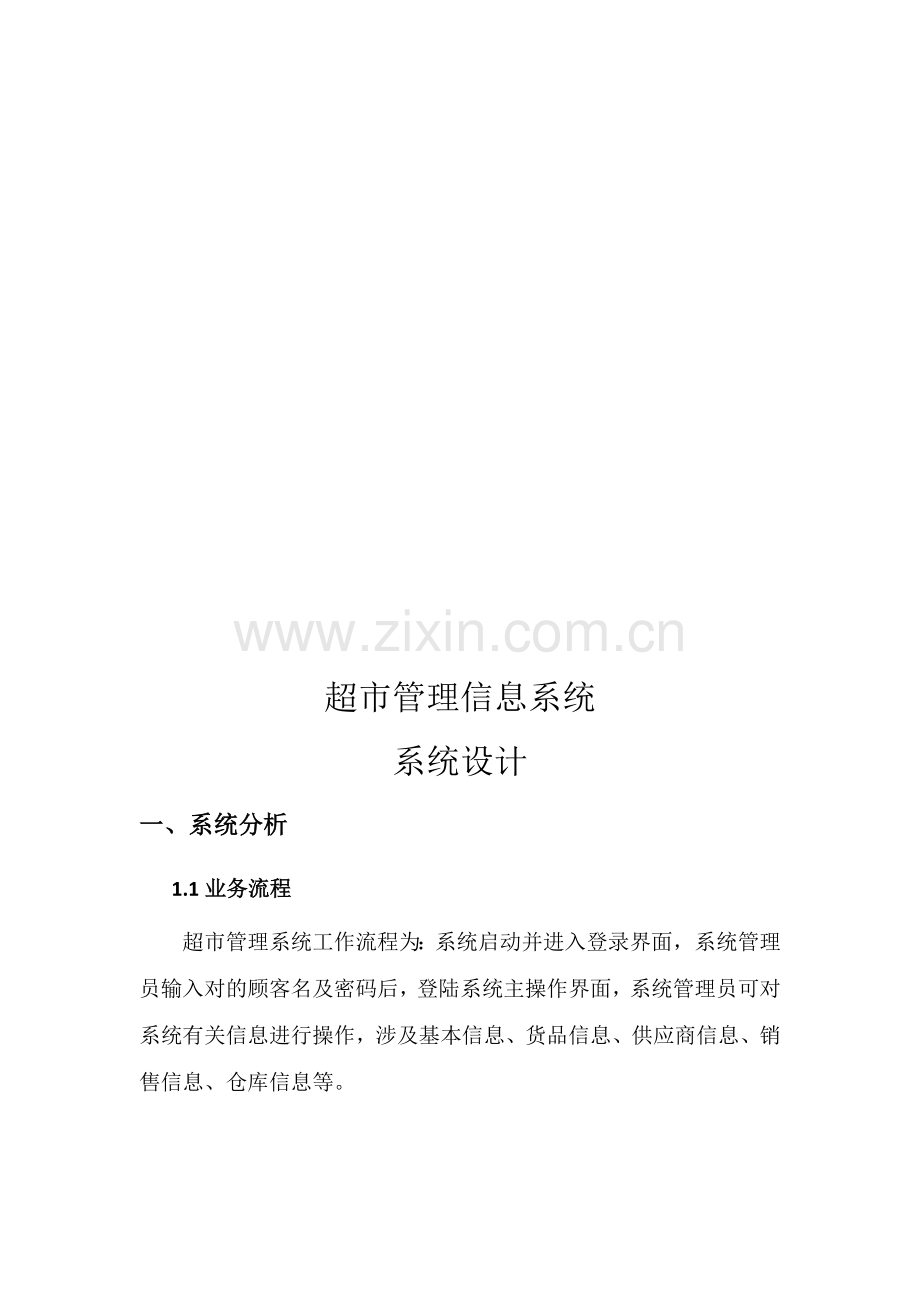

超市管理信息系统
系统设计
一、系统分析
1.1业务流程
超市管理系统工作流程为：系统启动并进入登录界面，系统管理员输入对的顾客名及密码后，登陆系统主操作界面，系统管理员可对系统有关信息进行操作，涉及基本信息、货品信息、供应商信息、销售信息、仓库信息等。

流程符号阐明：

业务流程图：

超市进销存管理系统工作流程为：系统启动并进入登录界面，系统管理员输入对的顾客名及密码后，登陆系统主操作界面，系统管理员可对系统有关信息进行操作，涉及基本信息、货品信息、供应商信息、销售信息、仓库信息等。

1.2数据流程
管理业务调查和分析不能挣脱物质要素，而信息系统分析最后目是从现行系统中舍去物流，抽象出信息流。小构成员从抽象和概括角度绘制了超市进销存管理信息系统数据流程图。
数据流程图绘制采用自顶向下逐渐求精办法，是构造化分层、模块构造。按照超市业务流程，咱们绘制了顶层、中层、底层数据流程图。
数据流程图符号解释：

F01：入库数据，身份核算等
F02：入库数据、身份核对、经手人等
F03：合同状况、供货商品状况、商品出入库状况
F04：商品编号、商品数量
F05：供货日期、经手人等与入库关于数据
F06：商品库存各种清单、记录、汇总等
F07：商品编号、商品数量
F08：商品数量
F09：商品编号、商品数量
F10：商品销售各种清单、记录、汇总等
F11：商品编号、商品数量
F12：商品编号、商品数量、金额、日期等
F13：商品编号、商品数量
F14：商品编号、商品数量，金额等
F15：金额
F16：商品编号、商品数量，金额
F17：合同状况、供货商品状况等

1.3数据字典
1.3.1 数据流字典
编号：1-01
标记符：F01
来源：P1供货商
去向：D2入库登陆
所含数据构造：入库时间、发货人、收货人、数量、单价、货品名称、货品属性
编号：1-02
标记符：F02
来源：P1供货商
去向：D1核对
所含数据构造：入库时间、发货人、收货人、数量、单价、货品名称、货品属性、证件号、电话
编号：1-03
标记符：F03
来源：S1合同
去向：D1核对
所含数据构造：供货商状况、合同步间、合同金额、合同货品数量、合同货品数量、违约状况、性质
编号：1-04
标记符：F04
来源：D1核对
去向：D2入库登陆
所含数据构造：商品编号、商品数量

编号：1-05
标记符：F05
来源：D2入库登陆
去向：S3入库状况
所含数据构造：商品编号、商品数量、规格、单价、生产厂商、入库时间、经手人
编号：1-06
标记符：F06
来源：D1核对
去向：F4总经理
所含数据构造：库存清单、记录报表、商品汇总
编号：1-07
标记符：F07
来源：S2库存
去向：D1核对
所含数据构造：库存清单、入库时间、入库数量、入库经手人、出库时间、出库数量、出库经手人
编号：1-08
标记符：F08
来源：D2入库登陆
去向：S2库存
所含数据构造：数据修改、入库经手人
编号：1-09
标记符：F09
来源：S2库存
去向：D3收银
所含数据构造：销售商品数量、单价、种类、收银员编号
编号：1-10
标记符：F10
来源：D3收银
去向：P4总经理
所含数据构造：总收入、时间、单价、商品种类
编号：1-11
标记符：F11
来源：D3收银
去向：D4销售记录修改
所含数据构造：收入时间、收入数量、单价、收银员编号、总收入
编号：1-12
标记符：F12
来源：D4销售记录修改
去向：S4销售状况入库
所含数据构造：商品数量、单价、商品种类

编号：1-13
标记符：F13
来源：D3收银
去向：P5客户
所含数据构造：商品种类、单价、时间、商品总额、打折状况
编号：1-14
标记符：F14
来源：P5客户
去向：D3收银
所含数据构造：优惠卡编码、单价、商品数量、付款金额
编号：1-15
标记符：F15
来源：P5客户
去向：D4销售记录修改
所含数据构造：商品数量、单价、退货因素编号、退货金额、时间
编号：1-16
标记符：F16
来源：P5客户
去向：P6客户服务中心
所含数据构造：商品数量、单价、退货因素编号、时间

编号：1-17
标记符：F17
来源：P1供货商
去向：S1合同
所含数据构造：合同步间、合同金额、合同货品数量、违约状况性质

1.3.2 数据存储字典
编号：2-01
标记符：S1
流入数据流：P1供货商
流出数据流：D1核对
数据构造：时间、商品数量、商品种类、单价、经手人
阐明：登记货品发放清单
编号：2-02
标记符：S2
流入数据流：D2入库登陆
流出数据流：D1核对、D3收银
数据构造：商品数量、商品种类、单价、时间、发货人证件号
阐明：入库核对

编号：2-03
标记符：S3
流入数据流：D2入库登陆
流出数据流：
数据构造：商品数量、种类、时间、单价
阐明：
编号：2-04
标记符：S4
流入数据流：D4销售记录修改
流出数据流：
数据构造：商品数量、时间、商品种类、单价、退货因素编号
阐明：

3.3.3 数据解决字典
编号：3-01
标记符：D1
流入数据流：S1合同
流出数据流：D2入库登陆
解决逻辑状况：依照合同状况和货品状况判断与否生成库存信息
阐明：管理

编号：3-02
标记符：D2
流入数据流：D1核对
流出数据流：S3入库状况
解决逻辑状况：依照合同状况和货品状况生成库存信息
阐明：登记、管理

编号：3-03
标记符：D3
流入数据流：S2库存、P5客户
流出数据流：P5客户
解决逻辑状况：依照客户需求生成需求单
阐明：管理

编号：3-04
标记符：D4
流入数据流：D3收银、P5客户
流出数据流：S4销售状况入库
解决逻辑状况：依照客户使用和退换状况修改销售数据库
阐明：登记、管理

二、系统设计
系统设计任务就是根据系统分析文档资料，采用对的办法来拟定系统各功能模块在计算机内应当由哪些程序构成，它们之间用什么方式联结在一起以构成一种最佳系统机内构造，同步还要使用一定工具将所设计成果表达出来，此外考虑到实现系统功能需要，还要进行数据库详细设计、编码设计、输入/输出界面（人—机界面）设计等等 。
系统设计阶段为系统实行阶段各项工作准备必要技术资料和关于文献，系统设计地环节大体可以分为五某些。
第一步进行数据库物理设计。依照总体方案及系统分析实际需求，考虑数据库存储方式（集中式或分布式）；考虑物理库数量及每一种物理库所包括数据库表内容；从查询解决效率等方面考虑数据库表索引问题等等。
第二步进行编码设计。编码是系统重要构成某些，与数据规范性和互换性密切有关，编码一旦被设计解决将会永久使用并常驻于数据库中，因而需要在系统设计阶段给出具备永久性、稳定性编码设计方案。
第三步进行界面设计。构造良好界面是将来系统可以顺利运营重要前提，要使信息系统使用起来更加舒服、更加高效就需要在界面设计方面具备一种全新设计方略，这个设计方略要在程序设计之前完毕。
第四步进行系统功能设计。功能设计是在前面所有工作基本上进行，它重要是采用“自顶向下”原则考虑模块划分与设计，使模块内部以及模块与模块之间连接具备合理构造。功能设计成果表达方式可以有两种：一种是运用“构造图”来描述模块功能和模块之间信息互换；另一种是用Rational Rose工具来描述。功能设计中普通有一组评价原则来对设计成果进行评价，同步使用一组设计原则对系统模块进行优化设计。如何去评价一种系统设计？系统设计地目的是要使所设计系统必要满足系统逻辑模型各项功能规定，同步要提高系统性能。系统设计地目的是评价和衡量系统设计方案优劣基本原则，也是选取系统设计方案重要根据，评价系统设计目的实现限度应从下几方面：
系统效率
系统工作质量
系统可变更性
系统通用性
系统可靠性等方面
系统设计地重要内容涉及：总体构造设计和逻辑构造设计。下面就详细分析如何实行系统设计地这两个方面。

1.1数据库设计
1.1.1 数据库概念设计
实体间关系：

管理员信息关系

商品信息关系

商品数据关系

库存数据关系

货品出库信息

货品入库实体

2.1.2 数据库构造设计
依照系统分析所定义数据字典，设计出超市进销存管理信息系统数据库中各个数据表，涉及系统顾客数据表、商品信息数据表、商品销售数据表、商品库存数据表、客户购物车数据表和购物车登记表共6个数据表，各数据表构造分别如下所示：
1． 系统顾客数据表
字段名
数据类型
宽度
与否容许为NULL
顾客名（涉及合同者）
字符型
5
否
口令
字符型
6
否
权限
字符型
1
否

2．商品信息数据表
字段名
数据类型
宽度
与否容许为NULL
商品编号
字符型
6
否
商品名称
字符型
25
否
价格
数值型
6（2位小数）
否
单位
字符型
10
否
商品类别
字符型
10
否
厂家
字符型
50
否

3．商品销售数据表
字段名
数据类型
宽度
与否容许为NULL
编号
字符型
11
否
货编号
字符型
6
否
数量
数值型
4
否
日期
日期时间型

否

4．库存数据表
字段名
数据类型
宽度
与否容许为NULL
编号
字符型
6
否
存量
数值型
4
否
下限
数值型
3
否

5．货品入库信息表
字段名
数据类型
宽度
与否容许为NULL
编号
int
4

名称
varchar
50
是
价格
float
8
是
数量
float
8
是
增长时间
datetime
8
是

6．货品信息表
字段名
数据类型
宽度
与否容许为NULL
编号
varchar
50
是
名称
varchar
50
是
价格
float
8
是
商品类别
varchar
50
是
单位
varchar
50
是
厂商
varchar
50
是
日期
datetime
8
是

2.2输入输出设计
顾客界面大某些功能都是以管理模块为前提，由于客户模块所显示数据大某些需要通过管理模块来添加。因而，咱们一方面要来简介管理模块设计与开发。管理模块相对客户模块要复杂某些，由于在这里需要对所有信息进行维护，涉及浏览、增长、修改和删除等操作。为了便于系统维护，页面命名才用“模块名+功能名”方式。概括起来，管理模块具备如下功能：管理员管理、货品维护、货品入库维护、销售记录维护、库存信息维护。
顾客登录界面

打开系统首页，界面实现功能是核查系统管理员身份，以保证系统安全。

系统主操作界面

界面可分为三某些，上方为系统名称
中层为系统功能列表，管理员对系统可进行所有操作功能都可在此进行选取。
下层为操作界面，当未选取任何操作时，系统显示欢迎辞。

货品信息管理界面

此系列页面重要功能是管理货品信息，故布面除可以显示所有系统已有货品详细信息，涉及货品名称、商品编号、单位、其她阐明等。
货品入库信息：

此页面所完毕功能是将货品入库信息输入系统数据库，界面清晰，操作简便。
销售记录管理

可通过此界面输入有关名称和编号进行销售记录查询.
销售记录添加：

此页面所完毕功能是将销售记录输入系统数据库，界面清晰，操作简便。

2.4代码设计
(1)顾客登录：
系统顾客数据表用于保存系统顾客帐户信息，涉及顾客名和密码，数据表命名为SysUserData，顾客对的输入顾客名和密码之后，可以成功登录超市进销存管理系统主界面进行有关操作。

(2) 添加商品信息：
添加商品信息数据表用于增长每种商品基本信息，涉及编号、名称、单价、商品类别、单位和厂家，数据表命名为ADD，编号形式如X00001、XC0001。

(3) 商品销售记录：
商品销售数据表用于保存每种商品销售记录数据，涉及销售记录编号、日期、货编号，命名为DrugSales，“编号”用于惟一标记一种商品单笔销售记录，形式如、，其中04为年、07为月、30为日。

(4) 货品入库信息：
货品入库信息表用于保存每种商品库存信息，涉及库存编号、库存量和库存下限，数据表命名为DrugStore，各种商品库存编号与商品信息表中商品编号一致。

(5) 商品管理界面
商品管理信息表用于顾客进行有关增删改查功能，输入商品有关信息可以对商品进行管理。

三、解决流程设计
3.1进销存数据解决流程图

商品数据

库存单
销售清单

供应商
销售部
库存解决

入库单
库存信息

库存数据

3.2进销存数据解决流程图
