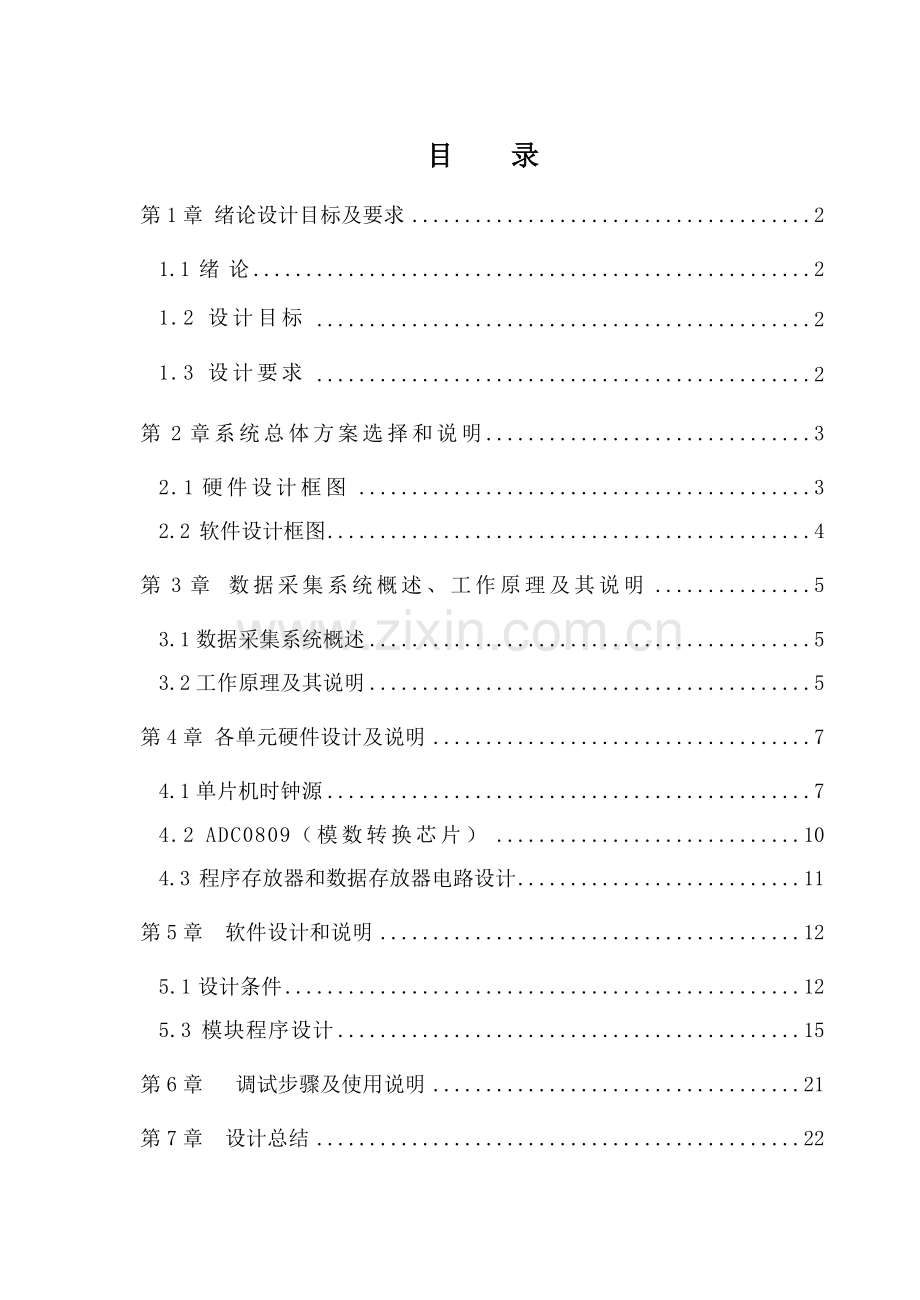

目 录第1章绪论设计目标及要求21.1 绪 论21.2 设计目标21.3 设计要求2第2章系统总体方案选择和说明32.1硬件设计框图32.2 软件设计框图4第3章 数据采集系统概述、工作原理及其说明53.1数据采集系统概述53.2工作原理及其说明5第4章 各单元硬件设计及说明74.1单片机时钟源74.2 ADC0809（模数转换芯片）104.3 程序存放器和数据存放器电路设计11第5章 软件设计和说明125.1设计条件125.3 模块程序设计15第6章 调试步骤及使用说明21第7章 设计总结22参考文件23附 录24A、系统电路原理图：24B、程序25电气信息学院课程设计评分表31第1章 绪论设计目标及要求1.1 绪 论伴随计算机技术飞速发展和普及，数据采集系统也快速地得到应用。在生产过程中，应用这一系统可对生产现场工艺参数进行采集，监视和统计，为提升产品质量，降低成本提供信息和手段。在科学研究中，应用数据采集系统可取得大量动态信息，是研究瞬间物理过程有力工具，也是获取科学奥秘关键手段之一。总而言之，不管在哪个应用领域中，数据采集和处理越立即，工作效率就越高，取得经济效益也越高。本设计采取ATMEGA16单片机作为数据采集系统控制关键，系统分为数据采集模块、A/D转换模块、系统控制模块、键盘模块、显示模块等几部分。1.2 设计目标利用单片机为关键设计一个多路数据采集系统，要求每个通道信号经A/D转换后以10进制数在LED 显示器上显示，并能够经过键盘操作切换显示不一样通道采样值。1.3 设计要求 本课题要求利用单片机为关键设计一个八路数据采集系统，要求每个通道信号经A/D转换后以10进制数在LED 显示器上显示，并能够经过键盘操作切换显示不一样通道采样值。本系统中包含8路模拟量输入，范围0-5V。要求对8个通道模拟量进行巡回采样，再将采集数据进行工程量化转换后在LED显示器上显示，并能经过按键切换所选通道采样数据。 第2章 系统总体方案选择和说明2.1硬件设计框图经典数据采集系统配置图2.1所表示，有已实现集成化，多个传感器预处理电路输出接入多路模拟开关，然后经过取样/保持电路和A/D转换后进入CPU系统。生产工艺现场传感器1传感器2传感器R.预处理系统多路模拟开关.A/D转换器计算机或其它微处理 器 图2.2 经典数据采集系统配置图（1） 传感器是经典利用多种原理将被测物理量转化为电信号。（2） 预处理模块是将模拟信号进行调整、放大，在模拟电路方便实现基础上对信号进行自动赔偿、自动校正，抑制温漂模块。（3） 数据采集A/D模块将模拟信号进行采样、量化，转化为数字信号.（4） 计算机可能为PC机、单片机或其它专用处理器，含有数据存放、记忆和信息处理功效，含有判定、决议处理功效。2.2 软件设计框图信号选择单通道/八通道循环A/D转换并送到70H77H单元选择被测通道，并确定存放地址指定内容送到显示器A/D转换值存入78H7AH单元 通道选择信号随动显示循环显示A/D转换值存入78H7AH单元 A/D转换并送到70H77H单元移动指针指向下通道存放地址选择被测通道，并确定存放地址指定内容送到显示器开始图2.2软件设计框图第3章 数据采集系统概述、工作原理及其说明3.1数据采集系统概述数据采集是信息科学一个关键组词成部分，信息技术关键是信息获取，通信和计算机技术，常被称为3C技术，其中信息获取是基础和前提。数据采集是获取信息关键手段，它伴随科学技术进步而得到快速发展。现在多种多样数据采集系统已得到广泛应用，新型数据采集系统仍不停涌现。伴随科学技术发展和普及，数字设备正越来越多地替换模拟设备，在生产过程控制和科学研究等广泛领域中，计算机控制技术正发挥着越来越关键作用，然而外部世界大部分信息是以连续改变物理量形式出现，比如温度、压力、位移、速度等。要将这些信息送入计算机进行处理，就必需先将这些连续物理量离散化，并进行量化编码，从而变成数字量，这个过程就是数据采集。数据采集系统是计算机和外部世界联络桥梁。数据采集技术是信息科学关键组成部分，它是以传感器技术、信号检测和处理、电子学、计算机技术等方面技术为基础而形成一个综合应用技术学科，已广泛应用于国民经济和国防建设各个领域，而且伴随科学技术发展，尤其是计算机技术发展和普及，数据采集技术有宽广发展前景。 3.2工作原理及其说明 1 、采取80C52单片机和ADC0809组成一个八路数据采集系统。 2 、能够顺利采集各个通道信号。 3 、采集信号动态范围：05V。 4 、每个通道采样速率：100 sps。 5 、在面包板上完成电路，将采集数据送入单片机70H77H存放单元。 6 、编写对应单片机采集程序抵达要求性能： 8路输入模拟信号数值显示电路由A/D转换、数据处理及显示控制等组成。A/D转换由集成电路0809完成。0809含有8路模拟输入端口，地址线（2325脚）可决定对哪一路模拟输入作A/D转换。第22脚为地址锁存控制，当输入为高电平时，对地址信号进行锁存；6脚为测试控制，当输入一个2微秒宽脉冲时，就开始A/D转换；7脚为A/D转换结束标志，当A/D转换数据结束时，7脚输出高电平；9脚为A/D转换数据输出许可控制，当OE脚为高电平时，A/D转换数据从端口输出；10脚为0809时钟输入端，利用单片机30脚六分频晶振信号再经过74hc193二分频得到。单片机P1、P3端口作4位LED数码管显示控制，P0端口作A/D转换数据读入用，P2端口用作A/D转换控制。第4章 各单元硬件设计及说明4.1单片机时钟源4.1.1单片机时钟源电容C1、C2和晶振(6MHz)组成8031外部时钟源电路（图4.1.1），将C1、C2和晶振组成回路称为LC并联谐振回路，晶振起电感作用，谐振频率由晶振频率所决定，8031单片机晶振能够选12MHz12MHz。电容C1、C2取值通常在20Pf100pF之间(在60pF70pF时，频率比较稳定)。图4.1.1单片机时钟源采取80C52单片机作为数据处理及显示芯片，80C52芯片管脚图以下：图3.1 80C52单片机引脚图各管脚说明： VCC（40）： 供电电源 GND（20）:接地 P0（3239）口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存放器，它能够被定义为数据/地址第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必需被拉高。 P1（18）口：P1口是一个内部提供上拉电阻8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是因为内部上拉缘故。在FLASH编程和校验时，P1口作为第八位地址接收。 P2（2128）口：P2口为一个内部上拉电阻8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并所以作为输入时，P2口管脚被外部拉低，将输出电流。这是因为内部上拉缘故。P2口当用于外部程序存放器或16位地址外部数据存放器进行存取时，P2口输出地址高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存放器进行读写时，P2口输出其特殊功效寄存器内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 P3（1017）口：P3口管脚是8个带内部上拉电阻双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，因为外部下拉为低电平，P3口将输出电流（ILL）这是因为上拉缘故。P3口作为AT89C51部分特殊功效口，管脚 备选功效 表4.1 80C52单片机P3口引脚功效端口引脚第二功效P3.0RXD (串行输入口)P3.1TXD（串行输出口）P3.2 (外部中止0)P3.3（外部中止1）P3.4T0（定时器0）P3.5T1（定时器1）P3.6（外部数据存放器写选通）P3.7（外部数据存放器全部选通）RST（9）：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期高电平时间。 PSEN（29）：外部程序存放器选通信号。在由外部程序存放器取指期间，每个机器周期两/PSEN有效。但在访问外部数据存放器时，这两次有效/PSEN信号将不出现。EA / VPP（31）：当/EA保持低电平时，则在此期间外部程序存放器（0000H-FFFFH），不管是否有内部程序存放器。注意加密方法1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存放器。在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。 XTAL1（18）：反向振荡放大器输入及内部时钟工作电路输入。 XTAL2（19）：来自反向振荡器输出。电容C1、C2和晶振(6MHz)组成8031外部时钟源电路，将C1、C2和晶振组成回路称为LC并联谐振回路，晶振起电感作用，谐振频率由晶振频率所决定，8031单片机晶振能够选12MHz12MHz。电容C1、C2取值通常在20Pf100pF之间(在60pF70pF时，频率比较稳定)。4.2 ADC0809（模数转换芯片）本系统采取ADC0809来转换模拟信号，其管脚图以下：ADC0908引脚功效说明： 图4.2 ADC0809引脚图ADC0809引脚功效说明 IN0IN7（15,2628）：8路模拟量输入端。 2-12-8（8.14.15.17.18.19.20.21）：8位数字量输出端。 ADDA、ADDB、ADDC（2325）：3位地址输入线，用于选通8路模拟输入中一路 ALE（22）：地址锁存许可信号，输入，高电平有效。 START（6）： AD转换开启脉冲输入端，输入一个正脉冲（最少100ns宽）使其开启（脉冲上升沿使0809复位，下降沿开启A/D转换）。 EOC（7）： AD转换结束信号，输出，当AD转换结束时，此端输出一个高电平（转换期间一直为低电平）。 OE（9）：数据输出许可信号，输入，高电平有效。当AD转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。 CLK（10）：时钟脉冲输入端。要求时钟频率不高于640KHZ。 REF（+）、REF（-）（12.16）：基准电压。 Vcc（11）：电源，单一5V。 GND（13）：地。4.3 程序存放器和数据存放器电路设计 EPROM2716是8031单片机程序存放器，用于存放指令，常数及表格。其地址范围为0000H07FFH。片选端接地，表示2716总是处于选通状态。开机后，由8031PSEN控制端(低电平有效)，自动实施从0000H开始程序。假如从EPROM中取常数或查表，则需要实施MOVCA，A+DPTR指令。RAM6116是8031单片机数据存放器，用于存放采集数据及数据计算和处理结果等。它地址范围也是0000H07FFH，但不会和EPROM2716地址发生冲突。因为它片选端是经过8031地址线控制。当地址线P26 =0 时，RAM6116才选通。8031实施MOVXDPTR，A指令能够产生信号，将累加器A内容送片外数据存放器。实施MOVX A，DPTR指令能够产生信号，将片外数据存放器由DPTR指定地址单元中内容送至累加器A。DPTR表示16位地址计数器内容，它能够经过实施MOVDPTA，#addrl6指令被赋值。第5章 软件设计和说明5.1设计条件本系统8路模拟量输入，范围0-5V。要求对8个通道模拟量进行巡回采样，再将采集数据进行工程量转换后在LED显示器上显示，并能经过按键切换所选通道采样数据。5.2编程思想和步骤图编程思想：依据硬件电路图，我们应用汇编语言进行编程。首先在P2.4和P2.3引脚提供正脉冲，开启A/D转换，因转换需要一定时间，所以需延时等候；然后读取数据，利用软件编程，将二进制数转换为十进制数，送到数码管显示；从左到右轮番点亮显示器各位，对于显示器每一位来说，每隔一段时间点亮一次，利用人视觉暂留功效能够看到整个显示，但必需确保扫描速度足够快，字符才不闪烁，利用单片机P1口提供显示段码，P3口低四位提供位码，数码管第一位显示通道数，后三位显示0255采集数据。步骤图以下所表示：将转换结果个位送到数码管显示5.1 主程序步骤图5.2.1主程序步骤图开始开启测试AD转换结束P3.7=1？取数据P2.5=10809地址加1地址小于8？结束YNNY5.2.2 模数转换步骤图5.3 模块程序设计1、初始化程序 系统上电时，将70H77H内存单元清0，P2口置1.CLEARMEMIO: CLR A MOV P2,A ；P2口置0 MOV R0,#70H ；内存循环清零（70H7BH） MOV R2,#0CH LOOPMEM: MOV R0，A INC R0 DJNZ R2，LOOPMEM MOV A,#OFFH MOV P0,A ；P0，P1，P3端口置1 MOV P1,A MOV P3,A RET ；子程序返回2、主程序 在刚上电时，因70H77H内存单元数据为0，则每一通道数码管显示值全部是000.当进行一次测量后，将显示出每一通道AD转换值。每个通道数据显示时间在1S左右。主程序在调用显示程序和测试程序之间循环，其步骤图如5.1.1。汇编程序：START: LCALL CLEARMEMIO ；初始化MAIN: LCALL DISPLAY；显示数据一次 LCALL TEST；测量一次 AJMP MAIN；返回MAIN循环 NOP；PC值犯错处理 NOP；空操作 NOP；空操作 LJMP START；重新复位开启DISPLAY： MOV R3,#08H；8路信号循环显示控制 MOV R0,#70H；显示数据初值（70H77H） MOV 7BH,#00H；显示通道路数（07）DISLOOP1：MOV A,R0 ；显示数据转为3位十进制BCD MOV B,#100；7AH、79H、78H显示单元内 DIV AB；显示数据除100 MOV 7AH,A；商入7AH MOV A,#10；A放入数10 XCH A,B；余数和数10交换 DIV AB；余数除10 MOV 79H,A；商入79H MOV 78H,B；余数入78H MOV R2,#0FFH；每路显示时间控制4ms*255DISLOOP2：LCALL DISP；调4位LED显示程序 DJNZ R2,DISPLOOP2；每路显示是时间控制 INC R0；显示下一路 INC 7BH；通道显示数值加1 DJNZ R3,DISLOOP1 ；8路显示未完转DISLOOP1再循环 RET；8路显示完子程序结束LED共阳显示子程序，显示内容78H7BH，数据在P1输出，列扫描在P3.0P3.3口DISP： MOV R1,#78H；赋显示数据单元首地址 MOV R5,#0FEH；扫描字PLAY： MOV P1,#0FFH；关显示 MOV A,R5；取扫描字 ANL P3,A；开显示 MOV A,R1；取显示数据 MOV DPTR,#TAB；取段码表首地址 MOVC A,A+DPTR ；查显示数据对应段码 MOV P1,A；段码放入P1口 LCALL DL1MS；显示1ms INC R1；指向下一地址 MOV A,P3；取P3口扫描字 JNB ACC.3，ENDOUT；4位显示完转ENDOUT RL A；扫描字循环左移 MOV R5,A；扫描字放入R5暂存 MOV P3,#0FFH；显示暂停 ALMP PLAY；转PLAY循环 ENDOUT： MOV P3,#0FFH；显示数据，端口置1 MOV P1,#0FFH RET；子程序返回LED数码显示管用共阳段码表，分别对应09，最终一个是“熄灭符”TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH,1ms延时子程序，LED显示用DL1MS: MOV R6,#14HDL1： MOV R7,#19HDL2： DJNZ R7,DL2 DJNZ R6，DL1 RET3、显示子程序采取动态扫描法实现4位数码管数值显示。测量所得AD转换数据放70H77H内存单元中。测量数据在显示时需经过转换成十进制BCD码放在78H7BH中，其中7BH存放通道表指数。寄存器R3用作8路循环控制，R0用作显示数据地址指针。4、模数转换测量子程序 模数转换测量子程序是用来控制对0809 八路模拟输入电压AD转换，并对应数值移入70H77H内存单元，其步骤图如5.1.2。TEST： CLR A；清累加器A MOV P2,A；清P2口 MOV R0,#70H；转换值存放首地址 MOV R7,#08H；转换8次控制 LCALL TESRART；开启测试WAIT： JB P3.7，MOVD；等A/D转换结束信号后转MOVD： AJMP WAIT；P3.7为0，等候TESTART： SETB P2.3；锁存测试通道地址 NOP；延时2微秒 NOP CLR P2.3；测试通道地址锁存完成 SETB P2.4；开启测试，发开始脉冲 NOP；延时2微秒 NOP CLR P2.4；发开启脉冲完成 NOP；延时4微秒 NOP NOP NOP；子程序调用结束 RET取A/D转换数据至70H77H内存单元MOVD： SETB P2.5；0809输出许可 MOV A,P0；将A/D转换值入A MOV R0，A；放入内存单元 CLR P2.5；关闭0809输出 INC R0；内存地址加1 MOV A,P2；通道地址移入A INC A；通道地址加1 MOV P2，A；通道地址送0809 CLR C；清进位标志 CJNE A,#08H,TESTCON ；通道地址不等于8转TESTCON在测试 JC TESTCON；通道地址小于8转TESTCON在测试 CLR A；大于或等于8，A/D转换结束，恢复端口 MOV P2，A；P2口置0 MOV A, #0FFH MOV P0，A；P0口置1 MOV P1，A；P1口置1 MOV P3，A；P3口置1 RET；取A/D转换数据结束TESTCON: LCALL TESTART；再发测试开启脉冲 LJMP WAIT；跳至WAIT，等候A/D转换结束信号 END；程序结束第6章 调试步骤及使用说明因为程序比较多，整体调试不轻易发觉和更正错误，故采取子程序调试方法，但要明确子程序具体功效。比如：调试显示子程序时，只将显示子程序进行汇编，确定无误后单步实施，观察CPU窗口和DATA窗口和CODE窗口对应单元改变是否跟预期一样。假如有问题找出问题所在。采取各个击破方法调试好各个子程序。 确定各子程序无误后，再调试完整程序，要注意各子程序之间衔接和和主程序之间调用和返回。运行后，观察有没有键盘显示功效。若运行结果不正确，首先应依据程序运行实际现象分析判定哪些原因可引发相关故障，再经过调试方法逐一认证和排除。经过反复调试，发觉并排除软件和硬件存在各类问题，以满足系统设计预期目标。 第7章 设计总结课程设计是培养学生综合利用所学知识,发觉,提出,分析和处理实际问题,锻炼实践能力关键步骤,是对学生实际工作能力具体训练和考察过程.伴随科学技术发展日新日异，单片机已经成为当今计算机应用中空前活跃领域， 在生活中能够说得是无处不在。所以作为二十一世纪大学来说掌握单片机开发技术是十分关键。回顾起此次单片机课程设计，我仍感慨颇多，确实，从选题到定稿，从理论到实践，在靠近两星期日子里，能够说得是苦多于甜，不过能够学到很多很多东西，同时不仅能够巩固了以前所学过知识，而且学到了很多在书本上所没有学到过知识。经过这次课程设计使我知道了理论和实际相结合是很关键，只有理论知识是远远不够，只有把所学理论知识和实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提升自己实际动手能力和独立思索能力。在设计过程中碰到问题，能够说得是困难重重，这毕竟第一次做，难免会碰到过多种多样问题，同时在设计过程中发觉了自己不足之处，对以前所学过知识了解得不够深刻，掌握得不够牢靠，比如说不懂部分元器件使用方法，对单片机汇编语言掌握得不好经过这次课程设计以后，一定把以前所学过知识重新温故。这次课程设计最终顺利完成了，在设计中碰到了很多编程问题，最终在同学们探讨下在蔡老师辛勤指导下，最终游逆而解。同时，在蔡老师那里我学得到很多实用知识，在次我表示感谢！同时，对给过我帮助全部同学和各位指导老师再次表示忠心感谢！参考文件1. 单片机应用系统设计 何立民 编 北航出版社2. 单片机原理及应用 王迎旭 主编 机械工程出版社3. 51系列单片机设计实例 楼然苗 等编 北航出版社4. 51单片机应用系统开发经典实例戴家 等编 中国电力出版社5. 单片微型计算机原理及接口技术陈光东 等编 华中科技大学出版社6. 单片机实用系统设计技术房小翠 编 国防工业出版社附 录 A、系统电路原理图：系统电路原理图B、程序7077H存放采样值，78H7BH存放显示数据，一次个位，十位百位，通道标志。 主程序和中止程序入口ORG 0000H ；程序实施开始地址LJMP START ；跳至START实施ORG 0003H ；外中止0中止入口地址RETI ；中止返回（不开中止）ORG 000BH ；定时器T0中止入口地址RETI ；中止返回（不开中止）ORG 0013H ；外中止1中止入口地址RETI ；中止返回（不开中止）ORG 001BH ；定时器T1中止入口地址RETI ；中止返回（不开中止）ORG 0023H ；串行口中止入口地址RETI ；中止返回（不开中止）ORG 002BH ；定时器T2中止入口地址RETI ；中止返回（不开中止）初始化程序中各变量CLEARMEMIO: CLR A MOV P2,A ；P2口置0 MOV R0,#70H ；内存循环清零（70H7BH） MOV R2,#0CH LOOPMEM: MOV R0，A INC R0 DJNZ R2，LOOPMEM MOV A, #OFFH MOV P0, A ；P0，P1，P3端口置1 MOV P1, A MOV P3, A RET ；子程序返回主程序START: LCALL CLEARMEMIO ；初始化MAIN: LCALL DISPLAY；显示数据一次 LCALL TEST；测量一次 AJMP MAIN；返回MAIN循环 NOP；PC值犯错处理 NOP；空操作 NOP；空操作 LJMP START；重新复位开启DISPLAY: MOV R3,#08H；8路信号循环显示控制 MOV R0,#70H；显示数据初值（70H77H） MOV 7BH,#00H；显示通道路数（07）DISLOOP1： MOV A,R0 ；显示数据转为3位十进制BCD码存入 MOV B,#100 ；7AH、79H、78H显示单元内 DIV AB；显示数据除100 MOV 7AH,A；商入7AH MOV A,#10；A放入数10 XCH A,B；余数和数10交换 DIV AB；余数除10 MOV 79H,A；商入79H MOV 78H,B；余数入78H MOV R2,#0FFH；每路显示时间控制4ms*255 DISLOOP2： LCALL DISP；调4位LED显示程序 DJNZ R2,DISPLOOP2；每路显示是时间控制 INC R0；显示下一路 INC 7BH；通道显示数值加1 DJNZ R3,DISLOOP1 ；8路显示未完转DISLOOP1再循环 RET；8路显示完子程序结束LED共阳显示子程序，显示内容78H7BH，数据在P1输出，列扫描在P3.0P3.3口DISP： MOV R1,#78H；赋显示数据单元首地址 MOV R5,#0FEH；扫描字PLAY： MOV P1,#0FFH；关显示 MOV A,R5；取扫描字 ANL P3,A；开显示 MOV A,R1；取显示数据 MOV DPTR,#TAB；取段码表首地址 MOVC A,A+DPTR；查显示数据对应段码 MOV P1,A；段码放入P1口 LCALL DL1MS；显示1ms INC R1；指向下一地址 MOV A,P3；取P3口扫描字 JNB ACC.3，ENDOUT；4位显示完转ENDOUT RL A；扫描字循环左移 MOV R5,A；扫描字放入R5暂存 MOV P3,#0FFH；显示暂停 ALMP PLAY；转PLAY循环 ENDOUT： MOV P3,#0FFH；显示数据，端口置1 MOV P1,#0FFH RET；子程序返回LED数码显示管用共阳段码表，分别对应09，最终一个是“熄灭符”TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH,1ms延时子程序，LED显示用DL1MS: MOV R6,#14HDL1： MOV R7,#19HDL2： DJNZ R7,DL2 DJNZ R6，DL1 RET模数转换测量子程序TEST： CLR A；清累加器A MOV P2,A；清P2口 MOV R0,#70H；转换值存放首地址 MOV R7,#08H；转换8次控制 LCALL TESRART；开启测试WAIT： JB P3.7，MOVD；等A/D转换结束信号后转MOVD: AJMP WAIT；P3.7为0，等候TESTART： SETB P2.3；锁存测试通道地址 NOP；延时2微秒 NOP CLR P2.3；测试通道地址锁存完成 SETB P2.4；开启测试，发开始脉冲 NOP；延时2微秒 NOP CLR P2.4；发开启脉冲完成 NOP；延时4微秒 NOP NOP NOP；子程序调用结束 RET取A/D转换数据至70H77H内存单元MOVD： SETB P2.5；0809输出许可 MOV A,P0；将A/
