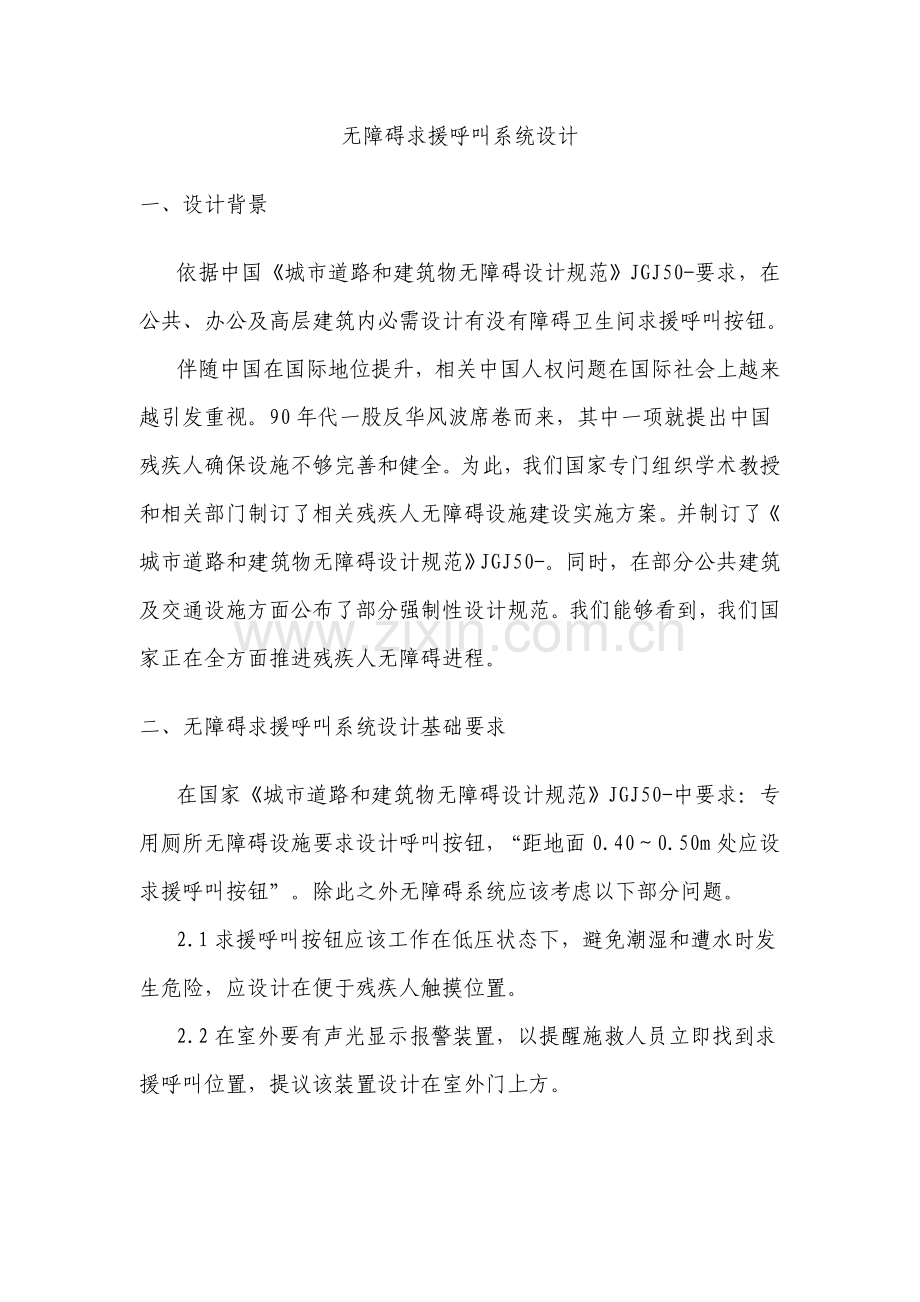

无障碍求援呼叫系统设计
一、设计背景
依据中国《城市道路和建筑物无障碍设计规范》JGJ50-要求，在公共、办公及高层建筑内必需设计有没有障碍卫生间求援呼叫按钮。
伴随中国在国际地位提升，相关中国人权问题在国际社会上越来越引发重视。90年代一股反华风波席卷而来，其中一项就提出中国残疾人确保设施不够完善和健全。为此，我们国家专门组织学术教授和相关部门制订了相关残疾人无障碍设施建设实施方案。并制订了《城市道路和建筑物无障碍设计规范》JGJ50-。同时，在部分公共建筑及交通设施方面公布了部分强制性设计规范。我们能够看到，我们国家正在全方面推进残疾人无障碍进程。
二、无障碍求援呼叫系统设计基础要求
在国家《城市道路和建筑物无障碍设计规范》JGJ50-中要求：专用厕所无障碍设施要求设计呼叫按钮，“距地面0.40～0.50m处应设求援呼叫按钮”。除此之外无障碍系统应该考虑以下部分问题。
2.1求援呼叫按钮应该工作在低压状态下，避免潮湿和遭水时发生危险，应设计在便于残疾人触摸位置。
2.2在室外要有声光显示报警装置，以提醒施救人员立即找到求援呼叫位置，提议该装置设计在室外门上方。
2.3对于设有多个求援呼叫按钮项目要求进行位置编码，值班人员能够依据位置编码找到需要救助人员位置。
2.4 还需要考虑应急供电要求，在停电状态下是比较轻易出现问题，这时应确保系统正常工作。
三、设计原理
独立无障碍卫生间设计：在无障碍设施周围设置求援呼叫按钮，室外门上方设置声光报警显示器，编码按楼层采取两位编码。
无障碍卫生间和男女卫生间混合设计：在室内分别设计求援呼叫按钮，室外分别设置声光报警显示器，假如男女卫生间相邻可设置相同编码，报警时那个卫生间按下求援呼叫按钮对应声光显示器报警发光，以免误进卫生间造成无须要麻烦。

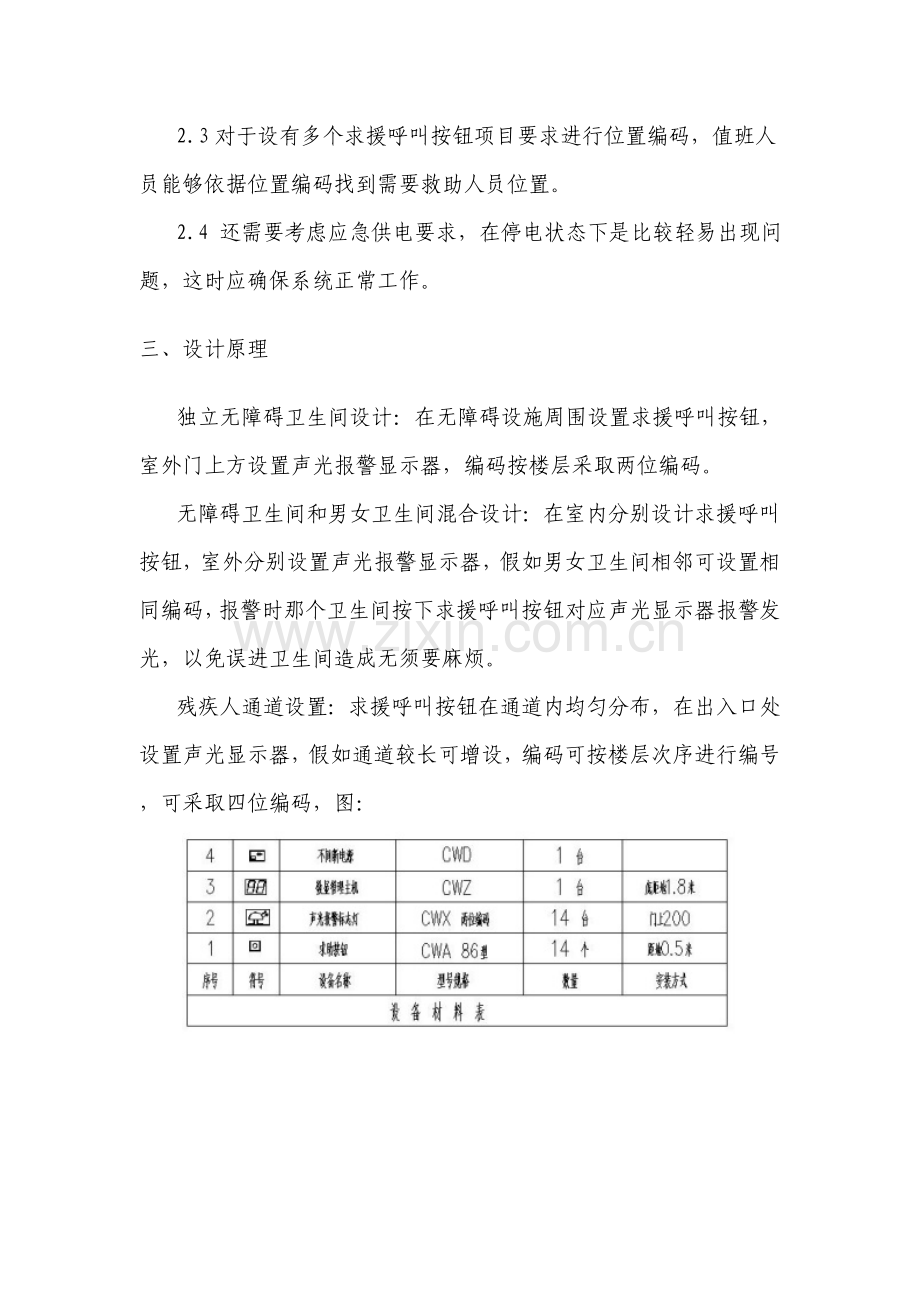

残疾人通道设置：求援呼叫按钮在通道内均匀分布，在出入口处设置声光显示器，假如通道较长可增设，编码可按楼层次序进行编号，可采取四位编码，图：

3.1设计管线及预留
假如无障碍系统设计在上下楼层一致位置，预埋电线管能够设计为上下引线方案，这么能够降低系统走线距离，提升信号传输效果。上下引管线能够设计在求援呼叫开关位置，也能够在卫生间门外声光显示器位置。根据规范要求，假如是明装则采取镀锌钢管G15，假如是暗敷设在墙内则可采取PVC塑料管敷设。
3.2设计系统讨论
无障碍呼叫求援系统是个独立系统，不提议用消防系统替换。
用消防系统替换存在验收问题。
采取消防手报按钮对消防系统影响很大，手报按钮也不适合残疾人使用。
消防用声光报警器，声音和闪光过于刺耳和刺眼，轻易造成无须要恐慌和误解，产生人为无法预料事故。
采取其它弱电系统轻易产生干扰，同时增加了投资成本。
3.3残卫呼叫系统
多年伴随社会经济发展，建筑设计中人本思想将成为相当关键设计宗旨，建筑工程研究对象已不局限于建筑本身，而更关键是大家所需要生存空间和回归场所。现代建筑应以人为本，从对人关心服务观念出发，为全部些人包含占人口总数一定百分比残疾人提供良好生存和活动场所，现在中国无障碍设计理论和实践正在快速发展。
残卫呼叫系统专为专用厕所、公共浴室、无障碍客房客房及卫生间、无障碍住房居室和卫生间等场所无障碍设计而研发，并定在公共场所特殊人群求援呼叫专用装置。整个求援呼叫系统自成体系，无须混入火灾报警或安保等其它系统，其应用价值很广泛，其突出特点是针对特殊群体，其使用更安全方便、愈加人性化。
3.4残卫呼叫系统设计依据：
依据中国行业标准JGJ 50-《城市道路和建筑物无障碍设计规范》相关条款：
专用厕所无障碍设施和设计要求要求：距地面高0.40～0.50米处应设求援呼叫按钮；
公共浴室无障碍设施和设计要求要求：无障碍浴室间距地面高0.40～0.50米处应设求援呼叫按钮；
设有客房公共建筑应设无障碍客房，其设施和设计要求要求：客房及卫生间应设求援呼叫按钮；
无障碍住房，其设施和设计要求要求：居室和卫生间应设求援呼叫按钮；专用厕所、公共浴室、无障碍客房客房及卫生间、无障碍住房居室和卫生间根据国家行业标准全部应安装求援叫系统。
3.5系统关键组成：
一个求援面板，用于意外时残障人士按钮来求援（24V）。
一个复位开关面板，用于管理人员解救求援者后关闭报警（24V）。
一个智能声光报警装置，设置在洗手间外及监控室等比较适宜地点（24V）。
一个控制器，用于存放求援时间、求援位置及解救时间等信息（24V）。
一个显示终端，整套产品自成系统，可经过总线和BA连接。
控制器采取DC24V供电，呼叫按钮等采取控制器输出24V电源。
系统采取RS485总线控制技术，除了声光报警外，呼叫按钮被按后，监控器弹出报警信息，提醒某一监控地点需要帮助，相关人员立即到事发地点抢救，这么，假如洗手间周围在无人情况下，监控室值班人员也能够立即进行救助，同时，相关信息自动存放于控制器内（含求援时间、求援位置、解救时间等等），控制器之间采取手拉手方法连接，4芯屏蔽线（2芯通讯，2芯供电），抢救完成，按下复位面板解除报警状态，恢复正常，监控器弹出解救结束信息，并统计。
3.6产品关键技术特点：
指示部分：含有声、光报警，声音含有显著区分性，智能声光报警器专为无障碍求援而设计，采取模拟人声+光报警，更人性化，有别于通常报警装置。（采取非专用报警器，很可能在报警发出后，求救信号和其它报警信号混淆，造成周围人员不能立即参与救助或造成无须要恐慌）；
可在卫生间不一样部位安装多套求援面板，按钮有高有低，努力争取意外发生时能最方便求援（具体设计由设计师把握尺度，此意见供参考）；
经过RS485接口和监控终端（可采取中央监控器或上位机）连接，可经过显示系统终端，数据经过RS485总线传输，支持对多个监控点进行监控，满足多个无障碍设施集中管理；
含有显示能力，对出现事故场所编号进行显示；
含有事故统计：时间，编号，解除时间（对事故进行统计，不少于1000条呼叫统计功效，为可能发生纠纷提供法律依据）；
含有事件导出功效；
数据支持断电保护；
含有时间调整；
提供汉字显示，可依据不一样工作状态灵活显示内容；
四、设计方案
4.1系统概述
    因为没有专门法规，长久以来中国无障碍建设只能靠政策和技术标准促进。中国只有部分城市相对系统地开展了无障碍建设，相当部分城市道路、公共建筑、公共交通设施、居住小区未进行改造，已建无障碍设施管理急待加强，信息交流无障碍也较为微弱。针对现在客观现实状况，北京泰文科技为此研发了专门给这类特殊群体在紧急情况下提供求援呼叫系统。
    该系统功效是当有些人在残卫里需要帮助时，按求援面板，中央监控器会声光报警并显示呼叫残卫编号，安保人员立即解救，现场复位面板复位，报警解除，全部呼叫和复位全部有统计，总线连接，中央监控，DC24V。
4.2设计标准
 残卫求援呼叫系统设计遵照安全性、可靠性、实用性、优异性、开放性、监督性、易用性相统一标准。
    该系统采取DC24V供电，严格遵照弱电专业设计规范，确保人身和系统本身安全、可靠。避免不安全电压可能会使求援者遭到伤害。
    可靠性：满足设备技术性能外，充足考虑设备可靠性，从设备这个基础步骤上严格控制，确保整个系统运行稳定、可靠。
    实用性：系统以实用为首要标准，在满足项目实际需求及确保系统功效前提下，以性能/价格比最优为关键设计目标，合理进行方案设计。
    优异性：采取优异控制技术，该系统能够经过总线联网到中央监控室，并能统计全部求援和解救时间。含有远程和现场两地报警功效，就地采取专门设计智能人声报警，远程监控软件人机界面友好，操作简单。
    开放性：该系统能够单独成系统，也能够和楼控或其它系统共用监控主机。
    督促性：求援后若得不到解救和专门钥匙复位，声光报警将一直连续，避免漏报，而且统计了全部求援和解救时间。
    易用性：求援面板和复位面板安装位置显著，触摸方便。
4.3设计依据
   《城市道路和建筑物无障碍设计规范》（GJG 50-）
   《智能建筑设计标准》 (GB／T50314－)
   《智能建筑工程质量验收规范》 (GB50339-)
   《民用建筑电气设计规范》 (JGJ/T 16-)
   《安全防范工程技术规范》（GB50348-）
   《综合布线系统工程设计规范》 (GB50311－)
   《综合布线系统工程验收规范》（GB50312—）
4.4 关键设备
求援面板
    用于意外时残障人士按钮来求援。
       供电：DC24V，控制器供电。
复位开关面板
     用于管理人员解救求援者后关闭报警。
       供电方法：DC24V，控制器供电。

                求援面板                               复位面板
智能声光报警装置
       设置在洗手间外及监控室等比较适宜地点。
       供电方法：DC24V，控制器供电。
控制器
       用于存放求援时间、求援位置及解救时间等信息。
       供电方法：总线供电，DC24V。
  网络拓扑图

4.5系统关键技术特点
指示部分：含有声、光报警，声音含有显著区分性，智能声光报警器专为无障碍求援而设计，采取智能人声报警，更人性化，有别于通常报警装置。避免求救信号和其它报警信号混淆，造成周围人员不能立即参与救助或造成无须要恐慌）；
可在卫生间不一样部位安装多套求援面板，按钮有高有低，努力争取意外发生时能最方便求援（具体设计由设计师把握尺度，此意见供参考）；
可安装多套声光报警装置，含有现场和有些人值班场所两地报警功效接；
控制器经过RS485接口和监控终端连接，数据经过RS485总线传输，支持对多个监控点进行监控（标配最大支持128个点同时监控），满足多个无障碍设施集中管理；
含有远程显示能力，监控主机可对出现事故场所编号进行显示；
  含有事故统计：时间，编号，解除时间（不少于1000条统计）；
 含有事件导出功效；
   数据支持断电保护；
  含有时间调整；
    汉字显示，可依据不一样工作状态灵活显示内容；
    可依据监控点数量调整监控路数，适应能力强；
