径向钻井技术介绍艾迪士.ppt

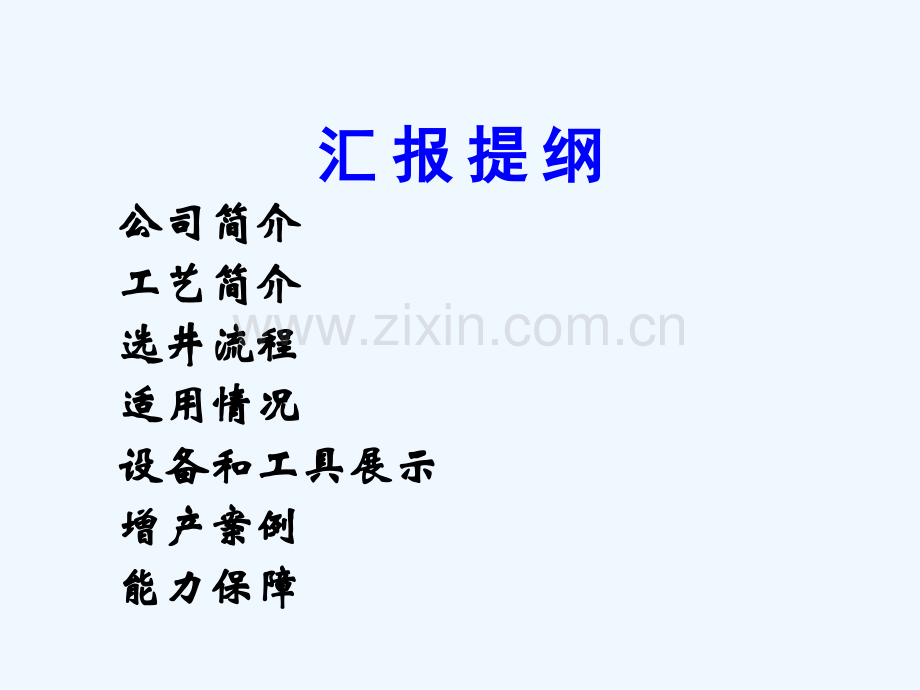

径向钻井技术介绍艾迪士汇汇 报报 提提 纲纲公司简介公司简介工艺简介工艺简介选井流程选井流程适用情况适用情况设备和工具展示设备和工具展示增产案例增产案例能力保障能力保障一、公司简介一、公司简介 艾迪士径向钻井有限公司艾迪士径向钻井有限公司（Radial Drilling Services）是一家专门提供径向钻井服务的石油技术服务公司。总部位于美国德州休斯敦石油城，从事专业的径向钻井技术研发、设备制造以及现场作业服务，在全球30多个国家开展了1000余口井的径向钻井服务。艾迪士径向钻井有限公司技术部、作业部径向钻井技术服务队伍径向钻井作业大队工程技术服务作业工艺研究疲劳寿命研究地质油藏资料分析施工方案制定试验基地培训基地现场作业设备维保工具工艺的改进一、公司简介一、公司简介 径向钻井技术是常规水平井技术与连续油管技术深入结合的产物，是水平井技术的延伸与拓宽。原理是先在油层部位的套管上磨铣开孔，然后使用高压软管携带喷射钻头，借助高压水力喷射侵蚀破岩作用，在地层中钻出平直的水平井眼，全部的井下作业均通过连续油管(0.5”)完成。二、工艺简介二、工艺简介D1 T1F1F2阶段1:利用磨孔钻头进行套管磨孔开窗阶段2:利用高压射流进行地层喷射F1:F1:喷射力喷射力F2:F2:推动力推动力T1:T1:高压软管张力高压软管张力D1:D1:射孔（直径射孔（直径1.5-3”)1.5-3”)阶段3:利用高压射流收回喷射工具 二、工艺简介二、工艺简介作业阶段作业阶段确定钻导向鞋角度起出喷射钻具下入喷射钻具，喷射分支起出磨孔钻具组合下磨孔钻具，并进行套管磨孔进行陀螺定向下导向鞋起出油管 二、工艺简介二、工艺简介作业流程作业流程 连续油管携带工具在套管上磨铣开孔（22mm)1.磨铣开孔磨铣开孔磨铣开孔工具磨铣开孔工具1.井下工具组合井下工具组合2.挠性轴挠性轴3.注入头注入头4.磨孔钻头磨孔钻头1234短节扶正器导向鞋扶正器短节 2.喷射钻进和收回喷射钻进和收回 高压泵对无固相钻井液加压，通过连续油管输送到井下，钻井液经喷射钻头，高压势能转换成动能，产生高速射流，射流以冲量做功穿透地层，并在射流推动下形成深度100m，直径1.5-3in的水平井眼。喷射工具喷射工具12341.高压软管高压软管2.软管与连续油管连接软管与连续油管连接3.喷射钻头喷射钻头4.带压喷射带压喷射1.弯曲半径极短，无需扩径专用导向鞋完成造斜、定向和复杂井眼控制等工艺；2.使用地面陀螺仪系统精确控制方向；3.喷头和高压软管设计，配合连续油管保证井眼平直；4.同一地层或单井的不同层位均可进行径向钻进。二、工艺简介二、工艺简介技术优势技术优势平均孔眼长度：平均孔眼长度：20-60”(0.5-1.5m)射孔长度可达射孔长度可达300ft(100m)与传统射孔工艺相比与传统射孔工艺相比1.完成一个径向分支需起下两次连续油管（0.5in）作业;2.井眼直径1.53in,穿透深度0-100m（垂直于井筒）；3.设计温度在120，地面压力800012000psi；4.最大作业深度3800m；5.无固相钻井液，液体过滤到5um以下；6.工作液：砂岩：3%5%KCl，碳酸盐：5%10%HCl 石英砂岩及花岗岩：10%15%HF7.单井眼作业时间6-10个小时（取决于井深和岩性）。二、工艺简介二、工艺简介作业参数作业参数 应用径向钻井增产，关键是作业层位的选择。应用径向钻井增产，关键是作业层位的选择。1.通过常规测井曲线来确定储层的物性特征，选择最佳岩性段；2.监测出砂量，评价地层固结程度，选择合适的钻头和钻井液；3.收集邻井生产/注水数据和区块地质情况，优选喷射方位；4.收集井筒参数，根据井况选择磨孔液、喷射压力；5.确定井的类型直井或斜井，选择合适的导向鞋；6.根据CBL测井，选择较好水泥固结的层段进行喷射；7.确定套管强度，设计同一水平面的井孔数。三、选井流程三、选井流程 客户资料的收集整理工作直接关系到作业成败，我们客户资料的收集整理工作直接关系到作业成败，我们通过以下五步程序来判断和寻找适合作业的井：通过以下五步程序来判断和寻找适合作业的井：1.收集客户的测井、录井记录，地质资料和修井记录；2.确认产能（总产量，压力分布）；3.选定适合作业的地层；4.设计径向钻井的水平深度及方位；5.选择与地层配伍的无损伤工作液。三、工艺简介三、工艺简介选井流程选井流程 1.在套管上进行局部开窗，与常规开窗侧钻井相比，对套管损伤小，油层不易垮塌。2.径向孔可以在不同层位钻进，可以在厚的油层进行多层段施工。3.不需要钻柱与钻头的旋转，减少了井下复杂情况的发生 4.不产生泥饼污染。5.施工周期短，见效快。四、应用情况四、应用情况优势优势径向钻井应用条件径向钻井应用条件 1.适应井况：2.井筒条件：l 套管没有明显套变，保证导向器通过l 作业管柱要求洁净、下井前要用通井机通井l 作业前要求洗井，确保井眼洁净l 喷射作业时要求留足口袋空间（15-20米）19适用地层适用地层1.非均质性严重的油藏：径向井眼可以改善渗流通道，有效的提高运移效率。2.径向井眼可以有效连通透镜体油气藏及岩性油气藏。四、应用情况四、应用情况实例实例3.用于剩余油和薄油层的开发利用；4.径向井眼可以有效穿透近井污染带，有效盘活老井、老层；5.5.径向井眼可以实现稠油直井、定向井深度注汽；6.径向井眼可提高注水的波及体积积，增加注水效率；7.径向井眼可以实现油井深度酸化、定向压裂。施工前准备施工前准备（一）甲方提供（一）甲方提供 1.甲方配备相应的修井作业设备及队伍；2.甲方负责磁性定位测井及方位测井；3.甲方负责提供清洁的水源，一般水量5-6立方米/井眼；4.甲方负责提供用于洗井的泵车、水罐、地面循环系统及设备；5.现场配备不同长度的油管短节，以便于调整导向鞋的下深；6.施工前甲方要进行通井和洗井作业。（二）乙方提供（二）乙方提供 1.乙方配备全套的径向井作业设备；2.乙方负责径向钻井的开窗与水力钻井组织和实施；3.乙方配备专业的技术人员。橇装模式连续油管鹅颈管及防喷器艾迪士径向钻井有限公司Radial Drilling Services Co.,Ltd五、工具和设备展示五、工具和设备展示控制台动力系统连续油管连接至井口艾迪士径向钻井有限公司Radial Drilling Services Co.,Ltd五、工具和设备展示五、工具和设备展示Kerr泵与喷射泵过滤器供液泵配件五、工具和设备展示五、工具和设备展示Gyro陀螺定向设备陀螺定向设备导向鞋扶正器导向鞋扶正器五、工具和设备展示五、工具和设备展示导向鞋内部导向鞋内部导向鞋及磨孔钻头导向鞋及磨孔钻头五、工具和设备展示五、工具和设备展示喷头喷头正面正面喷头喷头背面背面高压喷射高压喷射喷头喷头侧面侧面五、工具和设备展示五、工具和设备展示人造岩心测试人造岩心测试实际岩心测试实际岩心测试坚固型坚固型水泥砂浆固结水泥砂浆固结五孔喷头五孔喷头松散型松散型 松散的水泥砂浆固结松散的水泥砂浆固结五孔喷头五孔喷头中等硬度中等硬度水泥砂浆固结水泥砂浆固结三孔喷头三孔喷头粗砂岩粗砂岩奥地利奥地利白云岩白云岩 灰岩灰岩 哈萨克斯坦哈萨克斯坦海绿石海绿石砂岩砂岩 奥地利奥地利五、工具和设备展示五、工具和设备展示地面测试地面测试总计作业22口井。喷射径向钻孔196个（总计约18000米）。套管信息：5”-K55 23.5 lbf/ft。钻孔喷射位置的井深范围600-1600米。8口井不只在一个层位进行了喷射。该技术的有效率达到 95%。喷射液采用KCl(NaCl的防膨和提粘效果不佳;)。单个钻孔的平均喷射时间15-20m。喷射速率4-6gpm（取决于岩性和喷射压力）。单个钻孔的总液量：约1000L。六、增产案例六、增产案例巴西某油田巴西某油田之前之前之后之后Production(bbl/dia)*(water+oil)0,020,040,060,080,0100,0120,0140,0 Poo 1 Poo 2 Poo 3 Poo 4 Poo 5 Poo 6 Poo 7 Poo 8 Poo 9 Poo 10 Poo 11 Poo 12 Poo 13 Poo 14Wells SelectedProduction(bbl/dia)Vazo bruta do ltimo teste de produo pr-radtechVazo bruta do teste de produo mais recente ps-radtech六、增产案例六、增产案例乌兹别克斯坦某油田乌兹别克斯坦某油田喷射径向钻孔8个（总计约800米）。套管信息：7”N80 7”-23 ppf。钻孔喷射位置的井深范围1527-1533米。喷射层位4个。该技术的成功率达到 100%。喷射液采用KCl。单个钻孔的平均喷射时间15-20min。喷射速率6gpm。喷射总用水量：45m3。增产效果：之前产油0m3/d，之后产油5.2m3/d。增产案例增产案例辽河冷家油田辽河冷家油田公司技术作业能力保障公司技术作业能力保障 艾迪士公司径向钻井作业队伍由艾迪士公司径向钻井作业队伍由美方技术人员带队，使用全套美国美方技术人员带队，使用全套美国进口设备和工具，凭借丰富的现场进口设备和工具，凭借丰富的现场作业经验和成熟的技术，可以根据作业经验和成熟的技术，可以根据实际情况为客户提供最优方案和现实际情况为客户提供最优方案和现场施工场施工。THANK YOU
