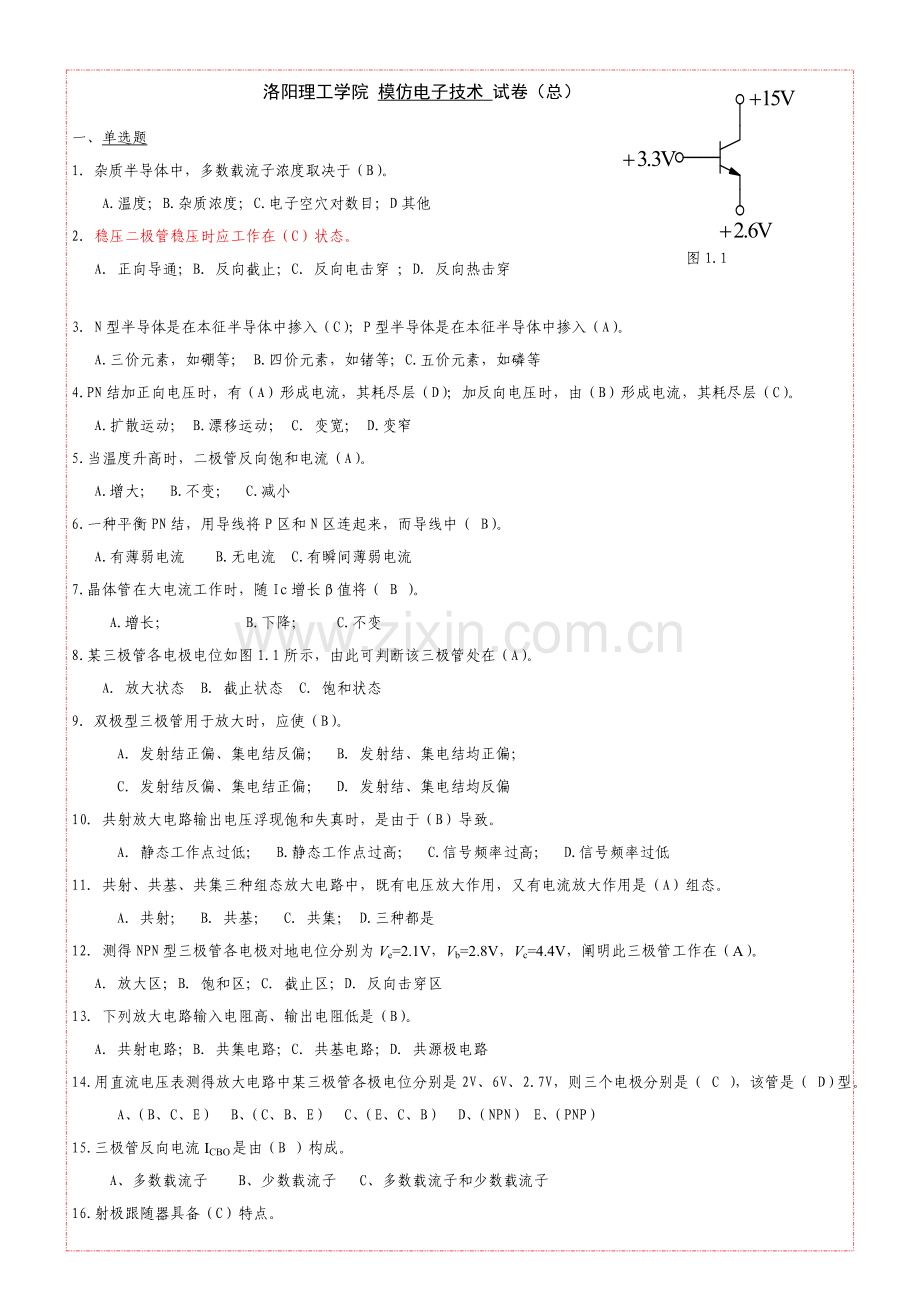

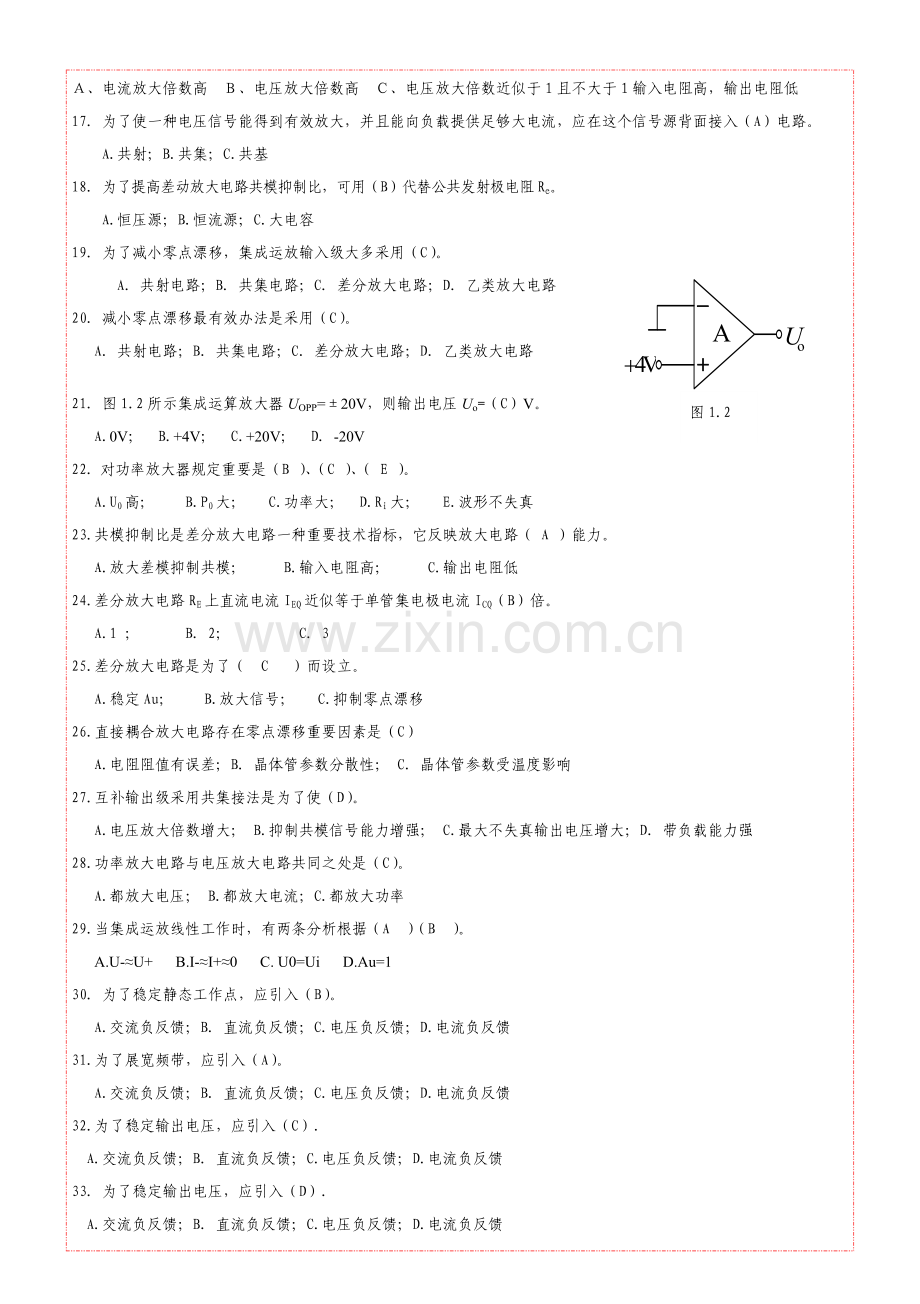

图1.1 洛阳理工学院 模仿电子技术 试卷（总）一、 单选题1. 杂质半导体中，多数载流子浓度取决于（B）。A.温度；B.杂质浓度；C.电子空穴对数目；D其他2. 稳压二极管稳压时应工作在（C）状态。 A正向导通；B反向截止；C反向电击穿 ；D反向热击穿3. N型半导体是在本征半导体中掺入（C）；P型半导体是在本征半导体中掺入（A）。 A.三价元素，如硼等； B.四价元素，如锗等；C.五价元素，如磷等4.PN结加正向电压时，有（A）形成电流，其耗尽层（D）；加反向电压时，由（B）形成电流，其耗尽层（C）。 A.扩散运动； B.漂移运动； C. 变宽； D.变窄5.当温度升高时，二极管反向饱和电流（A）。 A.增大； B.不变； C.减小6.一种平衡PN结，用导线将P区和N区连起来，而导线中（ B）。A.有薄弱电流 B.无电流 C.有瞬间薄弱电流7.晶体管在大电流工作时，随Ic增长值将（ B ）。 A.增长； B.下降； C.不变8.某三极管各电极电位如图1.1所示，由此可判断该三极管处在（A）。A放大状态 B截止状态 C饱和状态9. 双极型三极管用于放大时，应使（B）。 A发射结正偏、集电结反偏； B发射结、集电结均正偏；C发射结反偏、集电结正偏； D发射结、集电结均反偏10. 共射放大电路输出电压浮现饱和失真时，是由于（B）导致。A静态工作点过低； B.静态工作点过高； C.信号频率过高； D.信号频率过低11共射、共基、共集三种组态放大电路中，既有电压放大作用，又有电流放大作用是（A）组态。 A共射； B. 共基； C. 共集； D.三种都是12. 测得NPN型三极管各电极对地电位分别为Ve=2.1V，Vb=2.8V，Vc=4.4V，阐明此三极管工作在（A）。A放大区；B饱和区；C截止区；D反向击穿区13. 下列放大电路输入电阻高、输出电阻低是（B）。A共射电路；B共集电路；C共基电路；D共源极电路14.用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（ C ），该管是（ D）型。 A、（B、C、E） B、（C、B、E） C、（E、C、B） D、（NPN） E、（PNP）15.三极管反向电流ICBO是由（B ）构成。 A、多数载流子 B、少数载流子 C、多数载流子和少数载流子16.射极跟随器具备（C）特点。、电流放大倍数高、电压放大倍数高、电压放大倍数近似于且不大于输入电阻高，输出电阻低17为了使一种电压信号能得到有效放大，并且能向负载提供足够大电流，应在这个信号源背面接入（A）电路。A.共射；B.共集；C.共基 18为了提高差动放大电路共模抑制比，可用（B）代替公共发射极电阻Re。A.恒压源；B.恒流源；C.大电容 19为了减小零点漂移，集成运放输入级大多采用（C）。图1.2 A共射电路；B共集电路；C差分放大电路；D乙类放大电路20减小零点漂移最有效办法是采用（C）。A共射电路；B共集电路；C差分放大电路；D乙类放大电路21图1.2所示集成运算放大器UOPP=20V，则输出电压Uo=（C）V。A.0V； B.+4V； C.+20V； D. -20V22. 对功率放大器规定重要是（B ）、（C ）、（ E ）。 A.U0高； B.P0大； C.功率大； D.Ri大； E.波形不失真23.共模抑制比是差分放大电路一种重要技术指标，它反映放大电路（ A ）能力。 A.放大差模抑制共模； B.输入电阻高； C.输出电阻低24.差分放大电路RE上直流电流IEQ近似等于单管集电极电流ICQ（B）倍。 A.1 ； B. 2； C. 325.差分放大电路是为了（ C ）而设立。A.稳定Au； B.放大信号； C.抑制零点漂移26.直接耦合放大电路存在零点漂移重要因素是（C） A.电阻阻值有误差；B. 晶体管参数分散性； C. 晶体管参数受温度影响27.互补输出级采用共集接法是为了使（D）。 A.电压放大倍数增大； B.抑制共模信号能力增强； C.最大不失真输出电压增大；D. 带负载能力强28.功率放大电路与电压放大电路共同之处是（C）。 A.都放大电压； B.都放大电流；C.都放大功率29.当集成运放线性工作时，有两条分析根据（A ）（B ）。 A.U-U+ B.I-I+0 C. U0=Ui D.Au=130. 为了稳定静态工作点，应引入（B）。 A.交流负反馈；B. 直流负反馈；C.电压负反馈；D.电流负反馈31.为了展宽频带，应引入（A）。 A.交流负反馈；B. 直流负反馈；C.电压负反馈；D.电流负反馈32.为了稳定输出电压，应引入（C）.A.交流负反馈；B. 直流负反馈；C.电压负反馈；D.电流负反馈33. 为了稳定输出电压，应引入（D）.A.交流负反馈；B. 直流负反馈；C.电压负反馈；D.电流负反馈34欲减小放大电路向信号源索取流电，增大带负载能力，应在放大电路中引入（A）负反馈。 A电压串联；B.电压并联；C.电流串联；D.电流并联35.为了使放大器带负载能力强，普通引入（A）负反馈。 A.电压； B.电流； C.串联36. 为了增大输出电阻，应在放大电路中引入（A）；为了展宽频带，应在放大电路中引入（D）。 A.电流负反馈；B.电压负反馈；C.直流负反馈； D.交流负反馈37.为了减小输出电阻，应在放大电路中引入（B） 。A.电流负反馈；B.电压负反馈；C.直流负反馈；D.交流负反馈38.为了将电压信号转换成与之成比例电流信号，应引入（C）。 A电压串联负反馈；B.电压并联负反馈；C.电流串联负反馈；D.电流并联负反馈39.为了实现电流-电压转换，应引入（B）。A电压串联负反馈；B.电压并联负反馈；C.电流串联负反馈；D.电流并联负反馈40.欲将方波转换成三角波，应选用（C）。A.比例运算电路；B.求和运算电路；C.积分电路；D.模仿乘法器41为了防止50Hz电网电压干扰进入放大器，应选用（D）滤波电路。A低通；B高通；C带通；D带阻42. 欲将正弦电压叠加上一种直流电压，应选用（B）电路。 A比例运算电路；B.求和电路；C.积分电路；D.微分电路43. 已知输入信号频率为10kHz20kHz，为了防止干扰信号混入，应选用（C）滤波器。 A低通；B.高通；C.带通；D.带阻44. 欲将矩形波变换成三角波，应选用（C）电路。A比例运算电路；B.求和电路；C.积分电路；D.微分电路45. 能将输入模仿信号转换为矩形波电路是（A）。A电压比较器； B.乘法器； C. 除法电路； D.平方电路46. 抑制频率高于20MHz噪声，应选用（A）滤波器。 A低通； B.高通； C.带通； D.带阻47. RC桥式正弦波振荡电路起振条件是（C）。A B C3 D48在下列比较器中，抗干扰能力强是（C）。 A过零比较器；B.单限比较器；C.滞回比较器；D.双限比较器49单相桥式整流电路中，变压器次级电压有效值为10V，则整流二极管承受最大反向电压为(D)。 A5V；B7V； C10V；D14V50下列三端集成稳压器输出直流电压为-5V是（C）。A.7915；B.7815；C.7905；D. 780551. 在桥式整流电容滤波电路中，若变压器副边电压有效值U2=20V，则正常状况下，输出直流电压为（C）V。A9V； B.18V； C.24V； D. 28V52.三端集成稳压器CW7812输出电压是（ A ）。 A.12V ； B.5V ； C.9V53.单相桥式整流电容滤波电路输出电压平均值Uo=（ C ）Uz A.0.45； B.0.9 C.1.254.振荡器输出信号最初由（ C）而来。 A、基本放大器 B、选频网络 C、干扰或噪声信号 55.三端集成稳压器CXX7805输出电压是（ A）A. 5v； B. 9v； C. 12v56.三端集成稳压器CW7906输出电压是（ A ）A. -6V ； B. -9v； C. -12v57.RC串并联网络在时呈 （B ） 。 A.感性； B.阻性 ； C容性58.直接耦合放大器低频特性比阻容耦合放大器（A）。.好；.差；.相似59.工作在线性区运算放大器应置于（A）状态。.深度反馈； .开环； .闭环60.产生正弦波自激震荡稳定条件是（C）。 A.引入正反馈； B.|AF|1 ； C.AF=1二、填空题1惯用半导体材料是 硅 和 锗。2N型半导体中多数载流子是 电子 。3PN结具备 单向导电性 特性。4硅二极管正向导通电压普通约为 0.7 V。5三极管工作在放大区时，发射结 正偏 、集电结 反偏 。 6在共射、共基、共集三种组态中，输出与输入反相是 共射 组态，输出与输入同相是 共基 组态和 共集 组态；输入电阻最小是 共基 组态，输出电阻最小是 共集 组态。7射极输出器具备输入电阻 高 、输出电阻 低 特点。8放大电路非线性失真涉及 饱和 失真和 截止 失真。9.工作在放大状态某三极管，当基极电流IB从20A增大到40A时，集电极电流IC则从1mA变成2mA，它= 50 。10.三极管三个工作区别别为截止区、 放大 区和 饱和 区。11.多级放大电路耦合方式惯用有三种，分别是 阻容耦合 、 直接耦合 和变压器耦合。12.当温度升高时，晶体三极管集电极电流Ic 增长 ，发射结压降 减小 。13.漂移电流是 反向 电流，它由 少数 载流子形成，其大小与 温度 关于，而与外加电压 无关 。14.所谓抱负二极管，就是当其正偏时，结电阻为 零 ，等效成一条直线；当其反偏时，结电阻为 无穷大 ，等效成断开。15.在三极管多级放大电路中，已知Au120，Au210，Au31，则可知其接法分别为：Au1是 共基 放大器，Au2是 共射 放大器，Au3是 共集 放大器。图2.116.图2.1所示负反馈放大电路级间反馈组态是电压串联，该负反馈能 提高 （提高；减少）输入电阻，减少 （提高；减少）输出电阻，在深度负反馈条件下，闭环电压放大倍数13 。图2.3 17.正弦波振荡电路起振条件是。18抑制零点漂移最有效办法是采用 差动放大电路 电路。19集成运算放大器工作在非线性区时，输出只有两个状态，即 高电平 和 低电平 。20集成运算放大器引入深度负反馈时，工作在 线性 区；处在开环或引入正反馈时，工作在 非线性 区。21乙类互补对称功率放大电路中功放管静态电流ICQ= 0 ，此时，虽然效率高，但输出波形存在 交越 失真。22直流稳压电源由 变压器 、整流电路 、滤波电路 及 稳压电路 四个某些构成。23.三端集成稳压器W7912输出电压是 -12 V。24.但愿从输入信号中获得低于500Hz音频信号，应选取 低通 滤波器。25.已知输入信号频率为20Hz20kHz，为防止干扰信号混入，应选用 带通 滤波器26.负反馈放大电路和放大倍数AF= A/1+AF ，对于深度负反馈放大电路放大倍数AF= 1/F 。27.差分放大电路输入端加上大小相等、极性相似两个信号，称为 共模 信号，而加上大小相等、极性相反两个信号，称为 差模 信号。28.为了消除乙类互补功率放大器输出波形 交越 失真，而采用 甲乙 类互补功率放大器。29.OCL电路是 双 电源互补功率放大电路； OTL电路是 单 电源互补功率放大电路。30.差分放大电路可以抑制 零点 漂移，也称 温度 漂移，因此它广泛应用于 集成 电路中。31.要保证振荡电路满足相位平衡条件，必要具备 正反馈 网络。32.负反馈使放大电路增益下降，但它可以 扩展 通频带 减少 失真。33.差分放大电路可以抑制 共模 信号，放大 差模 信号。34.如图2.5所示功率放大电路处在 乙 类工作状态；其静态损耗为 0 ；电路最大输出功率为 ；每个晶体管管耗为最大输出功率 0.2倍。 35.差分电路两个输入端电压分别为Ui1=2.00V，Ui2=1.98V，则该电路差模输入电压Uid为0.02V，共模输入电压Uic为1.99V。36直流通路是指在直流电源作用下直流电流流经通路，交流通路是指在信号源作用下交流电流流经通路。画直流通路时电容可视为开路，电感可视为短路；画交流通路时容量大电容和无内阻直流电压源可视为短路。37.共射放大电路特点是电压放大倍数较大，共集放大电路特点是输入电阻较大。三、问答题 1什么是非线性失真？阐明产生非线性失真因素。分别阐明静态工作点偏高和偏低时会产生什么失真。答：（1）非线性失真是指由于三极管非线性特性所引起失真。（2）产生因素：静态工作点设立不适当。（3）静态工作点设立偏高时会产生饱和失真。（4）偏低时会产生截止失真。2什么是放大电路直流通路？什么是放大电路交流通路？阐明画直流通路和交流通路办法。答：（1）直流通路：直流电流流过通路。（2）交流通路：交流电流流过通路。（3）画直流通路办法：电容开路。（若有电感，则电感短路）（4）画交流通路办法：电容短路，令直流电源电压=0。3负反馈能改进放大电路哪些性能？图3.1答：负反馈改进放大电路性能：稳定放大倍数；改进非线性失真；抑制环内干扰和噪声；变化输入电阻；变化输出电阻；展宽通频带；稳定被取样对象。4. 判断图3.1所示电路级间反馈反馈极性、反馈组态。答：RF1 电压串联负反馈； RF2 电流并联负反馈 5.正弦波振荡电路产生自激振荡条件是什么？起振条件是什么?答：自激振荡条件： 起振条件 6.直流电源由哪几某些构成？阐明各某些作用。答：变压器：将交流220V电压变换成所需要电压 整流电路：将交流电转换为单向脉动直流电 滤波电路：减小脉动 稳压电路：稳定输出电压7. 判断图3.4所示电路中级间反馈反馈极性、反馈组态。图3.5答： RF电流并联负反馈 图3.48.阐明共集电极放大电路特点。答：共集电极放大电路特点：输入电阻高，输出电阻低，电压放大倍数1，输出跟随输入，没有电压放大作用，有电流放大作用。9.正弦波振荡电路由哪几某些构成？阐明各某些作用。产生自激振荡相位平衡条件是什么？答：正弦波振荡电路由放大电路、正反馈网络、选频网络和稳幅环节4个某些构成。放大电路放大信号，正反馈网络将输出信号反馈到输入端并加强输入信号，选频网络选取出单一频率正弦信号，稳幅环节用于稳定输出信号，减小失真。（2）产生自激振荡相位平衡条件： 或构成正反馈。四、判断题1.二极管所加正向电压增大时，其动态电阻增大。（）2.当温度升高时，二极管反向饱和电流不变。（）3.只要稳压管两端加反向电压就能起稳压作用。（）4.晶体管工作在放大区特性是发射结与集电结均处在正向偏置。（）5.半导体中空穴带正电。 （ ）6. P型半导体带正电，N型半导体带负电。 （ ）7.本征半导体温度升高后两种载流子浓度依然相等。 （ ）8.未加外部电压时，PN结中电流从P区流向N区。 （ ）9.对于NPN型晶体管构成基本共射放大电路，若产生饱和失真，则输出电压底部失真。（）10.射极输出器是共集电极放大电路，其电压放大倍数不大于1。（）11.处在放大状态晶体管，其发射极电流是多子扩散运动形成（），其集电极电流是多子漂移运动形成（）。12.晶体管工作在放大状态时，集电极电位最高，发射极电位最低。（）13.放大电路中输出电流和电压都是由有源元件提供。（）14.放大电路输入电阻与信号源内阻无关（），输出电阻与负载无关（）。15.多级放大电路中，阻容耦合方式缺陷是各级放大电路静态工作点互相影响。（）16.放大电路采用复合管是为了增大放大倍数和输入电阻。 （ ）17.集成运放在开环状况下一定工作在非线性区。 （ ）18.双端输入差分放大电路与单端输入差分放大电路差别在于，后者输入信号中既有差模信号又有共模信号。（）19.功率放大电路中，输出功率越大，功放管功耗越大。（）20.虚短是指集成运放两个输入端短路，虚断是指集成运放两个输入端开路。（）21.同相比例运算电路中集成运放共模输入电压为零。（）22.抱负运放在线性与非线性工作区均有虚断、虚短两个重要特性。（）23.在运算电路中，同相输入端和反相输入端均为“虚地”。 （ ）24.在输入量不变状况下，若引入反馈后净输入量减小，则阐明引入反馈是负反馈。（）25.任何因素引起噪声都能用交流负反馈来减小。（）26.阻容耦合放大电路耦合电容、旁路电容越多，引入负反馈后月容易产生低频自激振荡。（）27.放大电路级数越多，引入负反馈后越容易产生高频自激振荡。（）28.只要引入了负反馈，电路就一定不能产生正弦波振荡。（）29.正弦波振荡电路需要非线性环节因素是要稳定振荡幅值。（）30.欲实现电压放大倍数放大电路，应选用反相比例运算电路。（）31.双端输出差分放大电路是靠两个晶体管参数对称性来抑制零漂。（）32.互补对称功率放大电路产生交越失真因素是晶体管不对称。（）33.零点漂移就是静态工作点漂移。 （ ）34.产生零点漂移因素重要是晶体管参数受温度影响。 （ ） 35.电压负反馈稳定输出电压，电流负反馈稳定输出电流。 （ ）36.使输入量减小反馈是负反馈，否则为正反馈。 （ ）37.只要引入正反馈，电路就会产生正弦波振荡。 （ ）38.直流稳压电源中滤波电路是低通滤波电路。 （ ）39.只要满足相位平衡条件，电路就会产生正弦波振荡。 （ ）40.引入直流负反馈可以稳定静态工作点。 （ ）41.负反馈越深，电路性能越稳定。 （ ）42.凡是引入正反馈集成运放，一定工作在非线性区。 （ ）43.实现运算电路不一定非引入负反馈。 （ ）44.在稳压管稳压电路中，稳压管动态电阻越大，稳定性能越好。（）四、分析计算题1.分析图4.1所示电路二极管工作状态，并求出输出电压UO，设二极管导通电压UD=0.7V。UO解：断开二极管，判断二极管状态。二极管阳极电位=3V阴极电位=显然，阳极电位阴极电位，二极管导通2.图4.6所示放大电路中，已知=100，。（1）画出直流通路，估算静态工作点；（2）画出交流等效电路，估算电压放大倍数、输入电阻Ri和输出电阻Ro。（3）若电容Ce断开，则和Ri将如何变化？图4.2直流通路解：（1）画出直流通路交流等效电路（2）画出交流等效电路 （1分） （3）下降，增大3.设图4.3所示电路中三极管=100,。（1）画出直流通路，求静态工作点；（2）画出交流等效电路，求输入电阻、输出电阻和电压放大倍数；（3）当时，求。图4.3直流通路交流等效电路解：（1）直流通路如图所示 （2）交流等效电路如图所示 （3）4.放大电路如图4.9所示，已知VCC=12V，Rb1=2.5k，Rb2=7.5k，Rc= RL=2k，Re=1k，=30，UBEQ=0.7V。（1）估算静态工作点；（2）估算电压放大倍数、输入电阻Ri和输出电阻Ro；（3）Ce断开时，Au=？ 图4.4解：（1）（2）（或650）（1分）（3）5放大电路如图4.5所示，设三极管电流放大系数为、和电路元件参数均已知。图4.5（1）画出直流通路；（2）求电路静态工作点；（3）画出微变等效电路；（4）求电压放大倍数、输入电阻和输出电阻。解：（1）直流通路（2）直流通路微变等效电路（3）微变等效电路（2分）（4），其中图4.66.放大电路如图4.6所示，设三极管；静态时UBEQ=0.7V，集电极电位UCQ=6V。（1）求电路静态工作点Q；（2）求电压放大倍数、输入电阻和输出电阻；(3)当信号源电压有效值为Us=10mV时，输出电压有效值UO=?解：（1）（2），（其中）（1分） （3） 7.写出图4.7所示电路输出电压uo1和uo表达式。解：对A1和A2：由于引入负反馈，因此集成运放工作在线性区，因而有虚短、虚短，即： 图4.7 根据上述两个结论分析 图4.88图4.8所示电路是一种高输入电阻反相比例运算电路。（1）试写出Uo及Uo2与Ui关系式；（2）导出输入电阻表达式；（3）若，求输入电阻大小。解：（1）A1构成反相比例运算电路A2构成反相比例运算电路（2）（3）若，则输入电阻9电路如图4.9所示，（1）写出uo与uI关系式，阐明电路实现何种运算；（2）求输入电阻Ri。图4.9解：（1）由于引入了负反馈，因此A工作在线性区，有“虚短”、“虚断”。依照“虚断”：依照“虚短”：由“虚断”：实现了比例运算。（2）反相端虚地，输入电阻Ri=R1=50k 10电路如图4.10所示，设运放是抱负，已知。试求与关系式。图4.10解：ui=uP1-uP2A1、A2均工作于线性区，因而均有“虚短”、“虚断”对A1：依照“虚短”，有uN1=uP1，对A2：依照“虚短”有uN2=uP2，依照“虚断”，有
