一、 选取题
1、图1所示电路中，电压表内阻Rv为20KΩ，则电压表批示为（ ）。
20KΩ 20KΩ
V

Rv
+ 30V - （图1）

a.5V b.10V c.15V d.30V
（答：b）

2、图2所示电路中，UAB=（ ）。
2Ω 6V
A 2A B （图2）
a.10V b. 2V c.-2V d.-10V
（答：C）

3、在电压U与电流I采用关联方向时，任意二端元件功率P=（ ）。
a.U/I b. –U/I c.-UI d.UI
（答：d）

4、电路如图3所示，6Ω电阻消耗功率P=（ ）。

3Ω +
2A 6Ω 3V
- （图3）

a.2W b. 3W c.4W d.6W
（答：d）

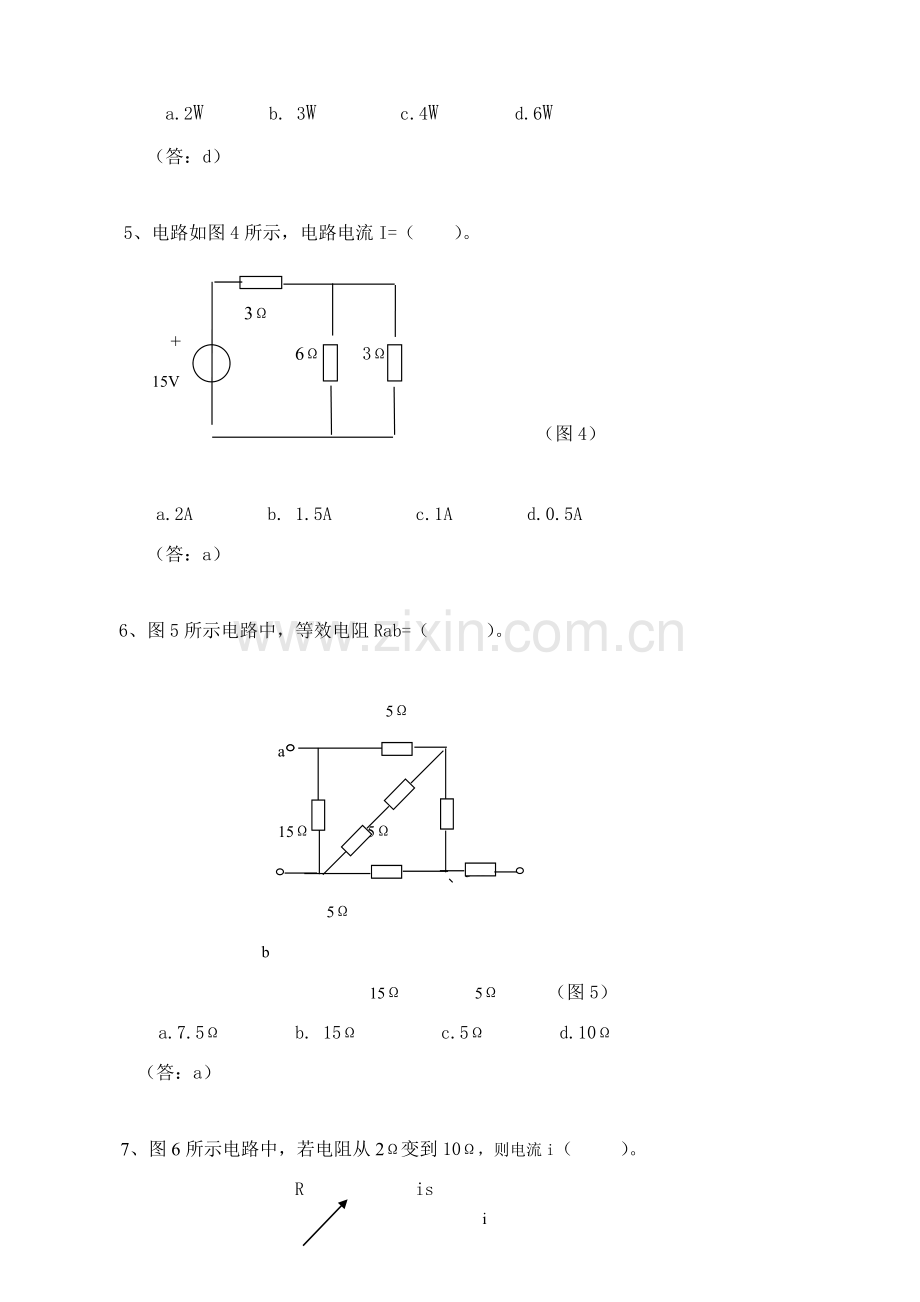

5、电路如图4所示，电路电流I=（ ）。

+
15V
—
3Ω
6Ω 3Ω

（图4）

a.2A b. 1.5A c.1A d.0.5A
（答：a）

6、图5所示电路中，等效电阻Rab=（　　　）。

5Ω
a

15Ω 15Ω
　　 5Ω
5Ω 　
b
15Ω 5Ω 　　（图5）　　　
a.7.5Ω b. 15Ω c.5Ω d.10Ω
（答：a）

7、图6所示电路中，若电阻从2Ω变到10Ω，则电流i（ ）。
i
R is
　 （图6）
a.变大 b. 变小 c.不变 d.不拟定
（答：c）

8、电路如图7所示，A点电位UA=（ ）。
A
4Ω
4Ω 4Ω
-10V （图7）

a.0V b. -5V c.-8V d.-10V
（答：b）

9、图8电路中电流I=（ ）。
I=？

3A
（图8）
-5A
a.-2A b. 2A c. 8A d.-8A
（答：b）

10、某电源向一可变电阻RL供电，当RL从100Ω下降到10Ω，负载电压约下降1%,此电源为（ ）。
a.恒压源 b. 恒流源 c. 内阻约为0.1Ω电压源 d. 内阻约为1Ω电压源
（答：c）

11、电路如图9所示，将其等效为电流源如图10所示，则其参数为（ ）。
4Ω
12V
+
+ —
6V

-
4Ω Is R0
（图9） （图10）
a.Is=6A,R0=2Ω b. Is=9A,R0=8Ω c. Is=-9A,R0=4Ω d. Is=-6A,R0=2Ω
（答：d）

— +
12、电路如图11所示，电源电动势E=（ ）。 E

2Ω 1Ω
2A
a.3V b. 4V c. 5V d.6V 1A （图11）

（答：c）

13、电路如图12所示，a、b两端可等效为（ ）。
— +
+
2V
——
—
2V
+
1A 3V
a

b （ 图12 ）
a.Uab=1V b. Uab=2V c. Uab=3V d. Is=1A
（答：a）

14、电路如图13所示，当阻抗匹配时，负载RL获得最大功率为（ ）。
+
10V
—

1Ω RL
2Ω
（图13）
a. b. c. d.
（答：b）

15、电路如图14所示，已知Uc=8V,则Us=（ ）。

+ —
4Ω -j4Ω
+ ( 图14)
a. 8V b. 4V c. 8V d. 12V
（答：c）

16、RLC三个抱负元件串联，若XL>XC,则电路中电压、电流关系是（ ）。
a.u超前i b. i超前u c. 同相 d. 反相
（答：a）

17、复阻抗Z=10 600可视为（ ）。
a.R b. LC串联 c. RC串联 d. RL串联
（答：d）

18、已知正弦电压在t =0时为220V，其初相位为300，则它有效值为（ ）。
a.220V b.220V c. 110V d. 110V
（答：b）

19、正弦电压u1=10sin V，u2=10sin V相位差是（ ）。
a.300 b. -300 c.00 d. 不拟定
（答：d）

R
+
Us
_
20、电路如图15所示，已知RLC三个元件端电压有效值均为30V，则，电源电压Us有效值均为（ ）。

L
（图15）
C
a.90V b.60V c. 30V d.0V
（答：c）

21、已知一无源二端网络，端口电压 00 V，电流 300A ，则其等效阻抗为（ ）。
a.(5-j5)Ω b. (5+j5)Ω c. (5+j5) Ω d. 5Ω
（答：a）
22、下列表达式中，对的是（ ）。
a.UC=ωCi b. UC=ωCU c. d.
（答：c）

23、下列表达式中，错误是（ ）。
a. b. c. d.
（答：b）

24、通惯用交流仪表测量是交流电源、电压（ ）。
a.幅值 b.平均值 c.有效值 d.瞬时值
（答：c）

25、在三相交流电路中，当负载为对称且星型连接时，线电压与相电压相位关系是（ ） 。
a. 线电压超前相电压300 b. 线电压滞后相电压300
c. 线电压与相电压同相 d. 线电压与相电压反相
（答：a）

26、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流相位关系是（ ）。
a. 线电压超前相电压300 b. 线电压滞后相电压300
c. 线电流超前相电流300 d. 线电流滞后相电流300
（答：d）

27、在三相交流电路不对称星型连接中，中线作用是（ ）。
a. 使不对称相电流保持对称 b. 使不对称相电压保持对称
c. 使输出功率更大 d. 线电压与相电压同相
（答：b）

28、如图16电路所示，三相对称负载ZA=ZB=ZC=10Ω 作星形联接后，接到线电压为380V三相对称电源上，则电流表 读数为（ ）。
AL

ALLL

ZA
ZC
ZB ZC
（ 图16）
a.22A b.38A c.10A

（答：a）

29、在三相交流电路中，负载为三角形连接，若每相负载有功功率为30W，则三
相有功功率为（ ）
a、0 b、30 c、90
（答：c）

30、R、L、C串联电路产生谐振条件是（ ）。
a．R=XL=XC b.XL=XC c.R
（答：b）

31、一台三相异步电动机转速为720 r/min，应选取电动机磁极数为（ ）。
a．八极 b. 六极 c. 四极
（答：a）

32、三相异电动机转速为n=970r/min,则其额定转差率sN=( )。
a．0.04 b. 0.03 c.0.02
（答：b）

33、两电感线圈L1和L2互感为M，顺向串联时其等效电感表达式为（ ）。
a． L1+L2 b. L1+L2+M c. L1+L2+2M
（答：c）

34、已知两互感线圈L1=2H，L2=5H，M=0.5H，若将其反向串联时，其等效电感（ ）。
a．6H b.7H c.8H
（答：a）
35、已知变压器原边匝数N1=1000匝，副边匝数N2=匝，若此时变压器
负载阻抗为5Ω，则从原绕组看进去此阻抗应为（ ）。
a．2.5Ω b.1.25Ω c.20Ω
（答：b）

36、单相变压器原、副边绕组额定电压分别为U1N=220V，U1N=110V，当原绕组额定电流为9A时，副绕组额定电流为（ ）。
a．18 A b.4.5A c. 2.25A
（答：a）

37、热继电器在电动机接触控制起动电路中起（ ）作用。
a．短路保护 b.欠压保护 c. 过载保护
（答：c）

38、接触器在电动机接触控制起动电路中起（ ）作用。
a．短路保护 b.自锁和欠压保护 c. 过载保护
（答：b）

39、一段导线，其电阻为R，将其从中间对折后，并联成一根导线，则电阻为( )
a. b、 c. 2R
（答：b）

40、叠加定理可以用在线性电路中不能叠加是（ ）。
a、电压 b、电流 c、功率
（答：c）

41、二极管导通后，当流过它电流增长一倍时，它两端电压将（ ）。
a.增长一倍 b. 略有增长 c. 增长一倍以上
(答：b)

42、稳压二极管普通工作在（ ）。
a.放大区 b. 截止区 c.反向击穿区
（答：C）

43、当温度升高时，二极管反向饱和电流将要（ ）。
a.增长 b. 减小 c.不变
(答：a)

44、二极管外加电压VD=0.6V,流过二极管电流为120mA，则二极管正向直流电阻RD是（ ）。
a.15Ω b.5Ω c.20Ω
(答：b)

45、二极管反向饱和电流在200C时是5μA，温度每升高100C，其反向饱和电流增大一倍，当温度升高为400C时，反向饱和电流（ ）。
a. 10μA b. 15μA c. 20μA
(答：c)

47、一三极管三个极对地电位分别有VC=3.3V，VE=3V，VB=3.7V，则该管工作在（ ）。
a. 放大区 b. 饱和区 c.截止区
(答：b)

48、一三极管三个极对地电位分别是6V，5.4V，9V，则该管是（ ）。
a. NPN硅管 b. NPN锗管 c.PNP硅管
(答：a)

49、下列是三极管各个极电位，处在放大状态三极管为 。
a. VB=0.7V VE=0V VC=0.3V
b. VB=-6.7V VE=-7.4V VC=-4V
c. VB=-3V VE=0V VC=6V
(答：b)

50、典型差放RE对（ ）有抑制作用。
a. 共模信号 b. 差模信号 c. 共模信号和差模信号
(答：a)

51、能较好地克服零点漂移电路是（ ）。
a.功放电路 b.固定式偏置电路 c. 差放电路
(答：c)

52、温度影响了放大电路中（ ），从而使静态工作点不稳定。
a.三极管 b.电容 c. 电阻
(答：a)
53、如图17所示频率特性，则其通频带为（ ）。
A
2

f

800HZ 15KHZ （图17）
a.14.2HZ b.15KHZ c. 15.8KHZ
(答：a)
54、电路如图18所示，其输出波形发生了（ ）失真。
a.饱和 b.截止 c. 交越
+Vcc
RB RC

Ui β RL U0
（ （图18）
(答：b)
55、电路如上图所示，其下图19为输出波形，发生了（ ）失真。
a. 交越 b.截止 c. 饱和
(答：c)
（图19）
56、每一级电压放大倍数均为50，则两级放大电路总电压放大倍数是（ ）。
a. b. =2500 c.
(答：a)

57、引入负反馈后，不能改进是（ ）。
a. 放大倍数稳定性 b.减少小信号源波形失真c. 减少放大器波形失真
(答：b)

58、在深度负反馈时，放大器放大倍数（ ）。
a. 仅与基本放大器关于 b. 仅与反馈网络关于c.与两者均关于
(答：b)

59、负反馈放大器A=103，其变化为，要使Af变化为，则反馈系数为（ ）。
a. 0.99 b.0.1 c. 0.099
(答：c)
60、抱负运放同相输入和反相输入虚短指是（ ）这种现象。
a.U+ =U- b.U+=0 c.I+=I-
(答：a)

61、普通把电阻率在10-4Ω.cm至1010Ω.cm材料称为（ ）。
a.半导体 b.导体 c.绝缘体
(答：a)

62、放大管静态工作点在输出特性曲线（ ）处，功率放大器为甲类工作状态。
a.IC=0 b.中点 c.IC IC
(答：b)

63、放大管静态工作点在输出特性曲线（ ）处，功率放大器为甲乙类工作状态。
a.IC=0 b.中点 c.IC IC
(答：c)

64、分压式偏置电路中RE作用是（ ）。
a.稳定静态工作点 b.增大U0 c.减小β
(答：a)

65、分压式偏置电路中旁路电容CE作用是（ ）。
a. 稳定静态工作点，使电压放大倍数下降
b. 稳定静态工作点，使电压放大倍数不变
c. 使电压放大倍数大大增长
(答：b)

66、在RC正弦波振荡器中，信号振荡频率f=（ ）。
a. b. c.
(答：a)
67、反相比例运算放大电路引入是（ ）负反馈。
a.串联电压 b.并联电压 c.串联电流
(答：b)

68、同相比例运算放大电路引入是（ ）负反馈。
a.串联电压 b.并联电压 c.串联电流
(答：a)

69、场效应管是（ ）器件。
a.电流控制 b.电压控制 c.光电控制
(答：b)

70、场效应管按构造分为结型和（ ）。
a. 绝缘栅型 b. 耗尽型 c. 增强型
(答：a)

71、场效应管按性能分为耗尽型和（ ）。
a. 绝缘栅型 b. 耗尽型 c. 增强型
(答：c)

72、输入电阻、输出电阻和（ ）是放大器重要性能指标。
a. 电压放大倍数 b. 电源 c. 功率
(答：a)

73、射极输出器电压放大倍数（ ）。
a. 等于1 b. 不不大于1 c.不大于1，接近1
(答：c)

74、、射极输出器输出电压与输入电压（ ）。
a.反相 b. 同相 c.不拟定
(答：b)
75、直接耦合放大电路存在两个问题是先后级静态工作点互相影响和（ ）。
a.温度升高 b. 零点漂移 c. 功率输出增大
(答：b)

76、放大电路非线性失真涉及截止失真和（ ）。
a. 饱和失真 b.交越失真 c.两端失真
(答：a)
78、在共射交流放大电路中，负载电阻RL愈大，则电压放大倍数AU（ ）。
a.愈大 b. 不变 c. 愈小
(答：a)
79、在共射交流放大电路中，信号源内阻愈大，则电压放大倍数AU（ ）。
a.愈大 b. 不变 c. 愈小
(答：c)
81、滤波电路作用是（ ）。
a.减小交流电脉动 b.输出稳定电压 c.整流
(答：a)
82、串联型反馈式稳压电路由采样单元，基准单元，放大单元和（ ）单元四某些构成。
a. 调节 b.滤波 c. 稳压
(答：a)
83、差动放大电路采用双端输出时，其差模电压放大倍数与单管放大时相等，采用单端输出时是单管放大时（ ）。
a. 相等 b.2倍 c.一半
(答：c)
85、从发射极输出信号放大电路叫（ ）放大电路。
a.共射 b.共基 c.共集
(答：c)
86、从发射极输入信号放大电路叫（ ）放大电路；
a.共射 b.共基 c.共集
(答：b)

87、温度升高，会使三极管UBE、β和ICB0随之变化，最后使（ ）升高。
a. IC b.Ucc c.RB
(答：a)
88、三极管是电流控制器件，三极电流关系为 和IC=βIB。
a. IC =IB+IE b. IE =IB+IC c. IB =IE+IC
(答：b)

89、依照三极管构造不同有NPN和PNP两种，而依照材料不同分为（ ）两种。
a. 硅和磷 b.锗和硼 c. 硅和锗
(答：c)

92、如图20所示门电路中,输入端c为多余引脚,其错误解决办法是（ ）。
≥1
Y
A
B
C

( 图20 )
a. 接地. b. 与脚B并联. c. 剪去
(答：a)

93、如图21所示逻辑符号中，RD作用是（ ）。
J Q
K Q
CP
RD

（图21）

a、置1端 b、置0端 c、时钟信号输入端
(答：b)
94、三极管是数字电路中最基本开关元件,三极管截止条件是( ) 。
a. <0.5V ； b. ≤0 A ； c. ≤
(答：a)
95、由图22所示连接解决办法可知，JK触发器转换成为了( )。
J Q
K Q
A

B

( 图22 )

a. D触发器. b. T′触发器. C. T触发器.
(答：c)

96、如下表所示输入信号与输出信号逻辑表达式为（ ）。
A B
Y
0 0
0 1
1 0
1 1
1
0
0
1

a.Y=A⊙B b. Y =A⊕B c. Y=
(答：a)

97、由图23所示逻辑符号可知,该触发器为（ ）触发翻转RS触发器.
S Q
R Q
CP

( 图23 )
a. 上升沿 b.下降沿 c. CP信号
(答：b)
98、组合逻辑电路在电路构造上只包括（ ）。
a.各种门电路； b. 各种触发器； c.反馈电路
(答：a)

99、在逻辑功能上，只具备置0和置1 逻辑关系触发器是（ ）。
a. RS； b. JK； c. D .
(答：c)

100、.在逻辑功能上，具备约束条件触发器，只有（ ）。
a. RS； b. JK； c. D .
(答：a)
