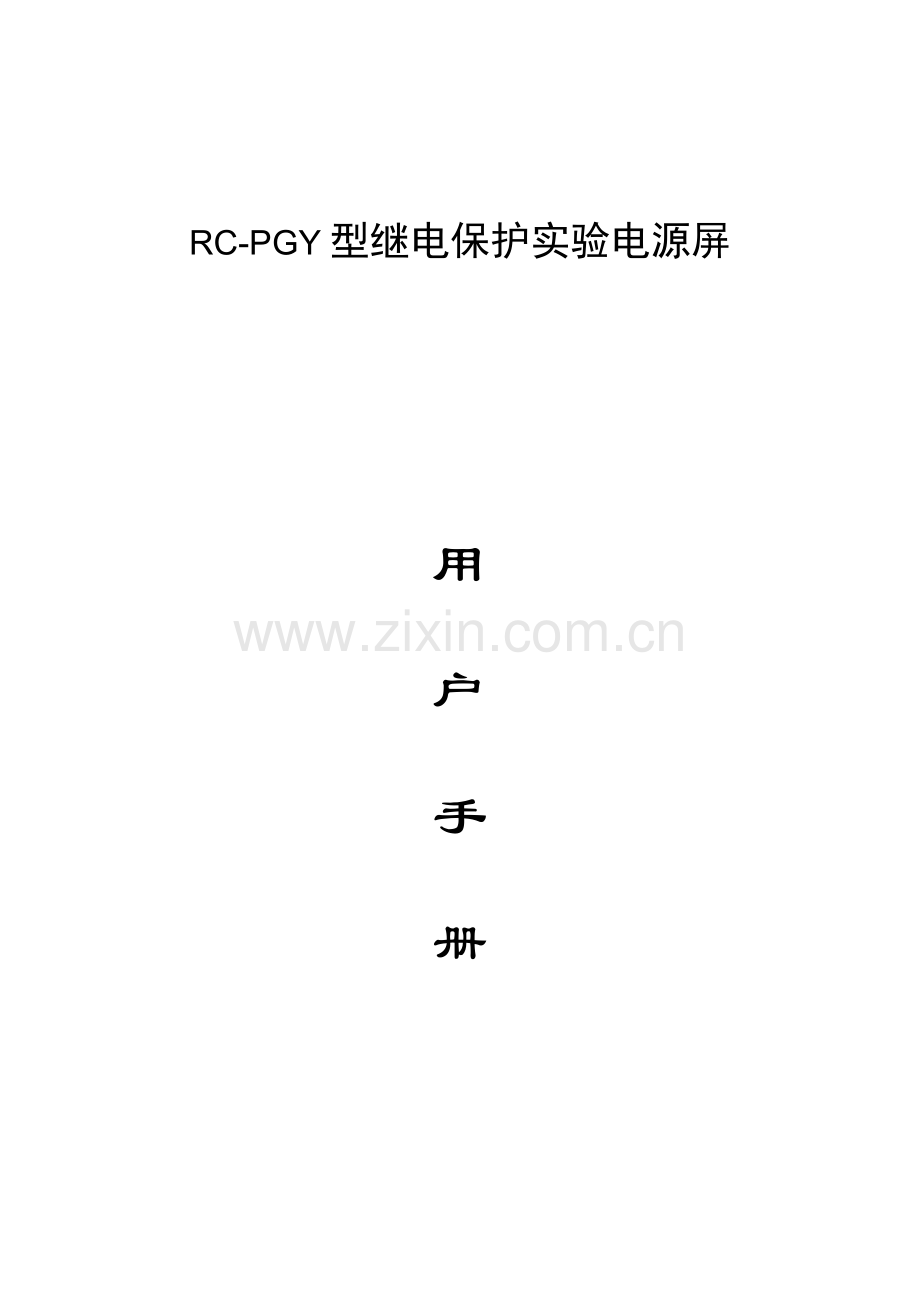

RC-PGY型继电保护实验电源屏用户手册保定瑞成电气有限公司目 录1 概述12 产品结构13 电气性能14 使用条件25 工作原理26 技术参数27 安装说明38 注意事项39 订货须知41 概述RC-PGY型继电保护实验电源屏是我公司依据能源部发电厂、变电所工程和继电保护实验仪表配置定额、继电保护实验条例和电力工业部颁发电力系统继电保护及安全自动装置反事故措施要点的有关规定设计制造的产品。它为现场继电保护实验工作提供了可靠、稳定、方便的交直流实验电源，为提高继电保护实验工作的质量，保障人身、设备安全提供了可靠保证。1.1 用途：合用于发电厂、变电站及大中型工业公司，可作为标准的继电保护实验电源。1.2 特点1.2.1 采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，保证了供电的可靠性。1.2.2 交流电源采用大容量隔离变压器，将系统电源与实验电源进行隔离，并在初级与次级之间加装屏蔽层，使实验电源免受电网暂态过程和其他谐波干扰。变压器采用 /Y0接线方式，大大削弱了三次谐波，保证了电源质量。1.2.3 直流电源可以连续平滑的调节电压，以适应不同实验项目的需要；1.2.4 交流电源的控制均采用DZ47-60型自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。1.2.5 输出交流电源装有漏电保护开关，保证实验人员的安全。该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。1.2.6 直流回路使用GM32M直流断路器，它动作迅速，寿命长，短路、过负荷则自动跳闸。2 产品结构 2.1 PGY-1型采用PK-10型全封闭柜式结构，前后门带锁，屏体由板材构成。整机屏面结构图见附图2。2.2 内部重要部件有隔离变压器、三相自耦调压器、电抗器、整流器、电容器、自动空气开关、漏电保护开关、电流表、电压表等元件；2.3 屏面绘有模拟电路，使操作人员容易辨认，避免发生误操作；2.4 仪表、指示灯、控制开关装在前面板上，输入和输出导线可通过接线柱和端子排连接。3 电气性能3.1 绝缘电阻：在标准实验大气条件下，装置各回路与外壳之间绝缘电阻不小于10M；各独立回路之间绝缘电阻不小于10M。3.2 介质强度：在标准实验大气条件下，上述各回路以及各独立回路之间分别能耐受交流50Hz，电压2kV（有效值），历时1min实验，而无绝缘击穿或闪络现象。3.3 冲击电压：在标准实验大气条件下，各交流回路和直流回路分别对外壳，应能承受5kV（峰值）的标准雷电波短时冲击检查。3.4 交流回路使用DZ47-60小型自动开关，机械寿命通断2万次，瞬时分断电流可达（47）Ie。3.5 直流回路使用GM32M直流断路器，瞬时分断电流可达（310）Ie（可选）。4 使用条件4.1 使用场合应有防止雨雪侵袭的措施。4.2 海拔高度不超过2023米。4.3 周边空气温度：-5+40。4.4 在40时空气湿度50%，在较低温度时允许有较高的相对湿度，在20时90%。4.5 使用场合机械振动振幅不大于0.05mm，频率不大于600次/分。4.6 安装倾斜度与铅垂线相差不大于5。4.7 周边介质无爆炸危险，无导电尘埃与腐蚀性气体。5 工作原理 5.1 电气原理图（见附图3）5.2 电路介绍5.2.1 电源输入采用220V/380V双路供电，两路电源不同时投入，用接触器切换。选择开关“1SA”置于手动、停止、自动位置，可手动、停止、自动切换电源。5.2.2 交流回路经由隔离变压器“1TM”获得输出电压220V/380V和58V/100V，三路并联输出的380V电压分别由开关6QF、7QF、8QF控制输出，并由电压表1PV、2PV、3PV分别监测Uab、UaC、Ubc电压；三路并联输出的100V电压分别由开关9QF、10QF、11QF控制输出，并由电压表4PV、5PV、6PV分别监测Uab、UaC、Ubc线电压；5.2.3 直流回路由三相自耦调压器1TC，整流变压器2TM，三相桥式整流电路和滤波电路获得0250V连续可调的直流电压，并由直流电流表1PA、电压表7PV进行监测。5.2.4 为使用时接线方便，交流输出设有三种形式，即屏前接线端钮形式、屏后端子排形式和多用电源插座形式。平面模拟图如附图4和端子排图如附图5所示。图中交流输出“”、“”和“”、“”分别为220V/380V和58V/100V的屏前接线端钮形式输出和“ID”屏后端子排形式输出；“XS”为多用电源插座形式输出。直流输出有两种形式，“”、“”分别为屏前接线端钮形式输出和“ID”屏后端子排形式输出。输出形式根据需要选择，使用非常灵活方便。6 技术参数6.1 交流部分6.1.1 额定输入电压：三相220/380V，频率50Hz。；6.1.2 额定输出电压：220V/380V，三相四线，共三路输出；58V/100V，三相四线，共三路输出。6.1.3 三相输入平衡时，输出不平衡度小于1%。6.1.4 三次谐波分量小于3%。6.1.5 输入变压器容量15kVA，在八小时工作制情况下，最大输出电流为322.8A。6.2 直流部分6.2.1 电源输入为交流三相380V；6.2.2 输出直流电压0250V连续可调，分三路输出；6.2.3 整流变压器容量5kVA，在八小时工作制情况下，最大输出电流20A；6.3.4 输出直流纹波系数K1.5%。7 安装说明7.1 先将屏体固定，接地端钮与地网可靠连接，再将三相交流电源引入屏后的端子排A1、B1、C1、N1或A2、B2、C2、N2，端子排图见附图5所示。7.2 按照屏面模拟图（见附图4），检查所有控制开关及切换开关使其处在断开位置，使调压器处在最低输出位置，即逆时针旋转至“0”位。7.3 将切换开关“1SA”置于停止位，合上交流电源输入开关1QF和2QF，合上控制开关15QF和16QF，此时二个电源指示灯1HL1、2HL2发光；将1SA置于手动位置，按1SB，1KM吸合，1HL2发光；按2SB，2KM吸合，1KM打开，2HL1发光；将1SA置于停止位置，1KM或2KM打开。将1SA置于自动位置，1KM或2KM吸合，1HL1或2HL1发光。将1SA置于停止位置，1KM或2KM打开。1KM和2KM具有电气互锁关系，只能有一只接触器吸合，不能同时吸合，保证一路电源供电。7.4 当一只接触器吸合后，变压器“1TM”上电，三相交流电压表有指示，其中1PV、2PV、3PV指示应为380V，4PV、5PV、6PV指示100V。7.5 分别合上交流输出漏电保护开关6QF、7QF，则屏前有两组接线端钮“”、“”输出220/380V交流电压；合上8QF，则屏后端子a1、b1、c1、n1有一路 220V/380V交流电压输出。7.6 分别合上交流输出漏电保护开关9QF、10QF，则屏前有两组接线端钮“”“”输出58V100V交流电压；合上11QF，则屏后端子a2、b2、c2、n2有一路58V100V交流电压输出。7.7 合上4QF交流开关，给整流变压器送电，调节三相自耦调压器手柄，直流电压表7PV有指示，可从0250V连续可调；合上直流输出开关12QF、13QF，则屏前端钮“”、“”有直流电压输出；合上14QF，则屏后端子“DC220V+、DC220V-”有一路输出。7.8 合上交流插座开关5QF，多用单相插座有220V交流电压输出。8 注意事项8.1 本装置有两路输入电源，不能同时合上；可带负荷操作。8.2 直流输出停用时，应将调压器逆时针调至输出最低位。8.3 漏电开关的额定电压是415V。装置在58/100V回路上（9QF、10QF、11QF）是降压使用。当按动实验按钮时，由于达不到模拟漏电电流值故不能跳闸，但在实际使用时，遇低电阻接地时，仍能保护跳闸（不大于30mA）。9 订货须知9.1 PGY-1型屏体结构为PK-10标准设计，两侧另加封板，订货时请参照附图2标明屏体尺寸。9.2 本公司可根据用户规定设计不同结构形式的继电保护实验电源屏,用户在订货时应说明具体规定（或提供图纸）。9.3 本公司可代用户设计不同性能的电源屏（或按用户提供图纸定制）。9.4 订货时应注明屏体尺寸、颜色，订货数量等。9.5 说明书中配置如有更改恕不另行告知，以随货图纸、资料为准。9.6 保护实验电源设备的质保期为自投运日起一年，一年内出现质量问题由制造厂无偿提供元器件，用户自行更换。9.7 此设备为免调试维护产品。在运营一年后，在设备出现故障需要厂家维护维修时，厂家收取服务成本费用。附图一 地脚安装尺寸附图二 PGY1整机屏面结构图附图三 电气原理图附图四 屏面模拟图 附图五 PGY1端子排图
