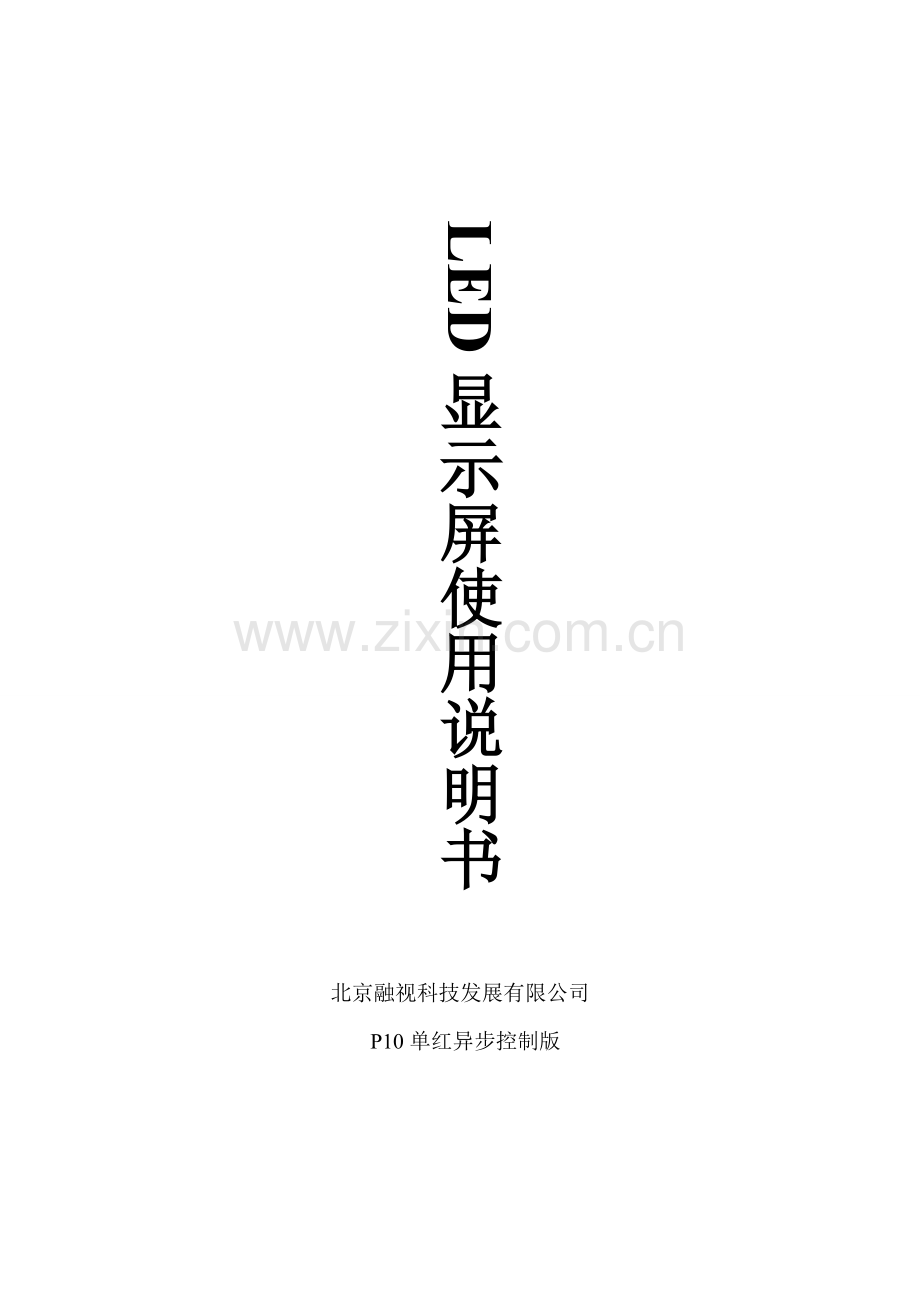

LED显示屏使用说明书

北京融视科技发展有限公司
P10单红异步控制版

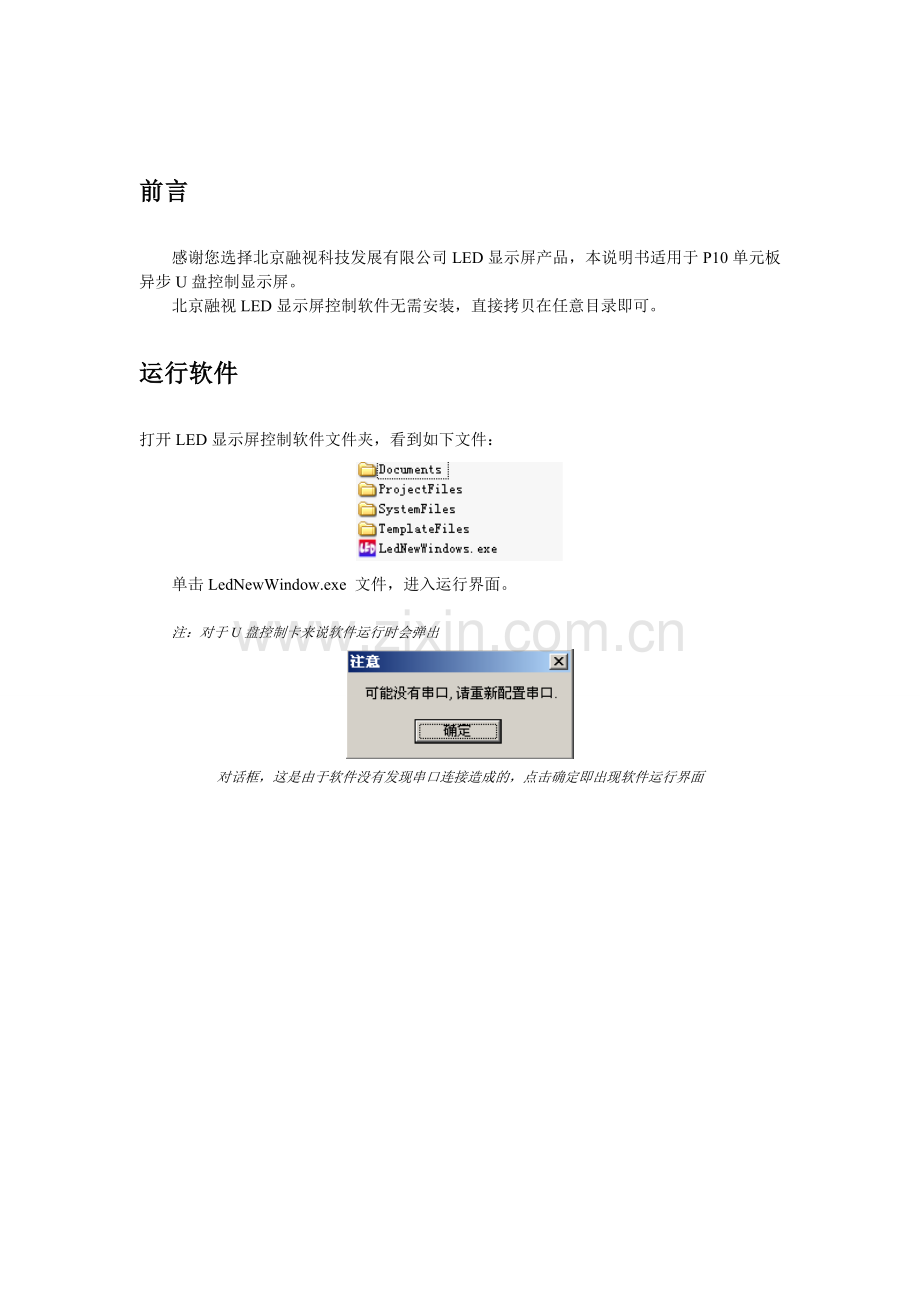

前言
感谢您选择北京融视科技发展有限公司LED显示屏产品，本说明书适用于P10单元板异步U盘控制显示屏。
北京融视LED显示屏控制软件无需安装，直接拷贝在任意目录即可。
运行软件
打开LED显示屏控制软件文件夹，看到如下文件：

单击LedNewWindow.exe 文件，进入运行界面。

注：对于U盘控制卡来说软件运行时会弹出

对话框，这是由于软件没有发现串口连接造成的，点击确定即出现软件运行界面
显示屏的硬件设置
注：融视光电在给客户发送软件时已经进行了硬件设置，如果您无需改动可跳过此步。
·点击菜单栏按钮，出现密码输入窗口：

初始默认管理员登录密码为 168。输入正确密码，即进入硬件配置窗口：

对于P10单红系列产品显示屏来说您只需设置即可。
注：显示屏尺寸不同，高度、宽度的设置参数也不一样，您的显示屏尺寸参数在给您提供软件之前已经设置完毕，请您妥善保管。如果遗失，您只需提供给我们您的显示屏尺寸，我们即可给提供正确的显示屏高度、宽度参数。
设置完显示屏高度、宽度参数后，点击后，再点击关闭即可。
输入一行走字文字
新建节目
·点击文件菜单，选择新建，在软件左侧的“节目管理”窗口中即出现新建的节目信息。

·在“节目管理”窗口中选择，开始对节目以进行设置。
·点击节目管理中的“分区”按钮，并选择单行文本。

现在您就有了一个可以输入文本的条目。

3.2输入一行LED显示屏上要显示的文本
·选择，在属性编辑窗体中输入“北京融视科技发展有限公司”：

·设置文字的高度，本例为

·设置分区的尺寸
在软件界面的右下角的“分区属性”窗口中设置分区尺寸，分区尺寸不能超过上面硬件设置中的显示屏尺寸。本例为高度32，宽度288。

好，现在一个可显示的走字文本已经录入成功。
·将您的节目保存到U盘。
注：您必须使用纯粹的U盘，而不是mp3、录音笔等有存储功能的电子产品代替，否则控制卡无法分别哪个文件保存的是节目信息。
单击，在“U盘数据保存对话框”中选择您的U盘路径，并单击保存即可。

在LED显示屏上显示录入的文字
显示屏接通电源，将U盘直接插入到显示屏的U盘接口，直到显示屏上显示“录入完毕”，拔下U盘即可看到刚录入的文字。
附录
附录1：使用注意事项：

1：严禁半户外显示屏安装于户外淋雨或可浸水处；
2：显示屏安装必须离地至少5cm空间；
3：严谨带电对显示屏内部零部件进行插拔；
4：室外显示屏安装需用角铁或角铝，严禁使用过薄安装件，避免显示屏跌落。
5：严禁使用长度超过显示屏型材边框厚度的螺丝或其他安装件在显示屏上打孔，以免钻穿电路板；
6：全户外显示屏上边框、背板、固定自钻螺丝全部使用LED专用密封胶做防水处理，请勿刮去表面密封胶；
7：由于单片机控制芯片的局限，控制卡软件暂时不支持Vista、windows7操作系统。
附录2：LED显示屏常见问题
1：显示屏有一半花屏或者两头同时走字
软件中显示屏的尺寸设置不正确，从新在软件的“硬件设置”选项卡中进行硬件设置。
2：显示屏的时间显示不正确
U盘控制卡在保存到u盘对话框中选择“本次操作包含u盘时间校对”，更新显示屏时间。
3：显示屏不读取u盘或者显示加载失败
·在软件编辑完毕后是否已经将数据点击软件的“保存到u盘”将编辑的数据录入到u盘中；
·u盘是否正常，请不要用mp3、录音笔之类u口设备进行显示屏录入；
·usb线线路问题，进行usb线路检查。
4：显示屏部分不亮或整屏不亮
·进行电路检查，查看是否已经开机；
·查看软件自动开关机设置（仅限网口控制和串口控制），是否已经设置成关机状态；
·查看显示屏中是否包含可播放节目节目；
·显示屏电源故障。整屏不亮为控制卡侧电源损坏，部分不亮为不亮部分电源损坏；
5：显示屏花屏
·检查软件中显示屏的尺寸设置是否正常；
·检查是否软件存在病毒等问题，从新更换软件；
