GE双电源开关使用说明书

V1.0

广州宇象电气设备

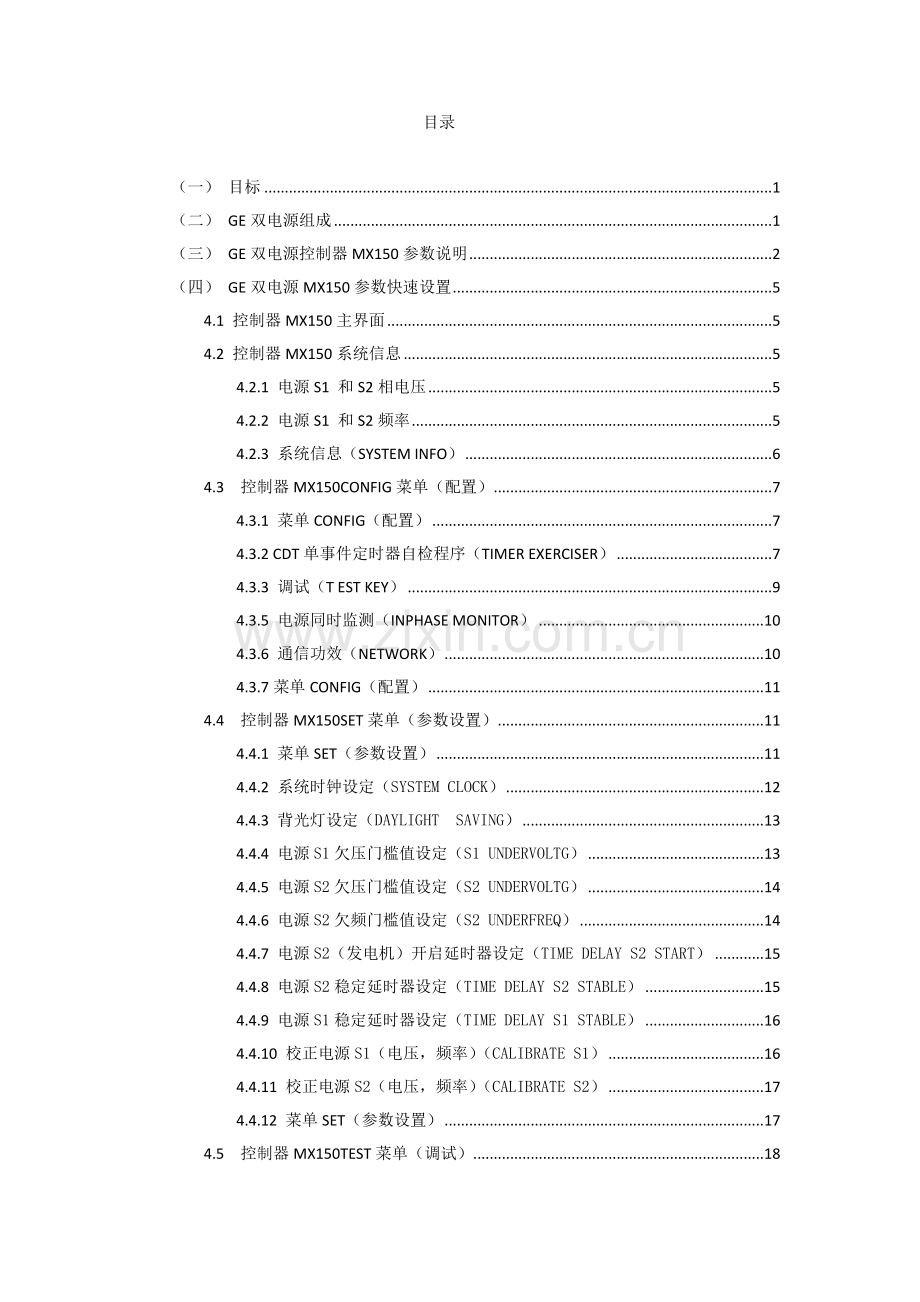

目录

（一） 目标 1
（二） GE双电源组成 1
（三） GE双电源控制器MX150参数说明 2
（四） GE双电源MX150参数快速设置 5
4.1 控制器MX150主界面 5
4.2 控制器MX150系统信息 5
4.2.1 电源S1 和S2相电压 5
4.2.2 电源S1 和S2频率 5
4.2.3 系统信息（SYSTEM INFO） 6
4.3 控制器MX150CONFIG菜单（配置） 7
4.3.1 菜单CONFIG（配置） 7
4.3.2 CDT单事件定时器自检程序（TIMER EXERCISER） 7
4.3.3 调试（T EST KEY） 9
4.3.5 电源同时监测（INPHASE MONITOR） 10
4.3.6 通信功效（NETWORK） 10
4.3.7菜单CONFIG（配置） 11
4.4 控制器MX150SET菜单（参数设置） 11
4.4.1 菜单SET（参数设置） 11
4.4.2 系统时钟设定（SYSTEM CLOCK） 12
4.4.3 背光灯设定（DAYLIGHT SAVING） 13
4.4.4 电源S1欠压门槛值设定（S1 UNDERVOLTG） 13
4.4.5 电源S2欠压门槛值设定（S2 UNDERVOLTG） 14
4.4.6 电源S2欠频门槛值设定（S2 UNDERFREQ） 14
4.4.7 电源S2（发电机）开启延时器设定（TIME DELAY S2 START） 15
4.4.8 电源S2稳定延时器设定（TIME DELAY S2 STABLE） 15
4.4.9 电源S1稳定延时器设定（TIME DELAY S1 STABLE） 16
4.4.10 校正电源S1（电压，频率）（CALIBRATE S1） 16
4.4.11 校正电源S2（电压，频率）（CALIBRATE S2） 17
4.4.12 菜单SET（参数设置） 17
4.5 控制器MX150TEST菜单（调试） 18
（五） GE双电源调试和问题 19

（一） 目标
方便第一次使用本企业代理GE双电源开关产品，以GEZTG和其控制器MX150为例，作了简单说明

（二） GE双电源组成

J5
J7
JC
J6
J5
2 控制器（MX150）

1 本体 (ZTG) 3 CPS(控制电源)

以 ZTG为例 ，别系列有所不一样
对于GTX对应控制器为MX60(可选配MX90),
对于ZTS对应控制器为MX250

4 连接线
（三） GE双电源控制器MX150参数说明
发电机电源合闸指示

发电电源指示
3.1 控制器MX150界面说明
市电电源合闸指示

市电电源指示

自检事件
“立即出现”

这排为菜单显示
控制器参数显示
控制器按键
S1 OK “E”
14：34
TVE 13 MAY

MORE TEST
1
2
MX150
G

G
4
3
S2

G
S1

3.2 MX150控制器参数说明
MX150全部设置叁数：（常见参数设置见MX150参数设置）
系统信息
电源S1 和S2相电压
电源S1 和S2频率
SYSTEM INFO:系统信息
Serial#:序列号
Rev#:版本
Event Log 事件统计
DATA 统计统计
CHANGE USER ACCESS CODE 密码设定(原密码见控制器后面)

CONFIG(配置)
TIMER EXERCISER （CDT单事件定时器自检程序-时间设定：1,7,14,28天，OFF.(DAILY
（天天）、WEEKLY（每七天）、14 DAY（天）、28 DAY（天）)）
TIMER EXERCISER （CDT单事件定时器自检程序-种类设定：
XRF（有载）、NO XFR（无载）
*CLOCK EXERCISER（CDP时钟自检程序：1,7,14,28天，OFF.(DAILY（天天）、
WEEKLY（每七天）、14 DAY（天）、28 DAY（天）、365 DAY（天）)）
* TEST KEY（调试：Maintained/Momentary维护/瞬间 ）
MOMENTARY（参数设置）
TRANSFER COMMIT（转换约定ON/OFF(开/关) 。ON：停电是接连不停发生，如在停电延时内（还没有向S2电源转换），S1电源有电，转换开关动作；OFF：停电是一次孤立 事件，如在停电延时内（还没有向S2电源转换），S1电源有电，转换开关不动作(开/关)）
INPHASE MONITOR（电源同时监测：ON/OFF(开/关)：
检验两路电源是否同时（频率是否在7个电度相位差））
* PHASE IMBALANCE(VI)（3相电压不平衡监测：ON/OFF(开/关)）
* LOAD DISCONNECT TD(UMD)(通用型电动机负载断开回路：辅助接点在以任何一个方向转换之前断开0-5分钟，转换以后，重新闭合)
* NETWORK （通信功效:ON/OFF(开/关)）

SET（参数设置）
SYSTEM CLOCK （系统时钟设定）
DAYLIGHT SAVING（背光灯：ON/OFF(开/关)）
*CLOCK EXERCISER（CDP时钟自检程序：1,7,14,28天，OFF.(DAILY（天天）、WEEKLY（每七天）、14 DAY（天）、28 DAY（天）、365 DAY（天）)）
EXER S2 RUNTIME （CDT单事件定时器自检程序-时间设定：
1,7,14,28天，OFF.(DAILY（天天）、WEEKLY（每七天）、14 DAY（天）、28 DAY（天）)）
S1 UNDERVOLT （S1欠压门槛值）
S2 UNDERVOLT（S2欠压门槛值）
S2 UNDERFREQ（S2欠频门槛值）
* PHASE IMBALANCE(VI)（3相电压不平衡监测-参数设定：FAIL 5%,RESTORE 3%）
* PHASE IMBALANCE(VI)（3相电压不平衡监测-时间设定：TIME DELAY 30 seconds）
TIME DELAY S2 START（S2（发电机）开启延时（定义为定时器P）:
（0-10秒可调，标准整定3秒））
TIME DELAY S2 STABLE（S2稳定延时（定义为定时器W）：
延时向电源2转换，时间可调范围0-5分钟）
*LOAD DPRDSIGNAL TD(T3/W3)(电梯预信号辅助接点：
在以任何一个方向转换之前断开0-60秒，转换以后，重新闭合)
*LOAD DISCONNECT TD(UMD)(通用型电动机负载断开回路：
辅助接点在以任何一个方向转换之前断开0-5分钟，转换以后，重新闭合)
ATS OPEN TIME TO S2 （S2延时转换（定义为定时器DW）：
从开关向电源2位置转换时间延时（1-10分钟，标准设置为5秒）） DW

TIME DELAY S1 STABLE （电源S1稳定定时器（定义为定时器T）：
延时向电源1位置转换（电源2失灵情况下立即重新转换）
时间可调范围0-60分钟，标准设置是30分钟
ATS OPEN TIME TO S1 （S1延时转换（定义为定时器DT）：
从开关向电源1位置转换时间延时（1-10分钟，标准设置为5秒））
S2 STOP DELQY （电源S2停止延时定时器（定义为定时器U）：
在开关重新转换至电源1以后许可发电机无载运行（1-60分钟，5分钟））
CALIBRATE S1（校正S1（电压，频率））
CALIBRATE S2（校正S2（电压，频率））

TEST（调试）
FAST TEST （快速调试） 除发电机停机延时外全部定时器有效
XFR LOAD （带负载调试） 按键放后开启一次真实转换操作。
NO XFR（无载调试） 按键放后开启发电机但不真实转换操作。
注：按键需要保持2秒以上，按键放太快测试功效不能开启

注：*表示可选附件

在SET菜单中定时器
ATS形式
P
W
DW
T
DT
U
标准转换
时间延时S2开启
时间延时S2稳定

时间延时S1稳定

S2停止延时
延时转换
时间延时S2开启
时间延时S2稳定
ATS至S2断开时间
时间延时S1稳定
ATS至S1断开时间
S2停止延时
电源1失灵
转换至电源2 电源1返回 转换至电源1
发电机冷却

（四） GE双电源MX150参数快速设置
注：其界面和其实际会有差异（附件不一样能一样，界面内容会有差异），仅供参考。
4.1 控制器MX150主界面
图4.1
* S1电源正常
* 时间（小时、分钟）
* 时间（年、月、日）
【MORE】:翻下页(进入下个系统信息)。【TEST】:调试(进入调试界面) 。

S1 OK
14：34
TVE 13 MAY
MORE TEST

1
2
MX150
G

G
4
3
S2

G
S1

4.2 控制器MX150系统信息
4.2.1 电源S1 和S2相电压
从控制器MX150主界面(图4.1)按【MORE】进入
4.2.2 电源S1 和S2频率
图4.2.1
* S1 相电压
* S2 相电压
【MORE】:翻下页。
【CFG】:配置。
【SET】:参数设置 。【ESC】:退出

1 VAB=393 2 VAB=000
VBC=392
VCA=390
MORE CFG SET ESC

1
2
MX150
G

G
4
3
S2

G
S1

从控制器MX150系统信息界面(图4.2.1)按【MORE】进入
图4.2.2
* S1 频率
* S2频率
【MORE】:翻下页。
【ESC】:退出

S1=50.0HZ S2=--*-HZ

MORE ESC
1
2
MX150
G

G
4
3
S2

G
S1

4.2.3 系统信息（SYSTEM INFO）
从控制器MX150系统信息界面(图4.2.2)按【MORE】进入
图4.2.3
* SYSTEM INFO:
系统信息
*序列号 版本

【MORE】:翻下页。
【EVLOG】: 事件统计
【DATA】:统计统计
【ESC】:退出

SYSTEM INFO
S/N#1565414 V6.2
OPN
MORE EVLOG DATA ESC
1
2
MX150
G

G
4
3
S2

G
S1

4.3 控制器MX150CONFIG菜单（配置）
4.3.1 菜单CONFIG（配置）
从控制器MX150界面(图4.2.1)按【CFG】进入
图4.3.1
CONFIG（配置）
*USER SETUP
用户参数设置
【MORE】:翻下页。【BACK】:回上个画面（图4.2.1)）

CONFIG
USER SETUP

MORE BACK
1
2
MX150
G

G
4
3
S2

G
S1

4.3.2 CDT单事件定时器自检程序（TIMER EXERCISER）
从控制器MX150界面(图4.3.1)按【MORE】进入
图4.3.2
CONFIG（配置）
* TIMER EXERCISER
CDT单事件定时器自检程序【MORE】:翻下页。
【SEL】:参数设置

CONFIG
TIMER EXERCISER
OFF
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

按【MORE】进入

CONFIG
TIMER EXERCISER
NO XFR
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

CDT单事件定时器自检程序-时间设定： 1,7,14,28天，OFF.(DAILY（天天）、WEEKLY（每七天）、14 DAY（天）、28 DAY（天）)）。种类设定：XRF（有载）、NO XFR（无载）

4.3.3 调试（T EST KEY）
从控制器MX150界面(图4.3.2)按【MORE】进入
图4.3.3
CONFIG（配置）
* TEST KEY
调试
【MORE】:翻下页。
【SEL】:参数设置

CONFIG
TEST KEY
MOMENTARY
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

图4.3.4
CONFIG（配置）
* TRANSFER COMMIT
转换约定
【MORE】:翻下页。
【SEL】:参数设置

参数选择ON/OFF(开/关) ON：停电是接连不停发生，如在停电延时内（还没有向S2电源转换），S1电源有电，转换开关动作；OFF：停电是一次孤立事件，如在停电延时内（还没有向S2电源转换），S1电源有电，转换开关不动作(开/关)）

4.3.4 转换约定（TRANSFER COMMIT）
从控制器MX150界面(图4.3.3)按【MORE】进入

CONFIG
TRANSFER COMMIT
OFF
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

4.3.5 电源同时监测（INPHASE MONITOR）
图4.3.5
CONFIG（配置）
* INPHASE MONITOR
电源同时监测
【MORE】:翻下页。
【SEL】:参数设置

参数选择ON/OFF(开/关)
检验两路电源是否同时（频率是否在7个电度相位差）

从控制器MX150界面(图4.3.4)按【MORE】进入

CONFIG
INPHASE MONITOR
OFF
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

【MORE】:翻下页。【SEL】:参数设置更改 。

4.3.6 通信功效（NETWORK）
从控制器MX150界面(图4.3.5)按【MORE】进入
图4.3.6
CONFIG（配置）
* NETWORK
通信功效
【MORE】:翻下页。
【SEL】:参数设置

参数选择ON/OFF(开/关)

CONFIG
NETWORK
OFF
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

4.3.7菜单CONFIG（配置）
从控制器MX150界面(图4.3.6)按【MORE】进入
图4.3.1
CONFIG（配置）
*USER SETUP
用户参数设置
【MORE】:翻下页。【BACK】:回上个画面（图4.2.1)）

CONFIG
USER SETUP

MORE BACK
1
2
MX150
G

G
4
3
S2

G
S1

4.4 控制器MX150SET菜单（参数设置）
4.4.1 菜单SET（参数设置）
从控制器MX150界面(图4.2.1)按【SET】进入
图4.4.1
SET（参数设置）
*USER SETUP
用户参数设置【MORE】:翻下页。【BACK】:回上个画面（图4.2.1)）

SET
USER SETUP

MORE BACK
1
2
MX150
G

G
4
3
S2

G
S1

4.4.2 系统时钟设定（SYSTEM CLOCK）
从控制器MX150界面(图4.4.1)按【MORE】进入
图4.4.2
SET（参数设置）
* SYSTEM CLOCK
系统时钟
【MORE】:翻下页。
【SEL】:参数设置

【MORE】:翻下页。
【ˆ】,【ˇ】:参数设置更改增加或减小 。
【SAVE】:参数设置参数保留，进入另一个更改小参数 。

SET
SYSTEM CLOCK
09:13 13 MAY
MORE SEL

1
2
MX150
G

G
4
3
S2

G
S1

按【SEL】进入

SET
SYSTEM CLOCK
09:13 13 MAY
MORE ˆ ˇ SAVE
1
2
MX150
G

G
4
3
S2

G
S1

4.4.3 背光灯设定（DAYLIGHT SAVING）
从控制器MX150界面(图4.4.2)按【MORE】进入

SET
DAYLIGHT SAVING
OFF
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1
图4.4.3
SET（参数设置）
* DAYLIGHT SAVING
背光灯
【MORE】:翻下页。
【SEL】:参数设置

参数选择ON/OFF(开/关)

4.4.4 电源S1欠压门槛值设定（S1 UNDERVOLTG）
从控制器MX150界面(图4.4.3)按【MORE】进入
图4.4.4
* S1 UNDERVOLT
S1欠压门槛值
【MORE】:翻下页。
【SEL】:参数设置

参数选择
FALL(欠压）：75%～98%
缺省80%
RESTORE(回复）：85%～100%
缺省90%
FALL比RESTORE定值 低2%

S1 UNDERVOLT
FAIL 80% 304V
RESTORE 90% 342V
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

4.4.5 电源S2欠压门槛值设定（S2 UNDERVOLTG）
从控制器MX150界面(图4.4.4)按【MORE】进入
图4.4.5
* S2 UNDERVOLT
S2欠压门槛值
【MORE】:翻下页。
【SEL】:参数设置

参数选择
FALL(欠压）：75%～98%
缺省80%
RESTORE(回复）：85%～100%
缺省90%
FALL比RESTORE定值 低2%

S2 UNDERVOLT
FAIL 80% 304V
RESTORE 90% 342V
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

4.4.6 电源S2欠频门槛值设定（S2 UNDERFREQ）
从控制器MX150界面(图4.4.5)按【MORE】进入
图4.4.6
* S2 UNDERFREQ
欠频门槛值
【MORE】:翻下页。
【SEL】:参数设置

参数选择
FALL(欠频）：88%～98%
缺省90%
RESTORE(回复）：90%～100%
缺省95%
FALL比RESTORE定值 低2%

S2 UNDERFREQ
FAIL 90% 45HZ
RESTORE 95% 47HZ
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

4.4.7 电源S2（发电机）开启延时器设定（TIME DELAY S2 START）
从控制器MX150界面(图4.4.6)按【MORE】进入
图4.4.7
SET（参数设置）
* TIME DELAY S2 START
电源S2（发电机）开启延时器
【MORE】:翻下页。
【SEL】:参数设置

参数选择
0-10秒可调，标准整定3秒

SET
TIME DELAY S2 START
00SEC
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

定义为定时器P
4.4.8 电源S2稳定延时器设定（TIME DELAY S2 STABLE）
从控制器MX150界面(图4.4.7)按【MORE】进入
图4.4.8
SET（参数设置）
* TIME DELAY S2 STABLE
电源S2稳定延时器
【MORE】:翻下页。
【SEL】:参数设置

参数选择
0-5分钟

SET
TIME DELAY S2 STABLE
00:00
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

定义为定时器W
4.4.9 电源S1稳定延时器设定（TIME DELAY S1 STABLE）
从控制器MX150界面(图4.4.8)按【MORE】进入
图4.4.8
SET（参数设置）
* TIME DELAY S1 STABLE
电源S1稳定延时器
【MORE】:翻下页。
【SEL】:参数设置

参数选择
0-60分钟 标准整定30分钟

SET
TIME DELAY S1 STABLE
00:10
MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

定义为定时器T
4.4.10 校正电源S1（电压，频率）（CALIBRATE S1）
从控制器MX150界面(图4.4.9)按【MORE】进入
图4.4.10
SET（参数设置）
* CALIBRATE S1
校正S1（电压，频率）门槛值
【MORE】:翻下页。
【SEL】:参数设置

CALIBRATE S1
S1=382 50.0HZ

MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

4.4.11 校正电源S2（电压，频率）（CALIBRATE S2）
从控制器MX150界面(图4.4.10)按【MORE】进入
图4.4.11
SET（参数设置）
* CALIBRATE S2
校正S2（电压，频率）门槛值
【MORE】:翻下页。
【SEL】:参数设置

CALIBRATE S2
S2=000 --*-HZ

MORE SEL
1
2
MX150
G

G
4
3
S2

G
S1

4.4.12 菜单SET（参数设置）
从控制器MX150界面(图4.4.11)按【MORE】进入
图4.4.1
SET（参数设置）
*USER SETUP
用户参数设置【MORE】:翻下页。【BACK】:回上个画面（图4.2.1)）

SET
USER SETUP

MORE BACK
1
2
MX150
G

G
4
3
S2

G
S1

4.5 控制器MX150TEST菜单（调试）
从控制器MX150主界面(图4.1)按【TEST】进入
图4.5.1

SYSTEM TESTS

FAST XFR NO
MORE TEST LOAD XFR
1
2
MX150
G

G
4
3
S2

G
S1

【MORE】:翻下页。
FAST TEST （快速调试） 除发电机停机延时外全部定时器有效
XFR LOAD （带负载调试） 按键放后开启一次真实转换操作。
NO XFR（无载调试） 按键放后开启发电机但不真实转换操作。
注：按键需要保持2秒以上，按键放太快测试功效不能开启

（五） GE双电源调试和问题

尤其注意：严禁对ATS做2~6KV工频绝缘耐压测试 后果是限位开关损坏、整流桥烧毁、CPS电源盒烧坏等

常见问题：
1 电源S1或S2电源指示灯不亮
可能原因：电源完全或部分不可用（没有电压或电压过低（和设定值比）），

2 电源S1或S2合闸指示灯不亮
可能原因：电源S1或S2是否在断开位置，
ATS微动开关故障和控制器连接线故障（检验显示面板是否有E-001或E-002代码指示，和微动开关状态连接线）

3 ATS不能将负载转回S1市电
可能原因：延时还没有完成（检验控制器状态指示）
S1市电电源有过压，欠压 失压等故障（检验S1市电电源，电源指示灯是否正常，如正常，检验控制器状态指示，是否延时还没完成，如不正常，检验市电母线是否有电，有电就检验控制器参数设置。
相关不能转回市电参数设置有：INPHASE MONITOR（电源同时监测：ON/OFF(开/关)；S1 UNDERVOLT （S1欠压门槛值）；PHASE IMBALANCE(VI)（3相电压不平衡监测）；TIME DELAY S1 STABLE（（S1稳定延时，） ；CALIBRATE S1（校正S1（电压，频率），通常是电源同时是否设为ON,但实际电源不一样时，是否达成回复电压（提议校正S1电压设为正常时候电压值。）
控制器在互为备用模式或在参数设置模式 （检验控制器工作模式）
ATS 是否没有在自动状术（检验ATS是否在手动状态或按扭[Auto/Inhibit] (自动/严禁）在[IInhibit]状态 ）

4 ATS不能将负载转回S2备用电源
可能原因：延时还没有完成（检验控制器状态指示）
S2电源有过压，欠压 失压等故障（检验S2电源）
控制器在互为备用模式或在参数设置模式 （检验控制器工作模式）
ATS 是否没有在自动状术（检验ATS是否在手动状态或按扭[Auto/Inhibit] (自动/严禁）在[IInhibit]状态 ）
5 电源S1或S2电源指示灯闪动
可能原因：电源S1或S2有过压，欠压等故障（检验电源S1或S2输入电压）

6 所用指示灯不亮
可能原因：控制器面板连接线没有接好（检验控制器面板连接线）
控制器1或S2输入电源电压全部不正常（检验控制器电源输入）

7 市发电中，发电机没有开启
可能原因：延时还没有完成（检验控制器状态指示）
发电机没有收到没有开启信号（可能控制器没有信号到发电机，检验控制器发电机开启继电器端子是否有信号发出（正常时端子号1和2或3和5是应该闭合了），如有信号发出，检验发电机那边接线是否有错，如没有错但没有信号话是连接线有问题。）
