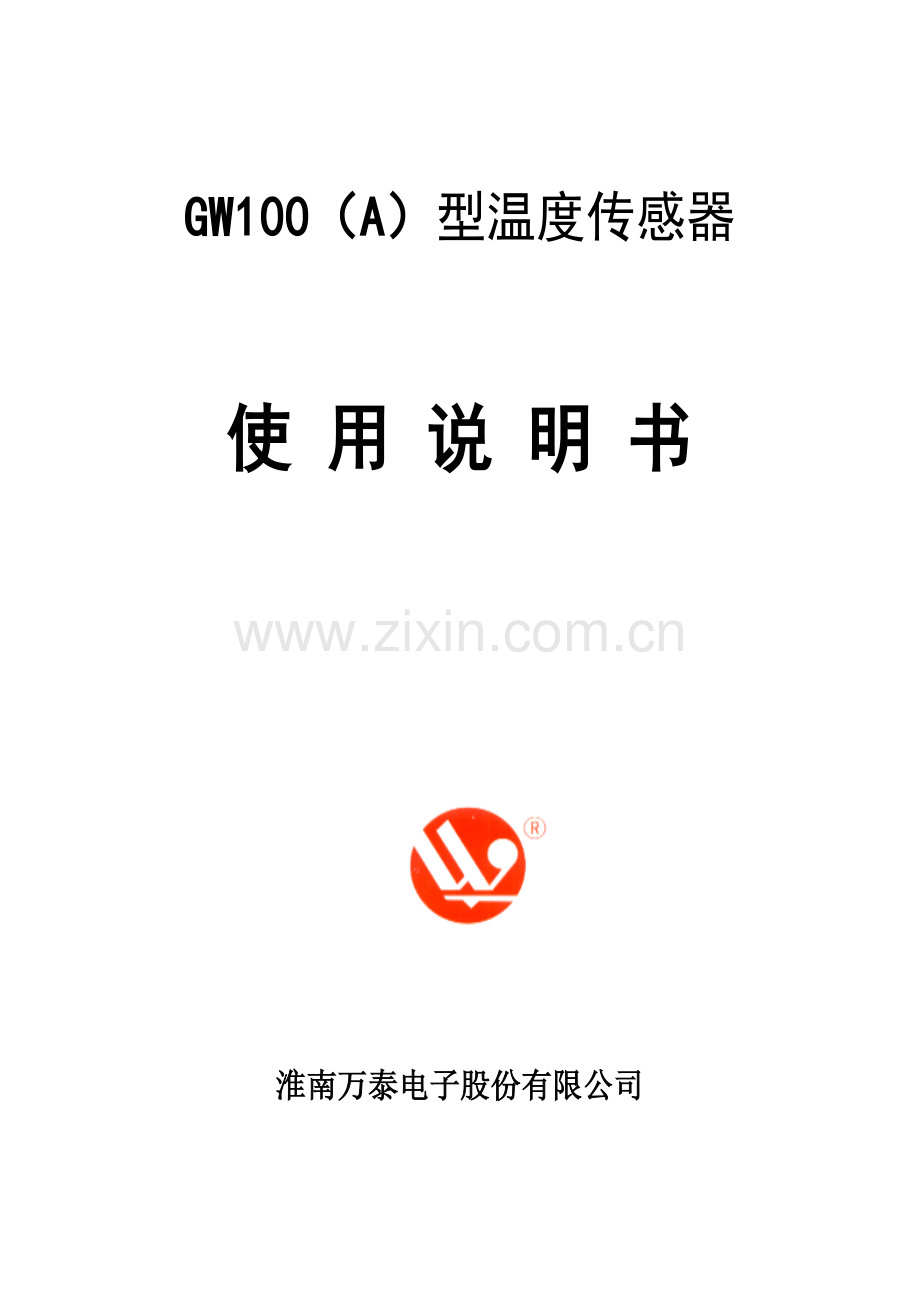

GW100（A）型温度传感器

使 用 说 明 书

淮南万泰电子股份有限公司

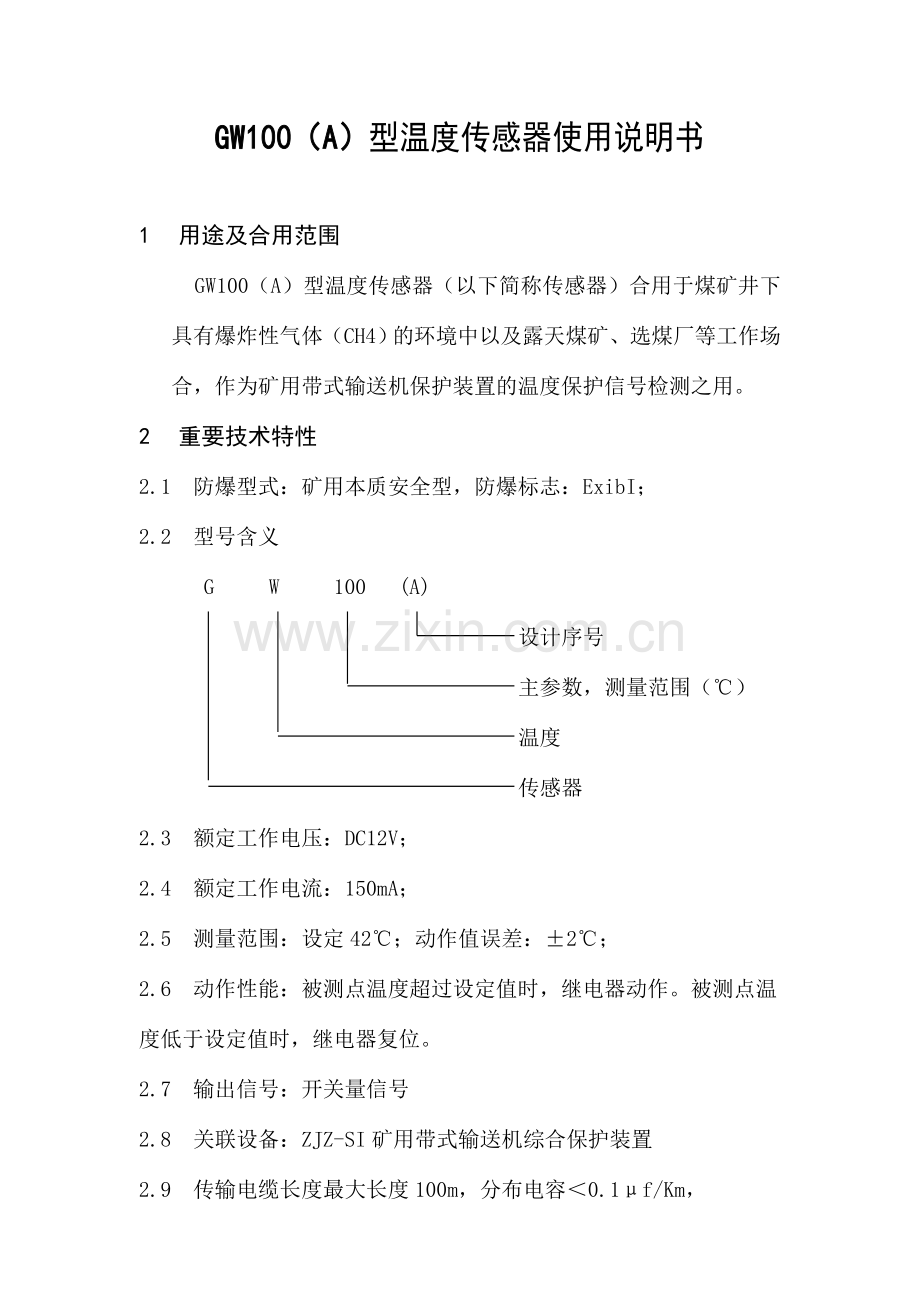

GW100（A）型温度传感器使用说明书

1 用途及合用范围
GW100（A）型温度传感器（以下简称传感器）合用于煤矿井下具有爆炸性气体（CH4）的环境中以及露天煤矿、选煤厂等工作场合，作为矿用带式输送机保护装置的温度保护信号检测之用。
2 重要技术特性
2.1 防爆型式：矿用本质安全型，防爆标志：ExibI；
2.2 型号含义
G W 100 (A)
设计序号
主参数，测量范围（℃）
温度
传感器
2.3 额定工作电压：DC12V；
2.4 额定工作电流：150mA；
2.5 测量范围：设定42℃；动作值误差：±2℃；
2.6 动作性能：被测点温度超过设定值时，继电器动作。被测点温度低于设定值时，继电器复位。
2.7 输出信号：开关量信号
2.8 关联设备：ZJZ-SI矿用带式输送机综合保护装置
2.9 传输电缆长度最大长度100m，分布电容＜0.1μf/Km，
分布电感＜1mH/Km；
2.10 外形尺寸：167mm×66mm×41mm；
2.11 质量：350g。
3 环境条件
3.1 正常工作条件
3.1.1 周边环境温度为-5℃～40℃；
3.1.2 海拔高度不超过2023m（气压80KPa～110KPa）；
3.1.3 周边空气相对湿度≤98%(25℃)；
3.1.4 具有甲烷等爆炸性气体的矿井中；
3.1.5 无显著摇动和冲击振动的地方；
3.1.6 无破坏绝缘的气体或蒸气的环境中；
3.1.7 能防滴水的地方。
3.2 最恶劣贮运条件
高温:60℃；
低温:-40℃；
平均相对湿度:95%(25℃)。
4 结构概述
传感器由温度检测探头、主体、安装支架等部分组成。主体内有电路板和接线端子。传感器电路板上还设有自故障显示发光二极管。
5 工作原理
传感器的检测探头贴紧或靠近被测部位，当环境温度和被测点温度低于设定的温度值时，传感器不动作，当环境温度或被测点温度超过设定的温度值时，传感器内的比较器电路翻转，传感器将输出接点有断开变为导通。
6 安装调试
6.1 安装
将传感器固定在皮带机架的槽钢上,温度检测探头贴紧静止的被测物件的表面（如电机）或靠近旋转的被测物件（如滚筒）。打开传感器主腔,用电缆将主机内12VDC(电源+)、T（温度信号）、OVDC（电源地）接至传感器内相应的接线端上。
6.2 调试
传感器的调试在地面进行。用一容积不小于0.1m3的玻璃或搪瓷容器，加入约3/4容积的纯净水并加热，在水中插入水银温度计，监测水的温度。把温度检测探头插入水中，给传感器通电，水温低于设定值时，传感器输出应为高电平，水温超过设定值时，传感器输出应变为低电平。
6．3 安装接线图
7 故障及维修
7.1 超温时，传感器不保护,应检查传感器检测探头是否失效，连线是否折断，电路板是否有元件损坏；
7.2 未超温时,传感器误翻转,则应检修电路板。
8 注意事项
8.1 温度档位的选择,应根据被测物件和周边环境的温升极限以及矿井的有关标准来设立；
8.2 检修时不得随意更改本产品及关联设备之器件参数规格型号！
