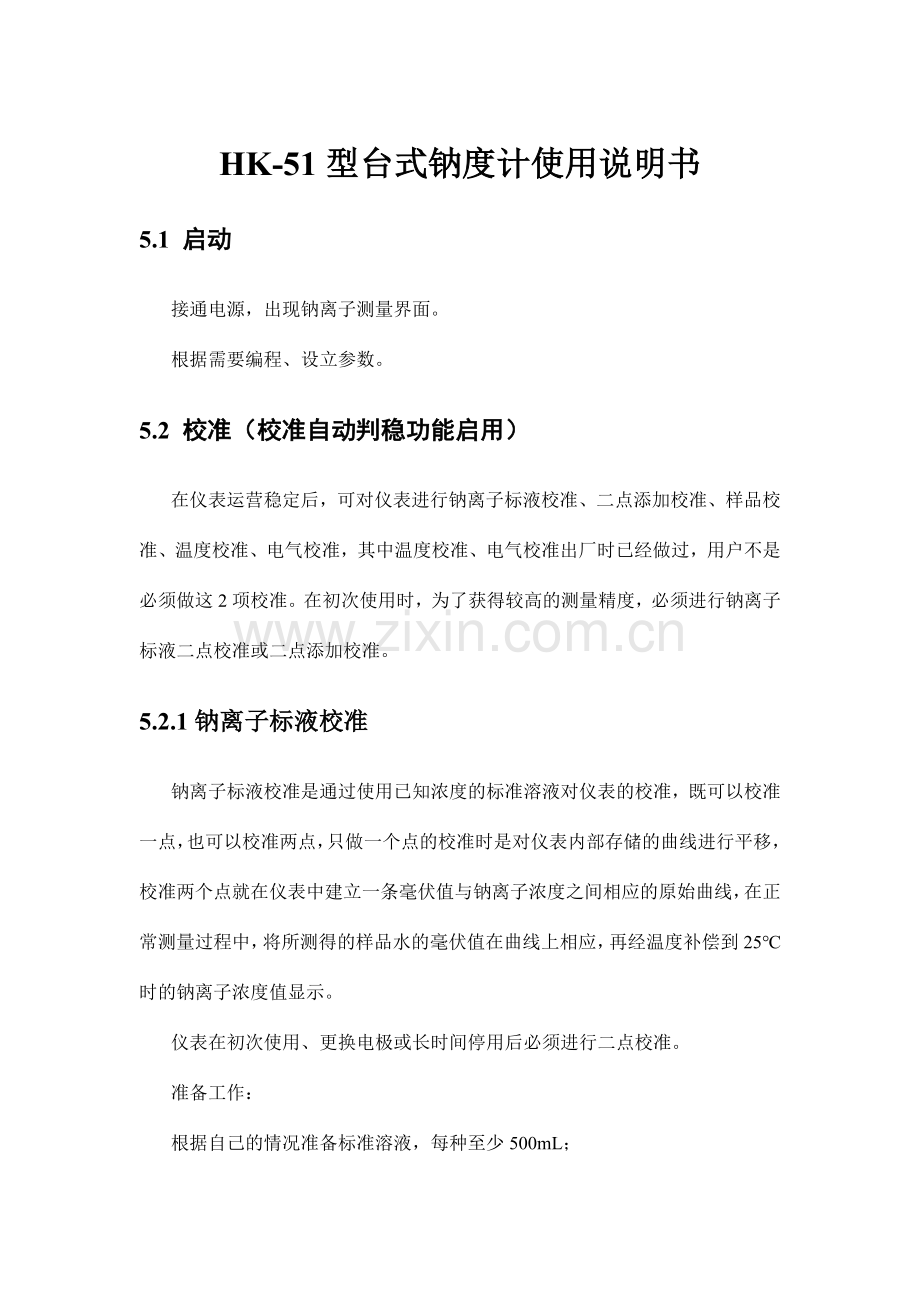

1、HK-51型台式钠度计使用说明书5.1 启动接通电源,出现钠离子测量界面。根据需要编程、设立参数。5.2 校准(校准自动判稳功能启用)在仪表运营稳定后,可对仪表进行钠离子标液校准、二点添加校准、样品校准、温度校准、电气校准,其中温度校准、电气校准出厂时已经做过,用户不是必须做这2项校准。在初次使用时,为了获得较高的测量精度,必须进行钠离子标液二点校准或二点添加校准。5.2.1钠离子标液校准钠离子标液校准是通过使用已知浓度的标准溶液对仪表的校准,既可以校准一点,也可以校准两点,只做一个点的校准时是对仪表内部存储的曲线进行平移,校准两个点就在仪表中建立一条毫伏值与钠离子浓度之间相应的原始曲线,在正

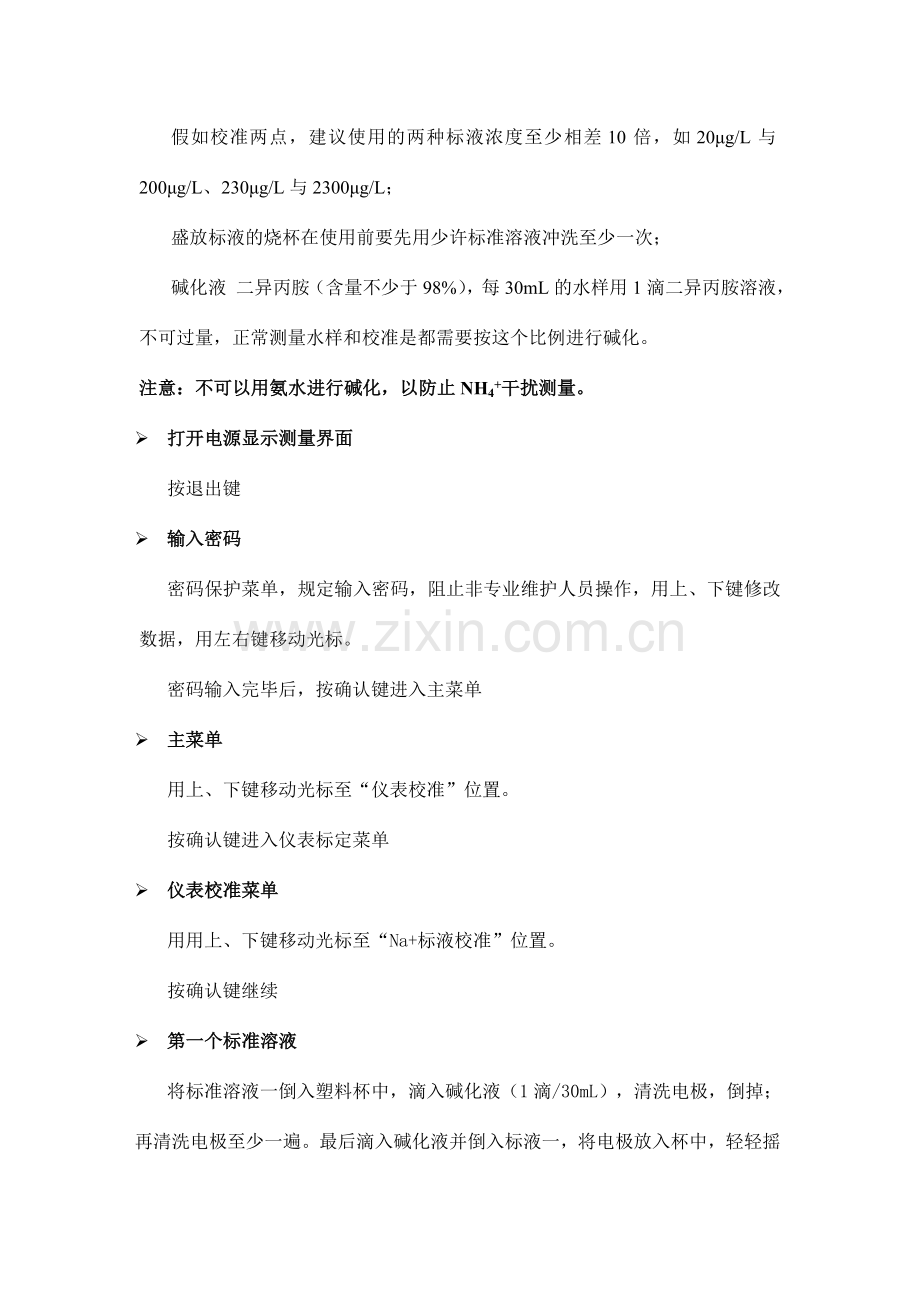

2、常测量过程中,将所测得的样品水的毫伏值在曲线上相应,再经温度补偿到25时的钠离子浓度值显示。仪表在初次使用、更换电极或长时间停用后必须进行二点校准。准备工作:根据自己的情况准备标准溶液,每种至少500mL;假如校准两点,建议使用的两种标液浓度至少相差10倍,如20g/L与200g/L、230g/L与2300g/L;盛放标液的烧杯在使用前要先用少许标准溶液冲洗至少一次;碱化液 二异丙胺(含量不少于98%),每30mL的水样用1滴二异丙胺溶液,不可过量,正常测量水样和校准是都需要按这个比例进行碱化。注意:不可以用氨水进行碱化,以防止NH4+干扰测量。 打开电源显示测量界面按退出键 输入密码密码保护
3、菜单,规定输入密码,阻止非专业维护人员操作,用上、下键修改数据,用左右键移动光标。密码输入完毕后,按确认键进入主菜单 主菜单用上、下键移动光标至“仪表校准”位置。按确认键进入仪表标定菜单 仪表校准菜单用用上、下键移动光标至“Na+标液校准”位置。按确认键继续 第一个标准溶液将标准溶液一倒入塑料杯中,滴入碱化液(1滴/30mL),清洗电极,倒掉;再清洗电极至少一遍。最后滴入碱化液并倒入标液一,将电极放入杯中,轻轻摇动塑料杯数秒。按确认键继续 输入标准溶液值用方向键修改设定值为标准溶液一的浓度值。按确认键继续 校准中正在进行校准,合适结束有程序自动判断。钠离子电压值和温度电压值是程序的实测值等待
4、标液一校准完毕假如只校准一点,按退出键结束校准,假如要继续做标液二的校准,按确认键。(一点校准结束,连续按退出键返回测量界面)按确认键继续 第二个标准溶液将标准溶液二倒入塑料杯中,滴入碱化液(1滴/30mL),清洗电极,倒掉;再清洗电极至少一遍。最后滴入碱化液并倒入标液二,将电极放入杯中,轻轻摇动塑料杯数秒。按确认键继续 输入标准溶液二的值用方向键修改设定值为标准溶液二的浓度值。按确认键继续 校准中正在进行校准,何时结束有程序自动判断。Na+电压值和温度值时程序的实测值。等待 校准成功校准成功,仪表自动返回到仪表校准菜单处。完毕钠离子 标液校准(二点校准结束,连续按退出键返回测量界面) 校准失
5、败假如出现这个画面,表达校准失败,程序不存储本次的校准结果。 按退出键返回5.2.2 二点添加校准二点添加校准是通过严格控制二个已知标准溶液添加量的校准方法,其具有简便、快捷、准确等优点,并且不受水样自身具有的钠离子浓度的影响,是一种非常先进的校准方式。校准后,在仪表中会建立一条毫伏值与钠离子浓度之间的相应的原始曲线,在正常测量过程中,将所测得的样品水的毫伏值在曲线上相应,再经温度补偿到25时的钠离子浓度值显示。二点添加的校准原理见附录。准备工作: 碱化液使用二异丙胺溶液(含量不小于98%),没30mL的水样用1滴二异丙胺溶液,正常测量水样和校准时都需要按这个比例进行碱化; 准备20mg/L和
6、200mg/L的标准液; 准备好100mL的容量瓶; 准备0.1mL的移液工具及配套管头等; 准备高纯水(钠离子含量低于10g/L)至少300mL、一个100mL的塑料烧杯、干净的滤纸若干; 烧杯需先用高纯水冲洗至少一次。 测量界面按退出键 输入密码密码保护菜单,规定输入密码,阻止非专业维护人员操作,用上、下键修改数据,用左右键移动光标。密码输入完毕后,按确认键进入主菜单 主菜单用上、下键移动光标至“仪表校准”位置。按确认键进入仪表标定菜单 仪表校准菜单用用上、下键移动光标至“二点添加校准”位置。按确认键继续 本底溶液用碱化后的高纯水冲洗电极至少两次,准确量取100mL碱化后的高纯水倒入烧杯中
7、作为本底溶液,将电极放入本底溶液中。按确认键继续 校准中正在进行校准,合适结束有程序自动判断。钠离子电压值和温度电压值是程序的实测值等待 添加第一点向本底溶液中加入20mg/L的钠离子标准溶液0.1mL,轻摇烧杯。按确认键继续 第一点添加校准中正在进行第一点添加校准,何时结束有程序自动判断。Na+电压值和温度电压值是程序的实测值。等待 添加第二点向本底溶液中加入200mg/L的钠离子标准溶液0.1mL,轻摇烧杯。按确认键继续 第二点添加校准中正在进行第二点添加校准,何时结束由程序自动判断。Na+电压值和温度电压值时程序的实测值。等待 校准成功校准成功,仪表自动返回到仪表校准菜单处。完毕二点添加
8、校准,连续按退出键返回测量界面 校准失败假如出现这个画面,表达校准失败,程序不存储本次的校准结果。按退出键返回5.2.3 样品校准样品校准是通过已知的样品溶液的浓度值对仪表进行的单点校准,具有简便、快捷等特点。 测量界面按退出键 输入密码密码保护菜单,规定输入密码,阻止非专业维护人员操作,用上、下键修改数据,用左右键移动光标。密码输入完毕后,按确认键进入主菜单 主菜单用上、下键移动光标至“仪表校准”位置。按确认键进入仪表标定菜单 仪表校准菜单用用上、下键移动光标至“样品校准”位置。按确认键继续 输入样品浓度值用方向键修改设定值为样品的浓度值。按确认键继续 校准中正在进行校准,合适结束有程序自动
9、判断。钠离子电压值和温度电压值是程序的实测值等待 校准成功校准成功,仪表自动返回到仪表校准菜单处。完毕样品校准,连续按退出键返回测量界面。 校准失败假如出现这个画面,表达校准失败,程序不存储本次的校准结果。按退出键返回5.3 校准(校准自动判稳功能禁用)校准自动判稳功能禁用时,同该功能启用是比较,只是在判断测量数据是否稳定期,不是由仪表自动判断,二舍改为由操作人员根据情况判断,按“确认”键来拟定测量数据的稳定,其他方面如操作流程、显示界面等,与校准自动判稳功能启用时完全相同。5.4 测量水样仪表校准完毕后,即可以开始正常测量:1. 向塑料烧杯中滴入碱化剂34滴,再加入约100mL的待测水样,轻轻摇动塑料杯数秒;2. 用该碱化后的水样清洗电极,然后倒掉;3. 反复环节1和2,至少清洗电极两遍;4. 用环节1的方法再取碱化后的待测水样,将电极插入烧杯中,等待测量值稳定(约2min);5. 当判稳指示显示稳定后,即可读出测量值。注意:假如水样的钠离子浓度值较大,电极清洗两遍即可;假如浓度值较小(低于pNa6),建议多清洗几遍电极,最大限度地减小干扰,以便获得更加准确的测量值。电极的稳定期间与电极的新旧限度有关,电极越新稳定越快,电极使用一段时间后,稳定期间会相应增长。
