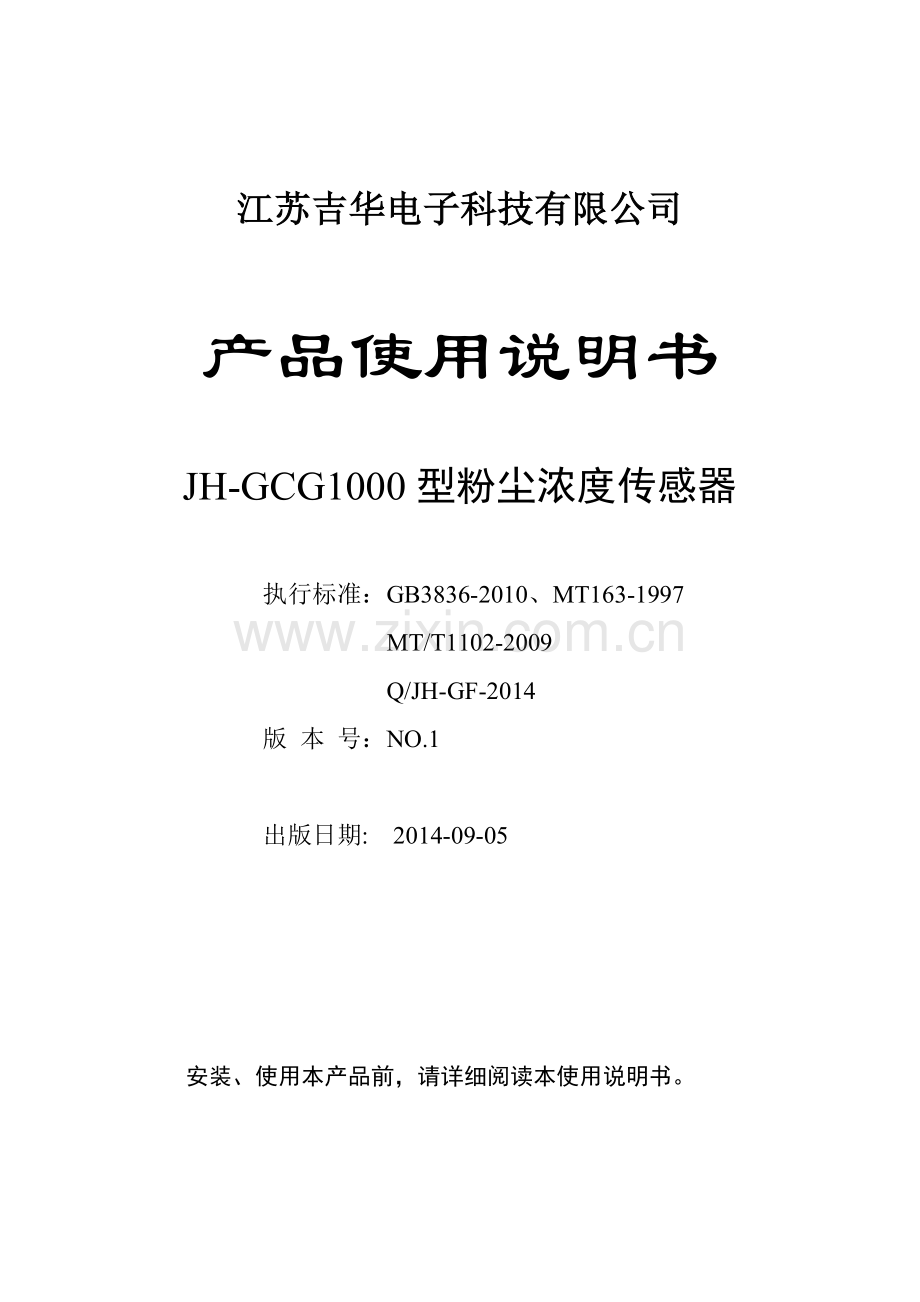

JHGCG1000粉尘浓度传感器说明书剖析.doc

江苏吉华电子科技有限公司

产品使用说明书

JH-GCG1000型粉尘浓度传感器

执行标准：GB3836-2010、MT163-1997
MT/T1102-2009
Q/JH-GF-2014
版 本 号：NO.1

出版日期: 2014-09-05

安装、使用本产品前，请详细阅读本使用说明书。

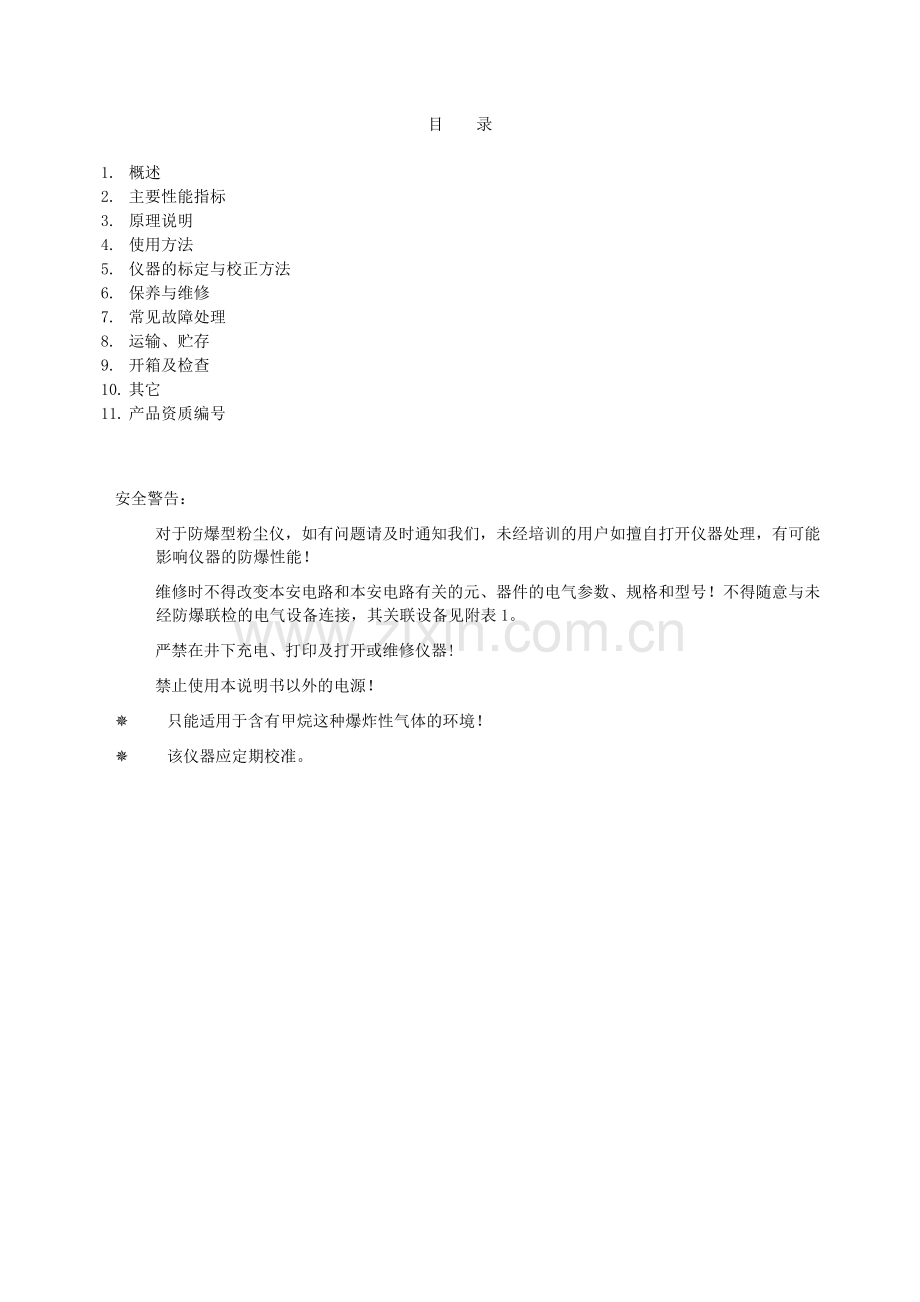

目 录

1. 概述
2. 主要性能指标
3. 原理说明
4. 使用方法
5. 仪器的标定与校正方法
6. 保养与维修
7. 常见故障处理
8. 运输、贮存
9. 开箱及检查
10. 其它
11. 产品资质编号

安全警告：
¯ 　对于防爆型粉尘仪，如有问题请及时通知我们，未经培训的用户如擅自打开仪器处理，有可能影响仪器的防爆性能！
¯ 维修时不得改变本安电路和本安电路有关的元、器件的电气参数、规格和型号！不得随意与未经防爆联检的电气设备连接，其关联设备见附表1。
¯ 严禁在井下充电、打印及打开或维修仪器!
¯ 禁止使用本说明书以外的电源！
¯ 只能适用于含有甲烷这种爆炸性气体的环境！
¯ 该仪器应定期校准。

1． 概述
产品特点：
JH-GF1000型粉尘浓度传感器可直读空气中粉尘颗粒物质量浓度。该传感器根据MT/T 1102-2009《煤矿用粉尘浓度传感器》和Q/320581ESD001-2012《JH-GF1000型粉尘浓度传感器》企业标准及GB3836.4-2010标准中ExibIMb等级防爆设计，吸收消化了国内外先进的测尘技术，利用光散射原理对粉尘进行检测，由微处理器对检测数据进行运算直接显示粉尘质量浓度并转换成数据信号输出，供矿井监测系统或其他测控系统使用。该传感器由采样头、检测装置、单片机系统及抽气系统组成，具有携带方便，测量快速准确、检测灵敏度高、性能稳定、维护简单等特点。由于采用激光技术及高可靠抽气系统等新技术，使该传感器更具质量与技术优胜。
主要用途及使用范围：适用于煤矿及其它有爆炸危险性的作业环境中现场连续监测其大气中的总粉尘浓度。能准确、及时地反映粉尘作业场所中粉尘的污染状况。型号的组成及其代表意义：

JH - G F 1000
主要参数：测量范围0.1mg/m3～1000mg/m3
检测对象：粉尘（煤尘）
测量方式：固定式
公司产品类别

2. 主要技术指标：
（1）测定原理：光散射原理；
（2）测定对象：含有瓦斯或煤尘爆炸危险的煤矿井下或其它粉尘作业场所的粉尘质量浓度；
（3）测量误差：±10%；
（4）总粉尘浓度测量范围：0 mg/m³～1000 mg/m³；
（5）显示方式：四位LED数码管；
（6）信号输出：(200～1000)HZ频率信号,RS485接口任选一种；
（7）报警输出：一路光电耦合；
（8）工作电压：9～24V（本安）
工作电流：≤150mA
（9）采样流量：2L/min
（10）外形尺寸：270×145×73 mm
（10）重量：1.6 kg
（11）防爆形式： 矿用本质安全型，防爆标志：ExibIMb；
（12） 使用环境： 温度：0～40℃；
   相对湿度：≤95%；
大气压：86 kPa～110kPa；
含有瓦斯或煤尘爆炸危险的煤矿井下或其它粉尘作业场所。

1

3．原理说明:
图1为JH-GF1000型粉尘浓度传感器的原理图。被检测的含尘空气在采样泵的吸引下定量进入检测器的信号采集系统。粉尘量被转换为光电信号（该信号与粉尘浓度成一定的比例关系）光电信号经专用电路对其进行校正补偿后提供微处理器，微处理器对信号进行运算后直接显示出粉尘浓度和输出测试结果。
激光源
信号采集转换
泵
CPU
电源
信号输出
显示器
气流入口

图1
4．使用方法：
按键说明：
“开/关”键：该键用来设置传感器处于开机/待机状态。
“模式”键：该键用来设置传感器处于工作、流量标定、粉尘浓度值整定、报警值设定等四种模式。开机时传感器进入工作模式。按模式”键，传感器将按下列模式转换。
工作模式
流量标定模式
报警值
设定模式
粉尘浓度值
整定模式

“+”键和“—”键：该键在传感器工作在不同的“模式”下用来调整粉尘浓度值、空气流量、报警值。
1） 按遥控器“开/关”键，仪器关机状态下，按住该健，传感器开机进入工作模式，传感器数码管显示“000.0”。仪器进入工作模式约1分钟后空气在采样泵开始抽气。采样1分钟后仪器显示测得的粉尘浓度，并输出粉尘浓度值相对应的频率值。
2）如模式开机状态下，按遥控器“开/关”键，传感器就进入待机状态，此状态下传感器数码管不显示浓度值。
3）如按遥控器“开/关”键，传感器不能正常进入工作/待机状态，请检查遥控器电池。
5．仪器的标定与校正方法：
1）流量的标定：
在开机状态下按下遥控器“模式”键，当传感器数码管显示“----”时。空气采样泵电机开始运
2
转。此时按下“+”键或按下“-”键，空气采样泵电机转速会随着增加或减小,可将仪器的采样流量调整到2L/min。
2）粉尘浓度值的整定：
粉尘光散射比例系数的标定可以采取平行采样标定法。平行采样标定法是在传感器的旁边放置一台标准粉尘采样器，在传感器测量的同时，用该采样器采样，标准粉尘采样器采集粉尘后，用天平称重法测定粉尘浓度值，并作为标准浓度值。在传感器采样结束后，按下遥控器“模式”键，直到数码管显示的数值没有小数点显示,（如传感器采样结束后数码管显示的数值是“123.4”,按“模式”键数码管显示的数值为“1234”时，传感器已进入粉尘浓度值的整定模式）此时根据传感器数码管显示的数值的大小选择按遥控器“+”键或“—”键使传感器数码管显示的数值和标准浓度值一致。
传感器在出厂前已经标定，用户使用过程中应一至二个月标定一次。我公司有先进的粉尘浓度标定设备，请委托我公司进行标定
当按下“模式”键传感器回到工作模式时，以上的设定都会确认。

6．保养与维修
1、 经过整定后的传感器通过一段时间的工作，如测尘数值明显偏小，请打开传感器的光路系统，用软布轻轻将传感器里的粉尘或油污清理干净。
2、 光源、电路板、光学系统等元件部件的更换需用专用进口设备再次校正，请委托我公司所进行。
3、 仪器使用过程中出现故障，应及时返回地面，送仪器专业维修人员进行检修，以保证仪器正常工作。
4、 仪器长期不用应对仪器进行清扫，保持仪器洁净并妥善保管。

7．常见故障处理
故障现象
原因分析
排除方法
备注
开机无显示
未加电、遥控器接触不良
检查电源电压和工作电流遥控器电池

无频率信号或RS485信号输出
没有连接好电缆
检查电源连线电缆

8．运输、贮存
仪器可采用包括陆运、水运和空运在内的各种方式进行运输，运输中须防止雨淋，防止与腐蚀品混装。
仪器应贮存于具有良好的通风条件，温度在+2℃～40℃，相对湿度不大于80%的仓库内，空气中不应含有酸、碱等腐蚀性气体。存放期超过一年以上的产品出厂或使用前应逐台检查，更换锈蚀的元器件并重新进行出厂检验。
9．开箱及检查
开箱后应检查各部件螺丝是否松动，是否有说明书、产品合格证、安全标志证，配套部件是否和装箱单上一致。

10．其它
JH-GF1000型粉尘浓度传感器关联设备、配接设备、配套设备见附录。
3

11．产品资质编号
1）JH-GF1000型粉尘浓度传感器执行Q/JH-GF-2014《JH-GF1000型粉尘浓度传感器企业标准》。
2）JH-GF1000型粉尘浓度传感器防爆合格证号：XXXXXXX 。
3）煤矿安全标志证编号：煤技监证字第: XXXXXX。
4）制造计量器具许可证号：苏制 XXXXXX。

附：外壳后盖航空插座接线图
1 4
2 3
空脚（或RS485）
频率输出端（或RS485）
电源地

电源+18V电源

附录1：
关联设备表
序号
名称
生产厂
规格型号
防爆证号
安标证号
1
矿用隔爆兼本安型不间断电源箱
天地（常州）自动化股份有限公司
KDW16A-18
CCCMT12.0021
MAA090027
2
矿用隔爆兼本安型不间断电源箱
天地（常州）自动化股份有限公司
KDW16A-15
CCCMT12.0020
MAA040006
3
矿用隔爆兼本安型电源箱
北京中煤安泰机电设备有限公司
KDW53
11120476
MAA050005
4
矿用隔爆兼本安型监控分站
镇江中煤电子有限公司
KJ101N-F2
21120531
MFC080031
5
矿用隔爆兼本安不间断电源
宜兴市三恒自动化仪表有限公司
KDW28-18
2082693
MAA080025
6
矿用隔爆兼本安型电源箱
北京瑞赛长城航空测控技术有限公司
KDW6B1
21120513
MAA050003
7
矿用隔爆兼本质安全型井下分站电源箱
中煤科工集团重庆研究院
KJ90-F16（A）
320110760
MAA050001
8
矿用隔爆兼本质安全型井下分站电源箱
中煤科工集团重庆研究院
KJ90-F8（A）
320110759
MAA050002
9
矿用隔爆兼本安型稳压电源
北京仙岛新技术有限责任公司大兴分公司
KDW660/21
320100180
MAA100036
4

10
隔爆兼本质安全型多路电源箱
煤炭科学研究总院沈阳研究院
KJFY-1
11220648
MAA010001
11
监控分站
淄博瑞安特自控设备有限公司
KJ76N-F
1102628
MFC100120
12
矿用隔爆兼本安直流稳压电源
中煤科工集团重庆研究院
KDW0.3/660（A）
320091109
MAA060016
13
矿用隔爆兼本安直流稳压电源
中煤科工集团重庆研究院
KDW0.3/660（B）
320091110
MAA060017
配接设备表
序号
名称
生产厂家
规格型号
防爆证号
安标证号
1
通用监控分站
天地（常州）自动化股份有限公司
KJF16B
2104088
MFC070001
2
矿用井下分站
北京中煤安泰机电设备有限公司
KJF83A
1114183
MFC070112
3
矿用本安型监控分站
宜兴市三恒自动化仪表有限公司
KJ70N-F
2104071
MFC070021
4
矿用本安型安全监控分站
宜兴市三恒自动化仪表有限公司
KJ70N-F（B）
320101136
MFC100154
5
矿用本安型安全监控分站
宜兴市三恒自动化仪表有限公司
KJ70N-F（C）
320101134
MFC100155
6
井下分站
北京瑞赛长城航空测控技术有限公司
KJ2007F1
1114110
MFC080041
7
井下监控分站
中煤科工集团重庆研究院
KJ90-F16
320091113
MFC060027
8
井下监控分站
中煤科工集团重庆研究院
KJ90-F8
320091112
MFC060028

配套设备
序号
名称
规格型号
防爆证号
安标证号
生产厂家
1
遥控发送器
FYF1.0
1124211
MFA070065
徐州江煤科技有限公司
5

5附录2：
江苏吉华电子科技有限公司
JH-GF1000型粉尘浓度传感器装箱单

序号
名称及规格型号
单位
数量
1
主机
台
1
2
采样头
个
1
3
仪器专用箱
个
1
4
使用说明书
本
1
5
合格证
份
1
6
装箱单
份
1

6

江苏吉华电子科技有限公司
产品质量跟踪卡 F字NO.
产品名称

出厂编号

用户单位

反馈日期

用户联系人

经办人

存档号

用户意见

用户单位签章：
处理及反馈 意见

经办人： 处理日期：
本公司 质管部门意见

签批日期：
公司地址：江苏省盐城市亭湖区大庆中路9号
联系电话：[phone]
传 真：0515-88391966
邮 编：224001

7
