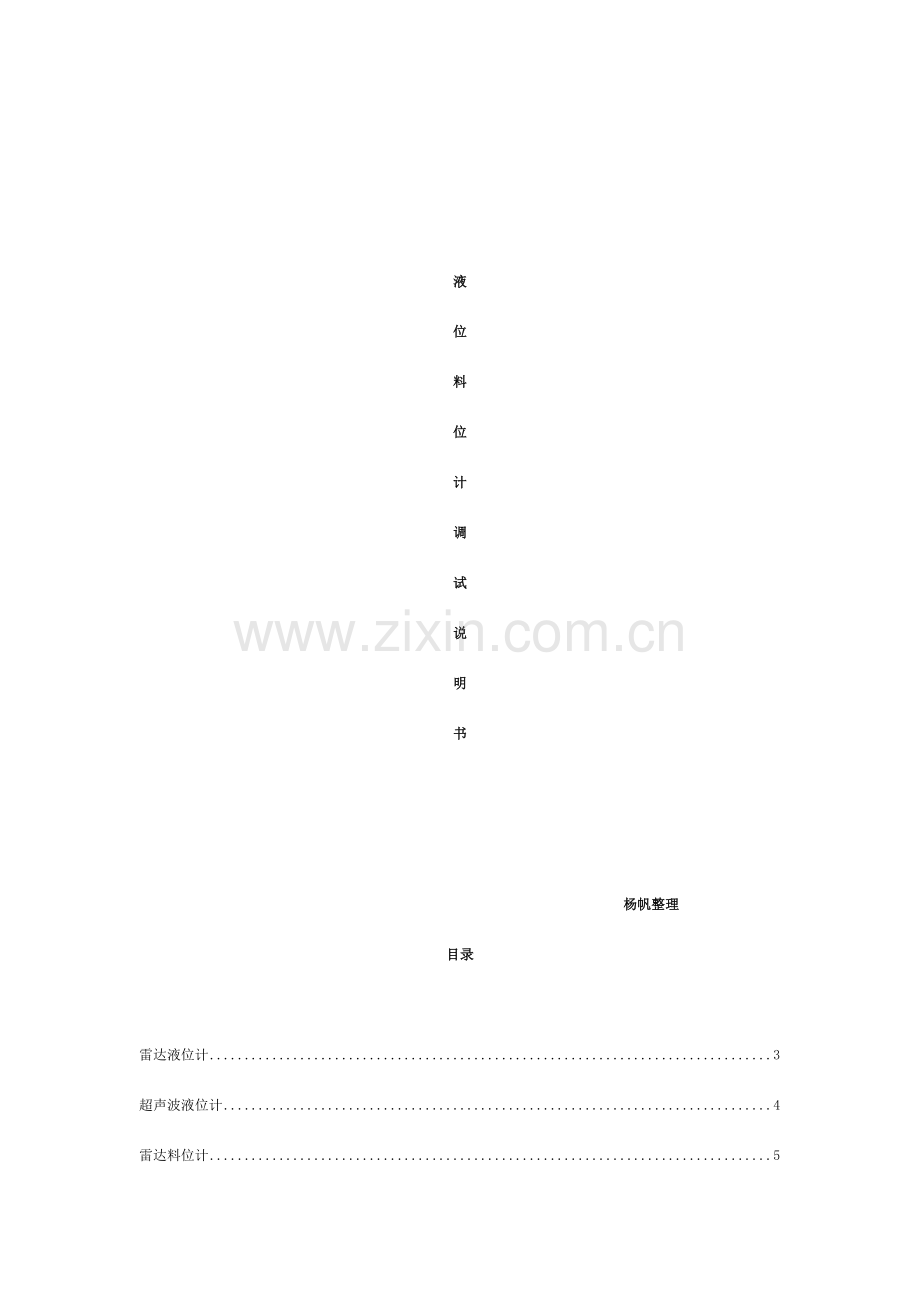

液位计调试说明书.doc

液
位
料
位
计
调
试
说
明
书

杨帆整理
目录

雷达液位计 3
超声波液位计 4
雷达料位计 5
射频导纳液位计 6

雷达液位计
型号：LR 250
操作环节

（1）语言
（2）介质（选择液体liquid）
（3）反映速度（快中慢）
Quick Start （4）单位（选择米）
（快速开始设立） （5）操作模式（液位level）
（6）低标定点（空罐液位）
（7）高标定点（一般选择0）
（8）确认

说明：
1、低标定点的设立方法是先任意设立低标，测空罐的液位，修改低标便可，例如：低标设立1米，确认后显示 -2米，实际液位为3米。再次修改低标为3米，完毕量程设立。
2、默认语言为英语，介质为液体liquid，反映速度为快、单位为米、操作模式为液位level。
3、每次修改参数后到最后一步选择Yes 确认。
超声波液位计
超声波液位计设立为代码，具体如下：
P01操作模式：1液位（level） 2空间（space） 3 距离（distance）
P02界面属性：1水平（standard）2斜面（slope？）
P03反映速度：1快（fast）2中（middle）3慢（slow）
P04探头类型
P05单位：m、 cm 、mm、英尺（feed）、英寸（inch）
P06安装位置到池底的距离
P07量程
说明：
1、注意设立量程，例如安装位置到池底为3米，池高2.8米，则P06为3米，P07为2.8米。不可与雷达液位计混淆。
2、默认参数：操作模式：液位（level）；界面属性：水平（standard）；反映速度：快（fast）；单位：m ；
3、探头类型为出厂默认，不用修改。

雷达料位计
设立环节：
开始设立（start）→快速开始设立（quick start）
1、仓的结构类型：钢仓（steel）、水泥仓（concrete）；
2、反映速度：快（fast）、中（middle）、慢（slow）；
3、单位（uint）：m、cm、mm ；
4、测量模式：距离（distance）、物位（level）、空间（space）；
5、低标定点：仓底到安装位置距离
6、高标定点：默认为0；
7、确认；
注意事项：
1、低标定点的设立方法是先任意设立低标，测空仓的物位，修改低标便可，例如：低标设立10米，确认后显示2米，实际液位为8米。再次修改低标为8米，完毕量程设立。
2、默认语言为英语，仓的结构类型：钢仓（steel）或水泥仓（concrete）根据实际设立，反映速度为快、单位为米、操作模式为液位物位（level）。
3、每次修改参数后到最后一步选择Yes 确认。

射频导纳液位计
设立环节：
1、读出无介质及满介质时的电容值
2、到第一档，输入4mA时（空）电容值
到第二档，输入20mA时（满）电容值
3、上下键同时按确认
注意事项：
螺纹连接处不可添加四氟垫片及生料带；若为不导电容器，用金属导线把螺纹处在液体相连接。
说明：
尚未与厂家联系，其他档位功能未知。
