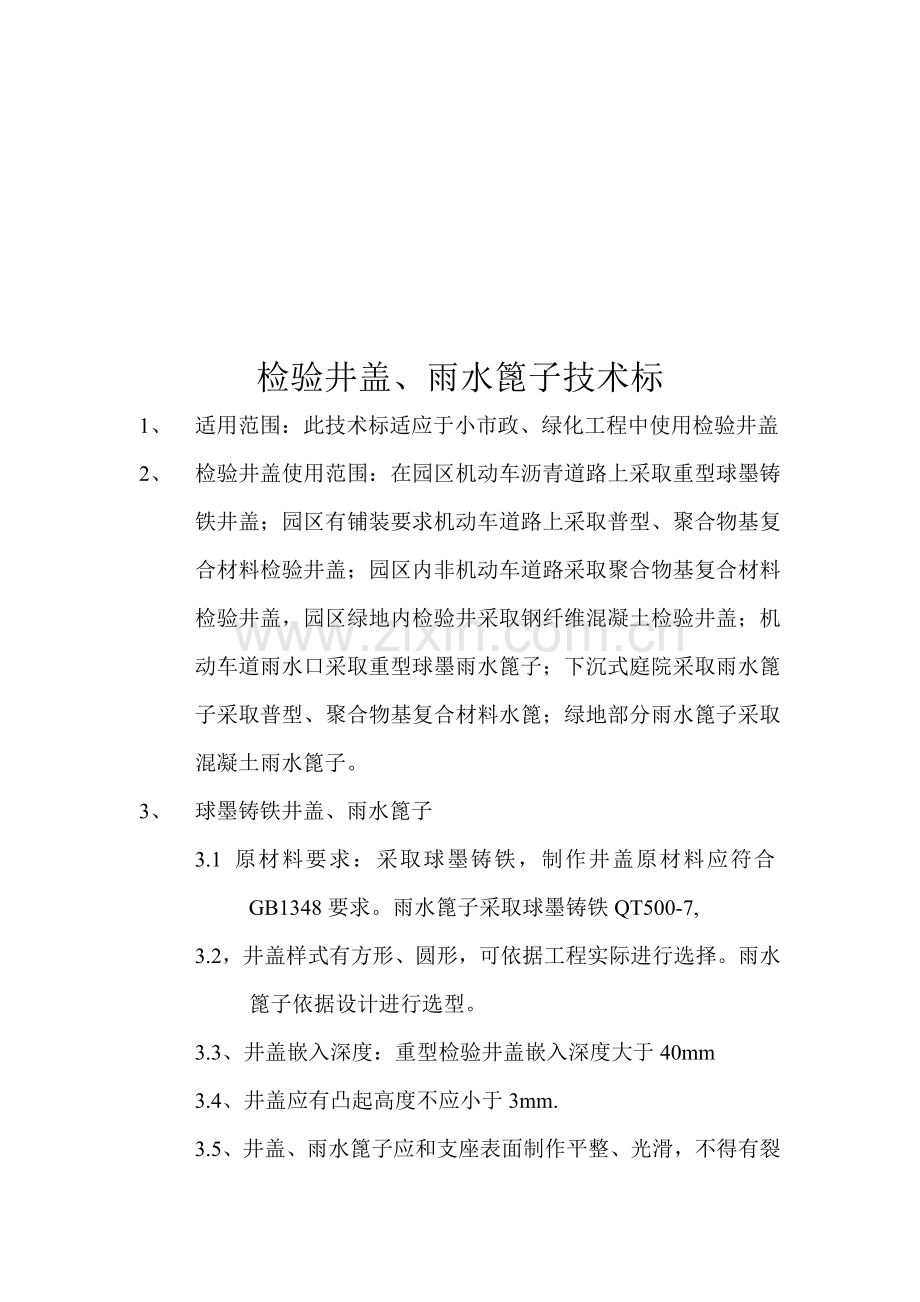

检验井盖、雨水篦子技术标
1、 适用范围：此技术标适应于小市政、绿化工程中使用检验井盖
2、 检验井盖使用范围：在园区机动车沥青道路上采取重型球墨铸铁井盖；园区有铺装要求机动车道路上采取普型、聚合物基复合材料检验井盖；园区内非机动车道路采取聚合物基复合材料检验井盖，园区绿地内检验井采取钢纤维混凝土检验井盖；机动车道雨水口采取重型球墨雨水篦子；下沉式庭院采取雨水篦子采取普型、聚合物基复合材料水篦；绿地部分雨水篦子采取混凝土雨水篦子。
3、 球墨铸铁井盖、雨水篦子
3.1 原材料要求：采取球墨铸铁，制作井盖原材料应符合GB1348要求。雨水篦子采取球墨铸铁QT500-7,
3.2，井盖样式有方形、圆形，可依据工程实际进行选择。雨水篦子依据设计进行选型。
3.3、井盖嵌入深度：重型检验井盖嵌入深度大于40mm
3.4、井盖应有凸起高度不应小于3mm.

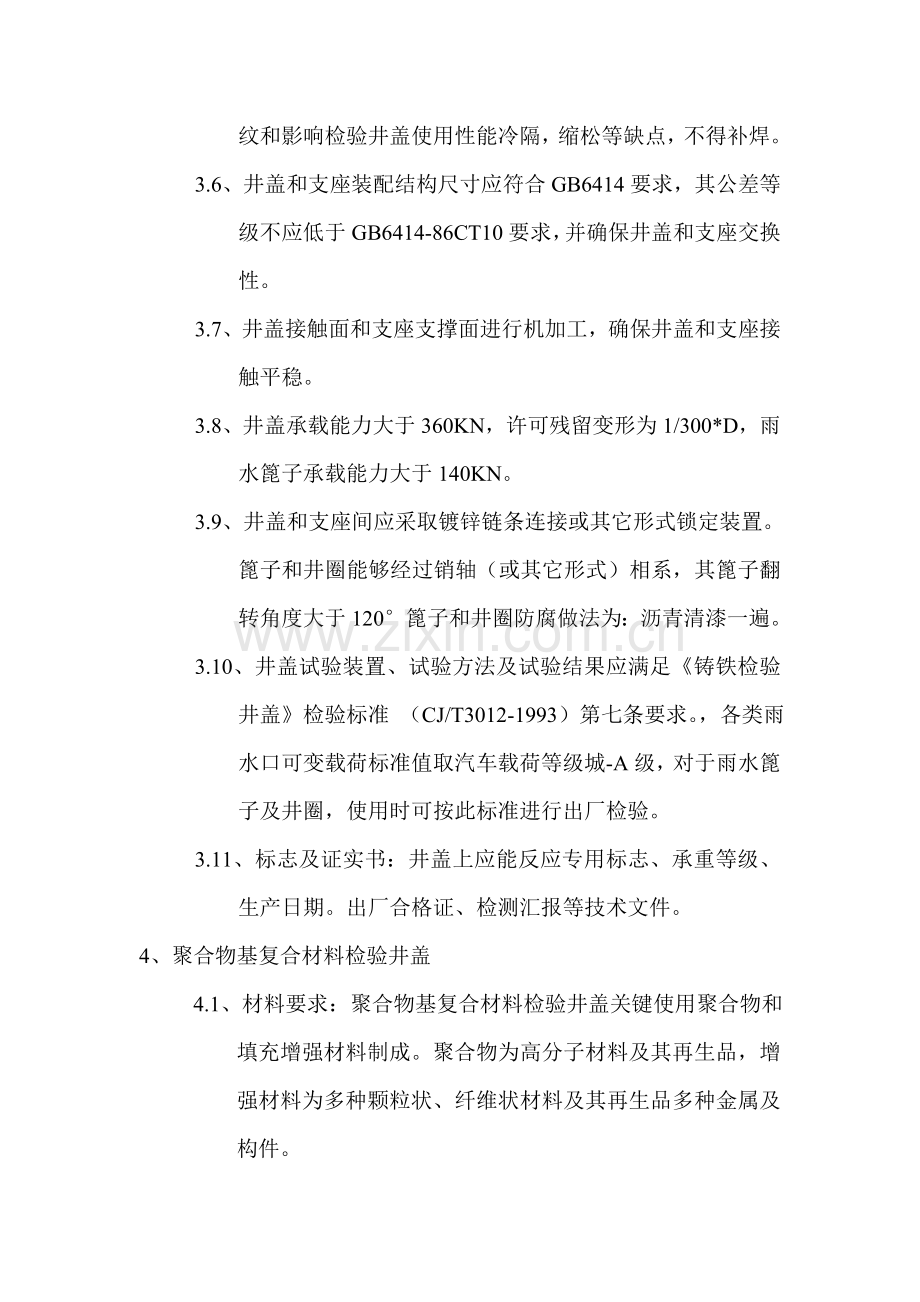

3.5、井盖、雨水篦子应和支座表面制作平整、光滑，不得有裂纹和影响检验井盖使用性能冷隔，缩松等缺点，不得补焊。
3.6、井盖和支座装配结构尺寸应符合GB6414要求，其公差等级不应低于GB6414-86CT10要求，并确保井盖和支座交换性。
3.7、井盖接触面和支座支撑面进行机加工，确保井盖和支座接触平稳。
3.8、井盖承载能力大于360KN，许可残留变形为1/300*D，雨水篦子承载能力大于140KN。
3.9、井盖和支座间应采取镀锌链条连接或其它形式锁定装置。篦子和井圈能够经过销轴（或其它形式）相系，其篦子翻转角度大于120°篦子和井圈防腐做法为：沥青清漆一遍。
3.10、井盖试验装置、试验方法及试验结果应满足《铸铁检验井盖》检验标准 （CJ/T3012-1993）第七条要求。，各类雨水口可变载荷标准值取汽车载荷等级城-A级，对于雨水篦子及井圈，使用时可按此标准进行出厂检验。
3.11、标志及证实书：井盖上应能反应专用标志、承重等级、生产日期。出厂合格证、检测汇报等技术文件。
4、聚合物基复合材料检验井盖
4.1、材料要求：聚合物基复合材料检验井盖关键使用聚合物和填充增强材料制成。聚合物为高分子材料及其再生品，增强材料为多种颗粒状、纤维状材料及其再生品多种金属及构件。
4.2、井盖宜为圆形，也可为方形，其也能够依据需要进行要求。
4.3、井盖嵌入深度：检验井盖嵌入深度大于50mm。
4.4、井盖应有凸起防滑花纹，其高度不应小于3mm。
4.5、井盖和支座表面应压制平整，不应有裂纹。
4.6、井盖和支座装配结构尺寸应符合GB6414要求，其公差等级不应低于GB6414-1999中CT10要求，并确保井盖和支座交换性。
4.7、普型井盖承载能力大于180KN，破坏承载能力大于250KN,许可残留变形为（1/500）*D。轻型井盖承载能力大于90KN，破坏承载能力大于130KN,许可残留变形为（1/500）*D。
4.8、井盖试验装置、试验方法及试验结果应满足《聚合物基复合材料检验井盖标准》检验标准 （CJ/T211-）第六条要求。
4.9、标志及证实书：井盖上应能反应专用标志、承重等级、生产日期。出厂合格证、检测汇报等技术文件。
5、聚合物基复合材料水篦
5.1、材料要求：聚合物基复合材料检验井盖关键使用聚合物和填充增强材料制成。聚合物为高分子材料及其再生品，增强材料为多种颗粒状、纤维状材料及其再生品多种金属及构件。
5.2、水篦嵌入深度：普型水篦嵌入深度大于50mm。
5.3、水篦和支座表面应压制平整，不应有裂纹，凸凹不平等影响使用功效
5.4、水篦和支座装配结构尺寸应符合GB6414要求，其公·差等级不应低于GB6414-1999中CT10要求，并确保井盖和支座交换性
5.5、水篦承载能力大于70KN，破坏承载能力大于100KN,许可残留变形为（1/500）*D
5.6、水篦试验装置、试验方法及试验结果应满足《聚合物基复合材料检验井盖标准》检验标准 （CJ/T212-）第六条要求。
5.7、水篦标志及合格书同4.9条要求。
6、钢钎维混凝土井盖、
6.1、材料要求：钢钎维应符合JG/T3064之要求，水泥应符合GB175要求。钢筋采取HRB335热轧带钢筋，其质量符合GB1499要求。其它材料如沙、石子、外加剂、水等应符合现行混凝土用材标准规范
6.2、结构要求：钢筋断材长度尺寸许可偏差为2、-5mm；钢骨直径、边长尺寸许可偏差为±1.5mm；垂直高度许可偏差为±1.0mm,钢筋间距许可偏差为±5mm;井盖和支座采取刚性接触，混凝土保护层大于12mm
6.3、产品必需平整、光滑，无破损、无裂纹，防滑花纹和标注应该清楚。
6.4、钢纤维检验井盖用钢纤维混凝土应按JG/T3064要求配制和成型，其立方体抗压程度不低于40MP。
6.5、钢纤维井盖承载能力大于10KN，破坏承载能力大于20KN。
6.6、井盖试验装置、试验方法及试验结果应满足《钢纤维混凝土检验井盖》检验标准 （JC889-）第七条、第八条要求。
6.7、标志及证实书：井盖上应能反应专用标志、承重等级、生产日期。出厂合格证、检测汇报等技术文件
7、 混凝土雨水篦子：钢纤维雨水篦子承载能力大于5KN，破坏承载能力大于10KN，应有合格证、检测汇报。
8、除以上技术要求外，还应满足图纸要求、及以下规范中对应标准：
GB6414-1999 铸件、尺寸、公差和机械加工余量
GB8810 硬质泡沫塑料吸水率试验方法
GB/T1040 塑料拉伸试验方法
GB/T1041 塑料压缩性能试验方法
GB/T1043 硬塑料简支梁冲击试验方法
GB/T9341 塑料弯曲试验方法
CJ/T3012-1993 铸铁检验井盖
CJ/T211- 聚合物基复合材料检验井盖
CJ/T212- 聚合物基复合材料水篦
GB1348 球墨铸铁件
GB6414-86 铸件尺寸公差
05S518 雨水口
JC889- 钢纤维混凝土检验井盖
