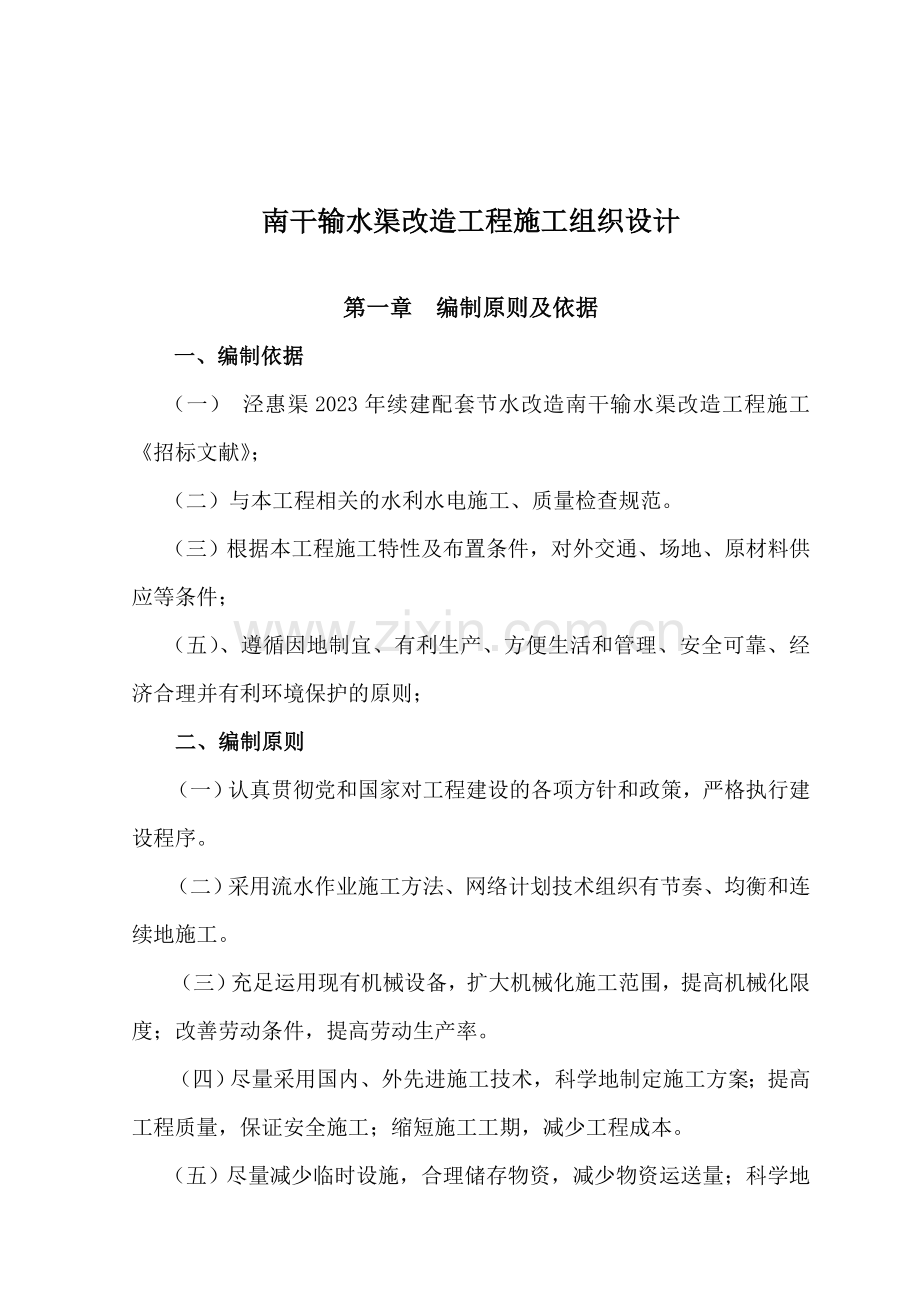

南干输水渠改造工程施工组织设计.doc

泾惠渠2023年续建配套节水改造南干输水渠改造工程施工组织设计南干输水渠改造工程项目部十二月南干输水渠改造工程施工组织设计第一章 编制原则及依据一、编制依据（一） 泾惠渠2023年续建配套节水改造南干输水渠改造工程施工招标文献；（二）与本工程相关的水利水电施工、质量检查规范。（三）根据本工程施工特性及布置条件，对外交通、场地、原材料供应等条件；（五）、遵循因地制宜、有利生产、方便生活和管理、安全可靠、经济合理并有利环境保护的原则；二、编制原则（一）认真贯彻党和国家对工程建设的各项方针和政策，严格执行建设程序。（二）采用流水作业施工方法、网络计划技术组织有节奏、均衡和连续地施工。（三）充足运用现有机械设备，扩大机械化施工范围，提高机械化限度；改善劳动条件，提高劳动生产率。（四）尽量采用国内、外先进施工技术，科学地制定施工方案；提高工程质量，保证安全施工；缩短施工工期，减少工程成本。（五）尽量减少临时设施，合理储存物资，减少物资运送量；科学地布置场地。坚持工程施工全过程严密监控,以科学的方法实行动态管理,灵活实行动静结合的管理原则。 （六）做好环境保护,减少因施工对本地带来的一切干扰。第二章 工程概况一、重要施工内容泾惠渠2023年续建配套节水改造项目重要涉及两部分内容，南干输水渠和北干渠衬砌改造，具体为：（一）、南干输水渠工程重要涉及南干输水渠改造衬砌10.98km；斗渠衬砌1.565km；北干分一支渠衬砌改造工程2.845km；改造各类渠道建筑物31座，其中：公路桥8座，倒虹桥1座，生产桥4座、渡槽4座、跌水1座、斗门5座、分水闸3座、节制闸3座、量水堰1座、控流闸1座，改造生产管理设施840.09m2； 其中南干输水渠改造10.98Km涉及：0+0000+408（0.408km）为2.7m2.7m的钢筋砼单孔箱涵；0+4080+753.3（0.3453km）为5m2.35m的矩形断面（浆砌石渠侧、10cm厚渠底）；0+753.33+770.56（3.02km）为浆砌石梯形断面（底宽3m，顶宽5.45m）；3+770.565+784（2.01km）为直径2m的级企口排水管；5+78410+634.98（4.85km）为底宽2.8m，顶宽6.3m，渠深2.1m的梯形断面，底为10cm厚现浇砼，两侧为预制钢筋砼板；10+634.9810+834.98（0.2km）为5.85m2.25m的钢筋砼双孔箱涵；10+834.9811+453.3（0.618km）为梯形断面，尺寸与5+78410+634.98段同；11+453.311+891.87（0.438km）为直径2.2m的级企口排水管；二、工程特点本工程施工点多，断面形式多样，战线长、工程量大，施工工期紧的特点，在克服停水时间限制和低气温的同时，加强合理调度。制定切实可行的材料供应保障措施，使材料的供应质量的和数量满足施工需求。三、工程工期按照招标文献，工期规定为：为2023年1月1日至2023年10月31日，总工期10个月。其中南干输水渠改造规定在2023年3月底完毕。四、水文气象施工区属大陆季风气候，冬季少雨，夏季多阵雨。数年平均气湿12，月平均最低气温-2.67，流域数年平均降水554.6mm，数年平均蒸发1501mm，数年平均降水天数78天，数年平均气温12。根据大纲气候分区标准，该地区为温和地区。五、施工条件（一）、施工交通条件：工程所在地交通较为方便，有泾永及咸宋两条公路，但沿渠系道路交通不便，其中箱涵段及党家桥至水利技校段施工道路采用征用农村耕作地10m宽和拆迁沿渠段部分厂房相结合的措施，恢复沿渠线68m宽的施工道路。（二）、施工用电：采用按照每公里配备1台10-15kw发电机1台，砼、砂浆拌合站采用就近接入村用低压线路。（三）、施工用水：工程所在地附近均临村庄或耕地，施工用水较方便。（四）施工导流：该工程重要导流为王皓桥至水利技校1.5km段，由于该段学校、单位及个体厂区等都往输水渠内排放污水及生活用水，导致该段常流量约150L/m3左右，并且现状两侧淤泥较厚且松软，所以该段施工导流较为复杂，根据现场实际情况，对此段导流采用以下措施：a、在宣传的基础上加强同本地机关单位协商，尽量努力争取少往渠内排水，以利临时抽排水及开挖基础。b、再争取该渠段停水1015天，项目部组织2-3台挖掘机械进行基础开挖，埋设支管后沿渠底在设计高程以下埋设600或500砼管导流，并在每个排水处修800集水池一座。c、其他施工区段沿途排水口，项目部根据实际情况，采用引导、封堵等工程措施解决。六、渠道停水时间灌区停水时间为4月25日5月25日，9月25日10月25日。七、施工重要材料（一）、碎石及块石：就近选用泾阳口镇石料；（二）、水泥：选用泾阳声威水泥厂PO.42.5水泥；（三）、砂子：就近购买渭河中砂；（四）、钢筋：选用国有钢厂的合格钢材；（六）、木材：选购本地的圆木或板枋材；（七）、其他材料，按照我局实际考察情况择优购买。第三章 组织机构和人员职责一、施工组织机构：（一）、组织机构设立为顺利完毕本工程任务,本着精干,高效,快速,有序的原则组建 “泾惠渠南干输水改造工程项目经理部”。实行项目法管理,贯彻项目经理负责制,由项目经理全权负责全面履行协议。 （二）、机构组成项目部设项目经理经理一名，全权负责项目工程；项目副经理两名，项目总工一名，全面负责平常施工中的检查管理工作，贯彻质量标准。项目部下设五个职能科室，设立及其职能如下：工程技术部：负责工程施工技术及资料整编工作。计划财务部：负责工程计划及财务管理工作。后勤保障部：负责工程材料及设备供应工作。综合办公室：负责工程宣传、文献收发及工程施工现场保卫工作。安全质检部：负责工程质量监督工作。二、组织机构图泾惠渠南干输水改造工程项目经理部组织机构框图项目副经理项目副经理项目总工程师项目经理 工程技术部计划财务部安全质检部综合办公室工程保障部第六施工队建筑物施工队第五施工队第四施工队第二施工队第三施工队第一施工队三、项目部组成人员资历及职责由于本工程工期紧，为保证工程按期、保质完毕，投入到本工程的重要人员为：项目经理一名、项目经理两名、项目总工一名、技术人员十名、质安科二名、后勤供应科、计划财务科等各设人员二名，综合办公室人员一名，本工程的重要人员及职责情况见下表。重要工作人员情况表姓 名职 务职 称施工年限冯练社项目经理工程师23艾 海项目副经理工程师12李朝阳项目副经理工程师25张 钢项目总工工程师13党发成工程保障部主管工程师38任建忠财务部负责助理睬计师8朱 波施工员助 工12李 宁施工员助 工8杨 峰施工员助 工10李 欣施工员助 工5陈二鹏施工员助 工4王勇峰施工员助 工8黄嘉琪施工员工程师20王 凯施工员助 工12王维生施工员助 工15吴小军安全员助 工13李瑞红质检员助 工15魏小娟实验员助 工7丁庆东综合办公室负责助 工6第四章 施工进度计划一、施工准备（一）生活、生产临建设施根据工程具体情况，项目部设于靠近上游箱涵段附近村子居民住房内，并在下游施工段管西村租用村民住房设立项目分部，各施工组在施工现场附近租用民房, 距施工现场约100m，施工现场管理比较方便。（二）现场作业棚现场作业棚设立在施工现场附近。放置临时用料。涉及砂、石料、钢筋加工半成品、水泥等零星材料。二、施工进度安排根据招标文献的规定，结合我局综合实力，本标段2023年11月25日开工，2023年5月30日竣工，施工总工期187天。分项工期计划如下：（一）箱涵段施工：1、土方开挖 16天 2023年12月25日2023年1月10日；2、基础解决 10天 2023年1月10日2023年1月20日；3、砂石备料 20天 2023年1月1日2023年1月20日；4、侧墙M7.5浆砌石 50天 2023年2月10日2023年3月30日；5、C15底板砼工程 43天 2023年2月25日2023年4月8日；6、两侧土方回填工程 30天 2023年3月25日2023年4月25日；7、侧墙挂网抹面工程 45天 2023年2月20日2023年4月5日；8、现浇盖板砼工程 40天 2023年3月20日2023年4月30日；9、斗渠砼恢复工程 30天 2023年4月20日2023年5月20日；10、渠堤土方工程 10天 2023年5月15日2023年5月25日；（二）明渠段衬砌工程施工导流 15天 2023年12月15日2023年12月30日；1、土方开挖 60天 2023年12月1日2023年1月30日；2、基础解决及人工削坡 26天 2023年12月15日2023年2月10日；3、C15现浇砼枕梁 60天 2023年12月25日2023年2月25日；4、预制楼板安砌工程 48天 2023年1月10日2023年2月28日；5、底板砼浇筑 18天 2023年2月20日2023年3月10日；6、封顶板砼浇筑 15天 2023年3月5日2023年3月20日；7、渠堤整修 10天，2023年3月15日2023年3月25日；8、C30砼预制板 60天 2023年12月1日2023年1月30日；9、建筑物工程 155天，2023年12月20日2023年5月25日；第五章 施工平面布置根据招标文献并结合我局现场踏勘情况，综合考虑电力、交通设施，对施工现场及项目部布置按照以下原则进行考虑：一、现场布置原则1、项目部就近在附近的农庄设立，以尽也许节约临时征地为原则；2、机械停放修理场地可直接放置以不影响交通道路为原则；3、电力线路从附近村庄引入工地，渠道边沿架设输电线路。4、交通道路以沿渠临时征地为主，以保证交通为前提，但考虑施工的影响，可根据现场具体情况在渠堤上修筑临时施工交通运送道路，同时交通道路随着施工工序的逐步开展有所改变，但总体上不离开渠道。5、拌和料场综合考虑现场地形，沿公路段计划用商品砼，对于商砼不能到达的施工区，按照施工段进行设立两个料场，第一料场设在丁留小学前与泾三公路交界处、第二料场设在管西村附近三原至永乐公路路西，上下游运送均距离较近，同时，拌和场地在施工过程中也可根据实际情况进行移动，重要是减少成品料的运距，以减少砼在运送过程中离析现象，保证砼施工质量。回填土方从沿渠临时施工道路运送至施工位置，对需要外运的拆除旧物，用翻斗汽车运送至监理指定地点堆存并按照规定进行解决，保证施工环境。二、施工现场布置渠道具体施工布置见附图-施工平面布置图。第六章 主体工程施工方案及施工方法一、渠道部分1、主体工程施工方案及重要施工方法为保证工程顺利进行，保证工程施工质量和工程工期，我局通过对设计图纸及招标文献认真研究，对施工方案进行了认真的讨论，拟定了全线开工，以流水作业和多道工序平行作业的综合施工方案。渠道清淤、挖土采用以机械为主，人工配合的方法，基础解决（土方回填夯实等）采用12T压路机为主配合蛙式电夯进行，削模采用人工进行。砼拌和采用集中拌和、小型翻斗车运送的作业方法。在整个施工过程中，土方工程以大型机械施工为主，砼浇筑采用机械人工结合的施工方法、砌石等工序所有采用人工进行。先进行人工铲草，清淤采用机械清淤，人工配合机动斗车运送到项目监理指定地点。建筑物工程以人工为主，机械为辅，人工浆砌石；斗引门及闸门、启闭机由专业厂家生产，安装由厂家来人安装。2、渠道衬砌工程施工方案及方法箱涵段：（1）土方工程重要涉及清除草皮、机械土方开挖、土方回填等施工工序。1）、土方开挖 地表杂物清运完毕后，测量渠道中线及高程并经监理工程师验收合格后进行渠道土方开挖，开挖以机械开挖为主，挖出的土方就近堆放在两侧征地范围内。土方开挖工程应满足下列规定：土方开挖采用机械开挖、就近堆放的原则。开挖时根据施工详图和项目监理决定的开挖线、坡度和尺寸进行，开挖过程中施工员旁站控制高程，以免超挖。2）、土方填筑本段土方填筑分为两部分内容，渠底土方回填和砌石两侧土方回填。在渠道土方开挖至设计高程验收后合格后进行渠底土方回填，填土采用人工铺土、12T压路机进行碾压。每层铺土厚度为30cm，回填土料最大粒径不大于5cm，其含水量大小以能用手捏成一团自由落地后散开为度。箱涵两侧砌石完毕后回填两侧土方，土方分层回填并用电夯压实，使其密实度满足设计规定。（2）箱涵两侧砌石工程基础解决验收完毕后，采用座浆挤浆法砌筑箱涵两壁砌体。砌石所用块石沿施工段两侧就近堆放，砌筑砂浆在拌和站进行机械拌和，用机动斗车运至施工区。a、砌体原材料规定 水泥：采用泾阳声威水泥厂生产的PO42.5水泥。 砂：就近采用渭河中砂。 石料：砌体所用石料为泾阳口镇产质地坚硬、无风化剥落与裂纹的新鲜块（片）石。b、砌体砌筑施工规定、浆砌石工程在基础验收合格后，方可施工。、砌筑前，应放样立标，拉线砌筑，并应将石料表面的泥垢、水锈等杂物清洗干净。c、砌体应采用铺浆法砌筑，其基本规定是平整、稳固、密实和错缝。d、铺筑方法A、砌筑应分层，各砌层均应座浆，随铺浆随砌筑。B、每层应依次砌角石、面石、然后砌腹石。C、块石砌筑，应看样选料，修整边角，选择较平整的大块石，经修整后用作面石，上下两层石块应骑缝，内外石块应交错搭接。砌缝宽度：竖缝为24cm，平缝为22.5cm。竖缝宽度在5cm以上时可填塞片石，并应先填砂浆，后塞片石。D、砌体宜均衡上升，相邻段的砌筑高差和每日砌筑高度，不宜超过1.2m。 e、砌体养护：砌体外露面在砌筑后1218小时之内及时养护，养护时间一般为4天；侧墙砌体完毕后，回填两侧土方，采用立夯压实，使其满足设计规定。（3）钢丝网抹面：砌石时，用8#铁丝5050cm梅花状予埋，砌石完毕后人工安装钢丝网，用铁丝牢固连接。钢丝网固定好以后进行抹面工程。一方面人工冲筋，然后挂线第一遍刮槽，第二遍压光。（4）底板砼浇筑1）、砼现浇工程挂网抹面完毕以后，通过验收后开始浇筑底板砼。砼在拌和站集中拌和，各施工组采用机动斗车将砼运至渠顶，人工入仓，振捣采用平板振捣器振捣，保证其振捣密实度；砼浇筑完毕后，及时拆除模板，人工收面，三遍成活，保证其表面平整度及光度符合设计规定，其衬砌厚度不少于10cm。2）、砼运送 、采用机动斗车运送，混凝土在运送过程中不致发生离析、漏浆、严重泌水及过多减少坍落度等现象。运至浇筑地点的混凝土，应满足浇筑规定的坍落度，当有离析现象时，在浇筑前进行两次搅拌。、混凝土在运送过程中，应尽量缩短运送时间及减少运送次数。如因故停歇过久，混凝土产生初凝时，应作为废料解决，在任何情况下，严禁半途加水入仓。3）、砼浇筑、经项目监理验收合格后，进行底板混凝土浇筑的准备工作。、混凝土的浇筑，应按项目监理批准的厚度、顺序、方向进行。、浇入仓内的混凝土，应随平仓随浇筑，不得堆积。不合格的混凝土严禁入仓，已入仓的不合格混凝土必须清除。、混凝土浇筑应连续进行。因故中断且超过允许间歇时间，应按施工缝解决。4）、砼养护混凝土浇筑完毕后，及时覆盖塑料布和草帘养护。（4）、伸缩缝制作填塞、伸缩缝制作：按照规范和设计规定制作一木条，在现浇砼时，置放放于伸缩缝位置，待砼初凝后将木条取出成缝。、填塞：用吹风机将板缝内杂物吹净，先填塞垫层沙浆，再将塑料焦油加热融化进行热灌，上部分用沙浆进行填塞勾缝。（5）、现浇顶板砼底板砼浇筑完毕，达成设计龄期后，可进行顶板砼现浇。顶板砼现浇前，先在底板上搭设钢管满堂架，其搭设方式如下：a、横断面三个立管，排距1.25m。b、纵断面：纵向立杆间距1.0m，水平杆两道（详见附图）。c、钢管上铺68cm方木，方木沿纵向轴线平行铺设，间距1520cm，其上铺设厚度1.2cm竹胶板。d、每次浇筑时支模50m，间隔10m再支下一段50m模。e、顶板砼浇筑完毕后，714天拆模。 砼养护砼浇筑完毕后，采用塑料与草帘覆盖相结合的方式进行保温养护。（6）斗渠砼浇筑在浇筑顶板砼时，就予埋其上斗渠钢筋。待顶板砼浇筑完毕7天后，立模浇筑斗渠砼，用钢模支模，30振捣棒振捣密实。（6）、砼养护砼浇筑完毕10小时后进行养护，采用塑料与草帘覆盖相结合的保温养护方式。（7）整修渠堤、边坡渠堤和边坡在施工后进行整平，整平采用人工修整。明渠段：（1）土方工程 1）清淤：由于本段施工情况特殊，特别是党家桥至水利技校段，由于该段两侧厂房较多，长期排放的污水及生活垃圾等杂物，使渠道内淤泥深达2.0m左右。针对该段具体情况，我部计划调配23台挖掘机、1台装载机及5辆自卸汽车进行施工。由于渠道较深，先用挖掘机将渠道内淤泥挖出，堆放至渠岸边，再由装载机装到自卸汽车上，运至3km外监理指定地点堆放。2）、土方填筑 在渠道淤泥清理彻底进行土方回填，对于淤泥清理后形成的软基段，我部计划采用砂石混合料回填。 渠道填土采用人工铺土、12T压路机碾压进行填筑，每层厚度为30cm，回填土料最大粒径不大于5cm，其含水量大小以能用手捏成一团自由落地后散开为度；3）、土模整修根据施工及设计规范规定，按照每100m为一个单元进行土模整修，每10m做一个标准断面后挂线削模。（2）、砼空心板预制及安装工程1）、砼板预制砼空心板预制工程在就近联系的四家预制厂进行预制，模具采用特制钢模具，砼采用机械拌和架子车运送，人工入仓，平板振捣器振捣密实，人工压光收面。模具在每班使用前均具体进行校正，保证预制板尺寸，做到棱角饱满，角正、厚度满足设计规定。砼预制板养护采用覆盖塑料布草帘养护并保温，养护天数不少与14天。2）、砼板运送在其龄期达成规定后，预制板由汽车运送，人工装卸，为了保证其在运送中不被破坏，在装运卸过程中派专人管理。3）、砼板安装预制板运入工地后，由各工组长、施工员在工地现场进行验收，对不合格的砼板坚决不准进场。放板前对渠道边坡坡度、渠口线尺寸进行复查，发现坡度及渠口线尺寸不符合规定期，重新进行整修。砼板安砌按以下方法进行操作：初安：将预制空心板向渠坡放时，在削成的蹬脚位置垫放砖块，并使其口线满足设计高程。挂线：砼板线口用经纬仪打直（以渠中心线为准），挂线时从衬砌段向伸缩处沿渠坡坡面挂线（主线间距1020m，弯道处间距24m），在两根线上挂水平线（一根在上，一根在下）作为控制板面的标准。校板：校板按线进行，按照设计规定，先调整板与渠底现浇面板与板之间的砌缝宽度，再校正平整度及坡度（涉及渠口宽度）。校正好后固定牢固。在校正板与现浇砼之间缝宽时，以预制板的下边作为标准进行校正。填缝勾缝：填缝勾缝用材料符合规范规定，配料严格按实验单位提供的配合比称量进行配料。填缝前将缝内泥土洗刷干净，用风机吹扫一便，并将砼板用水浇湿至湿润状态后，开始填缝。填缝时，板缝外表用小模板挡严，防止灰料抛散及灰浆流失；入缝的砼要用捣固棒（钢钎）捣固密实，一条板缝分三次填灌完毕。勾缝表面坚持原浆收抹，勾成平阴缝，用勾缝刀压平压光，以保持外观平整、整洁。养护：用麻袋覆盖洒水养护，保持表面湿润。砼板安砌前，除准备好材料外，配备好专用工具，同时向工组作好技术交底工作，安砌砼板，特别在下板时，将渠堤内口的虚杂土清理干净，在工作面铺设彩条布，以防止岸坡杂物滚入板缝内。（3）渠底板砼浇筑1）、砼现浇工程预制空心板安砌完毕，通过验收后开始浇筑底板砼。底板砼浇筑时，先浇两侧蹬脚位置（预先垫于预制空心板下的砖块不用取出），再浇水平部分。砼在拌和站集中拌和，各施工组采用机动斗车将砼运至渠顶，人工入仓，振捣采用平板振捣器和插入式振捣器结合振捣，保证其振捣密实度；砼浇筑完毕后，应及时拆除模板，人工收面，三遍成活，保证其表面平整度及光度符合设计规定，其衬砌厚度不少于10cm。浇入仓内的混凝土，应随平仓随浇筑，不得堆积。不合格的混凝土严禁入仓。混凝土浇筑应连续进行。因故中断且超过允许间歇时间，应按施工缝解决。2）、砼运送同箱涵段。 3）、砼养护同箱涵段。（4）、伸缩缝制作填塞同箱涵段。（5）、封顶板采用现浇封顶板采用现浇。将封顶板内口用经纬仪打直立线，使封顶板模具沿线滑行连续浇筑。（6）、砼养护砼浇筑完毕10小时后进行养护，采用塑料与草帘覆盖相结合的保温养护方式。3、砼管涵段施工该段土方开挖采用挖掘机开挖，挖出的土方就近堆放在两侧征地范围内，以备回填时用。土方回填采用人工铺土、12T压路机碾压进行填筑，每层厚度为30cm，回填土料最大粒径不大于5cm，其含水量大小以能用手捏成一团自由落地后散开为度；期间配备专人现场取土样实验，以满足设计规定。在基础解决接近尾声时，即迅速作好管道基础准备。砼基础浇筑采用钢模板立模，管道基础第一次先浇平基砼，待安管后再浇管座侧基砼。砼用插入式振动器振捣密实后，再用平板式振动器振平并抹平，基础浇筑完毕后，用塑料薄膜及草帘覆盖，以满足冬季养护保温规定。C15砼平基验收合格后，达成设计强度即可安管。把砼管运至施工现场，沿线摊开，严格按产品标准进行逐节检查，不符合标准的不得使用。在施工时，排管前做好清除基础表面污泥、杂物和积水，复核好高程后即可安管，排管自下游排向上游。下管采用人工和10t汽车吊配合进行，挂外边线控制直线，用水准仪跟测高程。当管吊下后，把胶圈套在插口头上，顺直不扭曲，对口插入承口时，两节管中心对直，缓缓插入，采用10t手拉葫芦吊拉紧就位，管口外围采用水泥砂浆抹带，并以塑料薄膜及湿润麻袋覆盖至安装完毕。砼管安装完毕后，人工回填土方至设计高程。4、建筑物工程施工本工程改造各类渠道建筑物31座，其中：公路桥8座，倒虹桥1座，生产桥4座、渡槽4座、跌水1座、斗门5座、分水闸3座、节制闸3座、量水堰1座、控流闸1座。该工程土方工程以机械为主，人工配合施工。土方开挖及回填规定同渠道土方工程，拆除小型旧建筑物如斗引门及量水堰、跌水等用人工拆除。生力桥、闸等采用机械拆除、人工配合施工，所拆旧物运到监理工程师指定地点堆放。1、砌石工程砌筑、养护同箱涵段。2、钢筋工程钢筋采用正规八大钢厂的合格产品，钢筋条均到工地加工厂按照不同等级、牌号、规格等分批验收，露天堆放时，底部铺枕木，表面用彩条布覆盖，防止生锈，运到工地的钢材，按照设计及规范规定到实验室检测钢材质量，合格后方可正式使用。钢筋制安严格按照设计图纸尺寸进行下料制作，钢筋焊接由具有资质的专业电焊工焊接，焊接质量规定严格按照设计及规范规定，保证焊接的质量，使钢筋焊接的焊接缝高度、宽度、咬边深度、同心表面无气孔、裂缝。钢筋安装由钢筋工现场安装，在安装过程中，按照施工详图，安装，保证钢筋的安装位置、间距保护层厚度、接点的绑扎等均符合设计规定及规范规定。3、模板工程该工程模板工程为生产桥桥台帽及面板模板支撑，倒虹桥内外模等，针对建筑物特点，模板采用钢木结合，钢模板采用标准钢模板，支撑采用钢管支撑结合木支撑，支撑及模板安装前，按图纸先测量放线。（1）倒虹桥模板根据倒虹桥的结构特点，计划分两次浇筑，其模板架立、加固如下：A、 底板模板。在浇筑倒虹底板时先架立底板倒角以上20cm侧墙模板；B、底板砼具有一定的强度后，架立涵洞内模板及侧墙外模，内部支撑用钢管，倒角用木模。（2）桥梁模板拟定好其几何尺寸及立柱支撑位置，先立钢管支撑，先解决好建筑物基础，并支垫10cm10cm8cm的木块，防止下沉，钢支撑立好后，开始安装桥面模板，模板安装前根据桥面尺寸进行统一规划，尽量减少木模板的用量，模板安装前统一按规定刷脱模剂，安装好的模板应保证其具有足够的稳定性，刚度，不漏浆，模板安装好后，立木支撑，其底部垫方木块。在整个桥面模板及支撑安装完毕后，集中统一检查其支撑的合理性，稳定性及模板的刚度等，经监理验收合格后，方可进行砼浇筑，在整个砼浇注期间，模板工及架子工不间断跟班检查模板及支撑状况，发现问题，及时解决，保证工程施工质量。4、砼浇筑砼拌和及运送，采用拌和机运送，砼入仓采用人工入仓，机械振捣。砼养护采用覆盖草袋洒水养护，养护不少于21天，砼施工规定同渠道砼工程。5、闸门及启闭机的安装本工程的安装6060cm斗门及启闭机9套，4040cm斗门及启闭机24套，2.52.5m铸铁闸门一套，2.01.5m铸铁闸门一套，25t螺杆式启闭机3个，5t螺杆式启闭机2台、5t液压启闭机1台、10t液压启闭机1台、3t螺杆式启闭机2台等。该工程所有设备及其附属构件制造由取得生产许可正的厂家制造，并具有质量检查合格证和安装说明书，设备运到现场后，经驻地项目监理验收合格后方可进行安装，安装由设备制造厂家安装队进行安装。（1）、闸门安装闸门在安装前，对各项尺寸进行具体检测，对符合设计规定的进行安装，安装以人工为主，运用三脚架起吊。闸门安装竣工后进行所有必要项目的实验。（2）、启闭机制造及安装启闭机及所有附件均是由制造厂家提供的合格产品，经项目监理验收合格而后方可进行安装，安装由厂方来人安装，启闭机安装好后按照设计规定及规范规定进行所有必要项目的实验。 第七章、劳动力安排及资源配置计划1、劳动力安排计划本期工程项目部根据工程具体情况，设立6个渠道施工组和4个建筑物施工组。各施工组进行平行作业，施工工序可进行交插或流水作业。施工组下设各职能班组，工组人数安排原则如下。（1）、安排原则、工组劳动力安排以工序的开展顺序为基础，逐步加大或减少上劳数量；、结合工序安排及必要的技术间歇合理调整上劳数量，避免劳力出现高低突变；、在劳力组织上偏重人员素质、注重一劳多能；、在劳力准备上，应以宁多勿欠，宁精勿滥的原则进行。、具体上劳计划根据施工计划，每个工序渠道施工每800m左右设一个施工工组，每个工组日上劳不低于50人；四个建筑物工组，上劳人数由施工员根据工程量及工期规定进行控制。2、施工机械设备配备计划（1）、配备原则a、机械种类配备。按照工序施工需求配备，重要施工项目为土方开挖、土方夯填、砼现场浇筑、砼空心板预制及安装、机电设备安装等。因此，本工程施工的重要设备应涉及土方开挖机械、土方压实机械、土方运送机械、砼拌合设备、砼运送机械、砼振捣设备及块石运送设备、砂浆拌合设备及砂浆运送机械等。b、数量配备。根据工程量、施工进度计划的预定工期和施工机械的效率计算配备。（2）、配备情况：施工重要机械设备需求计划表序号机械设备名称单位数量生产厂家设备状况备注11.2m3挖掘机台4小 松良好2T120推土机台2黄 工良好32.8kw蛙式电夯台20杨凌、渭南等良好4立式电夯台10渭南建筑机械厂良好52.2kw砼平板震动器台20杨 凌良好6插入式软轴震动器（3m轴长）台20杨 凌良好715t导链台8西安起重机厂良好81m3小型翻斗辆22西安金属结构厂良好9350滚筒自落式搅拌机台12陕西 兴平良好1015t自卸汽车辆20陕西重汽良好115kw电动葫芦台2陕西金属结构厂良好1212t钢轮压路机台2陕西公路机械厂良好1375kw柴油发电机台1陕西柴油发动机厂良好1420kw柴油发电机台4陕西柴油发动机厂良好1510kw钢筋调直机台4江苏常州机械厂良好16切割机台4陕西建筑机械厂良好17钢筋切断机台1陕西建筑机械厂良好18钢筋弯曲机台2陕西建筑机械厂良好195kw电刨子 台4四川木工机械厂良好20直流电焊机台8上海南洋太兴机械厂良好21固定UN1125对焊机台2上海良好22洒水车辆1陕汽良好230.5m3沙浆拌合机台4陕西建筑机械厂良好2410kw卷扬机台1良好2550m扬程水泵台10西安水泵厂良好2630m扬程水泵台10西安水泵厂良好27电脑台2联想良好28打印机台1联想良好282839复印机台1联想良好3、检测工具及测量仪器需求计划根据本工程的工作内容，按照相关规范规定，重要检测的项目有土方压实度、土料含水率、砂石含水率、砂浆试块及砼试块抗压强度等指标；此外，现场测量需要控制的指标有高程、边线及测量坐标等，重要检测仪器设备及测量仪器见下表。 重要检测工具及测量仪器计划表序号仪器设备名称单位数量备 注1全站仪套22水准仪台23砼试模（15cm立方体）套44砂浆试模（7.07cm立方体）套55塔 尺套56花 杆套5750m钢卷尺个785m钢卷尺个159磅 称台510天 平套211皿 盒套2014塌落度筒套515砼防渗、抗冻试模套216环刀套5第八章 工程质量保证措施一、管理措施（一）、健全组织机构，保证质量管理体系有效运营为保证工程质量达成既定的质量目的，我们建立了局长领导下的项目经理负责制的质量保证体系，如下图质量保证体系图所示。 质量保证体系框图 项目副经理、副总工第二施工组第一施工组第三施工组第四施工组技术科质安科项目经理、总工建筑物施工组第五施工组第六施工组（二）、健全制度，保证质量管理有章可循在工程施工过程中，要保证施工质量，必须建立严格的质量管理制度。一是坚持工程工序质量三层检查（三检制）制度，即班组长自检，施工员复检，专职质检员终检制，做到上道工序不合格决不进入下道工序施工；二是坚持隐蔽工程、关键工序联合检查制度，即在“三检制”基础上，对隐蔽工程及关键工序坚持施工单位、监理单位及业主单位、设计单位、质量监督部门联合检查，保证工序质量达成优良标准；三是坚持技术交底制度，做到“三不施工”，即图纸和技术规定不清楚不施工，技术交底不进行或交底不全面不施工，未领略技术要领或操作规程规定不施工。四是坚持“事前控制、事中检查、事后追查补救”制度，即不管是工程施工、机械操作、原材料进场等一切生产活动，必须在未进行前进行控制，如采购材料前，要进行合格供方调查，工组组织前，要进行生产经验及生产业绩、人员素质调查等，事中检查是指在生产过程中严格对每道工序进行检查，事后追查补救是指不管出现何种质量事故，必须按照“三不放过”原则进行追究，即坚持事故因素不查清楚不放过、负责人和职工未受教育不放过、补救和防范措施不贯彻不放过。通过以上制度实行，要把工程质量管理、建设优质工程贯穿施工的始终。（三）、严格按照依据（GB/T19001-2023idt9001：2023标准）制定的质量手册和程序文献进行质量控制与操作，保证工程质量达成协议的规定。1、 质量方针。我局在数年的工程实践中，通过不断的磨练，管理水平有了很大的提高，并积累了丰富的先进施工经验，具有承揽各类工程任务的施工机械设备和专业技术人才，并通过了ISO9001国际质量体系的认证。我局的质量方针是：以质量求生存，以信誉谋发展；科学管理，精心施工；全员参与，连续改善；铸顾客满意的精品工程。2、质量目的我局的质量目的是工程质量达成国家施工质量验收规程标准及建筑工程协议文献规定的质量规定；工程产品合格率未100%，单元工程优良率达成85%以上，分部工程优良率达成50%以上；顾客投诉解决率为100%；顾客对工程产品总体质量满意率达成95%以上。依据本质量目的，对本工程的质量目的承诺：（1）、工程一次验收单元工程合格率100%，优良率85%以上，重要单元、隐蔽工程及关键部位的单元工程所有优良。（2）、顾客满意度达95%以上。（3）、工程验收总评：优良工程，争创精品。3、操作程序为保证该工程质量达成以上拟定的目的，针对本工程实际实行项目，特制定具体操作程序。一是做好人、材、物及实验单位的预选工作。即认真考察施工队伍，选拔具有丰富的土方施工经验、石方施工经验及砼土施工经验的队伍参与建设；考察符合设计规定及招标文献技术条款规定的合格原材料供应方，考察具有相应资质的砼、水泥、沙子等实验单位等，要保证参与工程的人员素质高、工程使用原材料符合规定，实验单位认真负责。二是严把“三关”，标记明确。一方面原材料进场使用关，对所有进场原材料均规定有出厂合格证，同时，规定质安科对原材料进行抽样检查，合格、不合格及待下结论的均进行具体标记，未进行标记的原材料不允许使用，要保证符合规定的原材料进入生产线使用。另一方面严把工序检查关，对所有完毕的工序，在“三检制”的基础上要加强中间环节的检查，加强过程控制，同时，局质安科要定期或不定期到工地现场进行检查，指出施工中存在的各类问题，提出改善措施及改善意见，争取工序验收一次所有合格，优良率达成质量目的的规定，凡经验收合格允许进入下道工序施工的工段，对所有验收合格的区段工序要有明确的标记，使工地所有人员一目了然，避免错误的发生。再次是严把隐蔽工程
