大宝山隧道爆破工程技术交底四级.doc

工程名称
兰渝铁路LYS-12大宝山隧道
工程里程
D1K776+515～D1K778+812
编制单位
兰渝铁路12标段中交一公局二分部
接受单位

工程项目
开挖爆破
交底时间

交底内容：

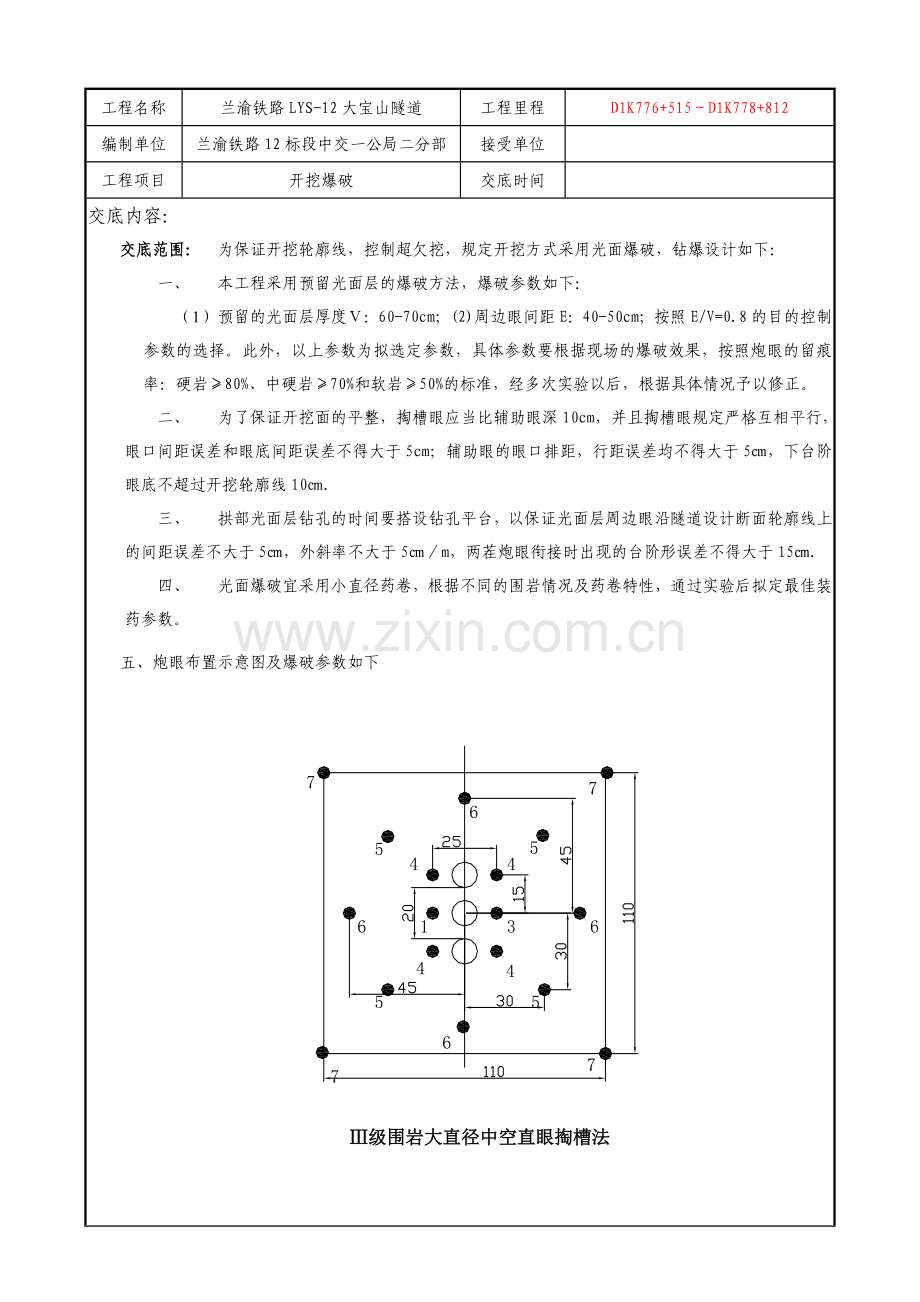

交底范围： 为保证开挖轮廓线，控制超欠挖，规定开挖方式采用光面爆破，钻爆设计如下：
一、 本工程采用预留光面层的爆破方法，爆破参数如下：
（1） 预留的光面层厚度Ⅴ：60-70cm；(2)周边眼间距E：40-50cm；按照E/V=0.8的目的控制参数的选择。此外，以上参数为拟选定参数，具体参数要根据现场的爆破效果，按照炮眼的留痕率：硬岩≥80%、中硬岩≥70%和软岩≥50%的标准，经多次实验以后，根据具体情况予以修正。
二、 为了保证开挖面的平整，掏槽眼应当比辅助眼深10cm，并且掏槽眼规定严格互相平行，眼口间距误差和眼底间距误差不得大于5cm；辅助眼的眼口排距，行距误差均不得大于5㎝，下台阶眼底不超过开挖轮廓线10㎝.
三、 拱部光面层钻孔的时间要搭设钻孔平台，以保证光面层周边眼沿隧道设计断面轮廓线上的间距误差不大于5㎝，外斜率不大于5㎝／m，两茬炮眼衔接时出现的台阶形误差不得大于15㎝.
四、 光面爆破宜采用小直径药卷，根据不同的围岩情况及药卷特性，通过实验后拟定最佳装药参数。
五、炮眼布置示意图及爆破参数如下

Ⅲ级围岩大直径中空直眼掏槽法

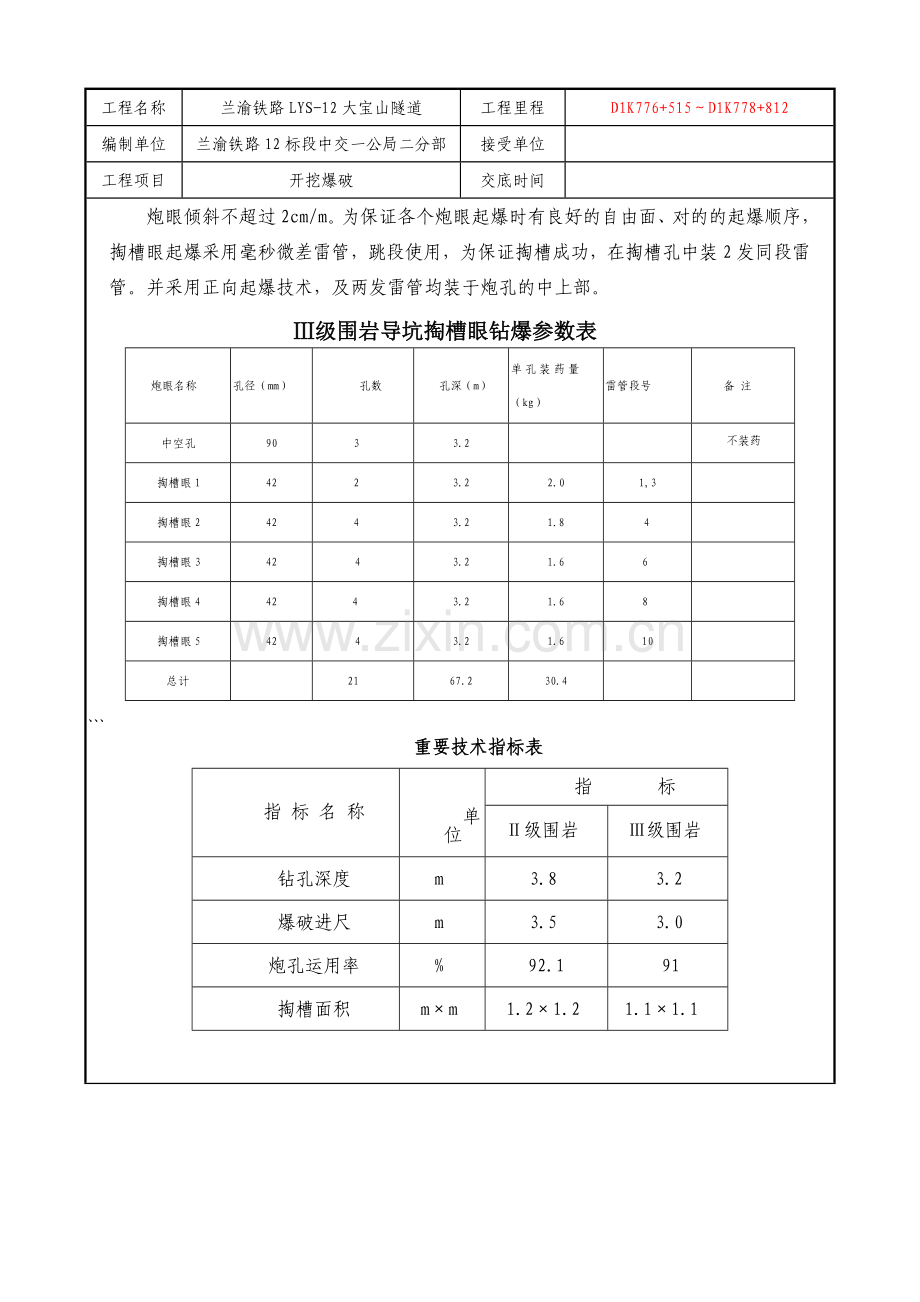

炮眼倾斜不超过2cm/m。为保证各个炮眼起爆时有良好的自由面、对的的起爆顺序，掏槽眼起爆采用毫秒微差雷管，跳段使用，为保证掏槽成功，在掏槽孔中装2发同段雷管。并采用正向起爆技术，及两发雷管均装于炮孔的中上部。
Ⅲ级围岩导坑掏槽眼钻爆参数表
炮眼名称
孔径（mm）
孔数
孔深（m）
单孔装药量（kg）
雷管段号
备 注
中空孔
90
3
3.2

不装药
掏槽眼1
42
2
3.2
2.0
1,3

掏槽眼2
42
4
3.2
1.8
4

掏槽眼3
42
4
3.2
1.6
6

掏槽眼4
42
4
3.2
1.6
8

掏槽眼5
42
4
3.2
1.6
10

总计

21
67.2
30.4

、、、
重要技术指标表
指 标 名 称

单 位
指 标
Ⅱ级围岩
Ⅲ级围岩
钻孔深度
m
3.8
3.2
爆破进尺
m
3.5
3.0
炮孔运用率
%
92.1
91
掏槽面积
m×m
1.2×1.2
1.1×1.1

Ⅲ级围岩全断面光爆开挖炮眼布置图

Ⅲ级围岩钻爆参数表
炮眼名称
编号
孔径（m）
炮孔
数量
孔深
(m)
孔距(m)
抵抗线(m)
单孔装药量
段装药量
(m)
雷管
段号
kg
卷
掏槽眼

80
3
3.0

30.4
1-10
42
18
扩槽眼
1
42
7
3.0
0.95
0.65
1.6
8
11.2
11,12
爆破眼
2
42
4
3.0
0.86
0.75
1.4
7
5.6
13
爆破眼
3
42
2
3.0
0.9
0.75
1.4
7
2.8
14
内圈眼
4
42
15
3.0
0.73
0.75
1.0
5
15
15
二台眼
5
42
6
3.0
0.78
0.7
1.6
8
9.6
16
周边眼
6
42
31
3.0
0.45
0.55
0.4
2.25
12.4
17
底板眼
7
42
10
3.0
0.7
0.65
1.4
7
14
18,
19
合计

96
288

101

钻爆设计技术经济分析
指标名称
单位
指 标
Ⅱ级围岩
Ⅲ级围岩
作业
数量
循环进尺
m
3.5
3.0
钻眼数量
个
94
96
钻孔总延米
m
329
288
材料
消耗
炸药消耗量
kg
115.05
101
雷管消耗
个
70
74
导爆索消耗
m
105
107
综合
指标
预计进尺
m
3.5
3.0
炮眼运用率
%
92.1
90.9
比钻眼量
m/m3
3.13
2.96
比耗药量
kg/m3
1.09
1.02

Ⅳ级围岩光爆开挖炮眼布置图

Ⅴ级围岩采用微振动爆破技术以台阶方式钻爆掘进。
采用气腿凿岩机钻孔。为减小爆破对围岩的扰动，上部采用斜眼掏槽法。
Ⅴ级围岩上半断面钻爆设计图

上部的顶板眼和下部的帮眼按光面爆破进行设计。目的是减少对围岩的爆破扰动，保持岩体的稳定性。

六、光爆参数
光面爆破参数
岩石类别
周边眼间距E（cm）
周边眼抵抗线W（cm）
相对距离E/W
装药集中q（kg/m）
极硬岩
50-60
55-75
0.8-0.85
0.30-0.35
硬岩
40-55
50-60
0.8-0.85
0.20-0.30
软质岩
30-45
45-60
0.75-0.8
0.07-0.12

七、适当的炸药品种和型号
宜采用导爆管毫秒雷管起爆，光面爆破宜选用低密度、低爆速、低猛度或高爆力的炸药。
隧道常用炸药
炸药
种类
合用范围
重要特性
岩石硝铵炸药
无瓦斯和无矿尘爆炸的隧道
对撞击摩擦较敏感但明火不易点燃；允许含水率不大于0.3％；密度0.95～1.1g/mL；猛度12～14mm；爆力280～360mL；浸水前殉爆距离4～8cm；浸水后殉爆距离2～4cm；爆速3600～3750m/s
乳化
炸药
无瓦斯和无矿尘爆炸的坚硬石有水孔
抗水性极好，爆炸威力大，爆破产生的有毒气体少；1.05-1.35g/mL；猛度12～20mm；殉爆距离5～12cm；爆速3100～5800m/s
水胶
炸药
无瓦斯和无矿尘爆炸的坚硬岩石、有水孔
抗水性能强，爆炸威力大，但感度较浆状炸药高；密度1.1-1.5g/mL；猛度12～20mm；爆力330～350mL；殉爆距离6～25cm；爆速3500～4600m/s
浆状炸药
无瓦斯和无矿尘爆炸的坚硬岩石、有水孔
抗水性能强，密度大，爆炸威力大，但感度较低；密度1.1～1.5g/mL；猛度15.2～20.1mm；爆力326～356mL；殉爆距离10～20cm；爆速3200～5600m/s

铵油炸药
无瓦斯和无矿尘爆炸的坚硬岩石、有水孔
抗水性能好，不易结块，爆轰稳定，但保存期短；密度0.8～1.0g/mL；猛度12～18mm；爆力250～300mL；殉爆距离5cm；爆速3300～3800m/s
煤矿许用
炸药
有瓦斯和矿尘爆炸危险的隧道
爆炸产生的爆热、爆温、爆压相对较低；有较好的起爆感度和传爆能力；排放的有毒气体量符合国家标准；炸药成分中不含金属粉末；允许含水率不大于0.3％；密度0.85～1.1g/mL；猛度8～12mm；爆力230～290mL；浸水前殉爆距离3～6cm；浸水后殉爆距离2～4cm；爆速3262～3675m/s
注：各种炸药均为系列产品，因型号不同其性能指标有所差异。
八、应急救援预案
1、成立应急救援指挥机构、相关人员名单、办公地点与联系方式；平面布置图；应急器材、设施登记表；与本地安监、环保、公安、消防、医疗、防疫部门的联络人及联络方式。应急救援预案由安全环保部组织编制，报项目经理审批后执行。报上级业务部门备案。
2、应急救援预案发放后，由安全环保部组织相关人员进行应急防护相关知识培训，提高应急救助能力。并根据实际情况组织进行预案演习，预演结束后，对预演结果进行评审，必要时相应急计划进行修订。
3、事故发生后的应急措施(涉及报告途径；信息交流协作的方式、抢救、补救和人员疏散的办法；重要文献资料及设备物资的保护、控制扩大、蔓延的措施)；报警系统、预警标志、应急照明和动力、逃生工具、安全避难所、消防设备、应急设备、通讯设备等的检查与维护。
九、应急救援预案实行
1、突发事故事件发生后，发现人员应立即报告现场负责人、应急指挥机构，应力所能及地采用控制措施，避免事故扩大。
2、应急指挥机构接到报告后，立即启动应急救援预案进行抢险，向临近单位和群众发出警报，疏散人员，撤离危险物品，妥善保护文献资料和重要的设施设备，隔离或切断其它危险源的扩散途径，及时进行现场扑救、伤员转移、急救等。如不能控制事故时，应立即向协助单位求援，以避免事故的蔓延。

交底人
复 核
接受人
