一期循环水入口明渠栈桥
起吊、钢架加固及防腐施工方案

广东珠三角电力工程技术有限公司汽机分部
2023年11月02日

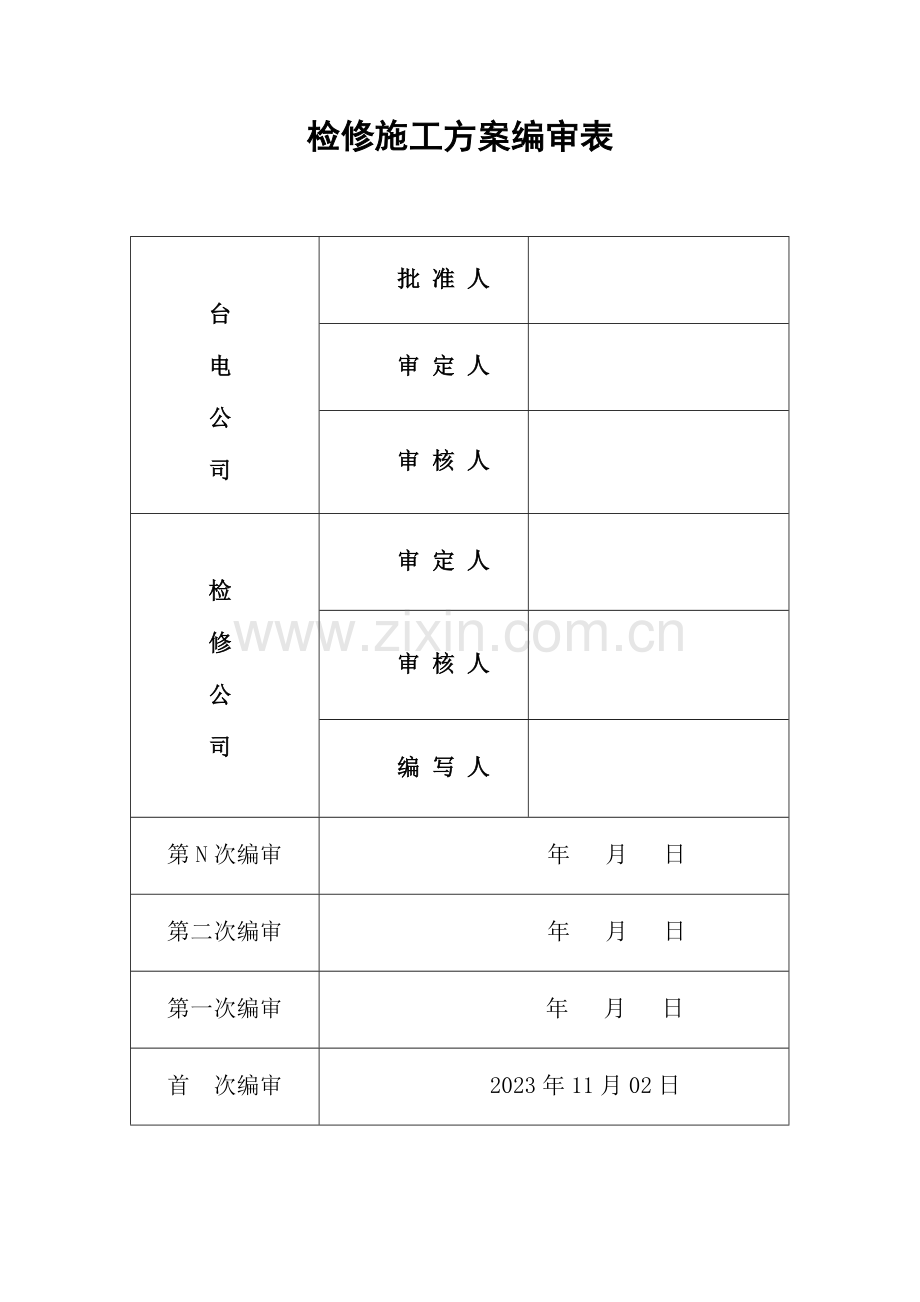

检修施工方案编审表

台
电
公
司
批 准 人

审 定 人

审 核 人

检
修
公
司
审 定 人

审 核 人

编 写 人

第N次编审
年 月 日
第二次编审
年 月 日
第一次编审
年 月 日
首 次编审
2023年11月02日

目录
一、检修概况………………………………………………………4
二、检修组织………………………………………………………4
三、解决方法………………………………………………………5
四、检修风险分析及控制措施……………………………………8
五、施工目的及控制措施…………………………………………10
六、施工定置图……………………………………………………13
七、进度控制………………………………………………………15

一、检修概况
1.检修的背景：
一期循环水入口明渠栈桥,其作用重要是固定拦网，从而有效的防止汛期海生物的入侵，减小旋转滤网的负载，保障了旋转滤网的安全可靠运营 。由于栈桥长年受海水浸泡，海水对其导致腐蚀是不可避免的。从外观检查来看，栈桥的钢结构已有不同限度的腐蚀，单靠平时的维护补焊已不能彻底的解决问题，由于桥体的大下半部分长年受海水浸泡，无法维护。所以，本次检修计划打捞起来后，对桥体的钢结构进行加固及防腐。
2．栈桥钢结构图

3.计划工期为：
11月18日至11月29日完毕，计划工期为12天。
4.检修单位：广东珠三角电力工程技术有限公司
二、检修组织
1. 项目经理：刘广柱
职责：负责组织制定项目实行计划。协调项目的人力、物力资源配置，跟踪项目进展，及时对项目进行调整和控制，涉及进度、工期、材料、技术把关等。
2. 质量进度控制组
组长：杨文波
成员：王德理
职责：给予工作人员以必要的技术指导，并检查是否严格按照施工方案进行检修作业，督促并保证检修过程中严格履行质量签证点的程序，保证设备的检修质量。负责组织项目质量验收和总结工作。
3.安全管控组
组长：白国龙
成员：王德理
职责：负责检查、指导工作人员严格遵守安全电业工作规程，检查安全措施是否完备，以保证设备、人员安全。
4．作业施工组
组长：王德理
成员：付卿宇、唐金章、杨举
职责：负责项目实行，对项目组成员的安全和项目的进度、质量进行控制。
5.起重组
组长：张廷林
成员：李辉、王辉
职责：负责吊机的协调，贯彻栈桥起吊施工方案的安全管控措施，组织水泵班协助人员检修过程的起吊作业，保证起吊作业整个过程中安全进行，检修工作如期顺利完毕。
6．材料供应组
组长：刘广柱
成员：赵亚东
职责：负责检修物资及材料工具供应管理的工作
三、解决方法
㈠、施工环节介绍：
1.施工前的准备：
1.1支持分部综合班协调（租用）一台履带吊机150T。
1.2支持分部特种班准备好起重所需工器具、钢丝绳等。
1.3项目管理分部联系防腐单位，由防腐单位准备好防腐油漆。
1.4汽机水泵班与设备部贯彻相关的备品、材料，涉及钢丝绳、锌块、槽钢等。
1.5汽机水泵班准备好本次施工的所需工器具,常用工具及枕木等。
1.6鑫元公司做好在栈桥起吊前拆除拦渔网的准备,涉及工器具的准备及人员的培训.
2.施工程序：
2.1 栈桥的起吊及回装（后附具体吊装方案）
2.1.1启动5台机组循环水旋转滤网连续运营,避免因海生物忽然增多而发生旋转滤网堵塞现象;
2.1.2拆除栈桥下游的拦渔网;保存一艘小船在栈桥上游,以备钢丝绳及绳索传递时用;
2.1.3栈桥钢结构重10T,起吊时因水流较急形成的冲击力和海生物附着在桥体上计3T，起重钢丝绳计2T，所以起吊时的总重量应按15T计算。
2.1.4采用额定负荷为200T的履带吊机进行吊装，吊装前应进行吊机的静载负荷实验合格，方可使用。
2.1.5吊装按一期循环水入口明渠钢梁吊装方案执行，
（钢梁吊装图）

2.1.5拆除栈桥上游拴绑的拉索(钢丝绳).
2.1.6在低潮位时进行回装.
2.2 栈桥钢结构修复及加固
2.2.1栈桥吊起后运用吊车上的副钩或此外增长一台吊车进行翻身90度,平稳下落在指定的检修场地.
2.2.2对钢结构进行细致的检查,对存在弯曲、变形、焊缝开裂、腐蚀严重的钢结构进行修复或加固。
2.3 栈桥防腐（后附具体防腐方案）
2.3.1衬环氧树酚醛脂玻璃钢采用分层间断法和多层多次间断法的浸布粘贴法施工，两布三油。
2.3.2工艺流程：先后进行机械除锈、清理、涂底漆、浸衬布、刷面漆、固化养护。
2.3.3固化养护：固化养护为168小时。
2.4 栈桥回装
2.4.1运用小吊车配合将钢梁翻转90度后,缓缓的吊入明渠中就位；
2.4.2回装时拉索的受力点共6点,下附钢梁牵引力负荷分派点示意图.(栈桥的上游为受力面)
2.4.3下落后当两端支点受力后,采用大锤将四个支腿下落至明渠的坝底,让其受力后,将四个支腿焊接牢固.
2.4.4 回装拦渔网.
2.4.5 恢复旋转滤网本来运营方式.

㈡、施工标准
1． 栈桥修复及加固参照《电力建设施工及验收技术规范》SDJ280-90
2． 栈桥吊装参照《电力建设安全工作规程》DL5009-1992
3．油漆防腐参照台电公司公司标准Q/GHTD ，SC－4236－2023油漆防腐施工技术标准
3.1 玻璃钢的贴衬应光滑平整，色泽均匀，与基体表面结合牢固，无起鼓，胀层，固化不全和玻璃纤维露出的现象。
3.2层与层之间如有气泡必须及时解决，若每平方米内直径小于0.5厘米的气泡少于3个时，可不作修补，否则必须将气泡划破修补。
3.3固化检查，用棉花蘸丙酮擦拭玻璃钢表面，如不粘挂棉花，棉花不变颜色，即为固化完全。
四、检修风险分析及控制措施
序号
工作程序
也许存在的风险
采用的控制措施
备注
1
工作准备
场地平整
1. 工作人员对现场不熟悉,明渠结构不解.
2. 场地不平实引起吊起吊时受力不均
1.1开工前工作负责人必须对所有参修人员进行安全技术交底,使每个人都能明确自己的工作任务,现场存在的风险,必须执行的防范措施.
1.2现场准备好所需的技术资料,涉及图纸、相关技术文献。
1.3编制安全管理控制卡，并严格执行相关的防范措施。
2.1对行现场吊机站位进行平整,路面压实,吊车站位垫上枕木或铁板。

2
栈桥下游拦渔网拆除
工作人员不慎落水
1.1在栈桥下流必须系有二至三道横跨坝面的拉索，以防人员落水时不被水流冲走。
1.2参与该项工作人员必须穿救生衣，熟悉水性，并熟悉游泳自救技能。
1.3工作时应戴防护手套，以防夹伤手指。
1.4站在船里的工作人员工作必须协调统一，以防不慎引起人员落水。

3
吊车就位
路基耐压能局限性
1.1严格按栈桥吊装方案执行，吊机前轮距离坝面内必须在1.5米以上。
1.2地面采用压路机进行压实,地耐力不小于20T/㎡。
1.3整个吊车就位过程由一人起重工进行统一的指挥。

4
栈桥起吊
1、起吊引起人员伤害及设备损坏
2、栈桥倒塌
1.1起重作业必须由专业起重人员进行操作，其别人一律严禁操作。
1.2起吊前再次确认起吊工器具是否合格，选择的起吊位置及固定是否稳固。
1.3整个起吊过程由一人进行统一的指挥。
1.4起吊过程中，严禁重物下方有人或是从下方通过。动火必须由专业焊工进行操作，其别人一律严禁操作。
1.5起吊时吊车刹车系统良好，试吊前进行试刹车。
1.6起吊用的钢丝绳不得有任何损伤。
1.7起吊遇有6级以上大风天气应停止作业。
1.8起吊前外请潜水员进行水下勘察,摸清水下情况,确认无影响起吊因素后方能起吊.
1.9试起吊时的高度不许过高,以不超过阶梯护板为准,大约起吊高度为100mm.
1.10试吊确认钢丝绳受力均匀后,把桥面的格栅板拆除,然后再继续上升.
1.11在桥面工作时人员不超过4人.
1.12水泵班负责对进入堤坝围栏的管控,不许无关人员进入,以防止人员过多掉入水中.
1.13起吊时吊车时必须实时监视起重物负载表计的显示是否超重,如超重应立即落钩,分析是否有不明因素影响,确认无误后才干继续起吊.
1.14为防止栈桥倒塌，起重人员起吊前必须计算好，找1.15准重心及吊点，起吊时钢丝绳受后必须重新检查钢梁的受力分派情况及钢梁是否有变形或损坏情况，如存在受力不均时应及时调整吊点。
1.16钢丝绳受力后工作人员应所有撤离上岸，防止钢梁倒塌而导致人员伤害。

5
栈桥修复及加固
人员伤害
1.1按照安全管控卡的相关措施执行.
1.2在进行钢结构的修复加固工作使用电、火焊时必须通过专业训练的人员，并持证上岗才允许工作。
1.3氧气、乙炔瓶必须分开放置，其距离必须在8米以上。

6
栈桥钢结构防腐
防腐油漆引起人员中毒
1． 防腐油漆入厂时必须经验收合格方能使用
2． 进行刷漆作业时必须戴防上防护口罩。
3． 进行刷油漆作业时必须准备好灭火器,以防着火.

7
栈桥回装
人员伤害，机具损坏
严格执照施工方案、栈桥吊装方案、安全管控卡的相关防范措施执行。

8
拦渔网回装
1. 工作人员不慎落水
2. 人身伤害
1.1工作时应戴防护手套，以防夹伤手指。
1.2站在船里的工作人员工作必须协调统一，以防不慎引起人员落水。

五、施工目的及控制措施
1、质量目的及控制措施
质量目的：
（1）修复加固后的钢结构二年内无垮塌事件。
（2）钢结构防腐层一年内无脱漆、大面积腐蚀现象。
（3）保证成为旋转滤网的一道强有力的屏障。
控制措施：
（1）严格执行工艺卡W.H点见证验收制度。
（2）严格执行施工方案的相关规定。
（3）严格按照质量验收体系进行签证验收：
质量验收流程表

检修公司一级验收
台电公司二级验收（W点）
台电公司三级验收（H点）
栈桥起吊
张廷林
隋宏志
范贤
李东臣
王学成
栈桥防腐
李玉东
隋宏志
范 贤
孙立民

栈桥修复回装
王德理
杨文波
喻 涛
曾伟光

（4）严格按照工艺卡施工
一期循环水入口明渠栈桥起吊、钢架加固及防腐施工工艺卡
检修项目
一期循环水入口明渠栈桥起吊、钢架加固及防腐
KKS编码

设备负责人

检修日期

工作负责人

工作人员

检修工序
检修内容、方法及标准
检修记录
签证点
1、开工条件
重要内容：
1：相关风险控制措施贯彻
工作票隔离措施得到贯彻;
布置好检修现场，
2：检修文献准备齐全
作业卡、安全管控卡与小型作业签证包
3：检修工具良好
检查工作具完好，无裂纹,
4：检查工作组成员精神状态良好

2 、拆卸
1、把绑系在栈桥上的拦渔网拆除，保存一艘小船在栈桥上游,以备钢丝绳及绳索传递时用；
2、拆除栈桥上游拴绑的拉索(钢丝绳)；
3、细致的检查栈桥与明渠坝堤的连接部分，并将其拆除（割除）

3、起吊
1．吊车就位，前履带距离明渠坝堤边沿1.5m,吊车中心距离栈桥起吊重心27m.

H
2.钢丝绳校核:
吊装时采用两条钢丝绳绑扎两点，共4头，钢丝绳以不小于60°夹角起吊，Ф19.5(6*37+1)钢丝绳破断力为239.5KN，折算系数取0.82，则安全系数为:
S=239.5KN*0.82*4*cos30°/(10t*9.8)
=6.9 此系数安全.
3.吊机负荷计算:
栈桥架重约10t，吊钩及钢丝绳重量按2t记，附加物重量约3T(海生物及水的冲击力重)P&H9150吊机工况为杆长55m,跨距27m，此时吊机额定负荷为15t，则吊机负荷为（10+5）/15.0*100%=100%.
4. 在栈桥中间绑扎好钢丝绳，绑钢丝绳用麻袋垫上，并系好牵引用麻绳.
5. 具有起吊备件后缓缓起吊栈桥架,吊离水面500mm范围内起降三次检查吊车的刹车性能，确认无问题后继续起吊,吊到准备好的检修场地.
6. 栈桥吊起到准备好的检修场地后运用吊车上的副钩翻身90度,平稳下落.
3、修复防腐
1.对钢结构进行细致的检查,是否存在弯曲、变形、焊缝开裂、腐蚀严重的现象.

W1
2.对存在弯曲、变形、焊缝开裂、腐蚀严重的钢结构进行修复及加固.
3. 对修复及加固好的钢结构进行防腐,衬环氧树酚醛脂玻璃钢.
4.衬环氧树酚醛脂玻璃钢采用分层间断法和多层多次间断法的浸布粘贴法施工，两布三油。
5.工艺流程：先后进行机械除锈、清理、涂底漆、浸衬布、刷面漆、固化养护。
6.固化养护：固化养护为168小时。
7.工艺标准:
7.1玻璃钢的贴衬应光滑平整，色泽均匀，与基体表面结合牢固，无起鼓，胀层，固化不全和玻璃纤维露出的现象。
7.2层与层之间如有气泡必须及时解决，若每平方米内直径小于0.5厘米的气泡少于3个时，可不作修补，否则必须将气泡划破修补。
7.3固化检查，用棉花蘸丙酮擦拭玻璃钢表面，如不粘挂棉花，棉花不变颜色，即为固化完全。

W2
4、回装
1、按栈桥吊装方案进行回装；
2、运用吊车将钢梁翻转90度后,缓缓的吊入明渠中就位；
3.回装时拉索的受力点共6点,见钢梁牵引力负荷分派点示意图.(栈桥的上游为受力面)
4.下落后当两端支点受力后,采用大锤将四个支腿下落至明渠的坝底,让其受力后,将四个支腿焊接牢固.

W3
5、清理现场
1、检修场地工完、料尽、场地清
2、组织人员撤离检修现场

执行检查评价（点检组长、班长）

检查人： 日期 年 月 日
2、安全目的及控制措施
安全目的：
（1）不发生轻伤以上人身事故，轻伤事故零目的。
（2）不发生一起习惯性违章。
（3）不发生起重机具损坏事件。
控制措施：
（1）参修人员必须所有进行安全技术交底，杜绝形式了事。
（2）严格执行典型作业业安全管控卡。
（3）特种作业一律由获得特种作业证书的人员进行操作，其别人员一律严禁操作。
（4）动火前确认检修区域达成动火条件后方可进行动火。
（5）动火过程中其别人员不得靠近动火点，防止烫伤、烧伤。
（6）起吊前再次确认起吊工器具是否合格，选择的起吊位置及固定是否稳固。
（7）整个起吊过程由一人进行统一的指挥。
（8）起吊过程中，严禁重物下方有人或是从下方通过。
3、环境目的
环境目的：
（1）作业现场标志齐全、绿色检修设施摆放整齐
（2）施工作业结束后工完料净场地清、保温和焊渣清理干净，不落地面。
控制措施：
（1）施工作业点要设立检修垃圾小桶或垃圾袋，对检修中的垃圾及时收集保持生产现场的整洁。
（2）施工现场材料用品摆放区域要铺设胶皮。
（3）坚持施工时“三不落地”、材料备品堆放整齐、“三不乱”（工具不乱摆，材料不乱放、杂物不乱丢），收工前清扫现场，做到工完料净场地清。
（4）施工中的废料应回收在指定的地点，不能直接任意丢弃。
六、施工定置图

七、进度控制
工作内 容
2023-11-18 2023-11-29 （旋转滤网恢复正常投运）
时间
工序
18
19
20
21
22
23
24
25
26
27
28
29
工作准备场地平整

栈桥下流拦渔轮网拆除

吊车就位

栈桥起吊

栈桥修复及加固

栈桥钢结构防腐

栈桥回装
