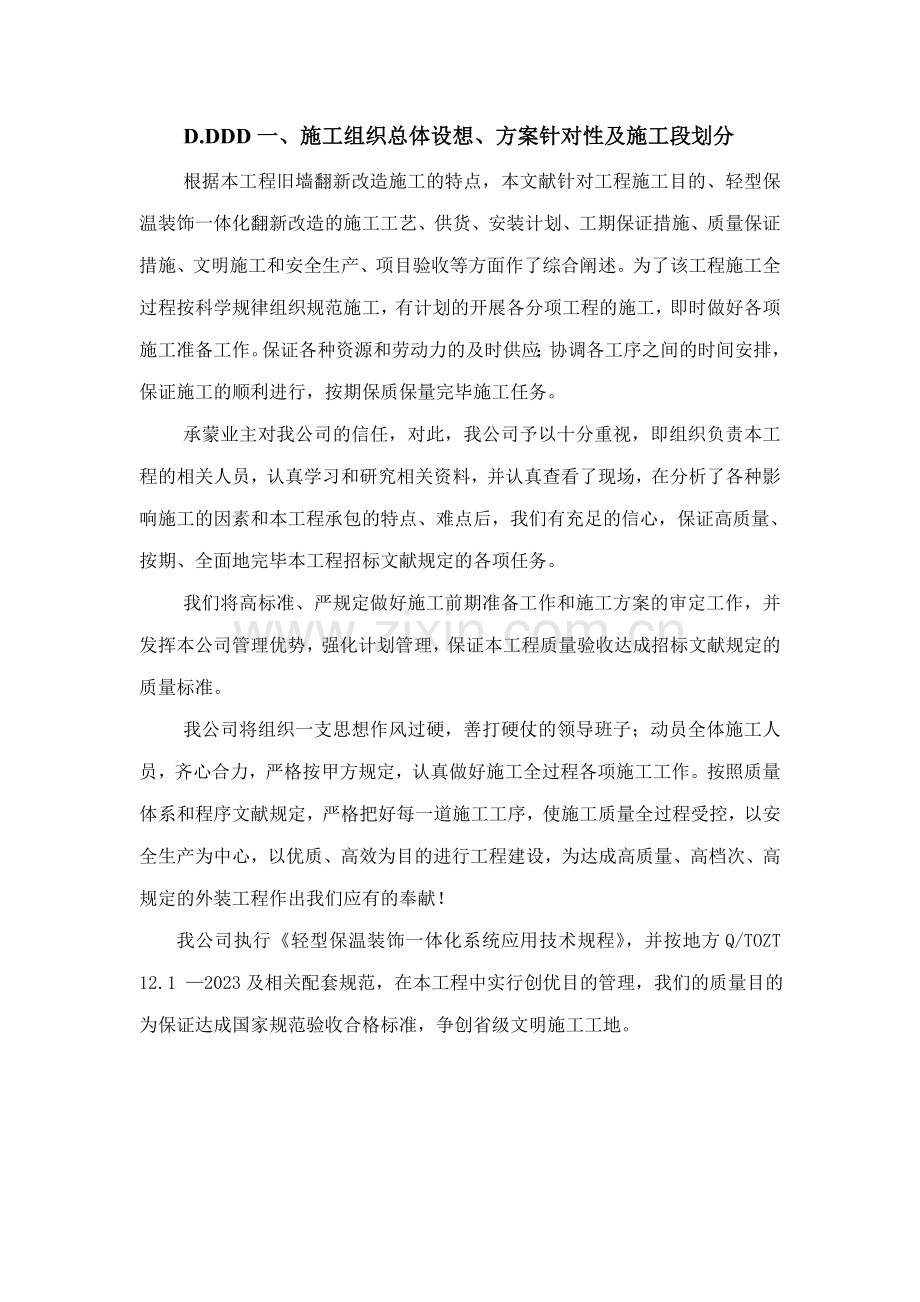

D.DDD一、施工组织总体设想、方案针对性及施工段划分
根据本工程旧墙翻新改造施工的特点，本文献针对工程施工目的、轻型保温装饰一体化翻新改造的施工工艺、供货、安装计划、工期保证措施、质量保证措施、文明施工和安全生产、项目验收等方面作了综合阐述。为了该工程施工全过程按科学规律组织规范施工，有计划的开展各分项工程的施工，即时做好各项施工准备工作。保证各种资源和劳动力的及时供应；协调各工序之间的时间安排，保证施工的顺利进行，按期保质保量完毕施工任务。
承蒙业主对我公司的信任，对此，我公司予以十分重视，即组织负责本工程的相关人员，认真学习和研究相关资料，并认真查看了现场，在分析了各种影响施工的因素和本工程承包的特点、难点后，我们有充足的信心，保证高质量、按期、全面地完毕本工程招标文献规定的各项任务。
我们将高标准、严规定做好施工前期准备工作和施工方案的审定工作，并发挥本公司管理优势，强化计划管理，保证本工程质量验收达成招标文献规定的质量标准。
我公司将组织一支思想作风过硬，善打硬仗的领导班子；动员全体施工人员，齐心合力，严格按甲方规定，认真做好施工全过程各项施工工作。按照质量体系和程序文献规定，严格把好每一道施工工序，使施工质量全过程受控，以安全生产为中心，以优质、高效为目的进行工程建设，为达成高质量、高档次、高规定的外装工程作出我们应有的奉献！
我公司执行《轻型保温装饰一体化系统应用技术规程》，并按地方Q/TOZT 12.1 —2023及相关配套规范，在本工程中实行创优目的管理，我们的质量目的为保证达成国家规范验收合格标准，争创省级文明施工工地。

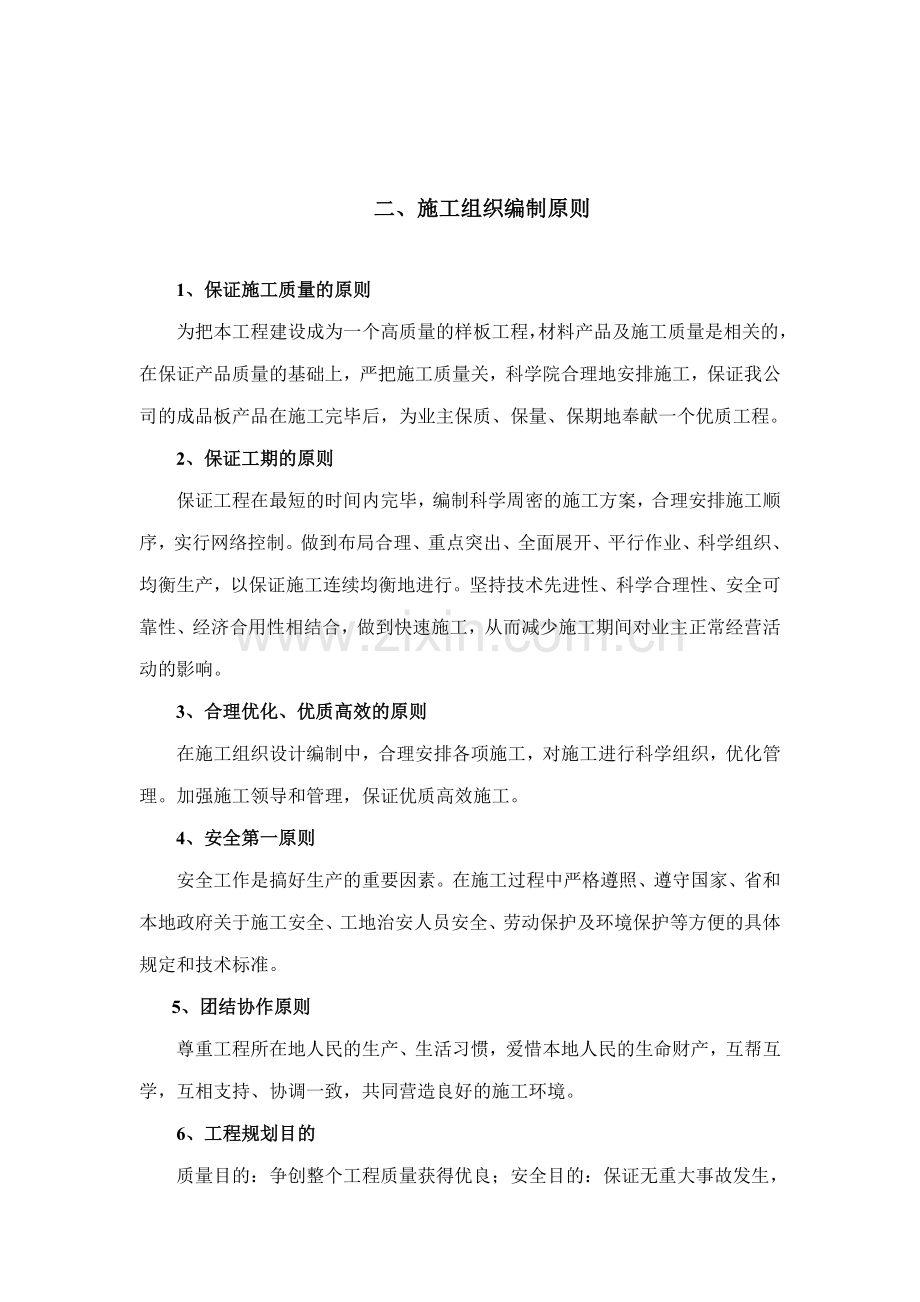

二、施工组织编制原则

1、保证施工质量的原则
为把本工程建设成为一个高质量的样板工程，材料产品及施工质量是相关的，在保证产品质量的基础上，严把施工质量关，科学院合理地安排施工，保证我公司的成品板产品在施工完毕后，为业主保质、保量、保期地奉献一个优质工程。
2、保证工期的原则
保证工程在最短的时间内完毕，编制科学周密的施工方案，合理安排施工顺序，实行网络控制。做到布局合理、重点突出、全面展开、平行作业、科学组织、均衡生产，以保证施工连续均衡地进行。坚持技术先进性、科学合理性、安全可靠性、经济合用性相结合，做到快速施工，从而减少施工期间对业主正常经营活动的影响。
3、合理优化、优质高效的原则
在施工组织设计编制中，合理安排各项施工，对施工进行科学组织，优化管理。加强施工领导和管理，保证优质高效施工。
4、安全第一原则
安全工作是搞好生产的重要因素。在施工过程中严格遵照、遵守国家、省和本地政府关于施工安全、工地治安人员安全、劳动保护及环境保护等方便的具体规定和技术标准。
5、团结协作原则
尊重工程所在地人民的生产、生活习惯，爱惜本地人民的生命财产，互帮互学，互相支持、协调一致，共同营造良好的施工环境。
6、工程规划目的
质量目的：争创整个工程质量获得优良；安全目的：保证无重大事故发生，争取小事故为零；文明施工目的：争创省级“示范文明工地”；工期目的：保证业重规定的工期，积极配合总包单位的进度。

三、施工组织编制依据
一、施工现场踏勘情况及其它各种调查；
二、招标文献及文献对施工的规定；
三、国家现行有关法律、法规、部门规章及盐城市有关建筑工程管理、市政管理、环境保护等地方性法规及规定；
四、现行建筑结构和和建筑施工的各类规程、规范及验收标准；
五、我公司公司标准、有关质量管理、安全按理、文明施工管理制度及程序文献等相关文献；
六、本工程施工现场及周边环境的实际情况；
七、标准规范清单一览表（见下表）
类别
名称
编号
国家
《建筑工程质量检查评估标准》
GBJ301-88
国家
《建筑装饰装修工程质量验收规范》
GB50210-2023
国家
《建筑工程施工质量验收统一标准》
GB50300-2023
国家
《住宅装饰装修工程施工规范》
GB50327-2023
国家
《色漆和清漆涂层老化的评级标准》
GB/T1766-1995
国家
《建筑工程质量管理条例》
国务院第279号令
国家
《建设工程项目管理规范》
建设部建标2023版
国家
《外墙外保温构造》
06J123
行业
《建筑施工安全检查标准》
JGJ59-99
行业
《建筑施工高作业安全技术规范》
JGJ80-91
行业
《建筑机械使用安全技术规范》
JGJ33-2023
行业
《施工现场临时用电安全技术规范》
JGJ46-88
行业
《外墙外保温工程技术规程》
JGJ144-2023
地方
《轻型保温装饰一体化系统应用技术规程》
Q/TOZT 12.1 —2023
地方
《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》
DBJ01-83-2023

四、施工工艺
（一）施工准备方案
1、设计制作国家粮食局无锡科学研究设计院办公大楼的保温装饰成品板系统深化设计设计图，经甲方认可后备案。(涉及主板及线条颜色的确认)
2、 基层解决
基层的质量直接影响外墙保温装饰成品板的施工质量。本工程是旧墙改造且基层是瓷砖饰面，为了不影响外墙成品板安装的质量以及结构的安全，必须对基层进行特别解决。
解决方法：检查原有外墙面砖的情况，将空鼓的部分凿出，用草酸或其它清洁剂清洗墙面，保证面砖表面清洁，无污迹。然后采用亚士专用的粘贴界面剂（石皮质填补料）进行涂刷，在墙砖表面抹涂界面剂，完全覆盖面砖墙面，并且保证平整度达成中级抹灰标准。
3、施工前应检查下列的项目。
（1) 雨棚、窗台、外装饰线条应横平竖直，墙体无搭架孔洞。
（2) 不开裂(如开裂用硬质填补料填充结实)、不掉粉、不起砂、不空鼓（如空鼓应敲除）、无剥离、无石灰爆裂点和无附着力不良的旧涂层等；
（3） 基层应清洁，表面无灰尘，无浮浆、无油迹、无锈斑、无霉点、无渗出物和无青苔等杂质。
（4）对窗台、檐口、装饰线，雨棚等凹凸部位，应采用防水和排水构造。
（5）基层应表面平整、立面垂直，阴阳角垂直、方正和无缺棱掉角。
4、场地条件
(1) 配套相应的水电设施。
(2) 提供材料仓库一处、切割机械加工所一处。

（二）分项技术施工方案
说明：由于本工程基层是旧墙且为瓷砖饰面，基于对业主、对我公司负责，更为了保证施工质量及成品板安装的结构安全，我公司决定不采用传统的粘贴型施工工艺，创新采用更安全，施工质量更好的干挂粘贴型成品板施工工艺，以增长安装的安全性、稳定性。
1、龙骨干挂法施工工艺流程：
检查解决基层 排板、分格、弹线 龙骨安装 装饰板安装挂件
粘贴、锚固装饰复合板 填充嵌缝泡沫材料 使嵌缝胶 揭保护膜 清洁 撤架
施工时应合理安排整个工程的施工程序，避免后续工程对复合板导致损坏或污染。
复合板施工前应做出样板，经建设、设计、监理等单位确认后，方可施工。

二．复合板龙骨干挂粘贴法施工
1、检查解决基层
检查原有外墙面砖的情况，将空鼓的部分凿出，用草酸或其它清洁剂清洗墙面，保证面砖表面清洁，无污迹。然后采用亚士专用的粘贴界面剂进行涂刷，在墙砖表面抹涂界面剂，完全覆盖面砖墙面，并且保证平整度达成中级抹灰标准。
2、放基准线
在施工墙面上根据设计图把纵向和横向的基准线用墨线弹在墙体上。每个连接施工面均要弹线。
质量规定：达成设计图规定。
检测方法：用卷尺测量。
3、安装竖向扁钢
按弹线位置准确无误地将通过防锈解决的扁钢用M10内胀螺栓固定在基层结构上。安装时应随时检查标高和中心线位置。对面积较大、层高较高的竖向扁钢，必须用测量仪器和线坠测量，校正其位置，以保证扁钢架垂直和平整 。竖向扁钢安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于 3mm；相邻两根标高偏差不应大于3mm，同层的最大标高偏差不应大于5mm，相邻两根立柱距离偏差不应大于2mm。
4、粘贴锚固成品板
a) 调配专用粘结砂浆
按规定比例，将专用粉末状粘结剂加入适当的清水，用电动搅拌器调配均匀即可。
Ø 检测方法：用目测法。
b) 粘贴保温装饰板
一方面把调配均匀的粘结砂浆用泥掌点涂在保温复合板的背面。每个涂点的直径＞150mm，每平方米不得少于8个涂点。用手将板推压至墙面上，然后将吸盘吸附在板的表面，用吸盘调整复合板的位置，使整体板面保持平整，对齐分格缝。板与板之间留缝15mm，以便调整安装误差。装饰板安装时，左右、上下的偏差不应大于1.5mm。
Ø 质量规定：
1) 整体平面的平整度＜3mm/2米直尺，板缝高低差＜1mm。
2) 保证每平方米以内的粘结点不得少于8个，每个涂点直径不得小于150mm,粘贴的面积不得小于板面的45%。每平方砂浆用量6.5㎏。
3) 位置规定横平竖直，排列整齐。
Ø 检测方法：
a) 用直尺靠在已粘结好的板面上，再用赛尺测量间隙的大小。
b) 用目测法。
c) 安装扣件
复合板粘贴好位置拟定后要安装机械紧固件，用自攻螺丝固定在扁钢骨架上。锚固件应先从直边中部按300～500mm间距安装，每平方米6个，必要时再外加外压件调整板缝的高低差。无论安装内锚固件或外锚固件都不能用力过大，以免导致版面的波浪形状。应根据板面的平整度来调节力的大小。
Ø 质量规定: 锚固件安装齐全，压力适度。
Ø 检测方法：用目测法。
5、 嵌入填缝条：
根据板间间隙的大小，选择合适的嵌缝条，填实板间间隙规定嵌缝条与板面深度为3～5mm为宜。
6、 弹分格线，贴纸胶带
用专门清洁剂将施胶板面清洗干净，根据分格宽度的规定弹出分格线再沿贴线贴上纸胶带。
7、 打密封胶
先用封胶枪在分格缝内均匀适量的打上密封胶，再用平刮刀刮平密封胶，规定密封胶在板上的厚度为0.5～1mm,施胶完毕后应将纸胶带拉掉即可。
1) 质量规定：无痕迹，无污垢。
2) 检测方法：用目测法。
8、 板面清洁
先清洁装饰板边沿上的涂灰、污垢、再撕去保护膜，再用干净毛巾将粘胶遗留物清除干净。
Ø 质量规定：无污痕，无污垢。
Ø 检测方法：用目测法。
（三）施工说明
1、基准线
基准线是施工开始后在纵横两个方向作为施工起点的最初施工线，并使四周墙的图形保持相对位置不变的标准线。一般施工纵向的基准线应放在建筑物的上面，施工横向的基准线放在阴阳角轮廓线和有特性的轮廓作为基准线。
2、施工顺序
纵向施工一般都按从下至上的施工顺序进行，但为了保证每块板在四周墙面上都在同一水平线上，应一方面以建筑楼四周墙面的同一基准线为起点向上，向下两个方向粘贴的顺序。
横向施工应遵守先阳角后阴角。先保证特殊结构（如门、窗的对称性和均匀性），再大面积施工。
3、转角施工
I 轮廓线转角
II 可采用搭接工艺完毕。
III 窗台施工
上沿线必须做出外斜度流水坡度，下沿线必须做出内斜度滴水坡度，（坡度≥5度）。
4、异性弧度施工
必须应用特殊板材，并打上压紧扣件方能施工
（注：节点施工时，必须按施工图中的节点图施工，如需要调整，必须要出具设计变更，会签后才干实际实行。）
5、首层或2米以下必须采用加强型成品板结构。
6、防火隔离带(可应实际情况设计施工)
7、 系统安全
⑴ 现场施工所采用的材料其性能指标符合规定。
⑵ 现场拉拔实验符合规定。
⑶ 现场管理人员应不时对粘结面积进行抽查，保证粘贴面积不得小于板面的45%；对于不符合规定处，应将成品板扒下重新粘贴。
⑷ 锚固件的锚固深度和锚固数量应符合规定规定规定；建筑物高度超过50米，应增长锚固件用量，保证每平米锚固件数量不低于8个。
⑸ 进行密封胶施工时应保证打胶均匀连续，与成品板板面的搭接宽度不少于1mm。密封胶施工完毕后应无渗漏。
⑹ 进行板面清洁时应对板面进行检查，对于出现涂装缺陷或板面破损部位应进行更换。
8、节点解决
具体节点解决按深化设计施工图及相关复合板施工规范图集进行。
9、工程质量规定
⑴ 成品板安装完毕后，墙面层的尺寸偏差应符合表12的规定。
表12．墙面装饰工程的尺寸允许偏差及检查方法
项 目
允许偏差(mm)
检 验 方 法
表面平整 ≤
4
用2m靠尺检查
接缝宽度 ≤
2
用直尺测量
拼缝高低差 ≤
1
用直尺测量
阴阳角垂直 ≤
4
用2m托线板检查
阴阳角方正 ≤
4
用20cm方尺和塞尺检查
立面总高度垂直度 ≤
H/1000且不大于30
用经纬仪、吊线检查
上下窗口左右偏移 ≤
20
用经纬仪、吊线检查
同层窗口上下偏移 ≤
20
用经纬仪、吊线检查
⑵ 工程实物规定：
a．复合板的品种、规格、颜色图案和粘贴方式应符合设计规定。
b．复合板必须粘贴牢固。
c．复合板面应平整、洁净、无歪斜和裂缝。
d．复合板板面的色泽应均匀、无变色、污痕和受损处。
e．接缝应连续、平直、光滑、嵌缝密实。
10、基层偏差解决
局部面积较小部分的基层如有偏差，必须通过挂线测量后，用专用砂浆进行调整施工。
（四）施工部分节点图（如下：）
