外墙螺杆封堵施工方案石总改.doc

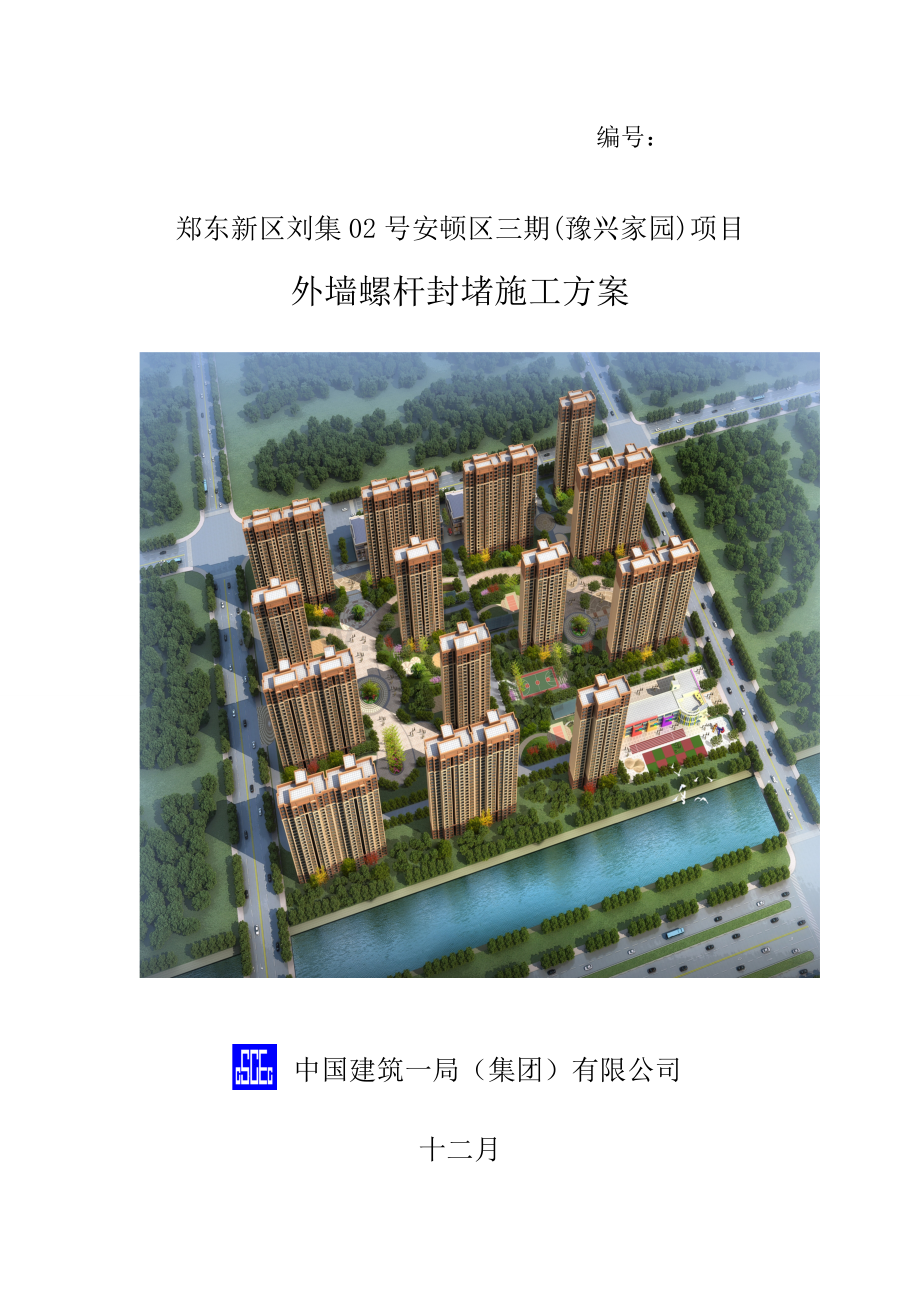

编号： 郑东新区刘集02号安顿区三期(豫兴家园)项目外墙螺杆封堵施工方案 中国建筑一局（集团）有限公司十二月郑东新区刘集02号安顿区三期(豫兴家园)项目外墙螺杆封堵施工方案编制： 苏留存审核： 石磊（刘明利）审批： 张彦峰 中国建筑一局（集团）有限公司十二月目 录1. 工程概况42. 编制依据43. 0.00以上外墙螺杆洞封堵施工43.1材料准备53.2工艺流程53.3材料规定53.4操作工艺53.5施工技术要点64. 0.00以下外墙螺杆封堵做法74.1材料准备74.2构造做法75. 其他部位螺杆洞封堵施工81. 工程概况工程名称：郑东新区刘集02号安顿区三期(豫兴家园)项目基础工程工程地点：本工程位于豫兴大道、新燕路、平安大道、雁鸣路合围区域内建设单位：郑州市郑汴开发建设有限公司设计单位：河南省城乡规划设计研究总院有限公司监理单位：河南正兴工程管理有限公司地勘单位：河南省建筑设计研究院有限公司施工单位：中国建筑一局（集团）有限公司建设规模：本项工程占地面积约43.3万平方米，总建筑面积约172万平米。BS10-03-02地块建筑面积约23万平米。本地块包含9栋住宅楼及一个地下车库。主楼地上26、27层，车库地下2层。2. 编制依据（1）施工协议文本（1）设计图纸（建筑、结构、机电等）（3）郑东新区刘集02号安顿区三期（豫兴家园）项目工程施工组织设计（4）混凝土结构工程施工及验收规范（5）建筑工程施工质量验收统一标准（6）公司项目管理100项规定动作手册3. 0.00以上外墙螺杆洞封堵施工0.00以上外墙采用M14通丝螺杆，使用时在螺杆外套上A16mmPvc套管，以方便螺杆拆除和周转使用。3.1材料准备（1）材料规定水泥、沙子、聚氨酯防水涂料（准备三种颜色）。（2）重要机具手推车、木抹子、铁抹子、小平锹、小水桶、喷壶、电锤等；3.2工艺流程清除PVC套管（墙两侧）洒水润湿墙外侧堵水泥浆料表面抹平墙外侧涂刷防水涂料（3遍）墙内侧打入发泡剂墙内侧洒水润湿墙内侧堵水泥浆料墙内侧表面抹平3.3材料规定封堵所用的砂浆应稍干，以免喂进孔内后向内侧流动或是流出，形成间隙。3.4操作工艺（1）清理：用与pvc管同直径的电锤将墙两侧螺杆孔内的PVC管清除3050mm深，螺栓孔内的碎渣和杂物清理出来。（2）洒水润湿：施工时，先使用喷壶对墙体外侧螺杆洞口进行喷水润湿。（3）灌水泥浆：用铁抹子将干硬性水泥浆塞入墙外侧螺杆孔，填实深度不小于30mm。（4）抹平：用铁抹子在外墙螺杆孔处将露出的砂浆铲除并与外墙面抹平。（5）涂刷第一遍防水涂料：待灰饼干燥后，在以螺杆洞为中心直径150mm范围内的圆形区域内涂刷0.5mm厚的聚氨酯防水涂料。（6）涂刷第二遍防水涂料：在以螺杆洞为中心直径100mm范围内的圆形区域内涂刷0.5mm厚的聚氨酯防水涂料。（7）涂刷第三遍防水涂料：在以螺杆洞为中心直径70mm范围内的圆形区域内涂刷0.5mm厚的聚氨酯防水涂料。（8）墙内侧打入发泡剂：将墙体外侧已封堵完毕的螺杆洞内侧打入发泡剂，必须打入饱满，填塞完毕，待聚氨酯发泡剂硬化，达成强度后，将多余的发泡剂用手压入孔洞内，严禁用小刀等工具将发泡剂割除。（9）洒水润湿：使用喷壶将墙内侧打入发泡剂的螺杆洞口进行喷水润湿。（10）灌水泥浆：用铁抹子将干硬性水泥浆塞入墙外侧（内还是外？）螺杆孔，填实深度不小于30mm。（11）抹平：用铁抹子将墙体内侧螺杆孔处将露出的砂浆铲除并与外墙面抹平。墙体外侧涂刷3遍防水涂料附图：3.5施工技术要点（1）孔边松散混凝土必须凿除。（2）螺杆孔洞中部需打入发泡剂。（3）保证螺杆孔洞两端的PVC管清除。（4）在封堵螺杆洞前应当注意螺杆洞的清理，不能留有木屑等杂物，及油渍。（5）冲洗时须用钢丝刷清理。（6）冲洗完后，应等没有明水时再封堵，但封堵前应保持湿润。（7）螺杆洞水泥浆堵入的深度不得小于3公分，且必须密实。（8）涂刷防水涂料时，使用三种不同直径的pvc管截成长度为50mm的关节，方便涂刷的准确和高效。（9）砂浆封堵完毕后，如不能及时涂刷防水涂料，应及时进行养护，并检查后续是否产生裂缝。（10）如遇螺杆埋入墙内无法拆除时，应用切割机将螺杆紧贴墙面切断，然后抹上水泥砂浆，砂浆凸出墙面2mm压住四周砼墙面。4. 0.00以下外墙螺杆封堵做法4.1材料准备（1）材料规定机具名称规格数量氧气、乙炔气割设备套3磨光机台9手推车辆9聚氨酯防水砂浆袋10木抹子个36铁抹子个36喷壶个9灭火器个184.2构造做法（1）割除内外墙止水螺杆地下室内外墙止水螺杆采用氧气、乙炔气割方式。气割完毕之后，采用磨光机将止水螺杆与混凝土接触处打磨成一个深约20mm直径30mm凹坑。（2）浇水湿润用喷壶将凹坑洒水湿润。（3）防水砂浆封堵用聚合物水泥砂浆封堵内外侧螺杆孔凹槽并压实抹光。5. 其他部位螺杆洞封堵施工（1）楼内分户墙螺杆洞封堵方法同外墙内侧螺杆洞封堵方法。（2）电梯井地下室部分螺杆洞封堵方法同外墙外侧螺杆洞封堵方法。
