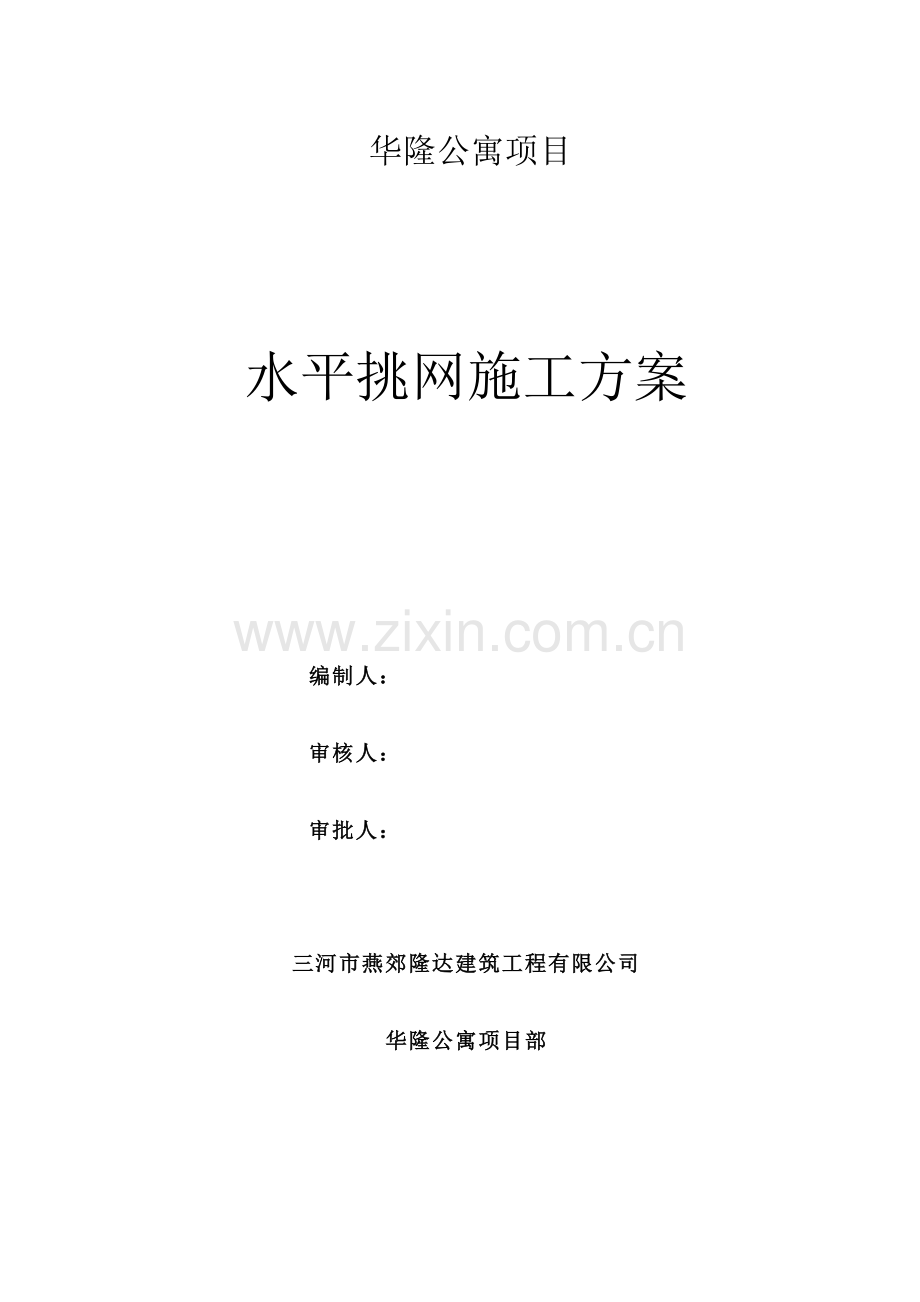

华隆公寓项目

水平挑网施工方案

编制人：
审核人：
审批人：

三河市燕郊隆达建筑工程有限公司
华隆公寓项目部

目 录
一、编制依据 - 1 -
二、工程概况 - 1 -
三、施工部署 - 1 -
3.1施工安排 - 1 -
3.2组织安排 - 1 -
3.3施工重点难点 - 1 -
四、施工准备 - 2 -
4.1.技术准备 - 2 -
4.2现场准备 - 2 -
4.3材料准备 - 2 -
五、重要施工方法 - 2 -
5.1架体搭设 - 2 -
5.2结构水平挑网防护 - 3 -
5.3施工注意事项 - 5 -
六、质量规定 - 6 -
七、管理与措施 - 6 -
7.1安全管理 - 6 -
7.2质量保证措施 - 6 -
7.3施工安全措施 - 7 -
7.4其他措施 - 7 -

一、 编制依据
1.1华隆公寓工程施工图纸
1.2《建筑施工手册》-扣件钢管脚手架
1.3《建筑安装工程安全生产文明施工资料手册》第二章
1.4《建筑施工高处作业安全技术规程》JGJ80-91
1.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2023
1.6《建筑施工安全检查标准》JGJ59-2023
二、 工程概况
工程名称：华隆公寓项目
建设单位：三河市华隆房地产开发有限公司
建设地点：燕郊海油大街南巷口村地南侧、电网公司北侧
设计单位：北京华茂中天建筑设计有限公司
本工程总建筑面积43345.08㎡。本项目重要功能块为住宅、及相关配套设施。

三、施工部署
3.1施工安排
本工程由于主体施工过程当中穿插车库施工，故按照规范规定在一号楼2层设立首层平网，向上每4层设立一道，避免在主体施工过程中作业面坠物伤人事故发生。
3.2组织安排
现场水平挑网防护工作由项目经理主抓，总工程师技术负责，生产经理及工长负责贯彻，安所有门进行现场管理。
3.3施工重点难点
3.3.1本工程中由于现场空调板及阳台造型多变，在施工过程中平网兜设时，其外部尺寸较难控制。
3.3.2结构外檐复杂多变，有悬挑阳台伸出，对脚手架体的搭设及钢丝绳的拉设也导致一定难度。
四、施工准备
4.1.技术准备
4.1.1熟悉施工图纸，并根据工程结构的实际情况，及以往经验制定切实可行脚手架方案。
4.1.2施工前要对方案进行具体的交底，使施工人员进一步领略，以便切合实际的将方案贯彻。
4.1.33、建立岗位责任制，对施工过程实行“三检制”，安全员和工长对施工过程进行检查监督，施工完毕后再由生产经理、技术员、质检员、安全员验收合格报审后，方可投入使用。
4.2现场准备
准备好周转材料堆放所需的场地，将即将施工楼层清理干净，并将在施工完毕以后，将楼层所有临边防护恢复到位。
4.3材料准备
4.3.1 材料
1、48×3.6钢管（长度6米）、各种钢管扣件、钢丝绳（直径12mm）、50毫米的松木板、大眼网、密目安全网等。
2、钢管必须圆直，严禁有裂纹和扭曲，扣件必须通过严格的检查，严禁有裂纹，并应提前润滑，木板严禁有劈裂和腐朽，钩头螺栓必须用圆钢进行加工，进场时必须经项目部验收合格后方可使用。
3其它钢筋、卡扣、安全网、密目安全网等应质量合格符合相应检查规定。
4.3.2人员准备
计划15名架子工，规定对参与高处施工人员（架子工）必须经专业安全技术培训、考试合格，持特种作业操作证上岗作业。
五、重要施工方法
5.1架体搭设
5.1.1、工艺流程：
架体搭设→钢丝绳与端头拉接→钢丝绳在架体之间拉结→钢丝绳与上层预埋钢筋拉结→绑大眼网→绑密目网→验收合格→使用
（1）、在外墙上用钩头螺栓固定好钢丝绳或钢管，钢丝绳选用6×19φ12。
（2）、将安全网固定在外墙上的钢丝绳或钢管上。
（3）、将钢丝绳的两端连接起来，并保证安全网的外侧高度要高于内侧不小于0.8米。

5.1.2、构造规定
（1）制作搭设钢管架体：
（2）绑扎大眼网及密目网一层，大眼网绑扎点间距≤200mm，网不宜绑扎过紧；
（3）水平兜网应沿建筑物周圈交圈封闭；
（4）水平安全网接口处必须连接严密，与建筑物之间缝隙不得大于10cm。若碰到结构凹面无法贴住时，在平网与结构缝隙处另行兜置安全网；
（5）安装平网应外沿明显高于内沿，以80cm为宜，端头使用钢丝绳拉结牢固；
（6）水平安全网的负载高度最大不得超过10m，本工程定为以上每隔5层设立一道；
5.2结构水平挑网防护
5.2.1、所有结构阳角处搭设阳角水平挑架。挑架外高里低，相差80cm。
5.2.2、阳台处设阳台水平挑网，水平挑出4m，外高内低80cm。
5.2.3、挑网两端用Φ12钢丝绳穿成一片。
5.2.4、结构转角处两片挑架通过钢丝绳斜转角,保证挑网交圈。

无窗口处做法

5.3施工注意事项
（1）在水平防护网搭设和拆除前，必须进行安全技术交底。
（2）高处作业人员必须通过专业技术培训及专业考试合格，持证上岗。
（3）搭设和拆除水平防护网时，操作工人的“安全三宝”必须齐备，且应对的使用。
（4）在防护防护时，应避免上下同时作业，把操作时间错开。
（5）搭拆防护网时，应在地面设立警戒区，并派专人监护。
（6）防护网搭拆时，要有专人指挥。管理人员要做到：眼勤、腿勤、嘴勤，对危险情况要积极采用有效安全防护措施，保证人员安全。
（7）雨天、雪天及大风天气，暂停防护网搭拆施工，并应检查维护防护网的安全。
六、质量规定
脚手架搭设完毕后应对其进行检查验收，具体规定如下：
6.1架体与结构外沿高差：
架体与结构外沿高差应当保证≥500mm；
6.2钢管架体外挑长度：
第一步架体外挑长度保证在≥6m，以上各部保证在大于等于3m。
6.3安装规定：
1、所用的钢管、钢丝绳、扣件、垫片、螺栓、螺母、安全网必须合格，并牢固有效。
2、钢管的扣件必须上紧，严禁漏扣少扣，有裂纹的扣件严禁上架子。
3、安全网的连接必须牢固，钢丝绳的接头部位必须有3个以上的卡具，并按照规定设立安全扣。
七、管理与措施
7.1安全管理
7.1.1脚手架措设人员，须持证上岗。
7.1.2搭设人员必须戴安全帽、安全带、穿防滑鞋。
7.1.3构配件材质合格后搭设，分阶段进行检查质量合格方可投入使用。
7.1.4六级及以上大风和雾雨，应停止作业，停后应进行检查。
7.1.5应设专人负责架体检查保修。
7.1.6使用阶段严禁任意拆除杆件。
7.1.7网上不能存有杂物.
7.2质量保证措施
建立进场材料验收体系。不合格材料应严禁使用。建立以劳务队、质检员和经理部质检员为主的三级质量保证体系，以保证对施工质量的层层把关。根据施工情况不定期召开质量通病防止会议，对不合理的地方进行研究改善。建立脚手架管理、使用维修制度。
7.3施工安全措施
高空作业衣着要灵便，严禁穿硬底和带钉易滑的鞋，工具应放在工具袋内，传递物品严禁抛掷。
从事架设安全防护措施的作业时，均得戴安全帽和安全带，挂好保险带。 注：其它脚手架安所有分见脚手架安全交底。
7.4其他措施
检查：平网搭设完毕后，应由安全员定期组织人员进行检查，发现问题及时整改，并做好平网安全检查记录；
维护：对于平网使用扣件，应不定期进行检查，对于松动扣件，进行及时的加固，纤维绳出现腐蚀现象及时进行更换，对于使用过程当中的架体移位等现象，应及时的发现，及时整改。
清理：外挑平网搭设完毕以后，应对平网上掉落杂物及垃圾进行每周一次的清理，清理时应注意以下几点：
7.4.1清理时必须挂好安全带，穿防滑鞋；
7.4.2清理杂物时严禁将杂物从高处直接抛掷地面或下一层防护网上；
7.4.3清理杂物时必须先对平网进行检查，拟定安全方可上网进行清理；
7.4.4清理杂物时必须有专人进行现场指挥，且在楼下设立隔离带；
7.4.5清理时严禁拆除任何楼层防护，对于拆除的必须进行及时的恢复。
