电气竖井桥架安装技术交底.doc

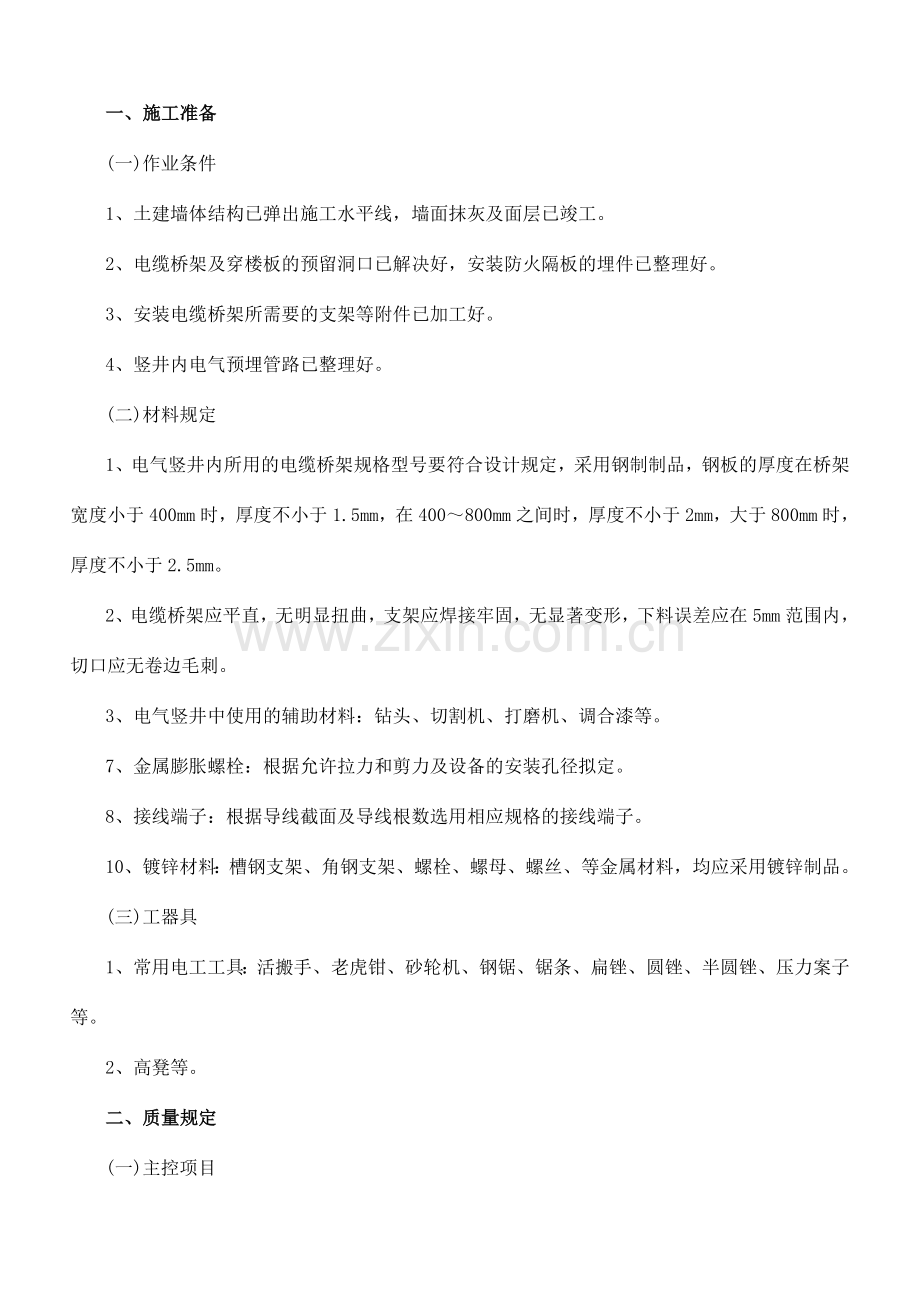

一、施工准备
(一)作业条件
1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已竣工。
2、电缆桥架及穿楼板的预留洞口已解决好，安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二)材料规定
1、电气竖井内所用的电缆桥架规格型号要符合设计规定，采用钢制制品，钢板的厚度在桥架宽度小于400mm时，厚度不小于1.5mm，在400～800mm之间时，厚度不小于2mm，大于800mm时，厚度不小于2.5mm。
2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在5mm范围内，切口应无卷边毛刺。
3、电气竖井中使用的辅助材料：钻头、切割机、打磨机、调合漆等。
7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径拟定。
8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。
10、镀锌材料：槽钢支架、角钢支架、螺栓、螺母、螺丝、等金属材料，均应采用镀锌制品。
(三)工器具
1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、扁锉、圆锉、半圆锉、压力案子等。
2、高凳等。
二、质量规定
(一)主控项目

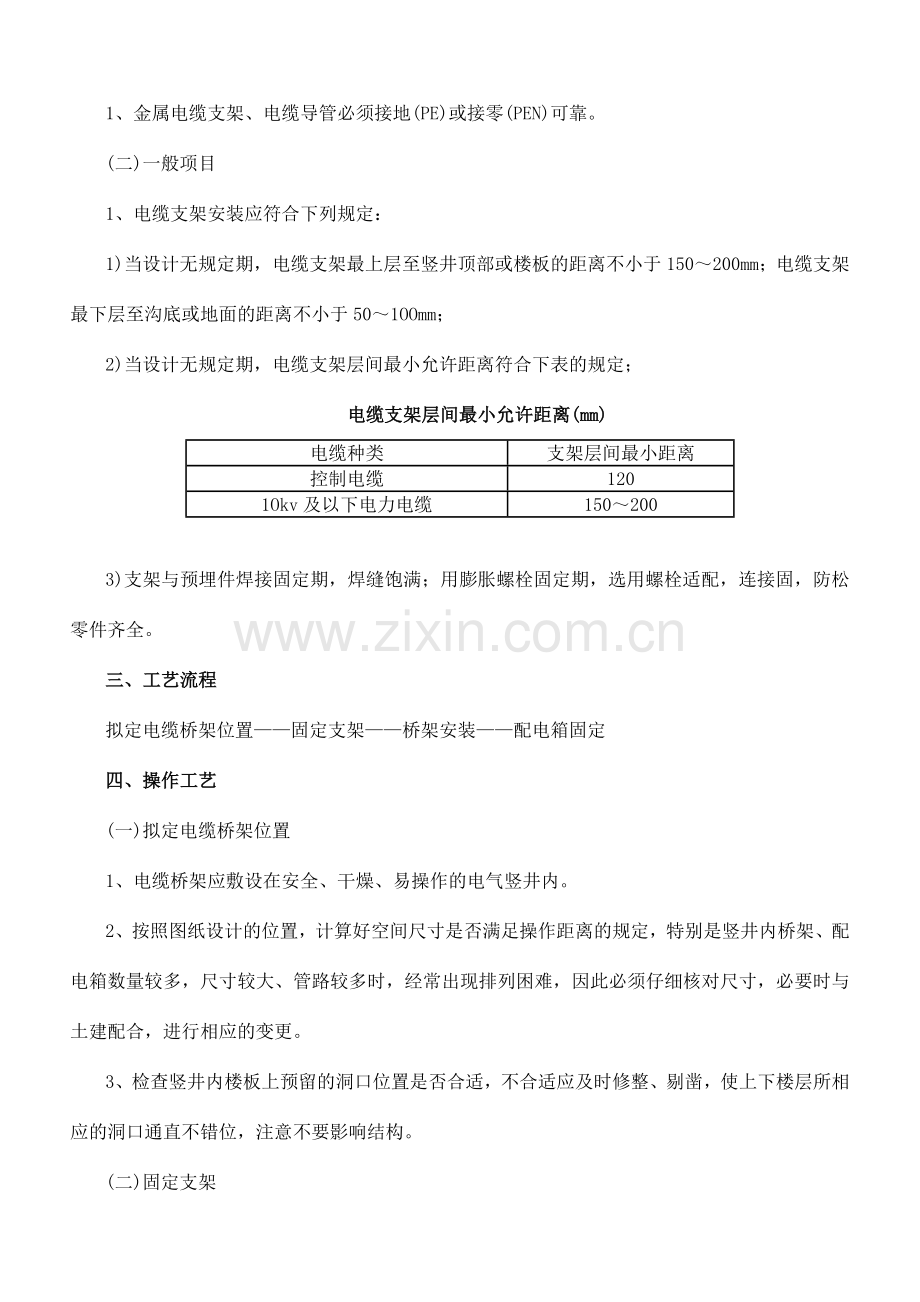

1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
(二)一般项目
1、电缆支架安装应符合下列规定：
1)当设计无规定期，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～1OOmm；
2)当设计无规定期，电缆支架层间最小允许距离符合下表的规定；
电缆支架层间最小允许距离(mm)
电缆种类
支架层间最小距离
控制电缆
120
1Okv及以下电力电缆
150～200

3)支架与预埋件焊接固定期，焊缝饱满；用膨胀螺栓固定期，选用螺栓适配，连接固，防松零件齐全。
三、工艺流程
拟定电缆桥架位置——固定支架——桥架安装——配电箱固定
四、操作工艺
(一)拟定电缆桥架位置
1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算好空间尺寸是否满足操作距离的规定，特别是竖井内桥架、配电箱数量较多，尺寸较大、管路较多时，经常出现排列困难，因此必须仔细核对尺寸，必要时与土建配合，进行相应的变更。
3、检查竖井内楼板上预留的洞口位置是否合适，不合适应及时修整、剔凿，使上下楼层所相应的洞口通直不错位，注意不要影响结构。
(二)固定支架
1、固定桥架的支架采用50×50×5的角钢，高度为距地面1500—2023mm，有两种固定方式，用膨胀螺栓固定。
2、桥架下部固定采用1O号槽钢，槽钢距墙边不小于50mm，座在楼板的预留洞口，与预埋在洞口的埋件焊接固定或采用膨胀螺栓与楼板固定。
4、电气竖井内固定桥架的支架和槽钢的固定方法见图示一。电缆支架全长均应有良好的接地，即将支架与墙上预埋的接地埋件焊成一体。

方案I

编号
名称
型号及规格
单位
数量
I
II
1
电缆桥架
见工程设计

2
支架
L50×50×5
个
2
2
3
支架
L50×50×5
个
2
2
4
膨胀螺栓
M1O×80
套
4
4
5
固定螺栓
M8×40
个
4
4
6
螺栓
M8×40
个
4
4
7
螺母
M8
个
8
8
8
垫圈
8
个
8
8
9
槽钢支架
I10
根
2
2
10
膨胀螺栓
M1O×80
套
4
4
11
防火隔板
钢板a=4
块
1

12
电缆

根
3
3
13
防火堵料

14
固定角钢
L40×40×4
米

15
保护管
见工程设计
根

3

(三)桥架安装
1、桥架与支架之间固定采用螺栓。
2、桥架与钢管之间连接采用专用锁母固定，并有跨接地线。
3、当直线段钢制电缆桥架过30米，应有伸缩缝，其连接采用伸缩连接板。

（四）电缆敷设
1、在桥架就位后，即可敷设线缆。按照设计规定，将需要敷设在该桥架中的电缆按顺序摆放好，排列应整齐，尽量避免交叉。敷设时要按适当的间距加以固定，并且及时装设标志牌。电缆终端头，竖井的两端均应装设标志牌。标志牌上应注明线路编号，无编号时，写明电缆型号、规格及起迄地点，笔迹应清楚，不易脱落，规格要统一，能防腐，挂装应牢固。电缆在终端头和接头处要留出备用长度。
2、电缆进入竖井、盘柜以及穿入管子时，出入口应封闭，管口应密封。明敷在竖井内带有麻护层的电缆，应剥除麻护层，并对其铠装加以防腐。
3、电缆穿过竖井后，用防火枕进行密实封堵。运用结构施工期间在楼板底面预埋的埋件，来固定防火隔板，防火隔板采用4mm厚的钢板。防火枕的规格有三种，其中I型为320×120×25，II型为160×120×25，Ⅲ型为160×75×25，要根据预留洞口尺寸和桥架尺寸，选择防火枕型号。在防火隔板上摆放防火枕时，要按顺序摆放整齐，挨紧电缆，使防火枕与电缆之间空隙不得大于1cm2，防火枕摆放厚度不得小于24cm。
4、施工前要将封堵部位清理干净。
(五)配电箱固定
1、明装配电箱采用膨胀螺栓固定。根据设计图纸规定，拟定配电箱的标高和坐标。先根据装修50cm线定出配电箱的下底线，再根据配电箱的外形尺寸拟定安装孔的位置，并用冲击钻在固定点钻孔。钻孔前先相应安装孔径选用膨胀螺栓的直径，再选相应的冲击钻头直径，冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。
2、如配管为暗配管，采用配电箱背后开孔进线，如为明配管，则采用下开孔进线方式。
3、箱体与钢管之间采用塑料铜线和跨接地线。如钢管为焊接钢管，则在钢管上焊接接地螺栓作为钢管的跨接接地，导线两端压线鼻子，采用螺栓压接。如为镀锌钢管，则采专用抱卡连接。在配电箱内，该接地线压接在PE母线端子上。不得从箱体接地保护端子上串接。
4、酉己电箱应有明显可靠的接地，带有器具的铁制盘面和装有器具的门，均应有明显可靠的裸铜编织线作接地保护线。配电箱内的PE线不得串接。
5、与配电箱连接的明配智采用管卡固定，并且在距地200mm处应有一处固定点，在距入箱处200mm处也应有一处固定点，管卡应与管径匹配。
6、配电箱上电具、仪表应牢固、平正、整洁，间距均匀，钢端子无松动，启闭灵活，零部件齐全。
7、配电箱安装应牢固、平正，其垂直度允许偏差为3mm。
8、电气竖井内金属线槽与配电箱的安装见图示三。
9、电气竖井内封闭式母线与配电箱的安装见图示四。

图示三
编号
名称
型号及规格
单位
数量
I
1I
1
配电箱
见工程设计
台
1
1
2
胀管螺栓

3
配线钢管
见工程设计
米

4
根母
与钢管配套

5
护口
与钢管配套

6
接地线
见工程设计

7
金属线槽
见工程设计

8
支架
扁钢40×4

9
防火堵料

10
防火隔板
钢板σ=4
块
1

11
管卡
与钢管配套

12
电缆
见工程设计
根
3
3
13
保护管
见工程设计
根

3

注：采用方案II时，保护管间的距离应≥20mm。

编号
名称
型号及规格
单位
数量
1
支件
产品附件
个
4
2
封闭式母线
见工程设计

3
固定支架
L50×50×5
个
1
4
分线盒
见工程设计
台
2
5
配线钢管
见工程设计

6
配电箱
见工程设计
台
2
7
弹簧

个
4
8
防火堵料

9
防火隔板
钢板=σ4

10
接地线
见工程设计

11
胀管螺栓

12
管卡
与钢管配套
