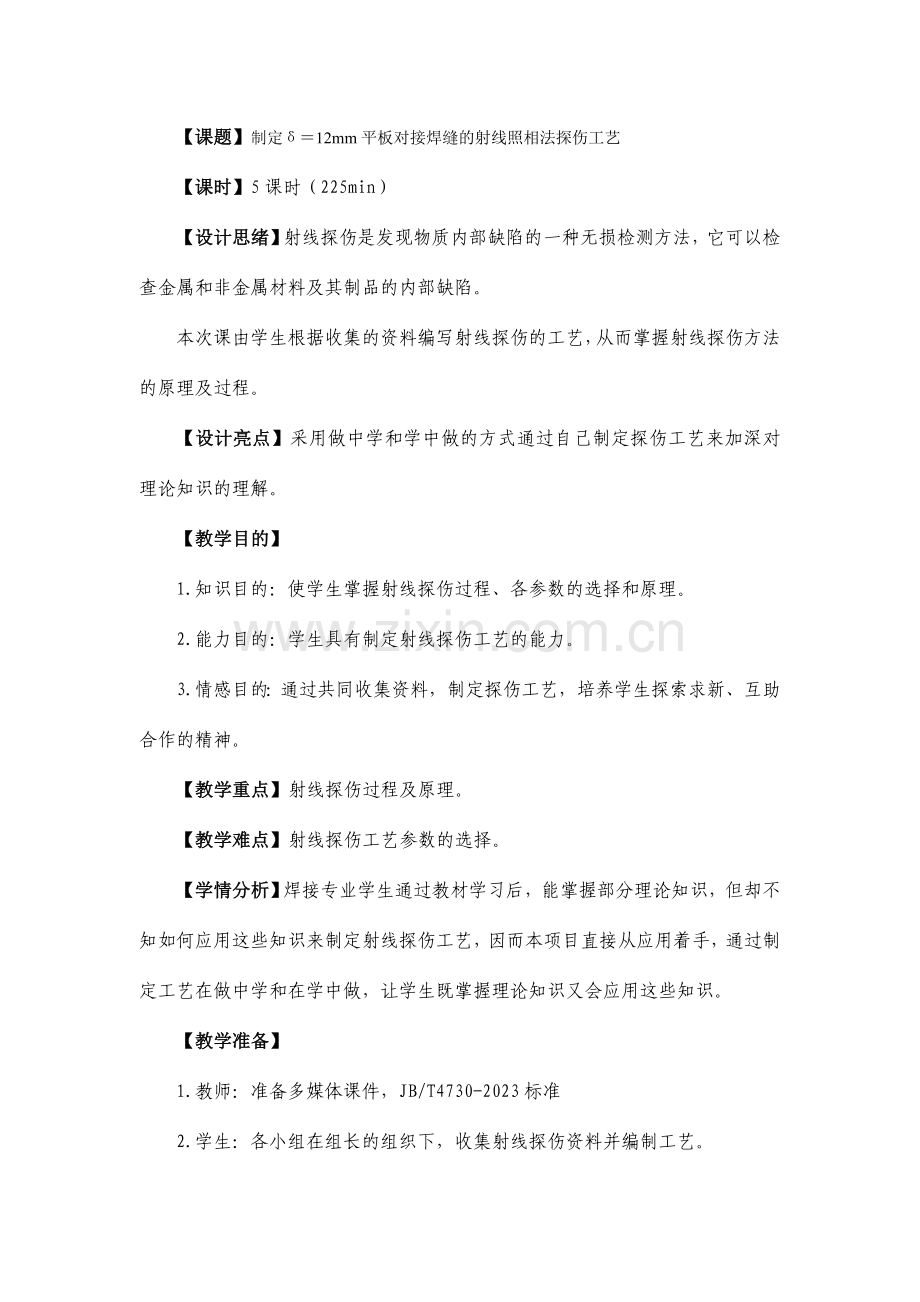

制定mm平板对接焊缝的射线照相法探伤工艺.doc_第1页
第1页 / 共10页

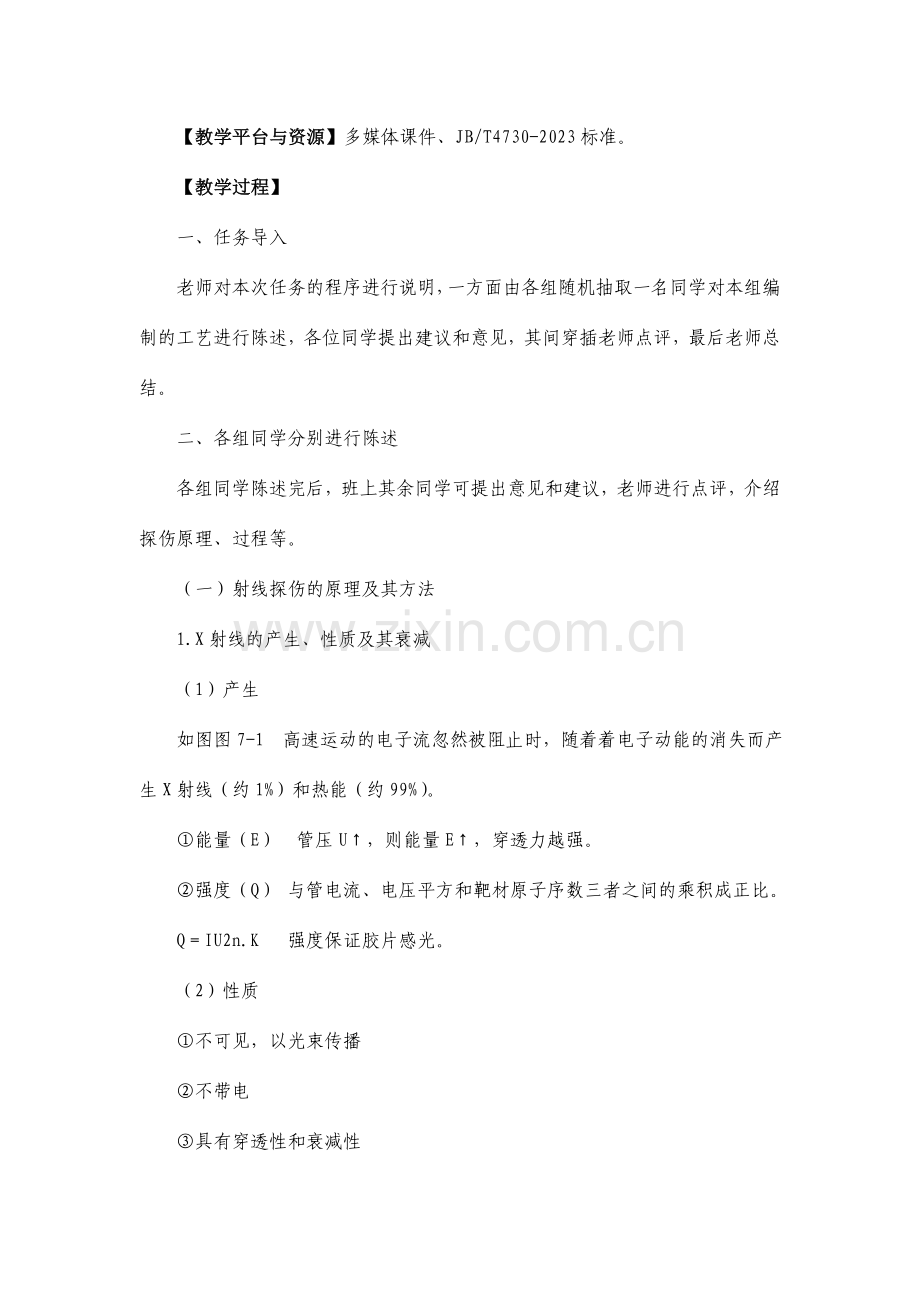

制定mm平板对接焊缝的射线照相法探伤工艺.doc_第2页
第2页 / 共10页
制定mm平板对接焊缝的射线照相法探伤工艺.doc_第3页
第3页 / 共10页
制定mm平板对接焊缝的射线照相法探伤工艺.doc_第4页
第4页 / 共10页
制定mm平板对接焊缝的射线照相法探伤工艺.doc_第5页
第5页 / 共10页
点击查看更多>>
资源描述

1、【课题】制定12mm平板对接焊缝的射线照相法探伤工艺【课时】5课时(225min)【设计思绪】射线探伤是发现物质内部缺陷的一种无损检测方法,它可以检查金属和非金属材料及其制品的内部缺陷。本次课由学生根据收集的资料编写射线探伤的工艺,从而掌握射线探伤方法的原理及过程。【设计亮点】采用做中学和学中做的方式通过自己制定探伤工艺来加深对理论知识的理解。【教学目的】1.知识目的:使学生掌握射线探伤过程、各参数的选择和原理。2.能力目的:学生具有制定射线探伤工艺的能力。3.情感目的:通过共同收集资料,制定探伤工艺,培养学生探索求新、互助合作的精神。【教学重点】射线探伤过程及原理。【教学难点】射线探伤工艺参

2、数的选择。 【学情分析】焊接专业学生通过教材学习后,能掌握部分理论知识,但却不知如何应用这些知识来制定射线探伤工艺,因而本项目直接从应用着手,通过制定工艺在做中学和在学中做,让学生既掌握理论知识又会应用这些知识。【教学准备】1.教师:准备多媒体课件,JB/T4730-2023标准2.学生:各小组在组长的组织下,收集射线探伤资料并编制工艺。【教学平台与资源】多媒体课件、JB/T4730-2023标准。【教学过程】一、任务导入老师对本次任务的程序进行说明,一方面由各组随机抽取一名同学对本组编制的工艺进行陈述,各位同学提出建议和意见,其间穿插老师点评,最后老师总结。二、各组同学分别进行陈述各组同学陈

3、述完后,班上其余同学可提出意见和建议,老师进行点评,介绍探伤原理、过程等。(一)射线探伤的原理及其方法1.X射线的产生、性质及其衰减(1)产生如图图7-1 高速运动的电子流忽然被阻止时,随着着电子动能的消失而产生X射线(约1%)和热能(约99%)。能量(E) 管压U,则能量E,穿透力越强。强度(Q) 与管电流、电压平方和靶材原子序数三者之间的乘积成正比。QIU2n.K 强度保证胶片感光。(2)性质不可见,以光束传播不带电具有穿透性和衰减性可使胶片感光具有生物效应2.射线(1)产生由放射性物质60Co、192Ir等内部原子核衰变过程产生的。(2)性质(与X射线比较)3.高能X射线(1)产生运用回

4、旋加速器、电子直线加速器、电子感应加速器等使能量达成1MeV以上。(2)性质穿透力强灵敏度高 透照幅度宽4.射线的衰减5.射线探伤的重要方法及原理 (1)射线照相法探伤图7-2底片上将会产生黑色缺陷痕迹。(2)射线荧光屏观测法探伤图7-3缺陷是荧光屏上的发光图像。(3)射线实时成像法探伤图7-4(4)射线计算机断层扫描技术(CT)图7-5(二)射线照相法探伤铅光栅:限制照射区大小滤板:防止散射线铅遮板:屏蔽前方散射线和由散射引起的边蚀底部铅板:屏蔽后方散射线1.象质等级的拟定2.探伤位置的拟定及标记(1)探伤位置的拟定图7-7(2)标记定位标记中心标记: 搭接标记:辨认标记B标记贴在暗盒背面,

5、检测背面散射线防护效果,若在较黑背景下出现“B”的较淡影像,应予重照。图7-83.射线能量 4.胶片与增感屏的选取(1)射线胶片(2)增感屏的选取增感系数 K27作用前屏暗盒胶片后屏一般前屏薄,后屏厚。5.灵敏度的拟定及象质计的选用(1)灵敏度(2)象质计分类线型、孔型和槽型等三类。线型象质计有三组,1/7、6/12、10/16,从116线的直径逐渐减小。放置位置安放在焊缝被检长度1/4处,钢丝横跨焊缝并与焊缝轴线垂直,且细丝朝外。如图7-9所示。象质指数(Z)等于底片上能辨认出的最细钢丝的线编号。灵敏度用象质指数来表达。6.透照几何参数的选择(1)射线焦点大小的影响焦点小些好,灵敏度高,焦点

6、大了后要出现半影。(2)透照距离的选择焦点至胶片的距离称为焦距,可通过诺模图来拟定。7.常见类型焊缝的透照方法(1)对接接头焊缝图7-11(2)角接接头焊缝图7-12(3)管件对接焊缝外透法图7-13内透法图7-14双壁单影法图7-15 直径大于89mm,显像靠近射线源的一侧。双壁双影法图7-16 直径小于89mm,射线束应有适当倾斜,保证上下焊缝的影像在底片上呈椭圆形显示,其间距以310mm为宜,最大间距不得超过15mm。8.透照厚度差的控制厚度差:、-厚度比:环焊缝A级、AB级:K1.10,B级:K1.06纵焊缝A级、AB级:K1.03,B级:K1.019.曝光规范的选择十、胶片暗室解决暗

7、室内的安全光线为亮度适中的红色光线。(1)显影 (显影液)潜象可见象(2)停显 (停影液)(3)定影固定影像,使底片胶膜硬化。(4)水洗水洗不充足,底片保存过程中易发黄变质。(5)干燥三、老师对本次任务进行是总结点评老师根据对本次任务进行总结点评,规定各位同学整理探伤工艺,上交修改后的探伤工艺电子文档。四、布置下次任务内容四川化工职业技术学院焊接技术及自动化专业焊接检查课程工作任务书编号:2-2项目名称项目三:焊缝的射线照相法探伤课时12学时任 务任务2:焊缝射线底片的评估课时4学时姓 名班 级学号组 别项目负责人成员名单学习内容7-4 焊缝射线底片的评估学习规定1.各组学生运用课余时间学习射

8、线评片设备说明书和射线评片方法;2.熟悉JB/T4730-2023中射线探伤评片标准;3.提出学习中碰到的问题;4.学生互评学习结果。引导问题1.如何对缺陷进行定性、定量分析;2.如何进行评级学习环节1.资料学习:7-4 焊缝射线底片的评估,JB/T4730-2023中射线探伤评片标准;2.对不同类型的射线底片进行评片操作、进行缺陷定性分析;3.记录缺陷并进行评级;4.写出射线探伤评片报告。交流展示学生操作、老师演示、讨论总结注意事项1.必须按照标准进行评级;2.注意控制评片灯亮灯时间不有过长,以免烧坏评片灯。工作总结1.学习体会2.发现问题和改善方案3.提交评片报告电子文档工作评价教师评价完毕时间同学评价本人署名
