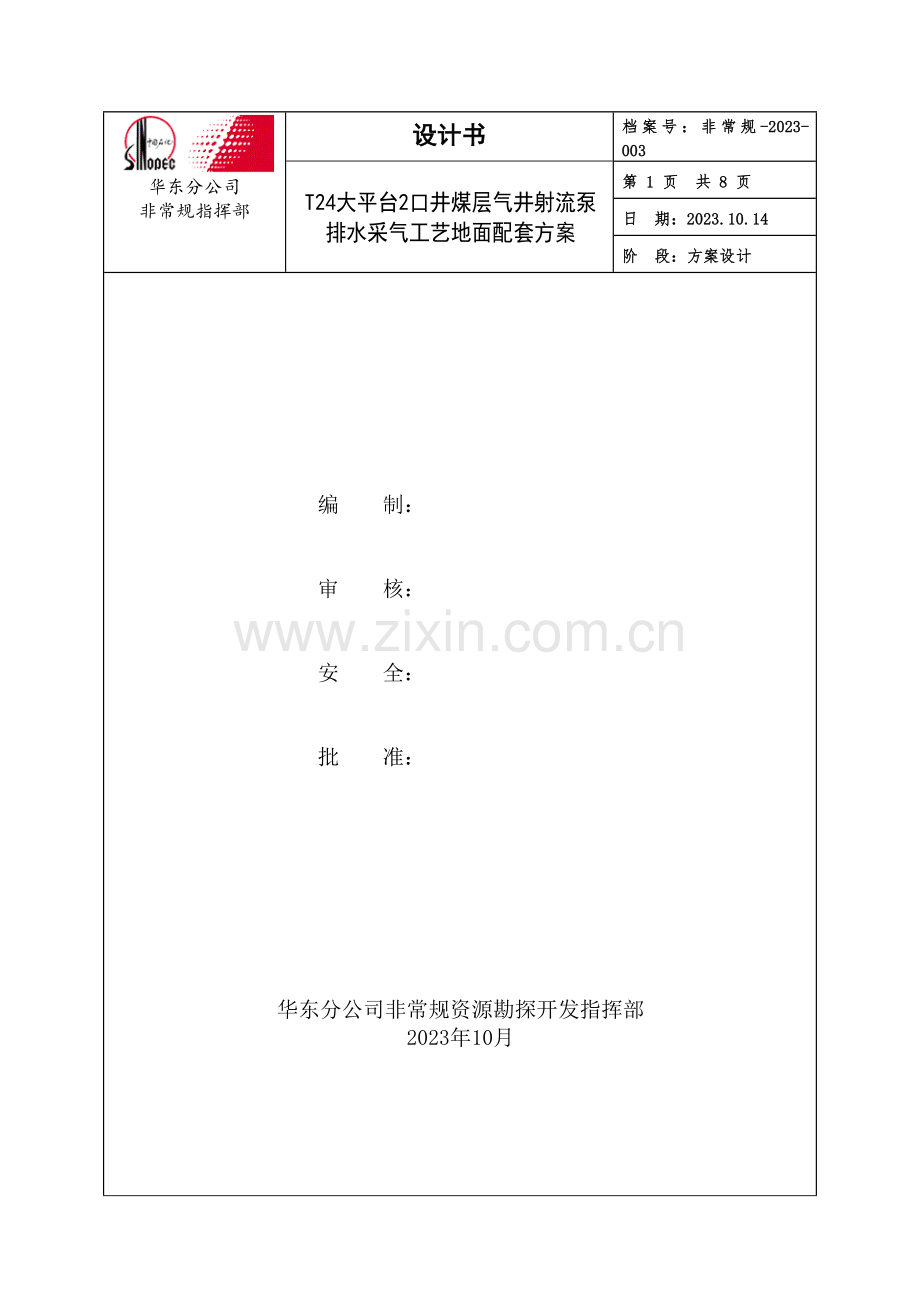

华东分公司
非常规指挥部
设计书
档案号：非常规-2023-003
T24大平台2口井煤层气井射流泵
排水采气工艺地面配套方案
第 1 页 共 8 页
日 期：2023.10.14
阶 段：方案设计

编 制：

审 核：

安 全：

批 准：

华东分公司非常规资源勘探开发指挥部
2023年10月

一、设计依据
1、《T56大平台9口井煤层气井射流泵投产设计》
2、《石油天然气工程设计防火规范》GB50183—2023
3、《工业设备及管道绝热工程设计规范》GB50264—97
4、《工业设备及管道绝热工程施工规范》GB50126—2023
5、油田供配电工程建设标准
6、《建筑地基基础设计规范》GBJ7—89
7、《混凝土结构设计规范》GBJ10—89
8、《给水排水构筑物施工及验收规范》GBJ141-90
9、《电气装置安装工程接地装置及验收规范》GB50168-1992
10、《电气装置安装工程接地施工及验收规范》GB50169-1992
11、《电气装置安装工程盘、柜及二次回路给线施工及验收规范》GB50171-1992
12、《电气安装工程低压电气施工及验收规范》GB50254-1992
13、煤层气地面开采安全规程（试行）
14、其他相关专业的对接情况
二、工艺设计
1、概况：
依据排采需要，对延川南T56平台进行地面工程设计。
延川南T24平台位于延川南区块谭坪构造带，延川南T24平台T24平台部署5口定向井，其中延1-70-32井、延1-68-32井2口井采用射流泵投产工艺。
2、设计参数
根据《T24大平台2口井煤层气井射流泵投产设计》。
（1）柱塞泵两台（一用一备）：选择为3FB125-6/15三柱塞泵，排量6m3/h，额定压力15MPa；
（2）配套电机：三相，380V，45kw；
（3）变频器：选择JX-BPDK-45变频器，进行单台控制，具有压力闭环系统，过载、欠载、短路、断路自动保护停机功能；
（4）泥砂、水、煤粉分离罐的选择：选择10m3的泥砂、水、煤粉分离罐1座。
3、气流程：井口套压均在0.15～0.6MPa之间。角式针型阀上游集输设计压力为6.4mpa，角式针型阀下游集输设计压力为1.6mpa。采气树套管以CH4为重要成分，不含H2S，含微量的CO2和N2。
4、水力喷射泵工艺流程：地面高压流程部分耐压25MPa，中压部分耐压2.5MPa以上。
5、工艺流程：
煤层气井排采地面流程：
水
水
各采气井油管
集液箱计量
污水池
（1）有杆泵生产水流程：

（2）水力喷射泵生产水流程：
动力液管线

过滤器
生产井
三柱塞泵
分离罐

混合液管线

污水池

（3）气流程：
气
各采气井套管
过滤计量
放空火炬
燃气发电机
集输管道
管汇
气
气

6、工艺说明：
煤层气井排采地面流程重要由井口、排水系统、计量流程（计量仪器、仪表）、采气阀组、火炬放空系统、外输系统、电力系统等组成。
采气、排水、供气等埋地管线过路处必须穿套管保护。输气、排水管线埋地敷设，管顶埋深1.2米。排水管线倾斜敷设，便于排水。
7、供电说明
井场配电概算：5型抽油机电机3台，4*3=12KW，三柱塞泵电机45KW，井场单井值班房生活用电考虑5KW，合计62KW。
电缆穿波纹管埋地铺设，埋深0.8米，过路部分电缆铺设必须穿套管保护。
三、重要工程量
（一）工艺部分
1、排水、采气工艺管线、阀组管汇以及仪器、仪表的安装。
2、水力喷射泵配套流程安装涉及：两台三柱塞泵，泥砂、水、煤粉动力液罐，特制井口，控制和计量仪表，气、水流程等组成。
2、火炬放空系统、流程支架、配套电柜支架的制作与安装。
3、管线防腐刷漆、保温。
（二）设备部分
1、柱塞泵、变频器的吊装、就位；
2、煤粉动力液罐、支架制作。
（三）电力部分
1、配电总柜积极力电缆选用VV22-3×50+1×35铠装电缆，抽油机的动力电缆选用VV22-3×16+1*10铠装电缆；三柱塞泵配套电机的动力电缆选用VV22-3×35+1*16铠装电缆。
2、井场抽油机、配电柜、柱塞泵、变频器接电及接地安装。
（四）土建部分
1、注水泵房、值班房砌筑、粉刷、打地坪及注水泵基础施工；
2、标准化井场污水池砌筑。
（五）其它部分
1、集液箱制作6个，规格为0.4m×0.4m×0.4m。
2、井场安装配套的防护栏，应采用非燃烧材料。井场周边防护栏为黄色，生活区周边防护栏为绿色。
3、相关进场须知、风向标及安全警示牌（“严禁烟火”等）的制作与安装。
附“延川南T24平台射流泵地面工程相关图”

四、材料表
序号
名称
规格
单位
数量
备注
一
三柱塞泵泵房工艺流程
1
柱塞泵
3FB125-6/15
台
2
(甲供）附配套电机及变频器
2
止回阀
DN65 25MPa
只
2
焊接连接
3
高压平衡式截止调节阀
JT6B7X 250 DN65
只
4
角阀
4
低压过滤器
DGL-Ⅱ
套
2
甲供
5
闸阀
DN65 1.6MPa
套
2
附法兰及密封紧固件
6
钢丝扣截止阀
J11H-25 DN15
个
2

7
钢丝扣针形阀
J13H-250 DN15
个
2

8
橡胶补偿接头
1.6MPa
个
2

9
压 力 表
Y-100 25MPa
只
2
耐震
10
压 力 表
Y-100 1.6MPa
只
2
耐震
11
大小头
DN65*DN50 1.6MPa δ=4mm
个
2

12
大小头
DN65*DN50 25MPa δ=8mm
个
2

二
井口材料
1
双金属温度计温度计
0--100 C0
支
4

2
通用电子流量计
LTD20/1.6
台
2
甲供
3
流量自动控制装置
GLZ20/16
台
2
甲供
4
截止阀
DN15 PN1.6MPa
个
2

5
高压截止阀
DN15 PN25MPa
个
2

6
钢法兰闸阀
Z41H—16 DN50
套
2

7
高压截止阀
DN50 PN25MPa
套
2

三
集气管汇流程安装
1
角式针型阀
DN65 PN6.4MPa
套
5
甲供
2
过滤器
DN50 PN1.6MPa
个
5

3
气体流量计
智能旋进流量计DN25 PN1.6MPa
台
5
甲供
4
气体止回阀
H41H-16C DN50
个
5

5
钢法兰闸阀
Z41H-16C DN50
个
5

6
球阀
Q41F-16C DN80
个
2

7
管道阻火器
GZ-ⅠDN80 SY/T0512 20#
个
1

8
针型阀
3\4" PN1.6MPa
个
1
燃气发电机供气
9
丝扣截止阀
J11H-64 DN15
个
5

10
丝扣短接
DN15 PN6.4Mpa
只
5
单头丝扣
11
压力表
Y100 0～2.5MPa M20×1.5 径向
块
5
配表接头
12
丝扣截止阀
J11H-16 DN15
支
6

13
丝扣短接
DN15 PN1.6Mpa
只
6
单头丝扣
14
压力表
Y100 0～1.6MPa M20×1.5 径向
块
6
配表接头
15
放空火炬
DN80
套
1
高5m
16
同心大小头
PN6.4MPa DN65×DN50
个
5

17
同心大小头
PN1.6MPa DN65×DN50
个
5

18
同心大小头
PN1.6MPa DN50×DN25
个
10

19
无缝钢管
碳钢 Φ60×4
米
40

20
无缝钢管
碳钢 Φ25×3
米
10

21
无缝钢管
碳钢 Φ89×4
米
40

22
冲压弯头
90°R=1.5D DN50 PN6.4MPa
只
20
GB/T12459A
23
冲压弯头
90°R=1.5D DN50 PN1.6MPa
只
20
GB/T12459A
24
PVC排水管
DE50
米
3

25
PVC排水管
DE75
米
20

四
10方动力液罐及支架材料
1
钢法兰闸阀
Z41H--16 DN65
套
5

2
本体制作具体材料见《10方动力液罐制造图》、《10方动力液罐支架图》
五
防腐
1
季戊四醇醇酸树脂
调和漆 草绿\3.5kg
Kg
3

2
季戊四醇醇酸树脂
调和漆 中黄\3.5kg
Kg
3

3
季戊四醇醇酸树脂
调和漆 黑\3.5kg
Kg
3

4
灰漆

Kg
3

5
防锈漆

Kg
3

6
稀释剂

Kg
3

六
电力部分
1
铠装电缆
VV22-3×50+1×35
米
30
总线
2
铠装电缆
VV22-3×16+1*10
米
30
抽油机
3
铠装电缆
VV22-3×35+1*16
米
30
柱塞泵动力电缆
4
铠装电缆
VV22-3×6+1×6
米
30
值班室生活用电
5
铠装电缆
\VV22\0.6/1\2×2.5
米
30
潜水泵
6
铜芯塑料线
BV\300/500\1×10
米
10
接地线
7
镀锌接地角钢
∠50×50×5 L=2.5
根
5

8
镀锌扁钢
∠50×5
米
3

9
波纹管
DN50
米
35

七
设备部分
1
抽油机
5型抽油机
台
3
甲供
2
井场配电总柜

台
1
甲供
3
单相潜水泵
QDX3-30--0.75
台
1

八
消防部分
1
灭火器
手提式干粉 4kg
只
3

2
灭火器
推车式干粉 35kg
只
1

3
消防棚

个
1

4
消防箱

个
1

5
消防锹

把
6

6
防护栅栏
生产区
米
90
配桩、螺栓
