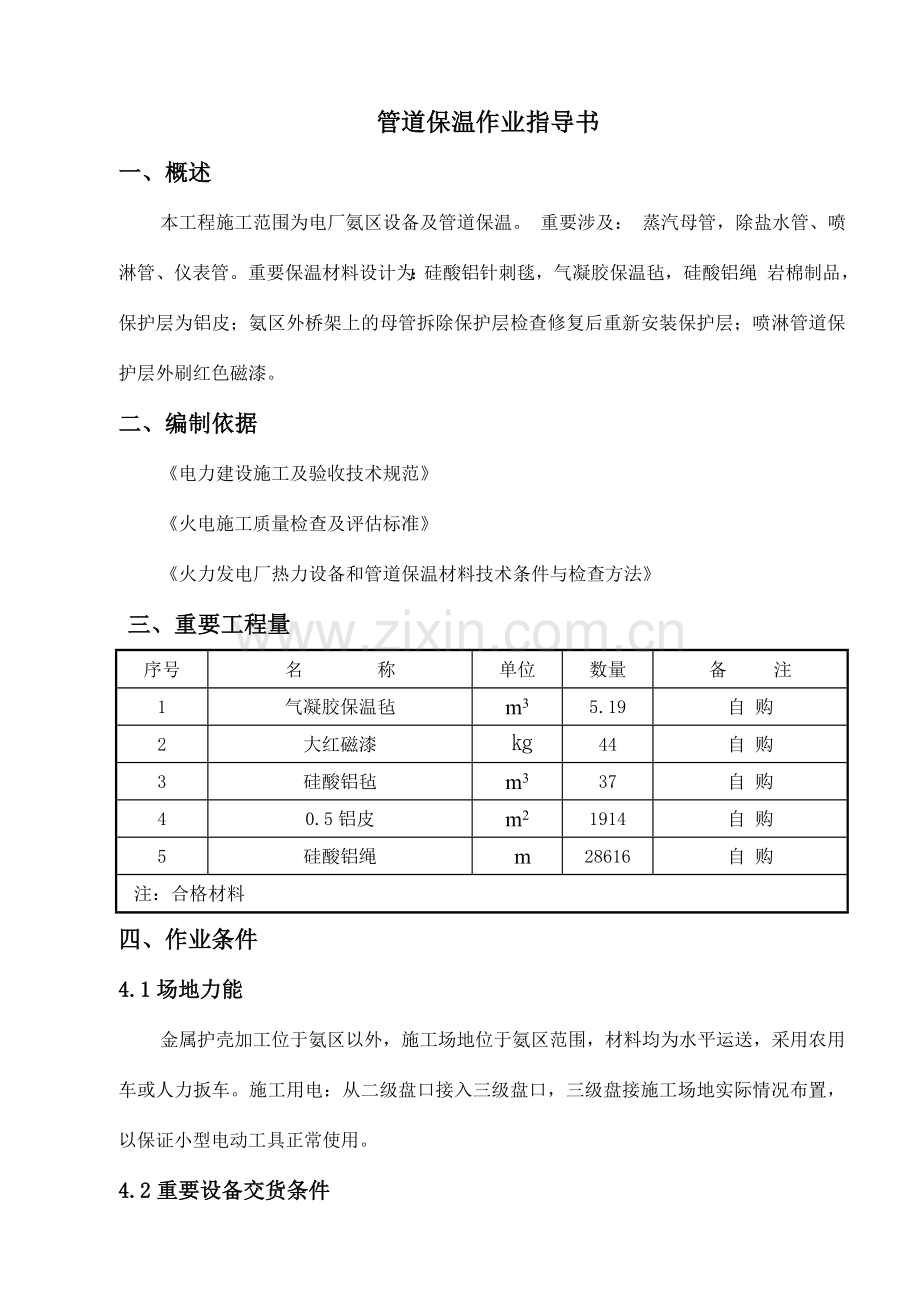

管道保温作业指导书
一、概述
本工程施工范围为电厂氨区设备及管道保温。 重要涉及： 蒸汽母管，除盐水管、喷淋管、仪表管。重要保温材料设计为：硅酸铝针刺毯，气凝胶保温毡，硅酸铝绳 岩棉制品，保护层为铝皮；氨区外桥架上的母管拆除保护层检查修复后重新安装保护层；喷淋管道保护层外刷红色磁漆。
二、编制依据
《电力建设施工及验收技术规范》
《火电施工质量检查及评估标准》
《火力发电厂热力设备和管道保温材料技术条件与检查方法》
三、重要工程量
序号
名 称
单位
数量
备 注
1
气凝胶保温毡
m3
5.19
自 购
2
大红磁漆
㎏
44
自 购
3
硅酸铝毡
m3
37
自 购
4
0.5铝皮
m2
1914
自 购
5
硅酸铝绳
m
28616
自 购
注：合格材料
四、作业条件
4.1场地力能
金属护壳加工位于氨区以外，施工场地位于氨区范围，材料均为水平运送，采用农用车或人力扳车。施工用电：从二级盘口接入三级盘口，三级盘接施工场地实际情况布置，以保证小型电动工具正常使用。
4.2重要设备交货条件
施工部位的设备、管道及其他附属设备（涉及阀门、流量装置）伴热线经甲方检查、安装后按甲方指定的位置，经验收合格，具保温条件，方可进行保温施工。
4.3材料
我们购材料满足施工的原则分批进厂，并检查合格。
4.4人力
工 种
单 位
数 量
备 注
保温工
人
6

钣金工
人
6

架子工
人
4

4.5机具配备
序号
名 称
规 格
单 位
数 量
1
电动起线机
G1.2×2023
台
2
2
手动起线机
LH-10
台
1
3
多功能咬口机
DC120
台
1
4
手动折角机
WS1.2×2050B
台
1
5
卷板机

台
1
6
电焊机

台
1
7
手枪电钻

台
6
8
拉铆枪

把
10
五、作业方案
5.1施工工序
拆除原保护层→ 清理、检查 → 伴热线检查、加装 → 加装保温层 → 保护层安装。
5.2操作方法
垂直管道保温前每隔3米安装承重环。各种保温材料进厂时必须提供生产厂家出具的质量保证书、合格证等资料，不合格材料严禁进厂使用。保温层施工同层错缝、分层压缝外，护板施工铆钉及自攻螺丝布置均匀、整齐。
5.3设备主体保温层施工作业方法和操作规定
根据设备断面大小，运营情况及设计规定，敷设不同规格主保温材料，用绑扎铁丝或仓带将保温材料箍再设备上，单层错缝、多层压缝。对于圆形设备封头，将与圆形设备保温相同材质厚度的保温材料按封头曲面形状加工成扇形块，有规则、整齐地排列于封头上，然后用辐射状铁丝或钢带将其固定，分层保温时，扇形块应错缝、压缝。
5.4管道保温层施工方法和操作规定
采用圆形管壳单层保温的水平管道，纵向接缝应位于管道轴线的左右侧，管道分层保温时，层间应错缝，纵向错缝不小于15度，环向错缝大于100毫米，水平管道外层纵向保温接缝应避免留在管道顶部，每层保温制品至少应有双股镀锌铁丝环形绑扎，铁丝距保温材料端头100毫米，拧紧后的的铁丝头要嵌入保温层纵缝内。
5.5法兰、阀门保温层施工方法和操作规定
法兰与管道保温末端应留出拆卸螺栓的位置，一般为法兰螺栓长度加25毫米。设备法兰保温与设备保温搭接长度等于设备保温厚度，不小于75毫米；管道法兰保温与管道保温搭接长度等于管道保温厚度，不小于50毫米。按法兰保温尺寸切割保温制品，将其用铁丝或钢带绑扎在设备或管道保温护壳上，然后外装金属外壳；也可将法兰保温材料预先用铆钉、三角支撑固定在预先制作的金属外壳上。做成便于检修、拆装的法兰、阀门盒。
5.6保护层施工重要作业方法和操作规定
用钢皮尺或铁皮条在保温管道外面多量几个部位，按保温层外圈周长加上5毫米接缝尺寸，拟定下料数据，然后在手动或电动起线机上加工圆线凸筋，安装时，把金属护壳紧粘在管道或设备保温层外面，把接缝搭接在一起敲打咬接，用手提电钻钻孔，自攻螺丝或铆钉固定，间距约200毫米，严禁用冲孔或其他方法打孔，接缝应严密平整，处在隐蔽位置，环向接缝应向下，顺水流方向。
六、质量检查计划
6.1项目实行三级验收制度，做到施工队自检合格的基础上，告知质检员进行复检，复检合格后告知分公司保温专攻进行检查，经检查合格后告知项目部专职工程师组织有关部门进行验收鉴定，并接受上级单位的质量检查盒监督。
6.2工程质量实行“一票否决制”上道工序不合格，绝不允许在进行下道工序的施工。项目部将加强工序的随机抽查，对不合格项及时提出纠正规定。
6.3为了提高工程质量，将在工序上增长必要的见证点，对不合格项加强监制，工程质量验收标准按验标的优良级进行评判。
6.4除了配备必要的人力资源从事项目部的质量管理、检查、测量工作外，各施工组应设兼职质检员，负责工序检查和测量工作。
七、安全与文明施工及环境管理
7.1安全文明施工及环境保护措施
7.1.1安全技术交底及体检
7.1.1.1开工前施工人员必须进行安全技术交底，未进行交底者严禁参与施工，半途有人员变动或工程间歇较长时间后重新开工应重新交底。
7.1.1.2施工人员必须经体检合格后方可参与施工，高处作业必须持有登高证。
7.1.2季节性施工
7.1.2.1对消防器具应进行全面检查。
7.1.2.2暴雨、汛期过后，对临时设施、脚手架、机电设备、电源线路等进行检查并及时维修加固，有严重险情的应立即排除。
7.1.2.3夏季根据施工特点和气温情况适当调整作息时间。露天作业的地方应搭设休息凉棚；特殊高温作业地点，应采用防暑降温措施。
7.1.2.4施工现场油漆、汽油、稀料等易燃物应做好防护措施，避免交叉作业导致火灾。
7.1.3防职业病
7.1.3.1施工人员佩带好合格的劳动保护用品，如：安全帽、安全带、防毒口罩、防护眼镜、手套、专用工作服等，保温施工人员应佩带披肩帽。
7.1.4施工用电
7.1.4.1配电箱设漏电保护器，做到一机一闸一保护。
7.1.4.2严禁将电线直接勾挂在闸刀上或直接插入插座内使用。
7.1.4.3行灯的电压不得超过36V，潮湿场合、金属容器及管道内的行灯电压不得超过12V。行灯应有保护罩，其电源线应使用橡胶软电缆。
7.1.4.4严禁非电工拆、装施工用电设施。
7.1.4.5对的使用电动工器具。使用非二次绝缘工器具戴绝缘手套。
7.1.5施工防火
7.1.5.1保温材料分类堆放整齐，并远离火源。
7.1.5.2施工现场采用防火措施，配足消防器材，消防器材要定期检查。
7.1.5.3现场生火要到保卫科办理动火作业票，到安监科备案，并配备消防器材，专人负责。
7.1.5.4使用电炉子须经项目经理部领导批准，保卫科，安监科备案。
7.1.6高处作业与交叉作业
7.1.6.1脚手架必须由专业工种人员搭设。
7.1.6.2脚手架搭设严格按照《脚手架验收单》进行验收。验收合格挂牌后方可使用。
7.1.6.3高处作业人员挂好安全带，高处行走区域拉设安全水平绳。
7.1.6.4尽量避免交叉作业。必须交叉作业时，施工负责人事先组织交叉作业各方商定各自的施工区域及安全注意事项；各工序应密切配合施工场地尽量错开；无法错开时应搭设牢固、严密的隔离设施。
7.1.6.5交叉作业场合的通道保持畅通；有危险的出入口应设围栏或悬挂警示牌。
7.1.6.6交叉作业时，工具、材料、边角余料等严禁上下抛掷。严禁在吊物下方接料或逗留。
7.1.7文明施工
7.1.7.1配电盘上锁，防止私拉电源现象发生。
7.1.7.2施工人员统一着装，对的佩戴各种证件及劳保用品。
7.1.7.3按照规定开关照明灯具。严禁在自然光充足条件下开照明灯。
7.1.7.4施工场地内材料摆放整齐有序、临时摆放的材料不超过三天，施工余料及时清理，做到“工完料尽场地清”。
7.1.7.5电源线、走向整齐规范。作业完毕及时盘绕。
7.1.8保温施工
7.1.8.1保温施工人员必须配备披肩帽、防护口罩、防护眼镜及手套等专用劳保用品，下班后洗澡。
7.1.8.2保温材料临时运送使用临时吊笼，遵守吊笼操作规程，严禁超载，吊笼严禁载人。
7.1.9环境保护
7.1.9.1保温材料分类堆放整齐，做好防雨、防潮、防火等防护措施。
7.1.9.2保温混凝土搅拌、运送及砌筑过程中做好防护措施，避免因材料泄露或倾覆导致设备等污染。
7.1.9.3保温材料下脚料及施工废弃物盛装入袋，严禁随意丢弃导致环境污染。
7.1.9.4施工垃圾分类存放于相应垃圾场地。
7.1.9.5施工现场区域内，天天都要派专人进行巡查，现场材料包装箱、施工垃圾及其他易燃品及时安排人员清理。
7.2施工安全风险控制计划

风险控制计划表
工程项目:氨区、设备管道保温
序号
危险点描述
拟采用安全技术措施
风险等级
控 制
责任单位/人
方法
时机
班组
部门
实行负责人
1
照明灯具
1.由专业电工接拆电源
2.使用冷光灯
3.照明灯具维修一定要先停电，并待温度减少后进行
4.照明灯具加防雨罩
5.摘灯严禁频繁操作
G
S
P
√
√

2
高空作业
1.施工人员扎好安全带并挂在上方牢固可靠处
2.开好交底会和班前会，教育职工增强安全意识
3.遇有6级以上大风严禁高空作业
J
S
P
√
√

3
脚手架
1.脚手架由专业人员搭设，经安监部门验收合格并挂牌后方可使用
2.使用应经常检查其可靠性，有隐患及时解决
3.扎牢安全带，并挂在上方牢固可靠处
4.上下传送脚手架用绳传送，绑扎牢固，拆除时不得整体推倒
J
H
S
√
√

4
配电盘
1.检查开关负荷情况，严禁超负荷运营
2.由专业电工拆接电源
3.戴好绝缘手套，注意带电间隔
4.按规程操作，加强人员的技术培训
5.对盘内元件进行定期检查发现损坏立即更换
X
A
W
√
√

5
电源线
1.工具摆放在牢固可靠的地方，并做好防坠措施
2.电源线在垂直度较大的部位上用铁丝绑扎固定牢3.电源线周边严禁烟火
4.使用合格电源线
G
S
D
√

6
小型电动
工具
1.由专业电工接拆电源
2.使用时戴好绝缘手套
3.使用中经常检查其各项性能，零部件应齐全
4.工具摆放在牢固可靠的地方，并做好防护措施
5.传送工具不得抛掷要轻接轻送
6.雷雨天气严禁露天操作
7带电作业时严禁接触工具转动地方
G
S
D
√
√

注：1.风险等级 J：极度 G：高度 X：显著 Y：一般 S：稍有
2.控制方法 W：见证点 H：停工待检 S：连续监视 A：提醒
3.控制时机 P：作业前 D：天天一次 W：每周一次 T：每次作业前
