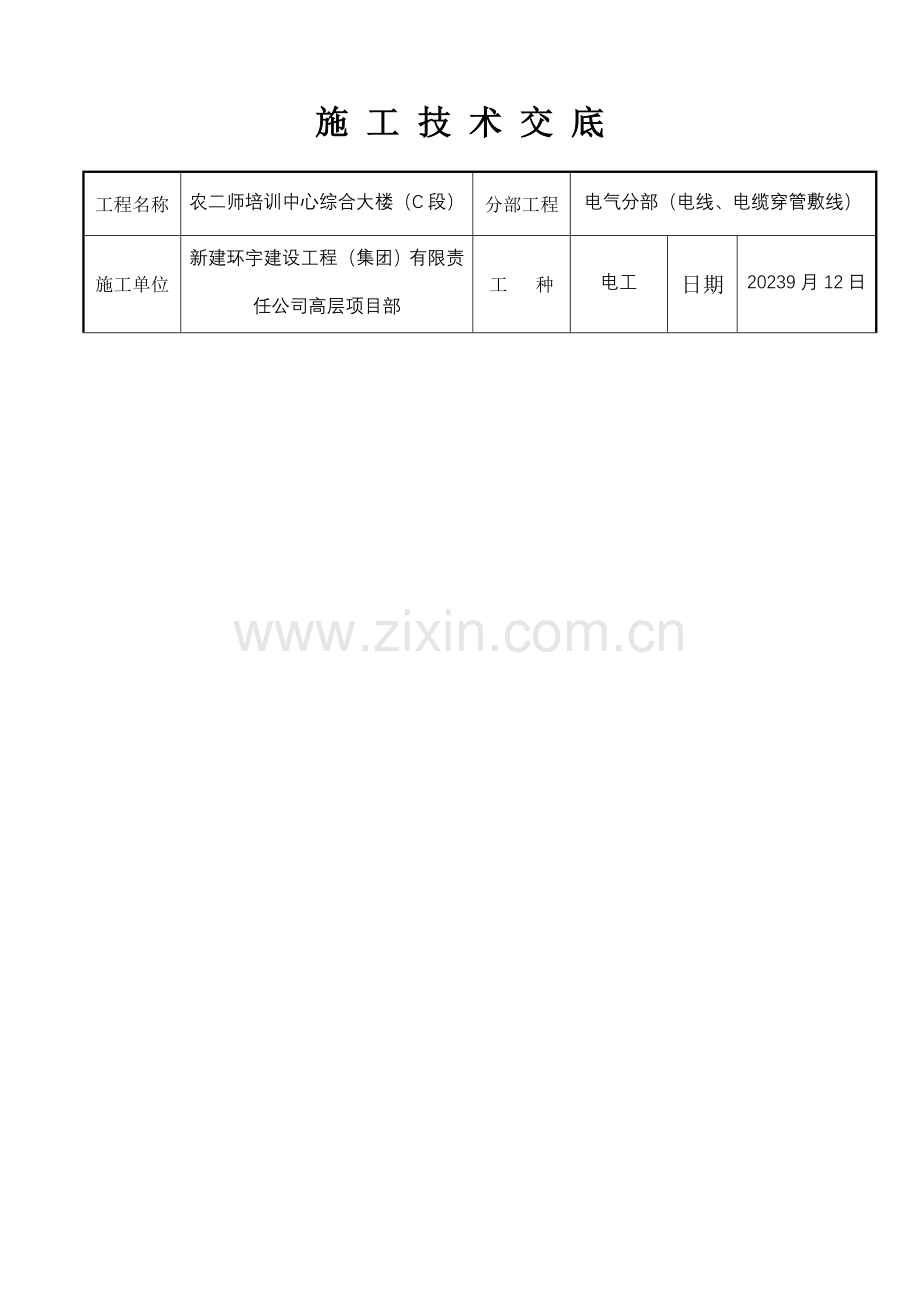

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部（电线、电缆穿管敷线）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日

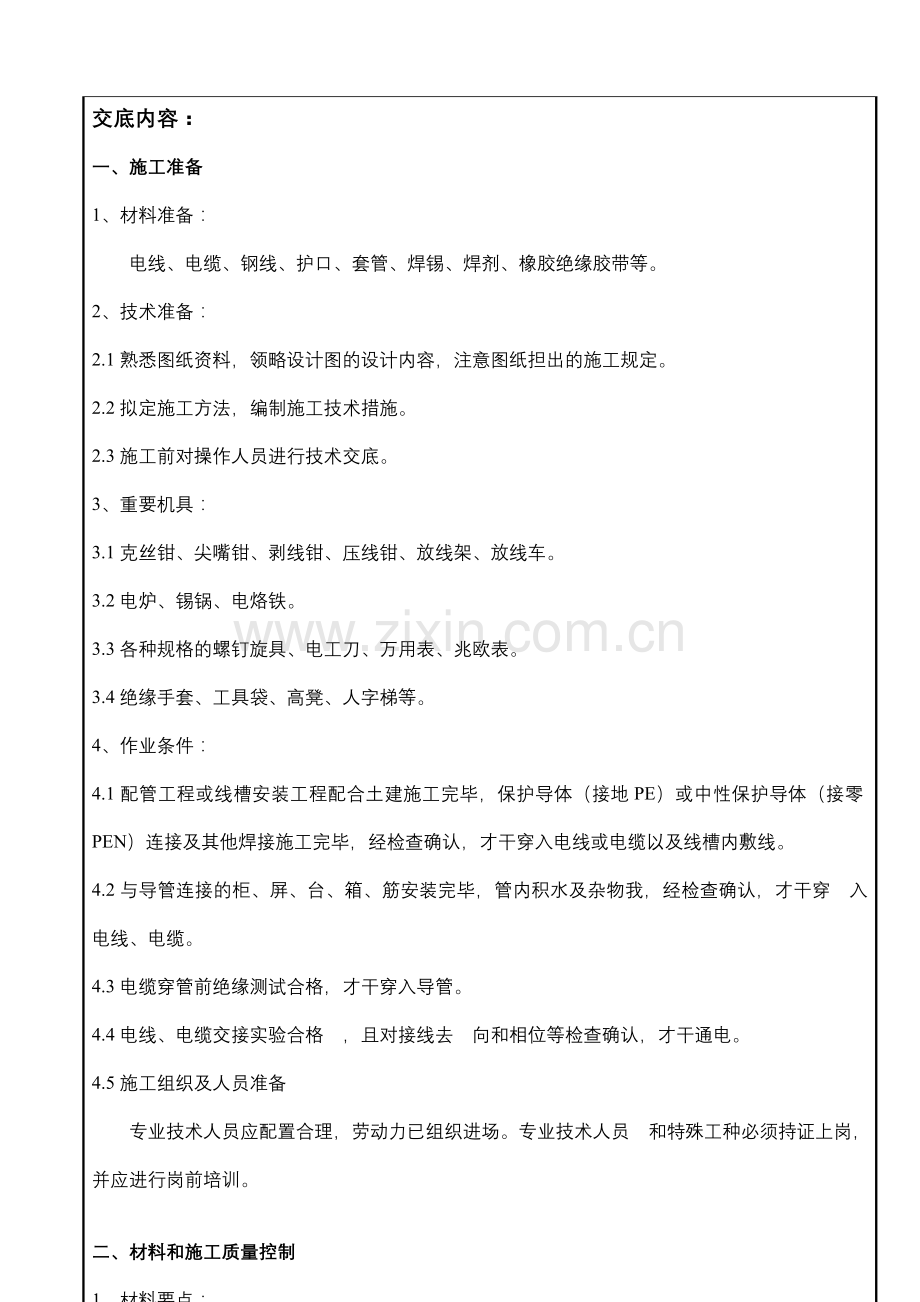

交底内容：
一、 施工准备
1、 材料准备：
电线、电缆、钢线、护口、套管、焊锡、焊剂、橡胶绝缘胶带等。
2、 技术准备：
2.1熟悉图纸资料，领略设计图的设计内容，注意图纸担出的施工规定。
2.2拟定施工方法，编制施工技术措施。
2.3施工前对操作人员进行技术交底。
3、重要机具：
3.1克丝钳、尖嘴钳、剥线钳、压线钳、放线架、放线车。
3.2电炉、锡锅、电烙铁。
3.3各种规格的螺钉旋具、电工刀、万用表、兆欧表。
3.4绝缘手套、工具袋、高凳、人字梯等。
4、作业条件：
4.1配管工程或线槽安装工程配合土建施工完毕，保护导体（接地PE）或中性保护导体（接零PEN）连接及其他焊接施工完毕，经检查确认，才干穿入电线或电缆以及线槽内敷线。
4.2与导管连接的柜、屏、台、箱、筋安装完毕，管内积水及杂物我，经检查确认，才干穿　入电线、电缆。
4.3电缆穿管前绝缘测试合格，才干穿入导管。
4.4电线、电缆交接实验合格　，且对接线去　向和相位等检查确认，才干通电。
4.5施工组织及人员准备
专业技术人员应配置合理，劳动力已组织进场。专业技术人员　和特殊工种必须持证上岗，并应进行岗前培训。

二、 材料和施工质量控制
1、 材料要点：
1.1电线　、电缆应按批查验　合格证，合格证有生产许可证编号，按《额定电压450/750V及以下　聚氯乙烯绝缘电缆》（GB5023.1～GB5023.7）标准生产的产品有安全认证标志。
1.2外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均匀；电缆无压扁、扭曲，铠装不松卷；耐热、阻燃的、电缆外护层有明显标记和制造厂标；
1.3按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于　标称直径的1%；常用的BV型绝缘电线的绝缘厚度不小于下表的规定。

交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部（电线、电缆穿线）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
BV型绝缘电线的绝缘厚度
电线芯线标称
截面积（㎜）
1.5
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
300
400
绝缘层厚度
规定值（㎜）
0.7
0.8
0.8
0.8
1.0
1.0
1.2
1.2
1.4
1.4
1.6
1.6
1.8
2.0
2.2
2.4
2.6
1.4对电线、电缆绝缘性能、导电性能和阻燃性能有疑问时，按批抽样送　有资质的实验室检测。
1.5穿线用镀锌钢丝：应顺直无死弯、扭结等现象，并具有相应的机械拉力。
1.6焊锡：由锡、铅、锑等元素组成的低熔点（185～260℃）合金；焊锡制成条状和丝状，焊剂：专用焊接膏或松香酒精溶液合用于铜或铜合金焊件。
1.7套管：有铜套管、铝套管、铜铝过渡套管三种，选用时应采用与导线材质、规格相配套的套管。
2、技术要点：
2.1三相或单相交流单芯电缆，不得单独穿于钢导管内。
2.2不同回路、不同电压等级和交流与直流的电线，不应穿 于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内无接头。导线截面应符合设计规定；导线连接时，削线时应根据线径选用剥线钳相应的刀口，导线接头处的缠绕圈数应为5～8圈，涮锡的温度要适当，涮锡要均匀饱满；涮锡后要及时将焊剂清除干净，保持接头部位的洁净且包缠平整、严密。
2.3当采用多相供电时，同一建筑物的电线绝缘层颜色选择应一致，即保护导体(接地线PE)应是黄绿相间色，中性导体(零线N)用淡蓝色；相线用：A(L1)相-黄色、B(L2) 相-绿色、C(L3) 相-红色，选用线色应对的且符合规定，连接牢固紧密。
3、质量要点：
3.1电线、电缆穿管前，应清除管内杂物和积水，管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后管口应密封；盒箱内应清洁无杂物，护口、护线套配套齐全无脱落，导线排列整齐，并留有适当的余量。
3.2导线连接：L套管压接后，压模应匹配，其位置应在中心线上，保证压模深度；接线端子(接线鼻)应根据导线的根数和总截面选择相应的接线端子。
3.3管路内线路绝缘层和接头的包缠处应避免受损、受潮以免导致绝缘电阻值偏低。
3.4线槽敷线应使电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部（电线、电缆穿线）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
3.5同一回路的相线和零线，敷设于同一金属线槽内。
3.6同一电源的不同回路无抗干扰规定的线路可敷设于同一线槽内，敷设于同一线槽内有抗干扰规定的线路用隔板隔离，或采用屏蔽电线且屏蔽护套应一端接地。
3.7线槽内导线总截面面积不超过线槽截面的20%，强弱电线路应分槽敷设，不同电压线路交叉应由分线盒处采用金属隔板隔开，不同电压的导线不得在线槽内直接接触，地面线槽内的各种配线仅允许在分线盒、出线口处接头。

三、 工艺流程
选择导线→穿带线→清扫管路→放线与断线→导线与带线的绑扎→管内穿线(线槽敷线)→导线连接→导线焊接→导线包扎→线路检查及绝缘摇测

四、 操作工艺
1、 选择导线：根据设计图纸和规范选择导线规格、型号、线色。
2、 穿带线：
将钢丝的一端馈头弯回不封死，圆头向着穿 线方向，将钢丝穿 入管内，边穿边将钢丝顺直。如不能一次穿 过，再从另一端以同样的方法将钢丝穿入。根据穿入的长度判断两头碰头后，再扭动钢丝。当钢丝头绞在一起后，再抽出一端，将管路穿通。
3、 清扫管路
将布条的两端牢固在带线上，从管的一端拉向另一端，以将 杂物及泥水除尽。
4、 放线及断线
4.1放线：
4.1.1放线前应根据施工图对导线的规格、型号进行核对并用相应电压等级的兆欧表进行通断摇测。
4.1.2放线时导线应置于放线架或放线车上。
4.2断线
剪断导线时，导线的预留长度应按以下四种情况预留：L
A、 接线盒、开关盒、插座盒及灯头盒内的导线的预留长度应为150㎜。
B、 配电箱内导线预留长度应为配电箱体周长的1/2。
C、 出户导线的预留长度应为1.5m。
D、 公用导线在分支处，可不剪断导线而直接穿过。
5、 导线与带线的绑扎：
5.1当导线根数较少时，例如2～3根导线，可将导线前端的绝缘层削去，然后将线芯与带线绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部（电线、电缆穿线）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
5.2当导线根数较多时或导线截面较大时，可将导线前端绝缘层削去，然后将线芯错位排列在带线上，用绑线绑扎牢固，不要将线头做得太粗太大，应使绑扎接头处形成一个平滑的锥形接头，减少穿管时的阻力，以便于穿线。
6、管内穿线：
6 .1穿线前，应一方面检查各个管口的护口是否齐全，如有漏掉和破损 补齐或更换。
6.2当管路较长或转弯较多时，要在穿线前向管内吹入适量的滑石粉。
6.3穿 线时，两端的工人应配合协调。
6.4穿线时应注意的问题：
6.4.1同一交流回路的导线必须穿 于同一管内。
6.4.2不同回路、不同电压、交流与直的导线必须穿于同一管内，但以下情况除外：
A、标称电压为50V以下的回路；
B、同一设备或同一设备回路和无特殊干扰规定的控制回路；
C、同一花灯的几个回路；
D、同类照明的几个回路，但管内导线总数不应多于8根；
E、三相或单相交流单芯电缆，不得单独穿于钢导管内。
6.4.3敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：
A、截面为50㎜2及以下的导线为30m；
B、截面为70～95㎜2及以下的导线为20m；
C、截面为120～240㎜2及以下的导线为18m。
6.4.4槽内敷线
清扫线槽：放线时，先用布清除槽内污物，使槽内外清洁，然后放线，放完线捆扎好后盖板。
7、导线连接
7.1、导线连接应具有的条件：
A、导线接头不能增长电阻值；
B、受力导线不能减少原机械强度；
C、不能减少原绝缘强度；
D、为了满足上述规定，在导线做电气连接时，必须在接线后加焊锡、包缠绝缘层。
7.2剥削绝缘使用的工具及方法：
A、工具使用：由政协委员 种导线截面、绝缘层厚薄限度、分层多少等不同，使用剥削工具也不同，常用的工具有电工刀、克丝钳和剥线钳，一般4㎜2以下的导线原则上使用剥线钳，使用电工刀时，不允许用刀在导线周边转圈剥削，以免在线芯上留下连续伤口。
B、剥线方法：
B.1单层剥法：用剥线钳剥线。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部（电线、电缆穿线）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
B.2分段剥法：一般合用于多层绝缘导线的剥削，如编织橡皮绝缘线，用电工刀先削去外层编织层，并留有约12的绝缘层，线芯长度根据接线方法和规定的机械长度而定。
B.3斜削法：用电工刀以45度角切入绝缘层，当切进线芯时停止用力，改变刀面的角度，沿着线芯表面向线头端部推出，然后把残存的绝缘层剥离线芯。
7.3单芯铜导线的直线连接：
A、绞接法：合用于4㎜2及以下的单芯线连接。将两线互相交叉，用双手同时把两芯线互绞两圈后，将两个线芯在另一个线芯上缠绕5圈，剪掉余头。
B、缠绕卷法：有加辅助线和不加辅助线两种，合用于6㎜2及以上的单芯线的直接连接。
将两线互相合并，加辅助线后用绑线在合并部位中间向两端缠绕，其长度为导线直径10倍，然后将两线芯端头折回，在此向外独缠绕5圈，与辅助线捻绞2圈，将余线剪掉。
7.4、单 芯铜线的分支连接：
7.4.1铰接法：合用于42以下的单芯线。用分支线路的导线向干 线上交叉，先打好一圈结，以防止脱落，然后再缠5圈。分支线缠 绕好后，剪国、去余线。
7.4.2缠绕法：合用于6㎜2及以上的单芯线的分支连接。将分支线折成90°紧靠干线，其公卷的长度为导线直径的10倍，单圈缠绕5圈后剪断余下线头。
7.5、多芯铜线的连接共有三种方法：单卷法、缠绕法、复卷法。一方面用细砂布将线芯表面的氧化膜清除，将两线芯的结合处的中心线剪掉2/3，将外 侧线芯做成伞状分开，互相交叉成一体，并将 已张开的线端合成一体。
7.5.1单卷法：取任意一侧的两根相邻线芯，在结合处中央交叉，用其中一 根线芯作为绑线，在导线上缠绕5～7圈后，再用另一根线芯与绑线相绞后把本来的绑线压住上面继续按上述方法缠绕，其长度为导线直径10倍，最后缠卷的线端与芯相绞处排列在一条直线上。
7.5.2缠绕法：与单芯铜导线直线缠绕连接法相同。
7.5.3复卷法：合用于多芯软导线的连接。把合拢的导线一端用短绑线做临时绑扎，以防止松散，将另一端线芯 所有紧密缠绕3圈，多余线端依次成阶梯形剪掉。另一侧也按此方法解决。
7.6多芯铜导线分支连接：
7.6.1缠卷法：将分支 线折成90°紧靠干线，在绑线端部适当处弯成半圆形，将绑线短端弯成与半圆形成90°角，并与连接线紧靠，用较长的一端缠绕，其长度应为导线处直径的5倍，再将绑线两端 捻绞2圈，剪掉余线。
7.6.2单卷法：将分支线破开(或劈成两半)，根部折成90°紧靠干线，用分支线其中的一根在干线上缠绕3～5圈剪断，按此方法直至连接到双根导线直径的5倍时为止，应保证各剪断处在同一直线上。
7.6.3复卷法：将分支线端破开劈成两半后与干线连接处中央相交叉，将分支线向干线两侧分别紧密缠绕后，余线按阶梯形剪断，长度为导线直径10倍。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部（电线、电缆穿线）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
7.7铜导线在接线盒内的连接
7.7.1单芯线并接头：导线绝缘台并齐后合拢，在距绝缘台约12㎜处用其中一根线 芯在其连接端缠绕5～7圈后剪断，把余头并齐折回压在缠绕线上。
7.7.2不同直径的导线接头：假如是独根(导线截面小于2.5㎜2)或多芯 软线时，应先进行涮锡解决，再将细线在粗线上距离绝缘层15㎜处交叉，并将线端部向粗导线(独根)端缠绕5～7圈，将粗导线端折回压在细线上。
7.8、套管压接
运用机械冷状态压接的原理，用相应的模具在一定压力下将套在导线两端的连接套管压在两端导线上，使导线与连接管向形成金属互相渗透，两者成为一体构成导电通路，要保证冷压接头的可靠性，重要取决于影响质量的四个要点：连接管的形状、尺寸、材质、导线氧化膜的解决。
7.9、接线端子压接多股导线可采用与导线同材质且规格相应的接线端子 。削去导线的绝缘层，将线芯紧密地绞在一起，将线芯插入，用压接钳压紧。导线外露部分应小于1～2㎜。
7.10、导线与平压式接线柱连接
7.10.1单芯线连接：用旋具压接时，导线要顺着螺丝旋进方向在螺钉上紧绕一圈后再紧固，不应反圈压接，盘圈开口不宜大于2㎜。
7.10.2多股铜芯软线连接：
7.10.2.1先将软线做成单眼圈状，涮锡后再有上述方法连接。
10.2.2将软线拧紧涮锡后插入接线鼻子(开口和不开口两种)，用专用压线钳压接后用螺钉坚固。注意：以上两种方法压接后外露线芯的长度不宜超过1～2㎜。
7.11、导线与针孔式接线桩连接：把要连接的导线线芯插入线桩头针孔内，导线裸露出针孔大于导线直径1倍时需要折回头插入压接。
8、导线焊接
铜导线的焊接：由于导线的线径及敷设的场合不同，因此焊接的方法有以下几种：
1) 电烙铁加焊：合用于线径较小的导线的连接及用其他工具焊接困难的场合。导线连接处加焊剂，用电铬铁进行锡焊。
2) 喷灯(或电炉)加热：将焊锡放入锡锅内，然后用喷灯(或电炉)加热，焊锡熔化后即可进行涮锡。 加热时要掌握好温度，温度过高涮锡不饱满，温度过低涮锡不均匀。因此要根据焊锡的成分、质量及外界环境温度等因素，掌握好适宜的温度进行涮锡。锡焊完后必须用布将涮锡处的焊剂及其他污物擦净。
9、导线包扎
采用橡胶绝缘带包扎时，应将其拉长2倍后再进行缠绕，然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严密。包扎后应呈枣核形。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部（电线、电缆穿线）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
10、线路检查及绝缘摇测
10.1线路检查：接、焊、包所有完毕后，检查导线接、焊、包是否符合设计规定及有关施工验收规范及质量验评标准的规定。不符合规定期应立即纠正，检查无误后再进行绝缘摇测。
10.2绝缘摇测：照明线路的绝缘摇测一般选用500V，量程为0～500MΩ的兆欧表。一般照明线路绝缘摇测有以下两种情况：
A、电气器具未安装前进行线路绝缘摇测时，一方面将灯头盒内导线分开，开关盒内导线连通。摇测应将干线和支线分开，摇测时应及时进行记录，摇动速度应保持120r/min左右，读数应采用1min后的读数为宜。
B、电气器具所有安装完毕后，在送电前进行摇测时，应先将线路的开关、刀闸、仪表、设备等用电开关所有置于断开位置，摇测方法同上所述，确认绝缘摇测无误后再进行送电试运营。

五、质量标准
1、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。
2、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护导体(接地线PE)应是黄绿相间色，中性导体(零线N)用淡蓝色；相线用：A(L1)-黄色、B(L2)-绿色、C(L3)-红色。

六、安全环保措施
1、进行管内穿线时，操作人员应穿长袖上衣和长裤，佩戴手套，使用人字梯时要用钢丝或麻绳使梯子连紧，以防人字梯滑开，梯子使用时，倾斜度不在于60°。
2、施工现场应清洁，无灰尘、光絊充足，周边空气不应具有导电粉尘和腐蚀性气体，管路敷设完毕，绝缘线路穿管完毕后，随时将遗留的线头清理出工作面，所有一切废料按指定地点堆放。

交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部
（电缆桥架安装和桥架内电缆敷设）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
一、 施工准备
1、材料准备
电缆桥架及其配件、电缆、金属型材、专用涂料、标志牌等。
2、 技术准备
2.1熟悉图纸资料，领略设计图纸的设计内容，注意图纸提出的施工规定。
2.2拟定施工方法，编制施工技术措施；施工方案、技术、安全、消防措施贯彻，不破坏建筑物的强度和损害建筑物的美观。
2.3施工前对操作人员进行技术交底。
3、重要机具
3.1手电钻、冲击钻、工具袋、工具箱、高凳 等。
3.2铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳子、钢锯、钢锯条、手锤等。
4、作业条件
4.1配合土建的结构施工，预留孔洞、预埋保护管、预埋铁和预埋吊杆、吊架等所有完毕。
4.2顶棚和墙面的喷漆、油漆及壁纸所有完毕后，方可进行桥架敷设。
4.3高层建筑竖井内土建湿作业所有完毕。
4.4测量定位，安装桥架、线槽的支架、盒、箱、柜等电气器具的安装位置，经检查确认，才干安装线槽、桥架。
4.5桥架安装检查合格，才干敷设电缆。
4.6电缆敷设前绝缘测试合格，才干敷设。
4.7电缆电气交接实验合格，且对接线去向、相位和防火隔堵措施等检查确认，才干通电。
5、施工组织及人员准备
专业技术人员应配置合理，劳动力已组织进场。专业技术人员和特殊工种必须持证上岗，并应进行岗前培训。

二、 材料和施工质量控制
1、 材料要点
1.1桥架的型号规格应符合国家现行技术标准的规定及设计规定。
1.2金属桥架及其附件：应采用以过镀锌解决的定型产品，其型号、规格应符合设计规定。桥架、线槽内外应光滑平整，无棱刺，不应有扭曲 、翘边等变形现象。
1.3金属膨胀螺栓：应根据允许拉力和剪力进行选择。
1.4塑料胀管：选用时，其规格应与被紧固的电气器具荷重相相应，并选择相同型号的圆头螺丝与垫圈配合使用。
1.5镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部
（电缆桥架安装和桥架内电缆敷设）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
2、 技术要点
2.1桥架宜敷设在干燥和不易受损害的场合。
2.2桥架敷设应根据设计规定有可靠接地 或接零，但不宜作为设备的接地导体。
2.3金属电缆桥架及其支架和引入或引出的金属电缆导管必须接保护导体(接地PE)或中性保护导体(接零PEN)可靠，且必须符合下列规定：
A、金属电缆桥架及其支架全长应不少于2处与保护导体(接地PE)或中性保护导体(接零PEN)干线相连接；
B、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4㎜2
C、镀锌电缆桥架间连接板的两 跨接接地线，但连接板两端不少于2个 有防松螺帽或防松垫圈连接固定螺栓。
2.4电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
2.5连接板、连接螺栓等受力附件应与线槽、桥架等本体结构强度相适应。
2.6生产厂家应给出各种形式规格的线槽、桥架在不同荷载时的最大挠度值，与其长度比不应大于1%。
2.7桥架、线槽敷设时，底板接口应错开，其错开距离不应小于20。
2.8桥架内电缆敷设应符合下列规定：
A、垂直电缆敷设或大于45°倾斜敷设的电缆每隔2m处设固定点。
B、电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封解决。
C、电缆敷设排列整齐，水平敷设的电缆，首尾两端、黑心弯两侧及每隔 5～10m处上设固定点；敷设于垂直桥架内的电缆固定点及电缆支持点间距，不大于下表规定：

垂直桥架内的电缆固定点间距及电缆支持点间距
电缆种类
固定点间距(㎜)
敷设方式
水平(㎜)
垂直(㎜)
电力电缆
全塑型
1000
400
1000
除全塑型外的电缆
1500
800
1500
控制电缆
100
800
1000
2.9 首端、末端和分支处设标志牌。
2.10手工焊接所用焊条应符合《碳钢焊条》(GB5117)标准，宜用E4300型～E4313型焊条。
3、质量要点
金属桥架的规格必须符合设计规定和有关规范规定。
3.1电缆桥架安装应符合下列规定：
交底人

接受交底人

质量检查员

施 工 技 术 交 底 4

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部
（电缆桥架安装和桥架内电缆敷设）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
3.1.1直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度15m设有伸缩节；电缆桥架跨赿建筑物变形缝时应加设补偿装置。
3.1.2电缆架转弯处弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小弯曲半径应符合下表的规定：
电缆最小允许弯曲半径
电缆种类
最小允许弯曲半径
无铅包钢铠护套的橡皮绝缘电力电缆
10 D
有钢铠护套的橡皮绝缘电力电缆
20 D
聚氯乙烯绝缘电缆
10 D
交联聚氯乙烯绝缘电缆
15 D
多芯控制电缆
10D
3.1.3当设计无规定期，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距为2m。
3.1.4、桥架与支架间螺栓、桥架连接板螺栓固定紧固无漏掉，螺母位于桥架外侧，当铝合金桥架与刚性支架固定期，有互相绝缘的防电化腐蚀措施。
3.1.5、电缆桥架敷设在易燃易爆气体管道和热力管道下方，当设计无规定期，与管道的最小净距，应符合下表规定：
电缆与管道最小净距
管道类别
平等净距(㎜)
交叉净距(㎜)
一般工艺管道
400
300
易燃易爆气体管道
500
500
热力管道
有保温层
500
300
无保温层
1000
500
3.1.6在竖井内或穿赿不同防火区的桥架，按设计规定位置，有防火隔堵措施。
3.1.7支架与预埋件焊接固定期，焊缝应饱满；膨胀螺栓固定期，选用螺栓适配，连接紧固，放松配件齐全。
3.2支架与吊架安装
可用金属膨胀螺栓固定或焊接支架与吊架，也可采用万能卡具固定线槽，支架与吊架应布置合理、固定牢固、平整。
3.3桥架保护
桥架穿过梁、墙、板等处时，桥架不应被固定在建筑物上；跨越建筑物变形缝处的桥架底板应断开，设伸缩(变形)装置，保护地线应留有补偿余量。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部
（电缆桥架安装和桥架内电缆敷设）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
三、 电缆桥架安装工艺流程
弹线定位→预留孔洞→支架与吊架安装→预埋吊杆、吊架→预埋铁→钢结构→金属膨胀螺栓安装→桥架敷设安装→吊装金属桥架→桥架内保护线安装

四、 电缆桥架安装操作工艺
1、 弹线定位
根据设计图拟定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端(先干线后支线)找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图规定及施工验收规范规定，分均档距并用笔标出具体位置。
2、 预留孔洞
根据设计图标注的轴线部位，将预制加工好的木质或钢制框 架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抺平孔洞。
3、 支架与吊架安装
3.1支架与吊架所用钢材应平直，无扭曲。下料后长短偏差应在5㎜范围内，切口处应无卷边、毛刺。
3.2钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合规定，不得出现裂缝、咬边、气孔、凹陷、漏焊、焊漏等缺陷。
3.3支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑相同的坡度。
3.4支架与吊架的规格一般不应小于扁钢30㎜×3㎜；角钢25㎜×25㎜×3㎜。
3.5严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊接后均应做防腐解决。
3.6万能吊具应采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。
3.7固定支点间距一般不应大于1.5～2m。在接线盒(箱、柜)、转角、转弯和变形缝两端及丁字接头的三端500以内应设立固定支持点。
3.8支架与吊架距离上层楼板不应小于150～200㎜；距地面高度不应低于100～150㎜。
3.9严禁用木砖固定支架与吊架。
4、预埋吊杆、吊架
采用直径不大于8㎜的圆钢，通过切割、调直、煨弯及焊接等环节制作成吊杆、吊架。其端部应攻丝以便于调整。在配合土建结构可，应随着钢筋配筋的同时，将吊杆或吊架锚固在所标出的固定位置。在混凝土浇筑时，要留有专人看护，以防吊杆或吊架移位。拆模时不得碰坏吊杆端部丝扣。
5、预埋件
预埋件的自制加工尺寸不应小于120㎜×60㎜×6㎜；其锚固圆的直径不应小于8。紧密
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部
（电缆桥架安装和桥架内电缆敷设）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
配合土建结构的施工，将预埋件的平面放在钢筋网片下面，紧贴模板，可以采用绑扎或焊接的方法将锚固圆钢固定在钢筋网上。模板拆除后，预埋件的平面应明露、或吃进深度一般在10～20㎜，将扁钢或角钢制成的支架、吊架焊在上面固定。
6、 金属膨胀螺栓安装
6.1规定
A、合用于C20以上混凝土构件及实心砖墙上，不合用于空心砖墙。
B、钻孔直径的误差不得超过+0.5～-0.3㎜；深度误差不得+3㎜；钻孔后 将孔内残存的碎屑清除干净。
C、螺栓固定后，其头部偏斜值不应大于2。
D、螺栓及套管的质量应符合产品的技术条件。
6.2方法
A、一方面沿着墙壁或顶板根据设计图进行弹线定位，标出固定点的位置。
B、根据支架或吊架承重的负荷，选择相应的金属膨胀螺栓及钻头，所选钻头的长度应大于套管长度。
C、打孔的深度应以将套管所有埋入墙内或顶板内后，表面平齐为宜。
D、应先清除干净打好的孔洞内碎屑，然后再用木锤或垫上木块后，用铁锤将膨胀螺栓敲进洞内，以保证套管与建筑物表面平齐，螺栓端部外露，敲击时不得损伤螺栓的丝扣。
E、 埋好螺栓后可用螺母配上相应的垫圈将支架或吊架直接发固定在金属膨胀螺栓上。
7、 桥架敷设安装：
7.1规定
A、桥架应平整，无扭曲变形。内壁无毛刺，各种附件齐全。
B、桥架的接口应平整，接缝处应紧密平直，出线口的位置对的。
C在吊顶内敷设时，假如吊顶无法上人时应留检修孔。
D、不允许将所穿过墙壁的桥架与墙上的孔洞一起抺死。
E、桥架的所有非导电部分的钢件均应互相连接和跨接，使之成为一连续导体，并做好整体接地。
F、敷设在竖井、吊顶、通道、夹层、设备层等处的桥架应符合有关防火规定。
7.2方法
A、架直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。
B、桥 进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通或平面二通、平面三通等进行变通连接，线缆接头应设立接线盒将线缆接头放在电气器具内。
C、桥架与盒、箱、柜等接茬处，进线和出线口均应用抱脚连接，并用螺丝紧固，末端应加装封堵。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部
（电缆桥架安装和桥架内电缆敷设）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
D、建筑物的表面如有坡度时桥架应随其变化坡度。待桥架所有敷设完毕后，应在配线之前进行调整检查。确认合格后再进行桥架内线缆敷设。
8、吊装金属桥架
万能吊具一般应用在钢结构中，如工字钢、角钢、轻 钢龙骨等结构，可预先将吊具、卡具、吊杆、吊装器组装成一整体，在标出的固定点位置处进行吊装，逐件的将吊装 卡具压接在远见 结构上，将顶丝拧牢。
8.1桥架直线段组装时，应先做干线，再做分支线，将吊装器与桥架用蝶形卡固定在一起，按此方法，将桥架逐段 组装成型。
8.2桥架与桥架可采用内连接头或外连接头，配上平、垫和弹簧垫，用螺母固定。
8.3桥架交叉、丁字、十应采用二通、三通、四通进行连接。
8.4、转弯部位应采用立上弯头和立下弯头，安装角度要适宜。
8.5出线口处应运用出线口盒进行连接，末端部位要装上封堵，顺盒、箱、柜处应采用抱脚连接。
9、桥架内保护地线安装
9.1保护地线应根据设计图规定敷设在桥架内一侧，螺丝直径不应小于6㎜2，并且应加平垫和弹簧垫圈，压接牢固。
9.2金属桥架宽度在200㎜以上(含200㎜)两段桥架用连接板连接的保护地线每端螺丝固定点不 少于6个。
9.3金属电缆桥架及其支架和引入或引出的金属电缆导管必须接保护导体(接地PE)或中性保护导体(接零PEN)可靠，必须符合下列规定：
A、金属电缆桥架 及其支架全长应不少于2处与保护导体(接地PE)或中性保护导体(接零PEN)干线相连接。
B、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线小允许截面积不4小于。
C、镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

五、 桥架内电缆敷设工艺流程
电缆敷设规定→水平敷设→电缆的排列和固定 →电缆挂标志牌

六、 桥架内电缆敷设操作工艺
1、 电缆敷设规定：
电缆敷设牵引可用人力或机械牵引。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部
（电缆桥架安装和桥架内电缆敷设）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
20239月12日
交底内容：
2、 水平敷设
2.1电缆沿桥架或托盘敷设时，应交电缆单层敷设，排列整齐。不得有交叉，拐弯 处应以最大截面电缆允许弯曲半径为准。
2.2不同等级电压的电缆应分层敷设，高压电缆应敷设在最上层。
2.3同等级电压的缆沿桥架 敷设时，电缆水平净距不得小地35㎜。
2.4电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m，处设固定点。
3、垂直敷设
3.1垂直敷设电缆时，宜自上而下敷设。土建未拆吊车前，吊车将电缆吊至 楼层顶部，敷设前，选好位置，架好电缆盘，电缆的向下弯曲部位腹滑轮支撑电缆，在电缆轴附近和部分楼层应设制动和防滑措施；敷设时，同截面电缆可用滑轮大麻绳人力牵引敷设。高层大截面电缆宜用机械牵引敷设。
3.2自上而下敷设时，低层小截面电缆可用滑轮大麻绳人力牵引敷设。高层大截面电缆宜用机械牵引敷设。
4、电缆的排列和固定
4.1电缆敷设排列整齐，间距均匀，不应有交叉现象。
4.2大于45°倾斜敷设的电缆每隔2m处设固定点。
4.3水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点。
4.4对于敷设于垂直桥架内的电缆，每敷设一根应固定一根，全塑型电缆的固定点为1m，其他电缆固定点为1.5m，控制电缆固定点为1m。
4.5敷设在竖井及穿越不同防火区的桥架，按设计规定位置，作好防火阻隔。
5、电缆挂标志牌
5.1标志牌牌规格应一致，并有防腐性能，挂装应牢固。
5.2标志牌上应注明电缆用作、编号、规格、型号、电压等级及起始位置。
5.3沿电缆桥架敷设的电缆在其两端、拐角处、交叉处应挂标志牌，直线段应适当增设标志牌。
七、 成品保护
1、 安装金属桥架时，应注意保持墙面的清洁。
2、 使用高凳时，注意不要碰坏建筑物的墙面和门窗等。
八、 安全环保措施
1、 控制噪声、粉尘、化学污染。
2、 高空作业：高空防护，防止高空坠落、物体打击、触电。
3、 消防措施：电、气焊及金属切割时，防火、防爆炸，加强劳动保护。
4、 材料堆放整齐，及时清理现场，做到工完料尽场地清。
交底人

接受交底人

质量检查员

施 工 技 术 交 底

工程名称
农二师培训中心综合大楼（C段）
分部工程
电气分部（普通灯具安装）
施工单位
新建环宇建设工程（集团）有限责任公司高层项目部
工 种
电工
日期
202311月5日
交底内容：
一、 施工准备
1、材料准备
灯具、灯座、木台、绝缘导线等。
2、技术准备
2.1熟悉图纸资料，领略设计图的设计内容，注意图纸提出的施工规定。
2.2拟定施工方法，编制施工技术措施。
2.3施工前对操作人员进行技术交底。
3、重要具
3.1手电钻、电锤、常用电工工具、大功率烙铁。
3.2铅笔、卷尺、锯弓、锯条、纱线
