直埋电缆敷设技术交底.doc

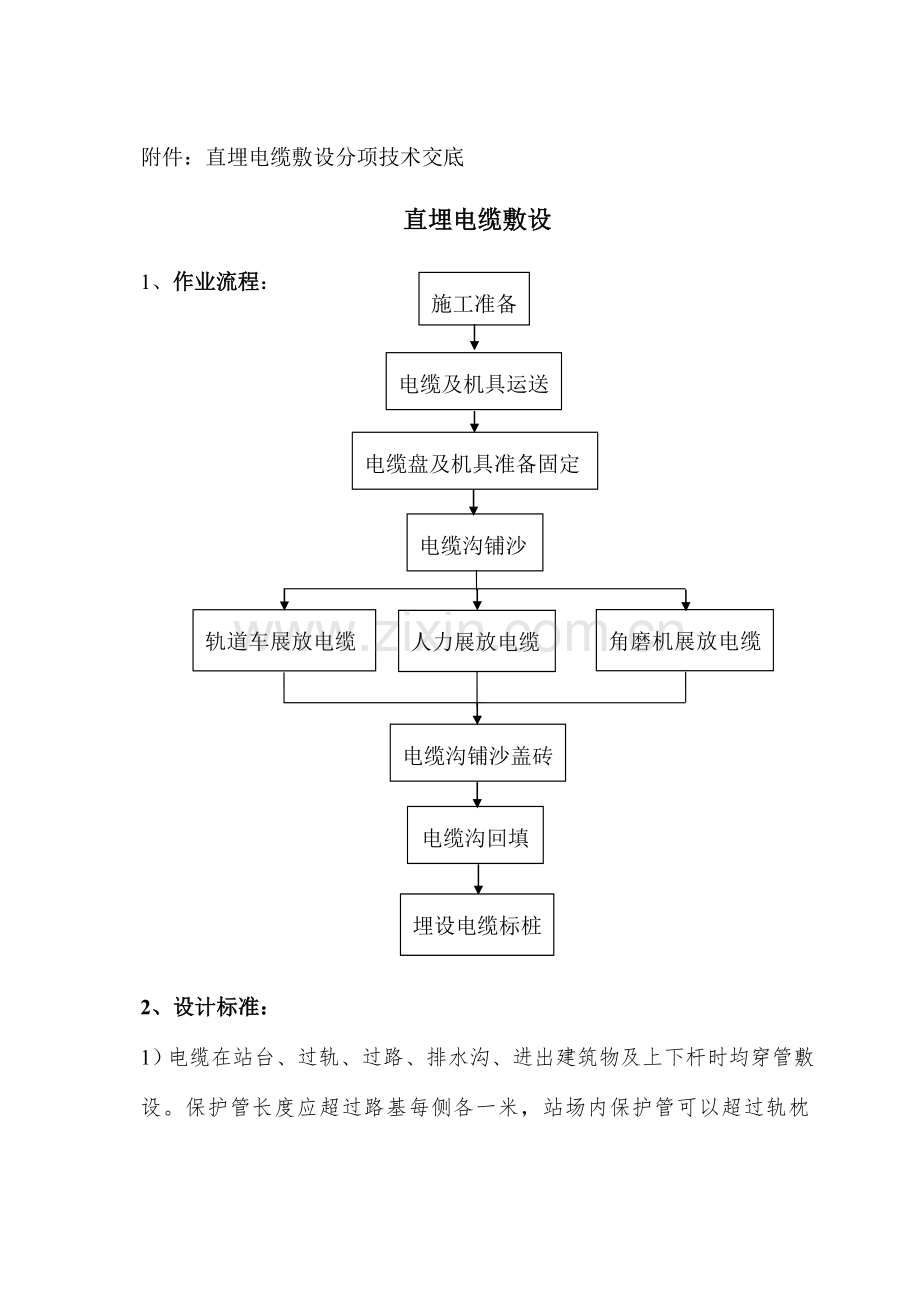

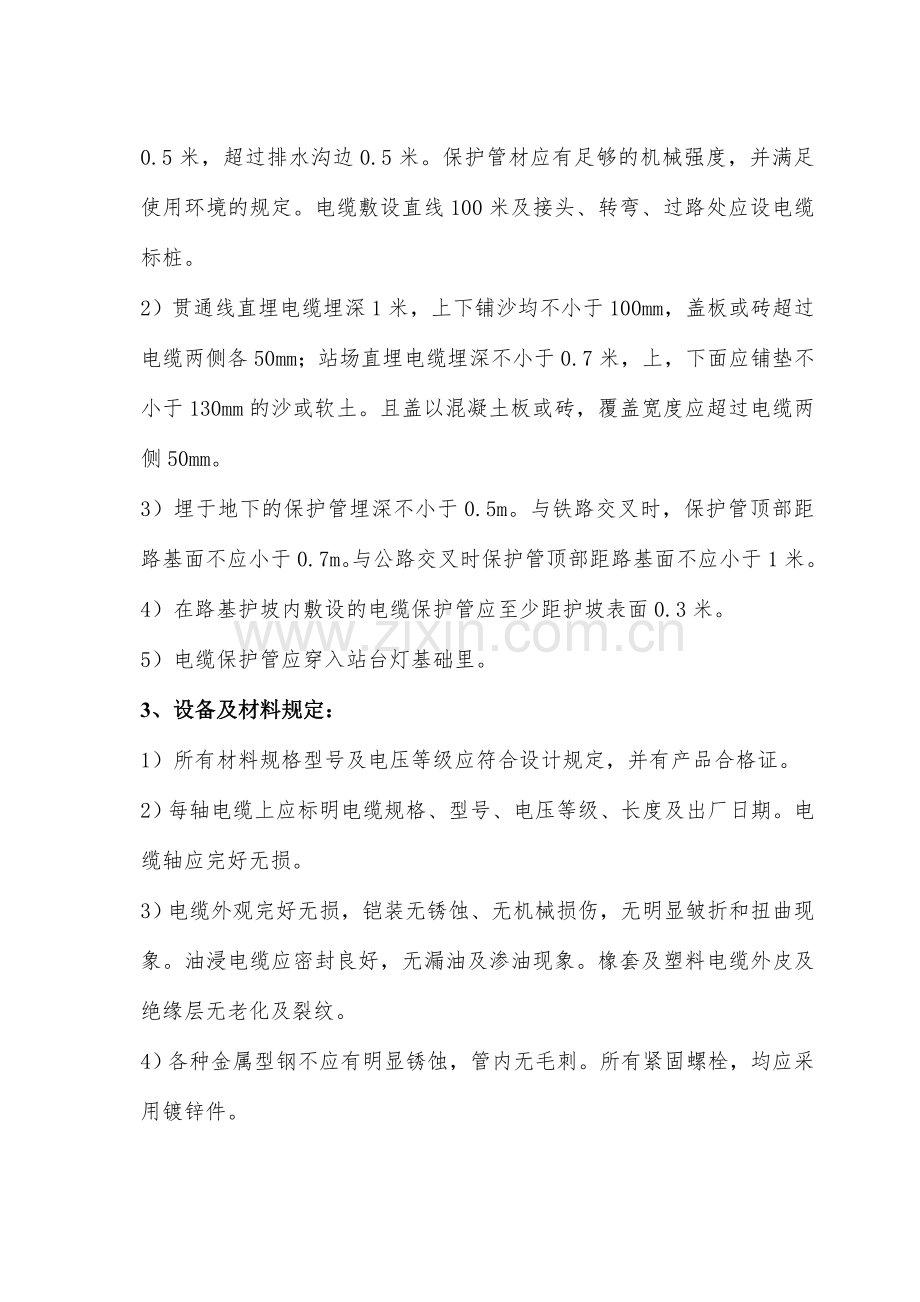

附件：直埋电缆敷设分项技术交底直埋电缆敷设施工准备电缆及机具运送轨道车展放电缆人力展放电缆角磨机展放电缆定电缆盘固定展放电缆电缆盘及机具准备固定电缆沟铺沙电缆盘固定展放电缆电缆沟铺沙盖砖电缆盘固定展放电缆电缆沟回填电缆盘固定展放电缆埋设电缆标桩展放电缆1、 作业流程：2、 设计标准：1）电缆在站台、过轨、过路、排水沟、进出建筑物及上下杆时均穿管敷设。保护管长度应超过路基每侧各一米，站场内保护管可以超过轨枕0.5米，超过排水沟边0.5米。保护管材应有足够的机械强度，并满足使用环境的规定。电缆敷设直线100米及接头、转弯、过路处应设电缆标桩。2）贯通线直埋电缆埋深1米，上下铺沙均不小于100mm，盖板或砖超过电缆两侧各50mm；站场直埋电缆埋深不小于0.7米，上，下面应铺垫不小于130mm的沙或软土。且盖以混凝土板或砖，覆盖宽度应超过电缆两侧50mm。3）埋于地下的保护管埋深不小于0.5m。与铁路交叉时，保护管顶部距路基面不应小于0.7m。与公路交叉时保护管顶部距路基面不应小于1米。4）在路基护坡内敷设的电缆保护管应至少距护坡表面0.3米。5）电缆保护管应穿入站台灯基础里。3、 设备及材料规定：1）所有材料规格型号及电压等级应符合设计规定，并有产品合格证。2）每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。3）电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。4）各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。5）其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合规定。4、 重要机具：1）电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。2）绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。3）无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。5、 作业条件：1）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。2）电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。3）电缆沿线照明照度满足施工规定。4）直埋电缆沟设计规定挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。5）施工前应对电缆进行具体检查；规格、型号、截面、电压等级均符合设计规定，外观无扭曲、坏损等现象。6）电缆敷设前进行绝缘摇测或耐压实验。用1kV摇表摇测线间及对地的绝缘电阻应不低于10M。310kV电缆应事先作耐压和泄漏实验，实验标准应符合国家和本地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。6、 施工注意事项1放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。2冬季电缆敷设，温度达不到规范规定期，应将电缆提前加温。3电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。4电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方（图1）。图15直埋电缆敷设：清除沟内杂物，铺完底沙或细土。电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨（见图2）电缆敷设时，应注意电缆弯曲半径应符合规范规定。图2 人力牵引示意图6电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。7铺砂盖砖：电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。8回填土前，再作一次隐蔽工程检查，合格后，应及时回填土并进行夯实。9电缆的拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直线段应每隔100米设标桩。标桩露出地面以350m为宜。10标志牌规格应一致，并有防腐性能，挂装应牢固，标志牌上应注明电缆编号、规格、型号及电压等级，直埋电缆进出建筑物、电缆井及两端应挂标志牌。11电缆的耐压实验结果、泄漏电流和绝缘电阻必须符合施工规范规定。12直埋电缆施工不宜过早，一般在其它室外工程基本竣工后进行，防止其它地下工程施工时损伤电缆。如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。13直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。并及时画出竣工图，标明电缆的实际走向方位坐标及敷设深度。14直埋电缆铺砂盖板或砖时应防止不清除沟内杂物、不用细砂或细土、盖板或砖不严、有漏掉部分。施工负责人应加强检查。15止套管防水解决不好，沟内进水。应严格按规范和工艺规定施工。
