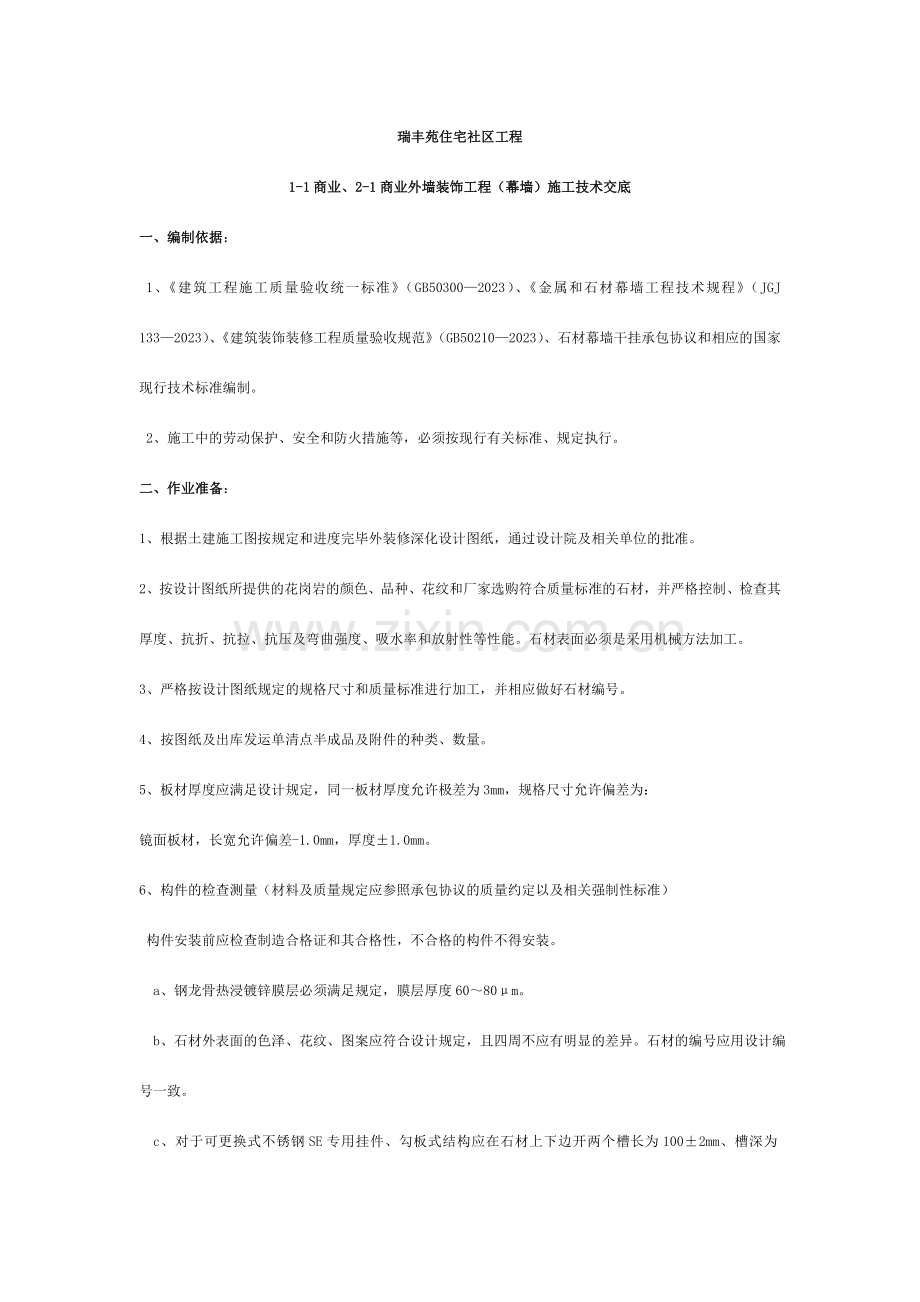

瑞丰苑住宅社区工程
1-1商业、2-1商业外墙装饰工程（幕墙）施工技术交底
一、编制依据：
1、《建筑工程施工质量验收统一标准》（GB50300—2023）、《金属和石材幕墙工程技术规程》（JGJ 133—2023）、《建筑装饰装修工程质量验收规范》（GB50210—2023）、石材幕墙干挂承包协议和相应的国家现行技术标准编制。
2、施工中的劳动保护、安全和防火措施等，必须按现行有关标准、规定执行。
二、作业准备：
1、根据土建施工图按规定和进度完毕外装修深化设计图纸，通过设计院及相关单位的批准。
2、按设计图纸所提供的花岗岩的颜色、品种、花纹和厂家选购符合质量标准的石材，并严格控制、检查其厚度、抗折、抗拉、抗压及弯曲强度、吸水率和放射性等性能。石材表面必须是采用机械方法加工。
3、严格按设计图纸规定的规格尺寸和质量标准进行加工，并相应做好石材编号。
4、按图纸及出库发运单清点半成品及附件的种类、数量。
5、板材厚度应满足设计规定，同一板材厚度允许极差为3mm，规格尺寸允许偏差为：
镜面板材，长宽允许偏差-1.0mm，厚度±1.0mm。
6、构件的检查测量（材料及质量规定应参照承包协议的质量约定以及相关强制性标准）
构件安装前应检查制造合格证和其合格性，不合格的构件不得安装。
a、钢龙骨热浸镀锌膜层必须满足规定，膜层厚度60～80μm。
b、石材外表面的色泽、花纹、图案应符合设计规定，且四周不应有明显的差异。石材的编号应用设计编号一致。

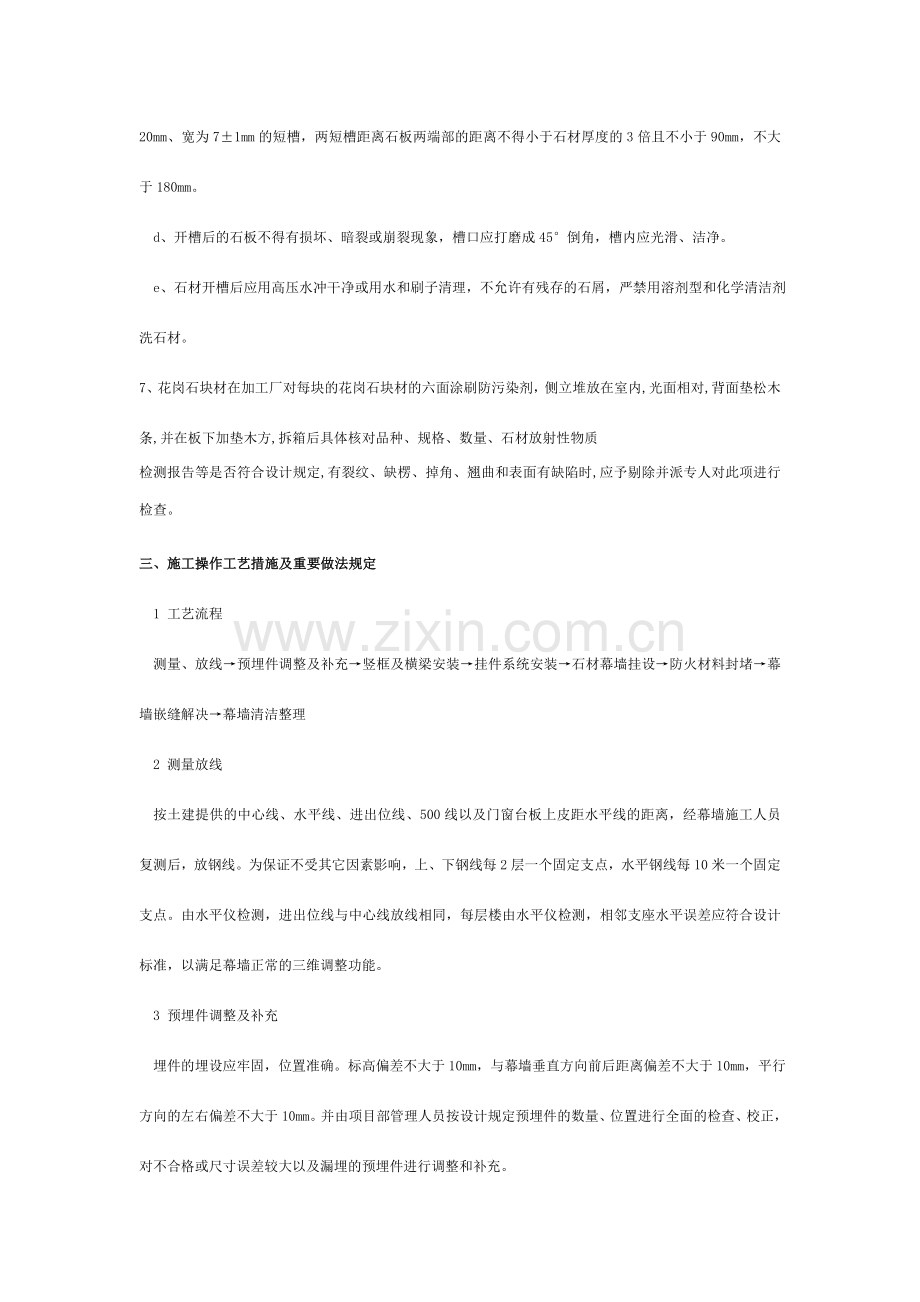

c、对于可更换式不锈钢SE专用挂件、勾板式结构应在石材上下边开两个槽长为100±2mm、槽深为20mm、宽为7±1mm的短槽，两短槽距离石板两端部的距离不得小于石材厚度的3倍且不小于90mm，不大于180mm。
d、开槽后的石板不得有损坏、暗裂或崩裂现象，槽口应打磨成45°倒角，槽内应光滑、洁净。
e、石材开槽后应用高压水冲干净或用水和刷子清理，不允许有残存的石屑，严禁用溶剂型和化学清洁剂洗石材。
7、花岗石块材在加工厂对每块的花岗石块材的六面涂刷防污染剂，侧立堆放在室内,光面相对,背面垫松木条,并在板下加垫木方,拆箱后具体核对品种、规格、数量、石材放射性物质
检测报告等是否符合设计规定,有裂纹、缺楞、掉角、翘曲和表面有缺陷时,应予剔除并派专人对此项进行检查。
三、施工操作工艺措施及重要做法规定
1 工艺流程
测量、放线→预埋件调整及补充→竖框及横梁安装→挂件系统安装→石材幕墙挂设→防火材料封堵→幕墙嵌缝解决→幕墙清洁整理
2 测量放线
按土建提供的中心线、水平线、进出位线、500线以及门窗台板上皮距水平线的距离，经幕墙施工人员复测后，放钢线。为保证不受其它因素影响，上、下钢线每2层一个固定支点，水平钢线每10米一个固定支点。由水平仪检测，进出位线与中心线放线相同，每层楼由水平仪检测，相邻支座水平误差应符合设计标准，以满足幕墙正常的三维调整功能。
3 预埋件调整及补充
埋件的埋设应牢固，位置准确。标高偏差不大于10mm，与幕墙垂直方向前后距离偏差不大于10mm，平行方向的左右偏差不大于10mm。并由项目部管理人员按设计规定预埋件的数量、位置进行全面的检查、校正，对不合格或尺寸误差较大以及漏埋的预埋件进行调整和补充。
竖框（钢方管）及横梁（角钢）安装
竖框为竖向杆件，是幕墙安装施工的关键之一，它的施工质量，直接影响幕墙的安装质量。因此采用合理的竖框安装工艺非常重要。具体安装工艺如下：
a)、以中心轴线为基准轴，按照设计图纸位置规定向两侧排基准竖框。
b)、将立柱与连接钢件连接，连接钢件再与主体埋件连接，在立柱安装就位后做临时固定，待整体框架安装调试无误后，将连接螺栓、连接钢件、预埋件焊接，并及时做防锈解决。立柱安装和检查标准见表一。
c)、将横梁安装在立柱的预定位置上，规定连接牢固、接缝严密。当安装完一层高度时，应及时进行检查、调整、校正固定，使其符合表一质量规定。
d)、立柱和横梁龙骨安装顺序是从上往下。
按图纸检查埋件与连接件焊缝，规定焊缝饱满、平整、光滑、无夹渣、无焊瘤，不允许有断焊、假焊。螺栓与螺帽应焊牢防止松动，检查埋件及连接件是否都做防腐解决。
e)、龙骨安装注意事项：
a、立柱、横梁安装就位、调整后应及时紧固。临时螺栓等在构件安装、就位、调整、紧
固后应及时拆除。
b、现场焊接或高强螺栓紧固的构件固定后，应及时进行防锈解决。
c、不用金属的接触面应采用垫片作隔离解决。
d、安装钢龙骨时注意保护表面镀锌层防止脱落。
防火层的安装
a、石材幕墙与玻璃西周连接部位，应用防火材料填塞，外表面应采用密封胶连续封闭，接缝应严密不漏水。
b、固定防火保温材料应锚钉牢固，防火保温材料厚度应符合设计规定铺设平整、拼接处不要留缝隙。
4挂件系统安装
选用类似小单元的结构，每块石材的上端采用E挂件，下端采用S挂件，给组成小单元。特点是安装速度快。挂件和挂点是分开的，挂点按图纸可在现场预先安装调节到位，等石材到现场后，可以直接进行安装，此外由于挂件和石材是在工厂进行加工安装，不仅效率高，质量也可以得到充足的保证。
5石材挂设
幕墙龙骨安装到位并经监理单位验收合格后，进行石材安装工作。石材安装前应吊垂线及挂设水平控制线。石材安装过程中，严格按照设计尺寸排列石材，整体调整，避免误差积累。石材保证大面积不留缝，若留缝须保证8mm，并保证留缝一致。石材安装位置拟定后，注入专用胶（云石胶）以固定石材。
石材质脆易碎，遇碰撞、高温容易破损；如有铁锈则被污染。石材破损后难以修复，所以在施工期间必须采用措施保护已竣工的石材幕墙。
6幕墙嵌缝解决
在石材幕墙板块之间嵌缝处填充泡沫棒，注入石材专用硅酮耐侯密封胶。
挂完石材后，在石材表面胶缝边部在贴20mm美纹纸，打胶，打胶后，撕掉美纹纸。
a、 墙板上墙后假如胶缝（密封槽口）较深可用聚乙烯发泡垫杆填塞，但要保证耐候硅酮密封胶的施工厚度控制在3.5～4.5mm之间，太薄对保证密封和防止雨水渗漏不利，太厚了当胶受拉力时容易被拉断破坏，使密封和防渗漏失效。耐候硅酮密封胶的施工宽度不小于厚度的二倍或根据实际接缝宽度决定。
b、 耐候胶在接缝内要形成两面粘结，不要三面粘结，否则胶在受拉时容易撕裂，将失去密封和防渗漏作用。为防止形成三面粘结，在耐候胶施工前用无粘结胶带施于缝隙的底部，将
缝底与胶分开。
7幕墙清洁整理
a、石材幕墙构件等应制定保护措施，不得使其发生碰撞变形、变色、污染等现象。
b、施工中应及时清除石材幕墙及其构件表面覆盖的粘附物。
c、应采用高压水冲洗表面，也可用水和刷子清理，严禁用溶剂型的化学清洁剂清洗石材。
四、质量标准
石材幕墙安装的允许偏差和检查方法应符合表1的规定。为保证石材幕墙的施工质量，施工前先进行干排石材，在施工的每一道工序都要进行样板施工，待项目部和监理检查验收通过后再全面镇开始施工。
表1石材幕墙安装的允许偏差和检查方法
项次
项 目
允许偏差/mm
检查方法
光面
1
幕墙垂直度
幕墙高度≤30m
10
用经纬仪检查
2
幕墙水平度
3
用水平仪检奁
3
板材立面垂直度
3
用水平仪检查
4
板材上沿水平度
2
用lm水平尺和钢直尺检查
5
相邻板材板角错位
l
用钢直尺检查
6
幕墙表面平整度
2
用垂直检测尺检查
7
阳角方正
2
用直角检测尺检查
8
接缝直线度
3
拉5m线，局限性5m拉通线，用钢直尺检查
9
接缝高低差
l
用钢直尺和塞尺检查
10
接缝宽度
1
用钢直尺检查

五、成品保护措施
石材质脆易碎，遇碰撞、高温容易破损；如有铁锈则被污染。石材破损后难以修复，所有在施工期间必须采用措施保护已竣工的石材幕墙。
a、加强现场监管，防止拆脚手架、吊篮碰撞墙面。
b、在墙面附近进行电焊或使用其他热源，必须采用遮挡措施。
六．安全注意事项
1）作业人员入场前必须经入场教育考试合格及保险生效后方可上岗作业；
2）作业人员进入施工现场必须戴合格的安全帽，系好下额带，锁好带扣；
3）作业人员严禁酒后作业，严禁吸烟，严禁在施工现场追逐打闹；
4）登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用，穿防滑鞋，把手头工具放在工具袋内；
5）施工中使用的电动工具及电气设备，均应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2023的规定；
6）脚手架的搭设、拆除、施工过程中的翻修，必须由持证专业人员操作。脚手架搭设应牢固，经验收合格后才干使用。
