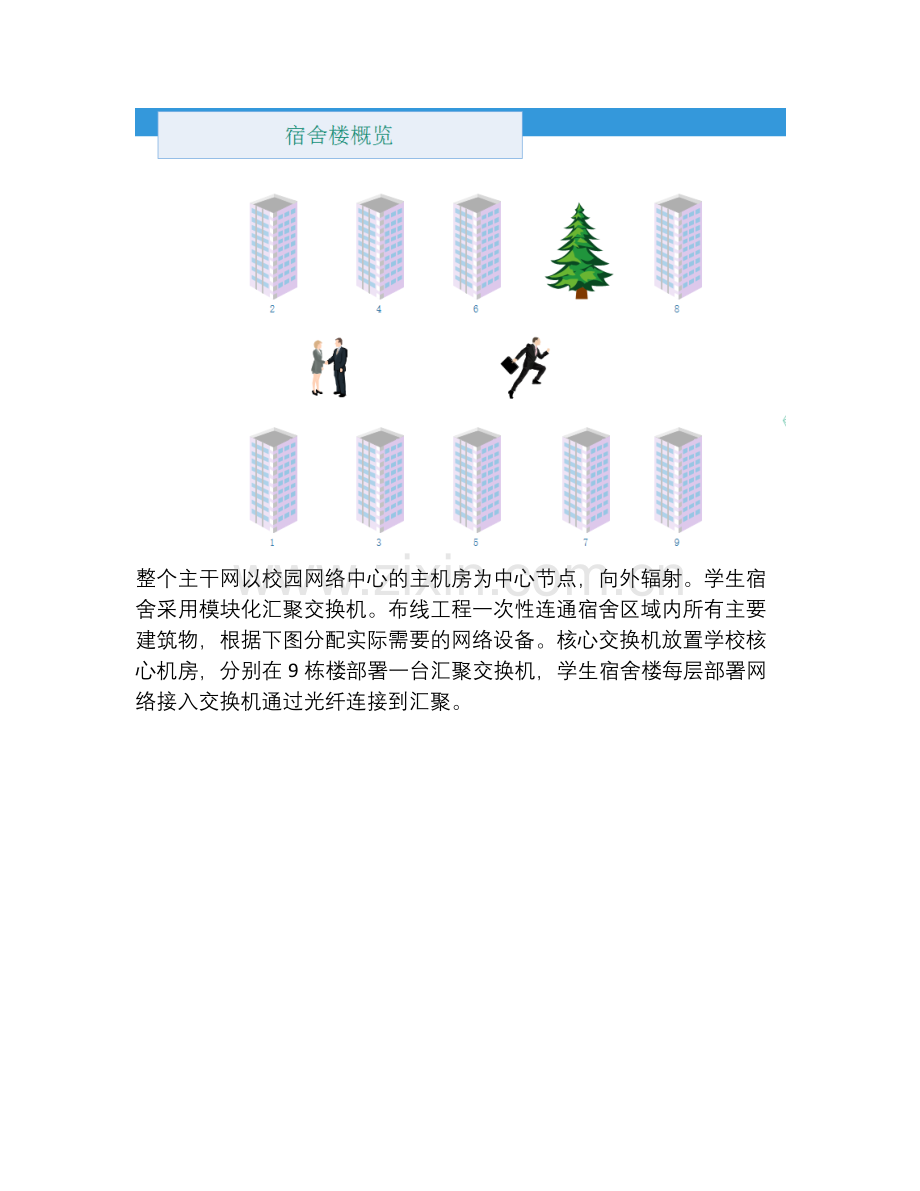

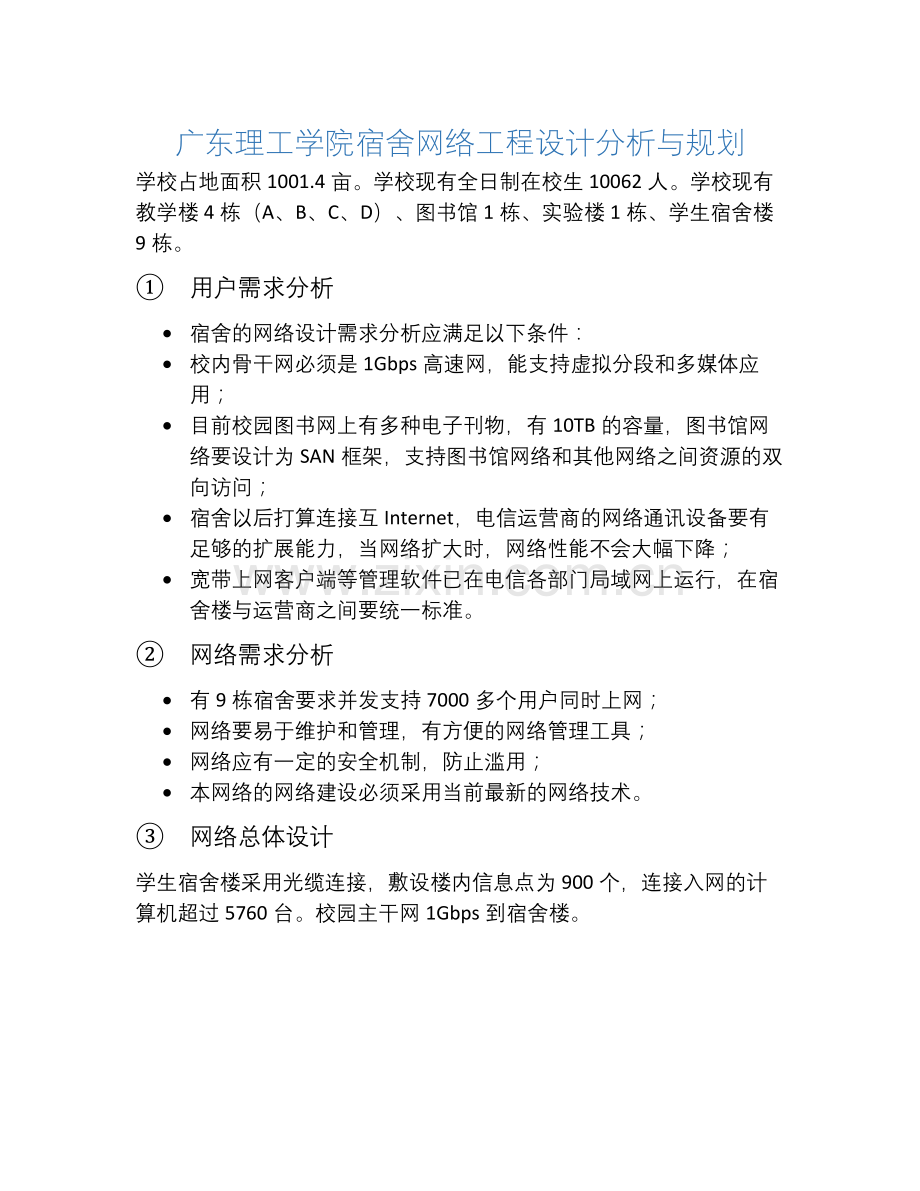

广东理工学院宿舍网络工程设计分析与规划学校占地面积1001.4亩。学校现有全日制在校生10062人。学校现有教学楼4栋（A、B、C、D）、图书馆1栋、实验楼1栋、学生宿舍楼9栋。用户需求分析 宿舍的网络设计需求分析应满足以下条件： 校内骨干网必须是1Gbps高速网，能支持虚拟分段和多媒体应用； 目前校园图书网上有多种电子刊物，有10TB的容量，图书馆网络要设计为SAN框架，支持图书馆网络和其他网络之间资源的双向访问； 宿舍以后打算连接互Internet，电信运营商的网络通讯设备要有足够的扩展能力，当网络扩大时，网络性能不会大幅下降； 宽带上网客户端等管理软件已在电信各部门局域网上运行，在宿舍楼与运营商之间要统一标准。网络需求分析 有9栋宿舍要求并发支持7000多个用户同时上网； 网络要易于维护和管理，有方便的网络管理工具； 网络应有一定的安全机制，防止滥用； 本网络的网络建设必须采用当前最新的网络技术。网络总体设计学生宿舍楼采用光缆连接，敷设楼内信息点为900个，连接入网的计算机超过5760台。校园主干网1Gbps到宿舍楼。整个主干网以校园网络中心的主机房为中心节点，向外辐射。学生宿舍采用模块化汇聚交换机。布线工程一次性连通宿舍区域内所有主要建筑物，根据下图分配实际需要的网络设备。核心交换机放置学校核心机房，分别在9栋楼部署一台汇聚交换机，学生宿舍楼每层部署网络接入交换机通过光纤连接到汇聚。采用有限和无线网络混合建构，方便学生移动上网学习和办公。学生和教师宿舍子网主要是通过100M接入层交换机实现互联。网络设备选型和配置综合布线方案（1）经济性在一定资金资源下，建立一个高水平、完善的计算机网络。当前先进性、未来可扩展性和经济可行性结合起来，实现较高的总体性能价格比。（2）灵活性所有信息系统皆采用相同的传输介质和物理星型拓扑结构，因此所有的信息通道都是通用的。另外系统组网也可以灵活多样，甚至在同房间可有多用户终端，为用户组织信息提供了必要条件。（3）可靠性综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息通道，每条通道都采用专用的仪器校核线路衰减、串音、信噪比，以保证电气的能力，因而不会造成信息的交叉干扰。（4）冗余性在整个校园网的设备选择及综合布线中，为了方便今后的扩展，各层交换机都至少留了三个以上的备用端口，冗余的端口为今后宿舍楼进行扩展都十分的方便，在综合布线的垂直主干道布线中，布线中采用了两条主干道，都充分的考虑到网络冗余，为日后网络的管理与维护都提供了便利。
