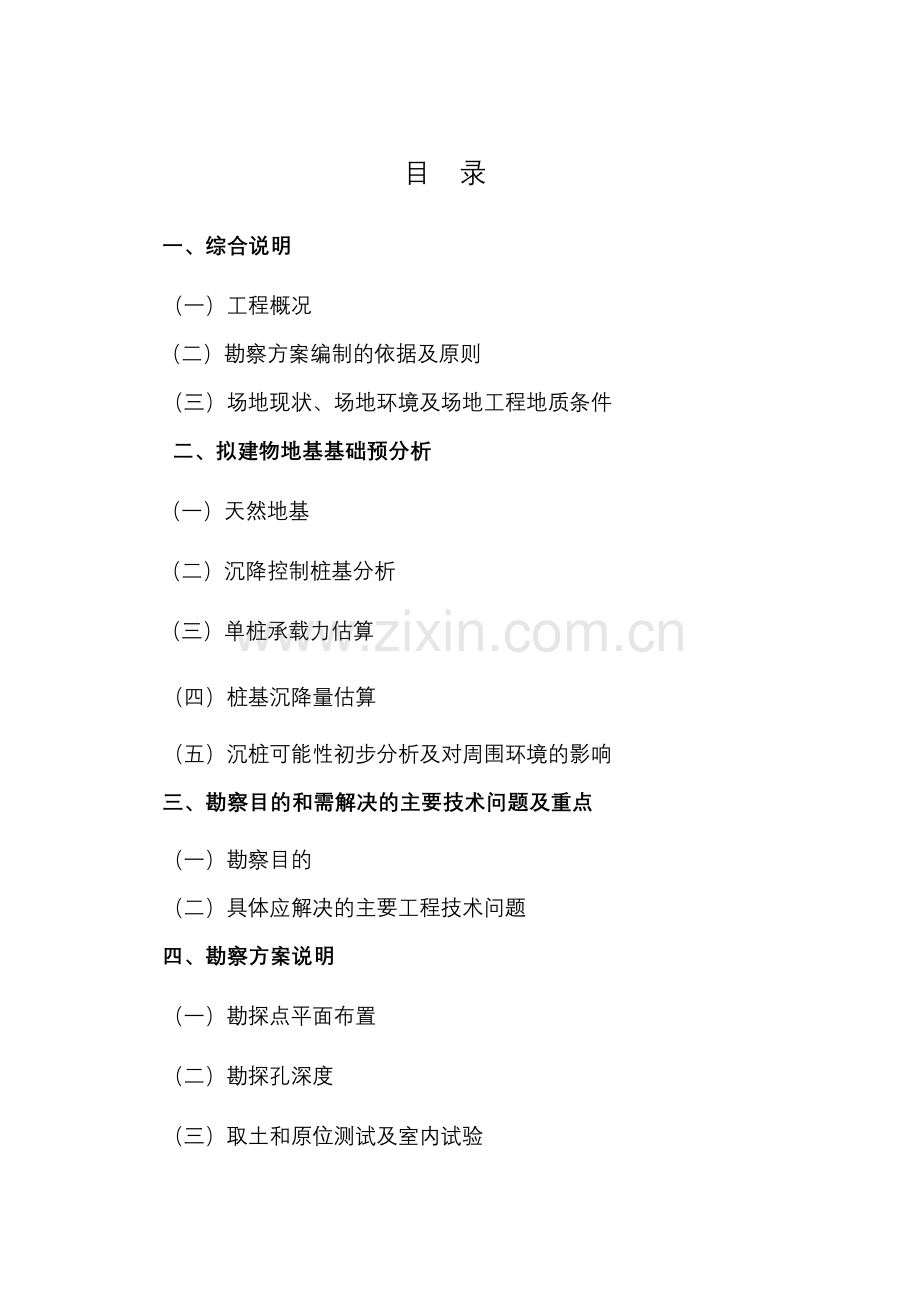

目 录一、综合说明（一）工程概况（二）勘察方案编制的依据及原则（三）场地现状、场地环境及场地工程地质条件 二、拟建物地基基础预分析（一）天然地基（二）沉降控制桩基分析（三）单桩承载力估算（四）桩基沉降量估算（五）沉桩可能性初步分析及对周围环境的影响 三、勘察目的和需解决的主要技术问题及重点（一）勘察目的（二）具体应解决的主要工程技术问题 四、勘察方案说明（一）勘探点平面布置（二）勘探孔深度（三）取土和原位测试及室内试验（四）测量（五）室内土、水试验项目五、预期成果（一）勘察报告书的主要章节（二）附图、表六、质量保证措施与施工措施（一）勘察方案实施的质量保证措施（二）施工措施 七、技术与管理力量配备 八、安全保证措施 九、勘探工作进度计划 十、配合服务事项 十一、工程勘察费预算附件及图表1. 勘探点平面布置图（1：1000）(附图1)2. 拟建建（构）物性质一览表（附表1）3. 勘探工作量一览表（附表2）4. 地基土物理力学性质原位、室内试验项目、数量一览表（附表3）5. 工程勘察进度计划表（附表4）6. 工程勘察费用预算明细表（附表5）7. 所收集的临近工程地质资料（附件1附件2）一、综合说明（一）工程概况 拟建“湖北省沙洋广华监狱扩建”工程位于广华五七大道以北、商品住宅楼以东。建设规模约54000平方米，工程投资约8千万元。根据工程招标文件，本工程主要由1、11号楼（45层）、2、3、9、10、12号辅助楼（23层）和4、5、6、7、8号监舍（4层）及13、14、15号生产车间（2层）组成；1、11、13、14、15号楼为框架结构，控制沉降复合地基或桩基础，辅助楼为独立基础或条基。建设单位为湖北省沙洋监狱管理局。有关本次勘察投标各拟建建筑物性质详见拟建建（构）筑物性质一览表。(二) 勘察方案编制的依据及原则1、勘察方案编制的依据(1)建设方提供的项目招标文件和电子版建（构）筑物总平面布置图(1：1000)、场地地形图(1：1000)；(2)搜集临近场地的工程地质资料；(3)现场踏勘所了解的场地情况及场地环境；(4)现行国家及地方有关规范和标准，见表1： 本工程应执行的勘察技术规范、规程和标准一览表 表1 规范类别规范名称规范编号湖北省地方标准建筑地基基础技术规范（DB42/242-2003）岩土工程勘察工作规程（DB42/169-2003）建筑地基基础设计规范（GB50007-2002）国家标准岩土工程勘察规范（GB50021-2001）建筑抗震设计规程（GB50011-2001）工程测量规范（GB50026-93）土工试验方法标准（GB/T50123-1999）工程建设标准强制性条文（2002 版）行业标准 静力触探技术标准（CECS04:88）高层建筑岩土工程勘察规程（JGJ72-2004）建筑桩基技术规范（JGJ94-2008）建筑基坑支护技术规程（JGJ120-99）建筑地基处理技术规范（JGJ79-2002）国家计委、 建 设 部工程勘察设计收费管理规定计价格（1992）10 号工程勘察收费标准（1992 修订本）2、勘察方案编制原则(1) 勘察技术设计方案应在预期勘察成果的完整性和准确性的基础上，满足本工程地基基础设计与施工、基坑围护与降水设计、抗震设计等方面的要求；(2) 根据附近地区工程勘察资料及有关建筑经验，针对本工程拟建建筑物性质及设计要求，对地基基础、桩基持力层等进行详细的预分析评价，按上述规范、规程和标准合理布置勘察工作量；(3) 本着“技术先进、经济合理”的原则，采用钻孔取土、静力触探试验、标准贯入试验及室内土工试验等多种勘测技术手段进行综合勘察，获得各种有效的地质参数和完整的勘察资料，经过综合分析后提供完整、准确的勘察成果，以满足拟建工程设计及施工的要求。（三）场地现状、场地环境及场地工程地质条件1、场地现状、场地环境据现场踏勘，拟建场地位于广华五七大道以北、已建商品住宅楼以东，拟建场地基本平整，地面标高30.0m左右，“三通一平”基本实现，具备施工条件。2、场地工程地质条件根据拟建场地所处的地理位置，我单位搜集的已建邻近场地工程的勘探资料，并对该工程勘察资料进行综合分析，基本上掌握了这一地区在深度20范围内的地基土分布情况，详见下表2。表2层号土层名称层底埋深(m)层厚(m)耕植土0.60.6褐黄灰黄色粉质粘土1.30.7灰色淤泥质粉质粘土5.23.9灰色粉质粘土9.44.2灰色粘质粉土14.95.5粉细砂未揭穿未揭穿根据收集的地质资料分析：预估本拟建场区地基土具有如下特征：(1) 拟建场地第层耕植土，由原地形图和查阅历史河浜图中反映场地内无暗塘和暗浜分布。(2) 拟建场地第层褐黄灰黄色粉质粘土，静探Ps值1.0Mpa，可塑状，中等压缩性；地基承载力设计值及特征值分别约95kPa和75kPa，是低层建筑良好的天然地基持力层。(3) 第层灰色淤泥质粉质粘土，流塑状态，高压缩性，静探Ps值为0.4Mpa，厚度较大，软弱下卧层。(4) 第层灰色粉质粘土，可塑状态，中等压缩性，静探Ps值为1.1Mpa，可选作为良好的粉喷桩基持力层。(5) 第层灰色粉质粉土，饱和，可塑，高压缩性，静探Ps值为0.8Mpa，工程性质一般。(6) 第层粉细砂，饱和,中密，中等压缩性，静探Ps值为7.5Mpa，标准贯入击数为20击,未揭穿，是良好的桩基持力层。3、地下水 根据邻近场地勘察实测地下水埋藏深度，结合场地地形特征，拟建场地浅部地下水属潜水类型，埋藏较浅，常年地下水位埋深为 0.5m 左右。经踏勘了解，场地周围无污染源，且据邻近工程勘察报告水分析资料，初判拟建场地地下水对混凝土无腐蚀性。鉴于本工程基础均埋置于地下水位以下，因此，需对场区内的地下水进行水质分析，判定其对混凝土有无腐蚀性。4、场地地震效应 根据国家标准建筑抗震设计规范（GB500112001）有关规定，拟建场地的抗震设防烈度为6 度，设计基本地震加速度值为 0.05g，设计地震分组为第一组，反应普特征周期为0.35，本场地地基土为中软弱土,属类场地，属于抗震一般地段,但基本属稳定场地，仍可考虑作为适宜建筑的一般场地。二、拟建物地基基础预分析（一）天然地基该场地层褐黄灰黄色粉质粘土，土质较好，层厚0.7m ，地基承载力设计值、特征值分别为100kPa、80kPa（按条形基础，埋深1.5m，宽度1.5m，地下水位0.5m），是拟建建筑荷载较轻的综合楼良好天然地基持力层，但存在软弱下卧层，建议可考虑喷粉桩进行处理。（二）沉降控制复合桩基分析 根据设计意图，拟建1、11、13、14、15号楼拟采用沉降控制桩基基础，可选用第层灰色粉细砂作为桩基持力层。可选用400mm预应力管桩，据初步估算，能满足荷载及变形要求。（三）单桩承载力估算(1) 确定各土层的桩侧摩阻力特征值fsia和桩端端阻力特征值fpa值见下 表3。fsia与fpa值表表3层序地层名称静探 Ps平均值(Mpa)预应力管桩fsia(kPa)fpa(kPa)褐黄灰黄色粉质粘土1.015灰色淤泥质粉质粘土0.46m 以上 106m 以下 15灰色粉质粘土1.120(15)灰色粉质粉土0.815 粉细砂7.5241500(2)估算单桩承载力桩基单桩垂直承载力设计值估算见下表4：表4建筑物名称或 编号层数(层)基础 埋深(m)桩型桩规格mm桩长(m)桩端入 土深度(m)持力层单桩竖向 承载力设 计值Rd(kN)单桩竖向 承载力特 征值Ra(kN)1、11# 综合楼1315车间251.5管桩40020250管桩40025300（五）沉桩可能性初步分析及对周围环境的影响由拟建场地的地层结构分析，当采用预应力管桩，以第层作持力层时，由于其上部多以软弱粘性土为主，沉桩应比较顺利。因打入桩施工对周围环境要求较高，根据本工程实际情况，可选择静压桩，并设置好砂井，先施工邻近道路、附近有建筑的沿线桩，再施工中间部分，以减少打桩产生挤土效应所带来的不利影响。三、勘察目的和需解决的主要技术问题及重点（一）勘察目的本次勘察主要为查明勘探深度范围内地层分布特征及其土层物理力学性质，查明暗浜等不良地质现象及浅层饱和砂土、砂质粉土液化判别及所需的工程地质资料和参数，并为设计、施工提供所需的资料。（二）具体应解决的主要工程技术问题1、根据工程性质，对拟采用的桩基方案进行分析评价，推荐适宜的桩基持力层、桩长及桩型，提供桩基计算参数，估算单桩竖向承载力及预估桩基沉降量，在进行技术经济比选的基础上，提供推荐意见。2、根据抗震设计的有关要求，提供场地类别及评价20m深度范围内地基土是否存 在液化可能性。若液化则需提供液化指数及液化强度比。3、根据地形图，拟建场地未发现明浜存在，因此在施工时着重查明暗浜（塘）及其它不良地质现象分布（走向、深度、宽度等）规律。4、调查场地及其邻近区域有无地下水污染源，在拟建场地内取地下水样作水质分析，查明地下水对混凝土有无腐蚀性。综上所述：对于本工程应查明暗浜（塘）及地下障碍物的深度和分布范围，尤其对于本工程拟采用的桩基工程，在桩型和桩基持力层的选择以及桩基沉降量控制上最为关键，故第层和其下卧层是本工程研究的重点。四、勘察方案说明（一）勘探点平面布置1、按国家规范岩土工程勘察规范有关规定。“摩擦型桩基勘察点间距宜为2035m”，结合拟建建筑物的平面形状和尺寸，基本沿建（构）筑物周边角点布孔，以控制整个场地,采用经济合理的勘探手段和合理的工作量来满足设计和规范要求为原则。2、当相邻勘探孔揭露的地层情况变化较大、影响桩基设计或施工方案选择时，根据工程建设规范岩土工程勘察规范之要 求，应适当增加勘探孔。3、根据国家规范岩土工程勘察规范之要求（适当提高原位测试孔的比例，且不宜超过 2/3），本工程共布置 18只钻探孔和 76只静探孔。4、本次勘察工程取 2 组地下水样进行水质试验。（二）勘探孔深度 勘探孔深度确定原则：为便于今后设计单位进行基础设计及方案比选，勘探孔深度应根据桩端可能的最大入土深度及压缩层厚度综合考虑。 a、一般孔：孔深为可能的桩端最大入土深度下35m。 b、控制孔：到达桩端压缩层厚度以下不小于12m。根据以上原则本工程中一般性孔深定为20.0m，控制性孔深25.0m。 各勘探点具体情况详见勘探点平面布置图。（三） 取土和原位测试及室内试验1、取土的间距、数量及有关要求按照国家标准岩土工程勘察规范(GB500212001)规定“取土数量应根据钻孔数量，地基土层的厚度和均匀性等确定。每一主要土层原状土试样或原位测试数据不应少于 6 个（组）”以及“桩基压缩 层范围内，各主要粘性土层的压缩试验指标数均不宜少于 6 个”的规定，每一钻孔中厚度不足 3m 的土层取样数量不得少于 1 个，厚度 3m以上的土层取样数量不得少于 2 个。根据场区内预测地基土的构成，厚度和土层均匀性，厚度较大的土层取土间距可适当加大，相邻钻孔取土深度错开，以保证土样具有代表性。各层取土间距、数量和标贯数量(段次)见下表（表 5）。各土层取土间距、数量和标贯段次数量一览表 表5层 号土 层 名 称一般厚度（m）取土间距（m）取土数量（筒）标贯数量（段次）耕植土0.6褐黄灰黄色粉质粘土0.70.51818灰色淤泥质粉质粘土3.91.53636灰色粉质粘土4.2 1.518 18灰色粉质粉土 5.51.52.03636合计14.9108108 本次钻探取样采用自由活塞敞口取土器，针对不同土层特性分别采用静压法或锤击法取土，采取原状土试样质量等级为级，钻探采用xy-1型钻机。现场勘察期间，要确保取土深度位置准确，取土质量符合规范要求，土样取出后立即蜡封，严禁日晒雨淋，做好防压、防震措施，一星期内须及时送往实验室进行试验，运送时尽量避免振动。2、原位测试（1）标准贯入试验 结合地区的规范和工程经验，标贯试验一般在砂土和粘性土中进行。若20m深度范围内如遇饱和砂土，需判定其地基土液化可能性（液化时需提 供强度比、液化指数和综合分析判定液化等级），标贯间距定为1.01.5m，第层间距一般定为2.03.0m。共在18个取土标贯孔中进行标贯试验。（2）静力触探试验（单桥） 为选择桩基持力层、提供桩基承载力参数及浅层粉土、砂土液化判别。根据随深度变化的试验连续曲线进行地基土层划分，并根据比贯入阻力，按相关公式估算地基承载力及单桩承载力参数，评价沉桩的可能性及浅层粉土、砂土液化判别。3、室内试验项目样数 采取土样应保证每层土的数量符合规范要求，同时，各土工试验项目子样数也应符合规范要求，目的是为了对试验结果数据进行统计分析，给出最大、最小、平均值及均方差和变异系数等。本次采取原状土样共 108 只，扰动样 54 个。各取土孔中采取土样分配情况详见地基土物理力学性质原位、室内试验项目、数量一览表（附表 3）。（四）测量1、定点放样勘探孔（钻探、静探孔）在施工前按照勘探平面布置图，根据场地界桩，利用经纬仪、钢卷尺等手段将各勘探孔进行实地放样。考虑场区地块面积较大，必要时，可采用全站仪进行放样，以确保放点位置正确。2、标高测定 所有钻探孔均按市设统一水准点（85高程）为基准点，进行孔口标高测量，回路闭合差满足测量精度要求。3、地下水位测量在野外工作全部结束 24 小时后，测量稳定水位，并在勘探施工全部结束后统一对勘探孔稳定水位进行测量。（五）室内土、水试验项目1、土工试验:根据本工程性质以及设计需要，确定以下土试项目： 根据本工程性质，确定土工试验项目如下： 物理性试验：W、G、粘性土 Wp、WL，粉性土、砂土或 Ip12 的粘性土进行颗粒分析等。 力学性试验a、常规固结试验：提供压缩系数表、ep 曲线。b、直剪固快：提供各土层土样的 C、值的峰值。2、水质分析试验在 K1 和 K90 孔中各取 2 套水样进行简分析，以判定地下水对混凝土的腐蚀性。 详见勘察工作量一览表（附表 2），地基土物理力学性质、室内试验项目、数量一览表（附表 3）。 五、预期成果（一）勘察报告书的主要章节1前言（1）工程概况（2）勘察使用的有关规范及标准（3）勘察目的和要求（4）采用的勘察手段及完成的工作量2.场地工程地质条件（1） 地形地貌和地面标高（2） 地基土的埋藏条件及工程地质特性（3） 场地地震效应分析（4） 地下水类型及相关参数（5） 暗浜及其它不良地质现象分布状况3.场地工程地质条件的分析与评价（1） 天然地基持力层的选择（2） 桩型与桩径的选择（3） 单桩竖向承载力估算A. 计算参数fsia与fpa值的确定 B. 单桩竖向承载力的估算（4） 桩基沉降估算（5） 沉（成）桩可能性分析及对周围环境的影响4.勘察结论与建议（1） 结论A. 对场地勘探深度的地基土的划分、空间分布及工程性质作出结论B. 对场地地形地貌、地基土类别作出结论C. 对场地不良地质现象的分布范围及性质作出结论 D. 对地下水埋藏条件及对砼的腐蚀性作出结论（2） 建议A. 通过技术、经济性分析后，选择合理的复合桩基持力层、桩型、桩径、入土深度等，并对单桩承载力作出估算，并对复合桩基施工注意事项作出建议。B. 提供岩土参数建议值C. 对暗浜、地下障碍物等不良地质现象处理方案的建议。（二）附图、表1、勘探点平面位置图2、工程地质剖面图3、钻孔柱状图4、静力触探试验曲线及成果表5、常规及特殊土工试验成果表六、质量保证措施与施工措施投入与本工程相匹配的技术力量和机械设备，组织精干的领导班子，我单位具有完善的质量保证体系，在施工过程中将严格执行有关的质量管理文件、专业规程及技术规定，保证工程勘察质量创优。(一)勘察方案实施的质量保证措施1、项目质量目标 本项目实施的计划质量目标为：在满足技术规范、设计及审图要求的前提下，项目质量达到优良等级；2、质量保证措施 贯彻执行我单位所建立的ISO9002质量保证体系，严格执行有关规范规程的技术要求。 切实抓好勘察全过程的质量管理，执行事先指导、中间检查、成品校审等制度。 树立质量第一、服务第一的思想，严格抓好各道工序间的过程控制，确保各工序质量，保证勘察第一手资料的真实可靠。 加强信息收集、反馈工作，及时掌握现场施工情况，与建设方及设计方及时沟通，将有关意见要求及时反馈到现场。3、项目资源配置及施工组织措施 组织本单位富有经验的工程技术人员和技术工人队伍承担本工程的勘察工作；组成以部门领导、工程负责人为主的现场领导小组，负责现场技术、钻探、测试、安全和生活等各项工作，协调各方面关系。 实施技术负责人全权负责的项目负责人项目管理制度，由项目负责人负责组织、协调本项目有关事宜。 安排负责本工程的技术人员见下表(表 6)：本工程主要技术人员一览表表6序岗位人数(人)职称1技术审核1高级工程师2项目负责人1工程师3现场地质编录2助工或技术员4原位测试记录2 技术员5工程测量1助工共计7注：负责室内试验的技术人员另行安排。（二）施工措施1合理安排施工顺序，为了事先有目的地了解土层特征（特别是夹砂层），可先施工静探孔，后施工取土孔。并与勘察方案中收集到的附近地层资料进行对比，及时合理地对勘察方案进行适当调整或修改。2本工程取土孔深度为 2025m，选用 xy-1 型钻机施工，采用泥浆护壁、110mm 螺纹钻头钻进，钻进每个回次按各取土位置确定，但均不得大于 2m。3采活阀取土器重锤少击法采取土试样品，深部则用孔底锤击法取样。4野外钻探编录由专业编录人员或技术人员担任，应按回次描述，对浅部厚度大于 50cm 的粉土、粉砂层应单独分层，并详细描述。5标准贯入试验采用 63.5kg 穿心锤贯入器，自由落距 76cm，先预击 15cm， 然后每打 10cm 计数一次，最后以 30cm 计总击数。标贯试验应连续击打，当 30cm 总击数大于 50 击时，记录 50 击的贯入度。6静力触探选择 MJ-型静探机施工，为保证静探孔的垂直度，施工前应对每根探杆的弯曲度进行检查，剔除不合格探杆。开压前和贯入过程中需始终保持静探机处于水平状态。七、技术与管理力量配备1.根据本工程勘察工作量、工期及场地的要求，投入野外施工组有： 本工程投入班组一览表 表 7序班组名称数量（个）人数(人)1钻探班282原位测试班283测量组134土工试验组110共计6292. 投入本工程的主要机具、配套设备、仪器投入机具设备一览表表8序设备名称设备型号数量(台/套)备注1工程钻机Xy-122泥浆泵BW-16023静力触探仪MJ-24静力触探记录仪LMC-D31025经纬仪J6 或其它16水准仪DS31共计103. 机械设备保证措施 所有仪器设备均进行计量论证，并按我单位有关规定定时进行校验、检验，合格后方能投入使用。 作业过程中技术、质量管理部门跟踪检查、督促保养，对出现不合格仪器设备及时封存或撤离。 所有操作人员须培训合格并具有相应岗位的上岗资格。 八、安全保证措施1. 严格执行国家、湖北省及我单位的安全生产、文明施工有关规章制度。现场设置兼职安全员，监督、管理安全事务。2. 各项工种作业人员持证上岗，并做好安全教育工作。3. 抓好现场作业的文明施工管理，坚持勘察作业不扰民、不破坏、低噪音的原则。保持作业现场环境卫生，作业完成后现场不留洞、坑等影响安全的隐患。4. 机械设备在进场前必须做好设备安全检修工作。 九、勘探工作进度计划本单位接到开工通知后即进场勘探，自进场日期起算，野外施工10个日历内结束，野外施工结束后5个日历天提交勘察报告，总计工期15天。详见工程勘察进度计划表（见附表4）十、配合服务事项1. 凡有关需要提供配合和服务事宜，本单位积极给予提供，服务于工程建设全过程。2. 现场施工条件尽可能立足于自己联系解决，减少建设单位麻烦。3. 野外勘探过程中，做到文明、安全施工，如发现异常情况及时与建设单位、设计单位联系。4. 随时提供岩土工程咨询服务，积极参加施工验槽。 十一、工程勘察费预算根据国家发展计划委员会、建设部1992年颁发的工程勘察设计收费标准进行预算，具体各项预算见附件5。拟建建（构）筑物性质一览表附表1编 号工程或项目名 称建筑面积（M2）结构 类型层数或 高度（M）跨度（M）（柱间 距M）基础设计设计标高特殊设施 设备或特 殊要求）沉降敏感 性，是否作 沉降计算备注形式埋深（M）材料荷重室内（M）室外（M最大一般监控中心框架4教学楼框架5食堂、会见楼砌体2卫生所砌体3入监队砌体2监舍砌体4生产车间框架2相关说明：勘 探 工 作 量 一 览 表附表：2深度(m)钻探 孔(只)标贯 孔(只)静探 孔(只)轻便 触 探 孔(只)十字 板 试 验 孔(只)小钻 孔(只)波速试验抽(压,注)水试验孔 口 测 量(只)取 地 下 水(件)单孔(只)跨孔(组)单孔(只)(组)153094220462518累 计个1876942m备 注视野外揭露的具体地层情况可作适当调整。地基土物理力学性质原位、室内试验项目、数量一览表附表: 3地层原位测试室内试验层序名称层底深度(m)一般厚度(m)标准贯入(点)静力触探(个) 十字板(点) 波速(点) 注水试验(点) 土样数量(个) 颗粒分析(个) 含密水度量比重(个) 液塑限(个) 固结试验强度试验渗透水分析KO试验(个)常规固结(个) 高压固结(个) 固结系数(个) 固结快剪(个) 无侧限 (个) 静三轴垂直(个) 水平(个) 地下水(个) 地表水(个) 不不固排结水(个) 固不排结水(个) 固排结水(个) 耕植土0.60.6褐黄灰黄色粉质粘土1.30.7187418181818182灰色淤泥质粉质粘土5.23.936743636363636灰色粉质粘土9.44.218741818181818灰色粉质粘土14.95.518743636363636灰绿色粉砂367454总数量(或孔深M )12674108541081081081082备注视野外揭露的地层变化情况，具体测试项目数量可酌情调整。工程勘察进度计划表附表 4序号工期天数项目123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 301施工准备(踏勘等)2定孔测量3设备进场4钻探试验(取土标贯)5静力触探试验6小螺纹孔7其它8室内土工试验和水试验9内业整理资料、编写报告10审核、审定11晒图、打印和装订12提交成果资料1314151617181920备注工期以设备进场开始施工算起,15天提交成果资料。 附件5湖北省沙洋（广华）监狱扩建工程岩土工程勘察预算采用92年勘察设计收费标准：一、 工作量1) 、勘探孔数共94个。其中钻孔18个,触探孔76个。2) 、钻孔: 18*25米=450米3) 、触探孔: 76*20米=1520米二、 取费1、钻探1)、钻探孔数18个010米 18*10*24元/米=4320元1020米 18*10*31元/米=5580元2030米 18*5*36元/米=3240元 小计:13140元2)、泥浆护壁 13140元*50%=6570元3)、取土 原状样: 108组*26元=2808元 扰动样: 54组*10元=540元 小计:3348元4)、土工试验 原状样: 108组*95元=10260元 扰动样: 54组*2
