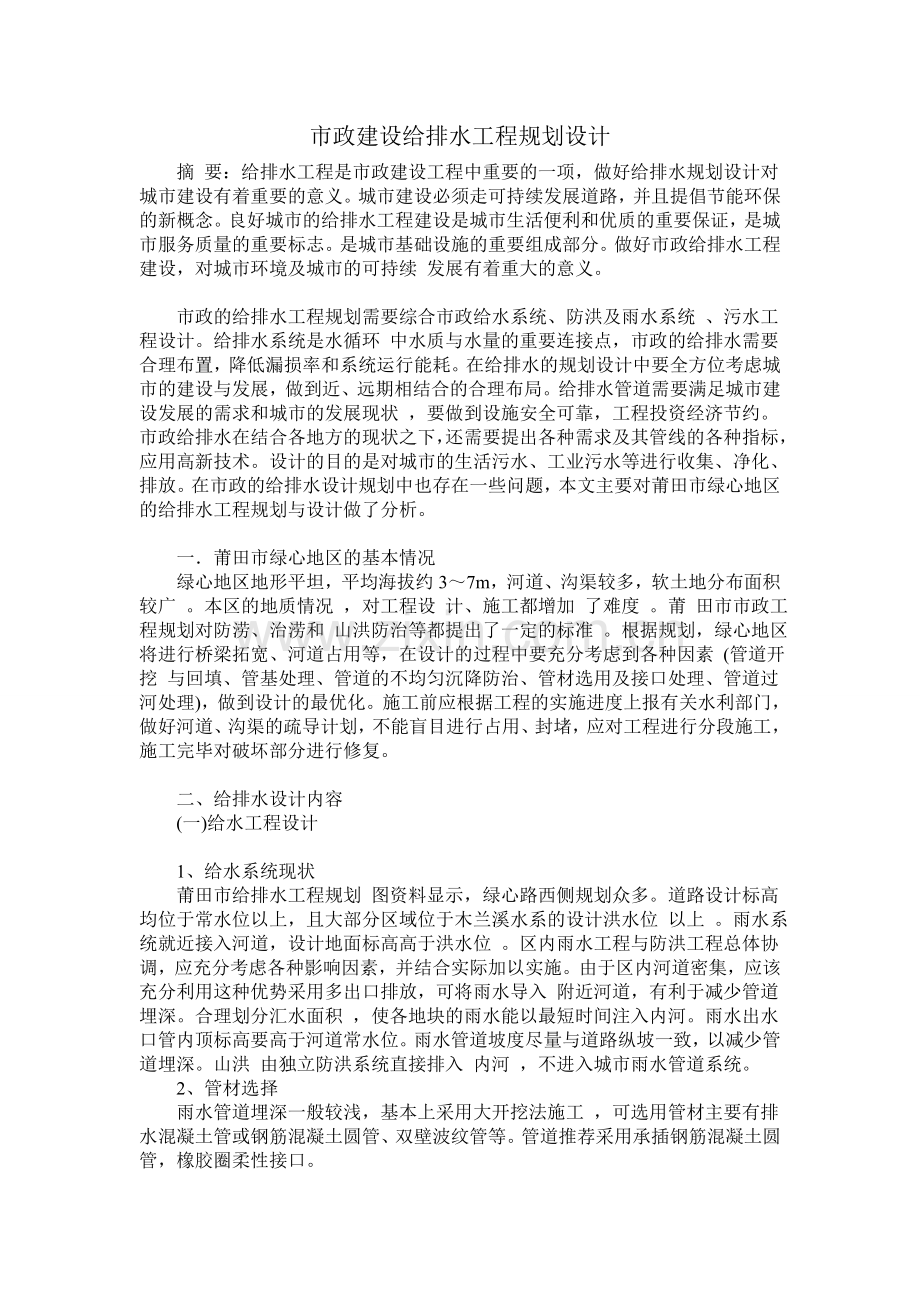

市政工程积水排水工程.doc

市政建设给排水工程规划设计摘 要：给排水工程是市政建设工程中重要的一项，做好给排水规划设计对城市建设有着重要的意义。城市建设必须走可持续发展道路，并且提倡节能环保的新概念。良好城市的给排水工程建设是城市生活便利和优质的重要保证，是城市服务质量的重要标志。是城市基础设施的重要组成部分。做好市政给排水工程建设，对城市环境及城市的可持续 发展有着重大的意义。市政的给排水工程规划需要综合市政给水系统、防洪及雨水系统 、污水工程设计。给排水系统是水循环 中水质与水量的重要连接点，市政的给排水需要合理布置，降低漏损率和系统运行能耗。在给排水的规划设计中要全方位考虑城市的建设与发展，做到近、远期相结合的合理布局。给排水管道需要满足城市建设发展的需求和城市的发展现状 ，要做到设施安全可靠，工程投资经济节约。市政给排水在结合各地方的现状之下，还需要提出各种需求及其管线的各种指标，应用高新技术。设计的目的是对城市的生活污水、工业污水等进行收集、净化、排放。在市政的给排水设计规划中也存在一些问题，本文主要对莆田市绿心地区的给排水工程规划与设计做了分析。一莆田市绿心地区的基本情况 绿心地区地形平坦，平均海拔约37m，河道、沟渠较多，软土地分布面积较广 。本区的地质情况 ，对工程设 计、施工都增加 了难度 。莆 田市市政工程规划对防涝、治涝和 山洪防治等都提出了一定的标准 。根据规划，绿心地区将进行桥梁拓宽、河道占用等，在设计的过程中要充分考虑到各种因素 (管道开挖 与回填、管基处理、管道的不均匀沉降防治、管材选用及接口处理、管道过河处理)，做到设计的最优化。施工前应根据工程的实施进度上报有关水利部门，做好河道、沟渠的疏导计划，不能盲目进行占用、封堵，应对工程进行分段施工，施工完毕对破坏部分进行修复。 二、 给排水设计内容(一) 给水工程设计1、 给水系统现状 莆田市给排水工程规划 图资料显示，绿心路西侧规划众多。道路设计标高均位于常水位以上，且大部分区域位于木兰溪水系的设计洪水位 以上 。雨水系统就近接入河道，设计地面标高高于洪水位 。区内雨水工程与防洪工程总体协调，应充分考虑各种影响因素，并结合实际加以实施。由于区内河道密集，应该充分利用这种优势采用多出口排放，可将雨水导入 附近河道，有利于减少管道埋深。合理划分汇水面积 ，使各地块的雨水能以最短时间注入内河。雨水出水口管内顶标高要高于河道常水位。雨水管道坡度尽量与道路纵坡一致，以减少管道埋深。山洪 由独立防洪系统直接排入 内河 ，不进入城市雨水管道系统。 2、 管材选择 雨水管道埋深一般较浅，基本上采用大开挖法施工 ，可选用管材主要有排水混凝土管或钢筋混凝土圆管、双壁波纹管等。管道推荐采用承插钢筋混凝土圆管，橡胶圈柔性接口。 (二) 雨水工程设计 1、防洪及雨水系统现状 绿心地区主要河道有北渠、梧梓河等。区域内水系发达，河网密布 ，形成四通八达的水网，区 内来水由沟渠汇集后通过涵闸排入外海 。莆田雨水规划图中，对该区域水系在排入木兰溪位置有规范的排水设施。2、 设计原则 根据 莆田市给水工程规划图进行给水工程设计。合理布置系统，降低系统运行能耗，降低漏损率。配水管道布置应充分考虑绿心地区的建设发展计划，做到近、远期结 合，干管布局合理。给水管道敷设满足管线综合的要求。 3、管道布置 供水管道沿绿心路布置，给水管道根据道路的路幅情况布置，尽量布置在道路西、北侧人行道或非机动车道下，且需保证每个地块至少有一根预留管。 4、管材选择 城市给水工程可利用的管材较多，目前国内常用的给水管材有球墨铸铁管、焊接钢管、连续浇铸铸铁管、预 应力钢筋混凝土管、玻璃钢管、钢骨架塑料复合管及聚乙 烯塑料管等。由于本工程给水管管径主要为DNIO00以下管 道，本设计给水埋地管主材首推球墨铸铁管 (橡胶圈接口)。给水管道穿越障碍物时 (如过河、铁路)推荐采用 焊接钢管，以提高管道的整体性和耐压性。在管材选择的 过程中还要选择管材附件，例如：给水阀门井、消火栓、管道支墩、排泥节点、排气阀等的选择要做到工程安全的最大化 。 (三)污水管道工程设计 1、污水系统现状 莆田污水工程规划 中，该区域规划有污水处理厂、提升泵站及污水干管 。规划的污水干管用提升泵站连通绿心路东西两侧的现状污水干管。 2、设计原则 根据规划，污水处理厂厂址位于绿心区域 ，污水管道应该满足周边污水收集 。莆 田市近期的现状是污水管道流至雨水管道。根据 莆田市污水工程规划图进行污水工程设计。污水管沿规划市政道路铺设，并且应该选择经济合理的路线，尽量避免穿越河道、铁路、高速公路等障碍物。道路排水体制采取雨、污分流制，污水集中处理排放。污水系统应结合道路布局、坡向等进行布局。 3、污水系统设计 污水管布置在车道下，污水预留支管间距不大于90m，且需保证每个地块至少有一根预留管。污水管管径据污水量、设计充满度及水力坡度确定。 4、施工方法 绿心地区地下水位较高 ，因此地基承载力较差 ，区内水田、河塘分布广泛，局部承载力更低。一般来说，管道开槽法施工深度限制在34m之间，如果深度太大，沟槽支护难度极大，且施工周期较长。根据 目前的常用施工方法，本设计考虑对于管径较小、埋深不大，便于开槽施工 的尽可能采取开槽施工。 5、管材选择 考虑到污水系统对管道的抗渗透性要求高，污水管道需要选用抗渗 性好 、具有一 定刚度 、能承受一定外压 的 管材。污水管道因施工工艺不同，相应选择的管材也不相同。管道推荐采用HDPE缠绕结构壁管，接 口采用热熔连接。管线的布局应该与道路或者是建筑平行，各种地下管线从道路边线向道路中心线方 向平行布置。 三、市政排水管道施工中的常见问题 （1）管道渗水 在实际进行排水管道的安装施工时，倘若使用了存有裂缝、劣质的管材，则难以保证其排水运行中的抗渗能力，从而引起渗漏、闭水试验不合格等问题。此外，市政排水管道的施工，对于地基的质量、强度有着一定的要求，一旦出现不均匀沉降，将造成管道开裂、破损、局部积水，也将引起渗漏。值得注意的是，不同材质、管线的排水管道，对于接口的施工质量、封堵时的严密度的要求较高，稍有偏差将引发漏水现象。 （2）回填土沉陷 对于市政排水管道的施工，倘若在向管槽内部回填土体时出现沉陷现象，则主要是由于回填土体的质量较差、压实机械的型号不匹配，如果没有实际处理，将引发更大幅度、规模的沉降，不仅会为后续的施工操作带来困难，同时也将加大管材上方的荷载，以致管道出现破损、变形。 （3）管道偏移、积水 长期以来，国内许多市政排水管道的施工，均会遇到管道反坡、偏移、积水的问题，若不及时加以调整、处理，不仅会为后续的生产操作带来困难，同时也将直接损害、破坏管材质量。究其原因，一般是由测量偏差、施工走样以及其他突发、意外状况所引起的，对于在限定范围以内的偏差稍加调整即可，而对于限定范围以外的则需要进行拆除、返工 。 （4 ）井体错位、变形 井体出现错位、变形，通常是由于施工中没有很好地测量、控制井口与井室的标高、中心坐标，进行墙体的砌筑施工时没能保证砂浆材料的饱满度而引起的，如不及时进行处理，将造成检查井的下沉、变形。此外，井盖的出厂质量、施工质量较差，铁爬梯的设计位置不科学，将直接损害到检查井的外观质量、使用功能。 四、市政排水管道施工中的质量保证措施 （一）开工前的技术准备 1、深入分析、研究工程图纸。 在实际进行市政排水管道的施工前，应组织有关的设计部门、施工单位、监理机构以及开发商协同完成图纸会审工作，全面了解、彻底掌握项目施工的质量要求、管材标准、检查井数量等信息、数据，并考虑具体开挖施工中的地下既有管线、地上既有构筑物的位置与地基土质情况，最后在施工现场布置、标注好需要保护的设施位置、桩号、水准点、水准高程参照点，为后续的测量、施工做好准备。 2、全面调查施工现场，做好故障排除工作。 项目施工前，在保证施工现场达到三通标准的同时，还应考虑管线走向及施工开挖工作面和堆土堆料所占场地与地形地貌、地物、交通问题等因素，并对项目施工有影响的因素进行统计记录，请相关单位及部门协助解决，认真解决管线与城市道路交叉的问题，确保项目顺利进行。 3、施工现场调查与故障排除后，进行测量放线。 施工放线对于排水工程的重要性不可忽视，应做好前期准备工作。在施工工期较紧的情况下，排水施工方应根据施工作业面迅速进场施工。绘出中线图后，确定井位坐标，以此为指导，在现场利用全站仪放出各个井位。打桩撒灰过程中应充分考虑中心线及边坡系数加宽带来的影响，及时在沟槽内设置支撑，确保施工安全。 （二）排水管道沟槽的开挖 排水工程进行沟槽开挖前要设置警示标志及安全标志，避免事故发生，同时要对地下管线进行勘察，与相关部门确认后施工，避免项目开挖造成管线损坏。在项目施工时，要设置临时排水措施，挖好排水沟，保证城市排水畅通。开挖坑基不能有雨水流入，如沟槽出现积水，会导致浮管的情况出现。施工过程中，水位应低于工作面，并保持 2 m 距离，地下水丰沛及雨天应及时利用抽水机抽水，确保施工质量。施工时，应考虑天气对项目的影响，减少坑基暴露时间，避免出现坑基变形。沟槽完工，施工单位检查无误后，会同监理部门统一验收并继续施工。 （三）管材质量的控制 合理选用施工管材，并全面检验。施工管材及配件厂商应符合标准。施工方材料工程师对进场管材质量要进行验证，如外观检查存在不确定性，要求对管材进行内、外压实验。施工管材要求经过专业实验室批量检验合格，并具备检验合格报告才能进场使用。 （四）管道的安装施工 排水工程下管阶段的质量控制。下管时要考虑中心线位置，管道边线通过细绳进行控制。下管过程主要通过吊车完成。为确保沟槽边坡稳定，吊车应与沟边保持 1 m 以上距离，采用吊钩及柔性吊索进行下管。整个过程要求有专人指挥完成，确定管子中心位置，实现平调轻放，保持基地管道稳定。在较为狭窄的区域进行施工时，机械不能进入，可以采取人工压绳下管的方式进行。出现架空下管时，应保持一定的安全距离。管道安装整个过程要保证管道垫稳，管底坡度符合要求，不会出现倒流水的情况，同时缝宽均匀，无杂质，管座混凝土坚实，与管壁结合紧密，用粗砂进行回填，保证密实度。项目砌井时要保证砂浆饱满、流槽顺畅、井壁尺寸达到标准。垫层和基础不能带水进行砌筑，基础几何尺寸及高程应达到设计要求，保证砌筑时混凝土强度符合标准。井墙砌筑时要求竖直并无通缝、灰浆饱满、砌缝平整，同时还要保证抹面压光，无空鼓及裂缝产生。保证踏步、井圈、井盖的安全性，安装要牢固，保证井圈安装时坐浆饱满，井盖与颈圈要相互配套使用，污水井踏步要做防锈漆处理。对于交通量大，车流多的道路要使用重型井盖，确保其安全性。 五、市政给排水设计规划中需要注意的问题 城市的给排水系统与城市的形象有着密切的关系，为了避免城市给排水建设问题的发生，必须做到设计规划方 案的合理并且安全可行。因此在做规划之前必须做好前期调查，从而使设计规划方案做到安全可靠。其次在管道设计过程中要避免管道的交叉，注重环境保护，在执行中才可 以做到各工程之间的相互协调。再次在规划中要取得政府的大力支持，从最根本的地方改变城市的环境，在规划时不 能盲 目进行 ，要获取多方的意见，做到规划 的科 学 性。最后，在建设的同时要注意对环境的修复，考虑多种因素，做到决策的科学性，坚持可持续发展的观念。在市政建设给排水工程规划设计中，要充分考虑各种因素，尽量做到经济发展、生态发展、社会发展相协调，避免片面地看问题。针对莆田市的规划方案，在规划设计 的过程中要考虑到各种影响因素，给水、排水、污水，管材，施工等都要考虑到设计方案中。由于市政给排水工程很大，因此也要考虑到造价的问题，才可以做到科学决策，确保给排水工程的顺利实施，使城市的量建设发展更加有序 ，促进人们生活环境的改善和城市的可持续发展。
