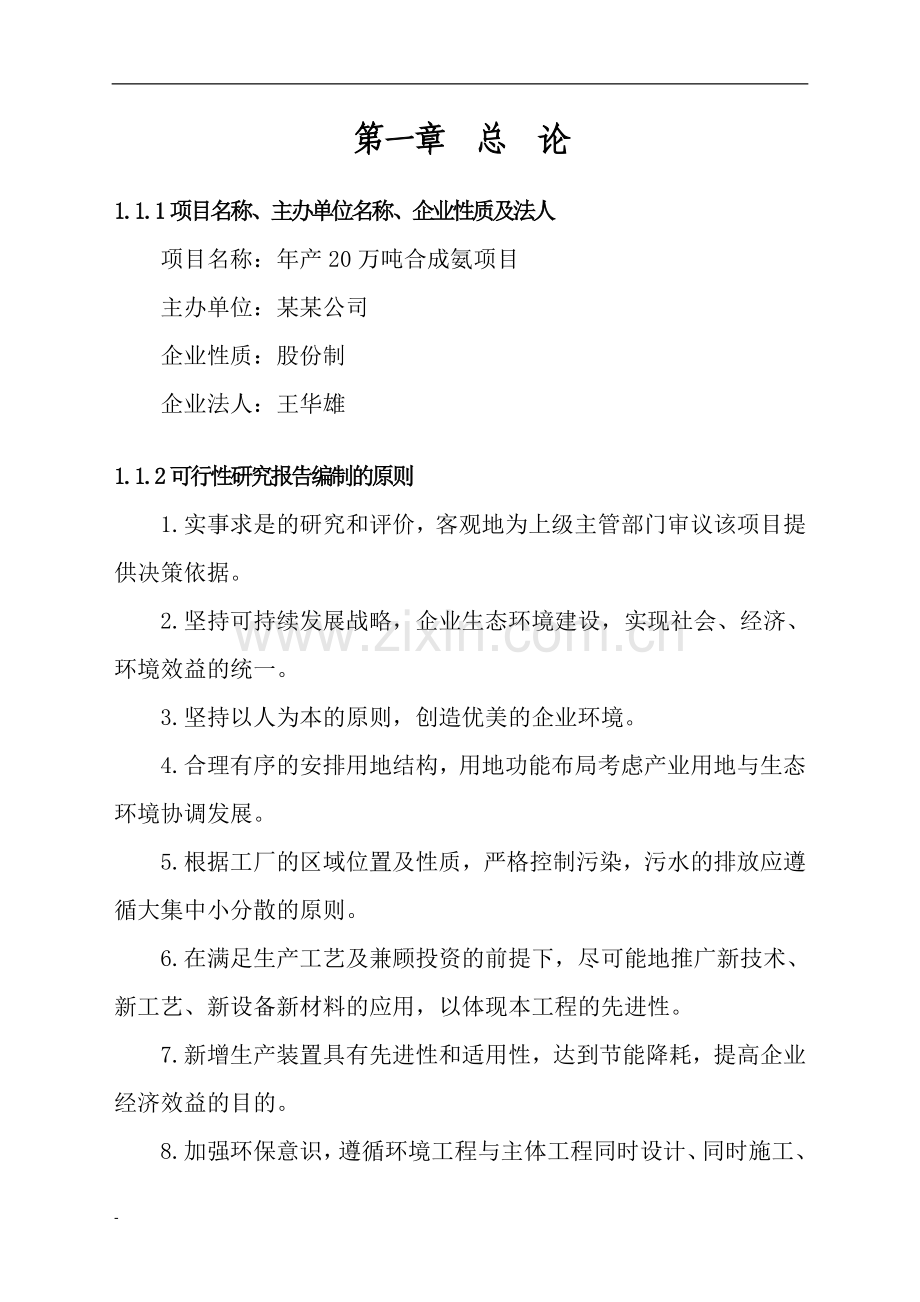

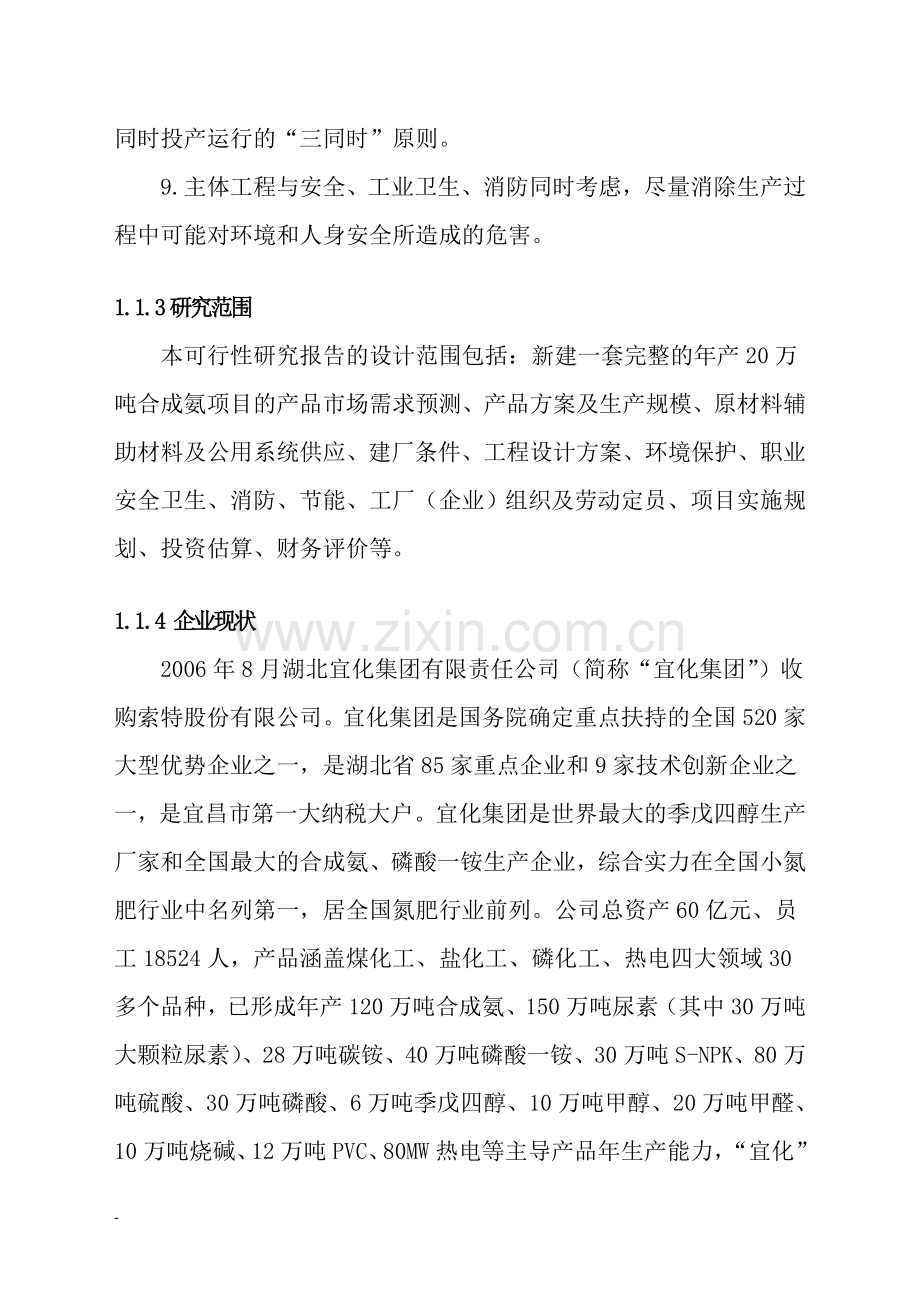

第一章总论1.1.1项目名称、主办单位名称、企业性质及法人项目名称：年产20万吨合成氨项目主办单位：某某公司企业性质：股份制企业法人：王华雄1.1.2可行性研究报告编制的原则1.实事求是的研究和评价，客观地为上级主管部门审议该项目提供决策依据。2.坚持可持续发展战略，企业生态环境建设，实现社会、经济、环境效益的统一。3.坚持以人为本的原则，创造优美的企业环境。4.合理有序的安排用地结构，用地功能布局考虑产业用地与生态环境协调发展。5.根据工厂的区域位置及性质，严格控制污染，污水的排放应遵循大集中小分散的原则。6.在满足生产工艺及兼顾投资的前提下，尽可能地推广新技术、新工艺、新设备新材料的应用，以体现本工程的先进性。7.新增生产装置具有先进性和适用性，达到节能降耗，提高企业经济效益的目的。8.加强环保意识，遵循环境工程与主体工程同时设计、同时施工、同时投产运行的“三同时”原则。9.主体工程与安全、工业卫生、消防同时考虑，尽量消除生产过程中可能对环境和人身安全所造成的危害。1.1.3研究范围本可行性研究报告的设计范围包括：新建一套完整的年产20万吨合成氨项目的产品市场需求预测、产品方案及生产规模、原材料辅助材料及公用系统供应、建厂条件、工程设计方案、环境保护、职业安全卫生、消防、节能、工厂（企业）组织及劳动定员、项目实施规划、投资估算、财务评价等。1.1.4 企业现状2006年8月湖北宜化集团有限责任公司（简称“宜化集团”）收购索特股份有限公司。宜化集团是国务院确定重点扶持的全国520家大型优势企业之一，是湖北省85家重点企业和9家技术创新企业之一，是宜昌市第一大纳税大户。宜化集团是世界最大的季戊四醇生产厂家和全国最大的合成氨、磷酸一铵生产企业，综合实力在全国小氮肥行业中名列第一，居全国氮肥行业前列。公司总资产60亿元、员工18524人，产品涵盖煤化工、盐化工、磷化工、热电四大领域30多个品种，已形成年产120万吨合成氨、150万吨尿素（其中30万吨大颗粒尿素）、28万吨碳铵、40万吨磷酸一铵、30万吨S-NPK、80万吨硫酸、30万吨磷酸、6万吨季戊四醇、10万吨甲醇、20万吨甲醛、10万吨烧碱、12万吨PVC、80MW热电等主导产品年生产能力，“宜化”牌尿素为国家免检产品，季戊四醇在全国市场占有率为33%，部分产品出口到美国、新加坡、韩国、日本等。宜化集团控股一家上市公司（湖北宜化化工股份有限公司），拥有一家中外合作经营公司（宜化太平洋热电有限公司）和十余家法人企业全部产权或控股权。宜化集团2004年出口创汇3500万美元，全年实现销售收入36亿元，利税4亿元；2005年出口创汇4000万美元，全年实现销售收入60.5亿元，利税8亿元。XXXXX化股份有限公司是重庆市优势扩张型企业、高新技术企业及工业50强企业，公司成立于2002年11月。公司位于三峡库区腹心重庆市万州区。在同行业中，XXXXX化股份有限公司是目前唯一通过ISO9001-2000、ISO14001、OHSAS18001质量、环境、职业健康安全一体化认证的企业。 XXXXX化股份有限公司目前拥有100万吨真空制盐及3万千瓦热电联产，5万吨/年氯酸钠项目(目前2万吨/年氯酸钠和5000吨/年高氯酸钾)是充分利用万州区丰富的岩盐资源和交通优势，依托万州盐气化工园，优化配置、产业互动，投资兴建的氯酸盐项目。索特氯酸钠工艺采用的是目前先进的高低温蒸发相结合的工艺技术，生产的“索特”牌氯酸钠纯度高，含氯低，各项技术指标均达到和超过国家优级氯酸钠标准。1.1.5项目提出的背景、投资的必要性和经济意义1.1.4.1背景概况万州具有水能、煤、天然气、岩盐、柑橘等优势资源，可供开采的矿产资源达30多种，其中：煤矿储量仅亿吨，天然气控制储量达2000亿立方米以上，岩盐远景储量达2860亿吨。万州劳动力成本、土地成本、水电气价格较低，而且拥有海关口岸。XXXXX化股份有限公司目前拥有100万吨真空制盐及3万千瓦热电联产，5万吨/年氯酸钠项目(目前2万吨/年氯酸钠和5000吨/年高氯酸钾)是充分利用万州区丰富的岩盐资源和交通优势，依托万州盐气化工园，优化配置、产业互动。2006年湖北宜化集团并购XXXXX化股份有限公司，为充分发挥万州丰富岩盐资源，进军碱化工，采用成熟的联碱工艺，建成规模性的纯碱基地。本项目是纯碱项目的配套工程。1.1.4.2项目投资的必要性和经济意义为建成大型纯碱基地，其配套合成氨装置建设拟采用2001年中国氮肥工业协会筛选了第一批经企业使用证明有效的新技术、新产品和新设备，如常温精脱硫新技术、新产品及脱氢净化催化剂；中空纤维氢气膜法从合成氨放空气中回收氢气系统、反渗透膜法制备锅炉脱盐水系统；低供热源变压再生新工艺；HXSC系列新型静电除焦油器；高效分离、系统优化新技术；循环型煤气制造过程的优化操作与控制系统；A301型低温低压氨合成催化剂；变换新工艺及B303Q系列耐硫变换催化剂（湖北省化学研究所化肥催化剂中心）；氨水湿法脱硫催化剂（东北师大实验化工厂）。小型合成氨厂尽管有很多不足的地方，但根据目前国内的情况仍有生存的必要，但必须加以改造、提升规模、拓宽产品、采用节能降耗的新技术、新工艺，同时提高化肥的复混、复合化率，开发适销对路的专用肥新品种。我国如果全部淘汰小型合成氨装置，若靠进口氮肥，那么氮肥的价格也不会是现在的行情；若以新建大型合成氨装置代替小型合成氨装置，大概还需新建20万t/a大型合成氨装置近百套，大约需要投资2500亿元人民币，但小型合成氨装置要进行自然淘汰，有条件的就生存，无条件的就淘汰。建设好大型合成氨装置，技改好中型合成氨装置，自然淘汰小型合成氨装置是我国今后合成氨发展的主流趋势，建立区域性大型合成氨装置，发展纯碱工业。我国中、小氮肥大都以无烟煤为原料 ，本项目的原料大都由万州周边地区供应，不足部分从贵州习水船运过来。万州矿产储量十分丰富，其中有煤近亿吨、天然气2400亿立方米、岩盐2800亿吨。通过市场调查，该项目所需的原料煤到厂价仅为420元/吨，具有很大的原料优势。此外，万州的电力和水利资源也十分充足，万州XXXXX化股份有限公司生产电价为0.218元/度，取水来源于长江，且水量充足。XXXXX化股份有限公司20万吨/年合成氨项目初选厂址位于万州市工业园区内，紧靠原XXXXX化股份有限公司，可以充分利用老厂的公用设施，现老厂一次水、循环水、锅炉、汽机均有富余生产能力，可充分满足本项目需要。目前给工业园区供电有两个电源，一个电源是距园区5km的高峰220kV变电站，另一个是距园区2km的龙宝110kV变电站。现两站总共有6个110kV预留间隔。按目前前两站运行情况，其中高峰变电站有10MW预留可利用容量，龙宝有30MW预留可利用容量。根据向万州三峡电力公司了解，高峰变电站，将由目前150MVA单台主变，年底扩改为300MVA容量，届时可提供60-80MW电源容量。可满足本项目生产需要。XXXXX化股份有限公司20万吨/年合成氨项目不仅可促进万州无烟煤的开发，充分利用万州无烟煤资源，还可使重庆地区内中、小氮肥快速发展，同时还可缓解长江以南诸省纯碱短缺的状况，减少北煤南运、西煤东运、产品倒流的铁路和港口运输压力都具有重要意义。1.2研究结论1.2.1研究的简要综合结论综上所述，本项目充分利用了当地煤炭资源，通过招商引资和采用先进的生产技术、管理方法是可行的。项目建设内容为一套年产20万吨合成氨，报批（上报）项目总投资为28000万元，建设期为15个月（自初步设计批准开始）。项目全投资财务内部收益率ic23.58%（税后），全投资投资回收期所得税后5.79年(含建设期两年)，年均销售收入36000万元，年均利润总额10220万元，各项指标均能满足国家评价标准，具有较好的经济效益、社会效益及环境效益，项目是可行的。1.2.2存在问题根据甲方意见本可行性研究报告暂不设计壳牌气化，采用湖北宜化的粉煤成型气化技术，仍考虑使用贵州习水白煤制取合成氨原料气，但为今后粉煤成型生产线预留足够的空地，可根据当地粉煤和块煤的资源情况适时考虑采用湖北宜化的粉煤成型气化技术的可行性。1.2.3项目的主要技术经济指标表主要技术经济指标表序号项目名称单 位数 量备 注一1生产规模合成氨万吨年20二副产品硫磺吨/年1584三年操作日天330四1主要原材料、燃料用量原料煤：无烟煤万吨年30未包括无烟粉煤和造气炉渣的利用五123公用动力消耗量一次水最大用水量平均用水量循环水造气循环水脱硫循环水合成循环水供电用电负荷年耗电量供汽最大用汽量平均用汽量m3/hm3/hm3/hm3/hm3/hKWKW.ht/ht/h284240240010009750420002.24108303开始时用六三废排放量123废气造气吹风气废水造气循环水站尿素循环水站脱碳循环水站化学水处理站生活、冲洗用水其它废渣Nm3/hNm3/hm3/hm3/hm3/hm3/hm3/hm3/hm3/h万吨年268775189755263103.570341016.57.7七12运输量运入量运出量万吨年万吨年31.9510.15八123全厂定员其中：生产工人技术人员管理人员人人人人1821501012九1234占地面积新增厂区占地面积建构筑物占地面积绿化面积建筑占地系数m2m2m2%2640001150767451743.59十1单位产品综合能耗合成氨GJ45十一11）2）2报批（上报）项目总投资固定资产投资建设投资建设期利息铺底流动资金万元万元万元万元万元50145.6549197.1547311.901885.25948.50十二年均销售收入万元51632十三年净产值万元27917十四1工厂成本年均总成本万元31356十五年均利润总额万元16707十六年均销售税金万元3568.97十七1234567财务评价指标投资利润率投资利税率资本金利润率全投资投资回收期全员劳动生产率财务内部收益率财务净现值年万元年.人万元31.9138.7383.295.7934.9023.5847380税后(含建设期)税后（全投资）税后（全投资）十八生产能力利用力(BEP)%37.21十九清偿能力指标1借款偿还期年4.96含建设期第二章 市场预测2.1国内、外市场情况预测我国是世界第一人口大国，近十年来，中国人口以1.7的平均速度增长，而十年间化肥的施用量增加了70。不但是解决粮食需求的农业，其它林、牧、副、渔对化肥都有一定的需求。本世纪中国的总人口将会继续上升，对粮食的需求量也会继续增加。同时非农业经济的发展，耕地将会不断减少。因此，必须提高单位农田产量，也就是必须增加化肥需求量。加入WTO，我国的水果、蔬菜、花卉等经济作物的竞争能力较强，有利于出口。为了适应入世形势，我国的农业正在进行结构调整，逐步压缩粮食种植面积，增大经济作物种植面积，并按沿海和经济发达区、粮棉生产区、大城市郊区、生态脆弱区确定了不同的农业结构调整方向和重点。据农业部门估计，入世后我国的农业用肥量将逐年增加。预计2005年全国化肥需求量约4600万吨，其中氮肥2828万吨，磷肥1072万吨，钾肥700万吨；2010年全国化肥需求5000万吨，其中氮肥2960万顿，磷肥1210万吨，钾肥830万吨。尿素因其含氮量高而成为最普遍的固体氮肥品种。在发达国家，尿素还作为重要的工业原料。工业用尿素约占世界尿素总量的5%10%。尿素是国际市场上主要的氮肥贸易品种。对众多第三世界国家而言，我国化肥企业又有一定优势。我国可以增加对越南、缅甸等周边缺肥国家的出口。表1 世界尿素供需及预测 万吨年份生产能力开工率/%生产量进口量出口量表观消费量19964977864274110111014274199752508343571027102743571998550484460396196146031999573984484711051105484720056381895669140414045669表2 世界各地区尿素生产量 万吨地区198719992005（预测）产量比例/%产量比例/%产量比例/%亚洲社会主义国家50515.4136028.1164729.1西南亚58617.8120324.8124922.0美国3109.53898.03806.7前苏联53016.13837.94297.6东南亚2798.53597.44317.6中东1825.53557.35469.6西欧2617.91934.01713.0加拿大1013.11693.51853.3拉丁美洲1143.51352.82444.3非洲702.11302.71602.8东欧2307.01042.11162.0日本341.0290.6270.5墨西哥641.9190.4500.9大洋洲170.5200.4350.6总计328210048471005669100表3 世界各地区尿素工业开工率 %地区198719992005（预测）美国97.196.695.1加拿大91.387.295.1墨西哥83.234.190.3拉丁美洲76.085.495.1西欧68.573.872.1东欧67.637.346.8前苏联96.175.285.6非洲55.279.589.5中东88.085.595.1西南亚78.793.890.2亚洲社会主义国家93.490.492.3东南亚91.479.992.0日本56.966.563.0大洋洲88.584.763.1世界平均83.584.588.82.1.1近几年产品进、出口情况 尿素进出口情况年份进口量（公斤）进口额（美元）出口量（公斤）出口额（美元）1999年1-9月累计5413768866153155224379068123472001年1-10月累计23883217749261158691170343072002年1-11月累计79051266391796038374592711494012222.1.2贵州宜化化工有限责任公司尿素市场前景分析贵州宜化化工有限责任公司位于滇、黔、桂结合部的兴义市马岭镇，无论是运输距离、原料供应、产品市场前景都具有很好的区位优势。1）得天独厚的地理优势A.运输距离：以厂为圆心，以产品得销售距离，或者以90元/吨运输费用为半径，环200公里或运输费用在90元/吨的区域内没有尿素生产厂家，一般情况下，尿素运输费用如果超过100元/吨，竞争力下降，从尿素的社会平均成本来看，已经占其完全成本的10左右，所以，必然削弱竞争力。B.原料优势：贵州兴义煤炭资源丰富（由于国家西部大开发中，重点发展煤、电等能源为战略，在黔西南州兴仁县、普安县已经建成总生产能力800万吨的煤矿），而且运输距离较短，离最远的原料煤矿都不超过70公里，运输费用大约在30元/吨左右，不到同行煤炭运输费用的1/2。如果按20万吨合成氨，吨氨耗煤1.5吨计算，每年比同行少支付费用360万元。2）良好的产品市场优势黔西南州以外市场：该厂位于滇、黔、桂三省交界处，背靠西南出海通道南昆铁路。通过南昆铁路，只需60元/吨的运费，东可以到达南宁以西的广西市场，西北面只需30元/吨的运费可到达盘县、曲靖、富源、宣威市场，西可进入云南的罗平、陆良市场；向南只需90元/吨运费就可以进入越南。由于近几年原贵州兴义化工总厂坚持既定的品牌战略，并根据农户的需要不断创新服务内容和营销策略，在以上市场取得了较好的业绩。现在，“CAISHEN（财神）”牌尿素已经成为这些市场上农户首选品牌。由于只能满足20左右的需求，尽管每年的供应量都在增加，但供需矛盾仍然非常突出。根据市场区域大小、单位面积施肥及30的市场占有率估算，再加上该厂独有的竞争优势，上述区域，如果生产能力满足，至少还有60万吨的购买力。黔西南州内市场：由于占尽地域文化、运输距离短等诸多优势，市场占有率已达到85以上，去年统计销售4.536万吨，实际销售超过5万吨。在这些市场上，该厂有非常好的比较优势，他人无法竞争。3）销售管理优势A.以人为本销售管理模式：（1）该厂顺应国家化肥流通体制改革的要求，率先在黔西南州境内建立直销网点300多个，现在已经形成比较完善的连锁经营模式。（2）对销售人员已经建立并成功应用报酬与劳动效果紧密挂钩考核的机制。B.全方位的农化服务优势：为了普及科学用肥知识，提高农户施肥效益，专门成立了一个农化服务小分队，小分队除了送科学施肥知识、送文化、送产品外，还帮农户进行实地施肥实验、病虫害防治等，总之，只要农民需要的，我们的小分队就会去做。所以，连续三年产销率达100。具体产销情况见附表：总之，无论从天赋的区位优势还是市场营销管理，我们都有较好的比较优势。有比较优势，就有竞争力；有竞争力，企业才能发展。所以扩大尿素产量，前景较好。2000年8月2003年3月产销情况比较表广西销量州内销量云南销量盘县销量湛江销量出口销量销售量产量产销率313023619830007050070500100386684143040008409884098100476994536054009845998459100263592279710600800012060607393673936100此外，贵州兴义煤、电便宜，在目前煤价上涨，化肥成本上升的情况下充分利用当地资源优势，可以使该项目产品更具有市场竞争力。而且，贵州宜化化工有限责任公司采用湖北宜化的统一管理模式，具有信息共享、技术力量强、职工素质高、实践经验丰富、市场信誉度高等优势，生产的尿素质量好、而且比较稳定，远销广西、云南、越南等地区及国家，为该项目的实施、产品的生产和销售更有保障，具有良好的市场前景。2.2产品价格分析我国近两年来，由于煤炭价格的大幅上涨，造成尿素生产成本上升，并导致一些小氮肥厂倒闭，减少了市场氮肥的供给 ，从而推动尿素价格上扬。但煤炭涨价也不可能造成尿素价格很大幅的上扬，因为还有40%的尿素企业是以天然气和油为原料，煤炭上涨对这些企业没有多少影响；国际上尿素生产主要是以天然气为原料，天然气的价格与原油价格息息相关。目前国内外尿素价格已基本接轨，进口尿素对国内市场的冲击不是太大。相反，由于原油价格的上涨，导致国外合成氨和尿素减产，2004年底尿素进口大幅减少，国内尿素市场需求旺盛。在国家取消对尿素的最高限价后，国内尿素价格一路攀升，出厂价从1400元/吨上涨到1800元/吨，贵州兴化化工有限责任公司（原兴义化工总厂）目前出厂价也在1700元/吨，而且销路好，因此本项目尿素的售价可拟定为1600元/吨，加上贵州的资源优势和宜化集团的管理优势相结合，将使该项目产品具有较好的经济效益和市场竞争力。第三章 产品方案及规模3.1产品方案及规模3.1.1合成氨：系统每小时产氨24.4吨，氨回收每小时0.6吨，日产合成氨600吨，公称年产合成氨20万吨。3.1.2副产品硫磺：每小时0.2吨，日产4.8吨，年产1584吨。3.1.3燃料气：每小时5668Nm3，每日136032 Nm3，低热值3417 kcal/Nm3（供吹风气余热回收用）。3.1.5合成氨产品平衡3.1.5.1合成氨：合成氨能力按每小时24.4吨，附产氨（氨回收氨）每小时0.6吨，总产氨每小时25吨计。3.2产品质量指标3.2.1液氨：终端产品符合国标 GB536-1988 。项 目一级品二级品氨（NH3）含量， 99.899.5水分、油含量含量， 0.20.53.2.2工业硫磺：副产品符合国标 GB2449-92 。外观：工业硫磺有块状、粉状、粒状和片状等，其优等品、一等品应呈黄色或淡黄色，应不含任何机械杂质。项目指 标优等品一等品合格品硫（S） 99.9099.5099.00水分（H2O） 0.100.501.00灰分 0.030.100.20酸度（以H2SO4计） 0.0030.0050.02有机物 0.030.300.80砷（AS） 0.00010.010.05铁（FE） 0.0030.005-筛余物：孔径150m 孔径75m 无0.5无1.0无4.0第四章 工艺技术方案4.1概 述4.1.1工艺技术方案本项目属新建一套年产20万吨合成氨生产装置，工艺技术的选定参考湖北宜化现有合成氨、尿素生产中采用的成熟工艺技术，并根据万州无烟煤等特点，对工艺路线进行了优化调整，确保项目工艺技术的可行。合成氨装置煤气工段采用YH型连续气化炉，经煤气鼓风、电除尘、常压氨水脱硫后，进入氢氮气压缩机一段，经一、二、三段升压到2.174MPa，送中低低变换及变脱系统后，进变压吸附系统脱碳，脱碳气再经压缩机四、五段升压至14.5MPa进精炼脱除微量CO等杂质后送压缩机六段升压至31.4MPa送入氨合成系统。合成弛放气采用吸收、精馏法回收其中的氨，除氨后的燃料气送吹风气余热回收工段生产蒸汽。4.1.2. 本次工程拟定的工艺流程工艺流程简图如下：4.2造 气（含吹风气余热回收）4.2.1工艺技术方案的确定本扩建项目新建一套年产20万吨合成氨的造气装置。常压连续气化床制气常压连续气化床制气工艺是国内近几年开发出的以煤为原料、空气和水蒸汽为气化剂，介于固定床气化炉与流态化炉的制气方法。该方法制气工艺简单，生产过程仅有吹风、制气两个阶段。进料为给煤机连续进料，劳动强度小。使用煤种范围广，可使用烟煤、褐煤、以及贫煤无烟煤，便于充分利用煤炭资源，降低制气成本。生产过程中基本不产生焦油和酚水，煤气净化的污水处理装置简单，易于达到环保要求，且操作方便，易于自动化。由于炉内操作温度高（1050）、出口煤气(800)便于热量的回收利用，副产的蒸汽、过热蒸汽自给有余。但目前该炉型在工厂化方面有待于提高，现在已使用的炉型仅有2.6m及2.8m两种炉型。本工艺在煤制气流程上增设了吹风气余热回收装置，回收吹风气和氨回收后的燃料气，生产蒸汽供系统使用。4.2.2工艺流程简述1）制气过程连续加煤气化。2).吹风气余热回收来自煤气发生炉系统的吹风气，与空气预热器的热空气在混合器内充分混合后进入燃烧炉内燃烧。同时，来自氨回收系统的燃料气与空气预热器来的热空气分两路进入高温喷头，经换热后混合在燃烧炉内燃烧。燃烧产生的高温烟气依次通过低压蒸汽过热器、中压蒸汽过热器、余热锅炉、低压锅炉、空气预热器，经引风机引入烟气脱硫装置脱硫、除尘后至烟囱放空。造气夹套锅炉与余热锅炉产生的低压蒸汽（低压锅炉产的）混合后，经汽水分离器进入低压蒸汽过热器，并和余热锅炉来的过热蒸汽混合后进入蒸汽缓冲罐供煤气发生炉使用。余热锅炉产的中压蒸汽直接进入中压蒸汽管网供尿素等装置使用。4.2.3主要设备选择1、煤气发生炉根据湖北宜化采用的YH2.8m煤气发生炉使用状况，该型号煤气发生炉操作平稳、产气量高、消耗较低，因此本项目仍然采用该炉型。吨氨需要半水煤气量为3300Nm3，小时半水煤气量为33002582500Nm3/h。根据该厂生产的实际情况，单台煤气发生炉产气量为：5500 Nm3/h需要2.8m煤气发生炉台数：82500550015采用18台煤气发生炉，预留3台。2.造气空气鼓风机D600造气炉鼓风机具有九十年代的国际水平，它可配用于煤气发生炉上，使用该机具有压力高、流量大、耗电省、噪音小的特点。在使用过程中的实际效率远高于其它类型造气炉鼓风机，该风机的推广使用具有较大的技术经济效益。本设计选用D600造气炉鼓风机五台，预留一台位置。3.吹风气余热锅炉吹风气余热回收是在固定层间歇气化技术中，对吹风气的潜热进行回收，通过余热锅炉的能量转换，产生过热蒸汽。吹风气余热回收系统中的两个关键设备为燃烧炉和废热锅炉。燃烧炉采用立式中燃式、内置式高温喷头燃烧炉；废热锅炉采用水管，现场组装式锅炉。本套吹风气余热回收系统具有设计合理、结构紧凑、热回收效率高、水容量大 、造型美观、运行操作简便、工作安全可靠、节约能源、保护环境、适用广、寿命长等特点，在国内处于先进水平。根据系统吹风气量等选用产汽能力为40t/h的吹风气余热锅炉一套可满足生产。4.2.4消耗定额（以吨氨计） 序号名 称规 格单位消耗定额备 注1无烟煤标煤t1.212蒸 汽0.2MPat2.3不含副产蒸汽3电380VkWh10.26000VkWh994循环冷却水32m3675脱盐水70m32.6用于自产蒸汽及余热锅炉产汽4.3静电除尘4.3.1工艺技术方案的确定根据半水煤气气量，气柜采用V=10000m3三节螺旋升降式气柜一座,为确保半水煤气柜的正常工作，防止气柜抽瘪和掀翻，气柜设置高低位声光报警及联锁，当气柜升起高度处于规定的最底高度时，联锁煤气鼓风机停车。半水煤气出气柜后采用静电除焦塔除掉半水煤气中的尘埃、油雾等细微粒。为保证电除尘器能安全连续地正常运行，必须确保半水煤气中氧含量控制在0.5%以下，最高不得超过0.8%。要做到投运前必须对系统进行彻底置换；运行中必须保证氧自动分析系统与联锁装置处于完好状态，在氧含量超标时，电除尘器能自动断电。煤气加压本次扩建采用运行稳定、噪音低、振动小的煤气鼓风机。4.3.2工艺流程简述从造气工序洗气塔来的半水煤气，经半水煤气柜进口水封，进入半水煤气柜，半水煤气在气柜中充分混合、稳压后，经半水煤气柜出口水封去电除尘装置；半水煤在电除尘器中除去残余粉尘微粒及焦油，再进入煤气鼓风机升压到50kPa后送至脱硫工段。4.3.3主要设备选择1.气柜选用三塔螺旋升起式湿式气柜，容积V=10000m3。2. 电除尘器实际处理气量V1033225（3300150）（273+40）/ （9244+300）273=107450m3/h 电除尘器台数：107450/27000=3.97选用4台并联。3. 煤气鼓风机设计选用D600-42型煤气鼓风机，打气量：600m3/min,进口压力：0.0025MPa，出口压力0.05MPa，考虑5%漏气损失，实际处理气量为：V=107450/60060=3选用5台，3开2备。4.3.4 消耗定额 （以吨氨计）序号名 称规 格单位消耗定额备注1循环水30oC 0.2MPa(表)t9.62电380VkWh5.06000VkWh86.03蒸汽158oC 0.6MPa(表)t0.14.4半水煤气脱硫4.4.1工艺技术方案的确定 本项目脱硫工段拟建一套20万吨/年合成氨能力的半水煤气脱硫装置。根据贵州原料煤硫含量高的特点，本方案半水煤气中H2S含量按3g/Nm3考虑。目前国内脱硫方法较多，但脱高硫均采用湿式氧化法，该工艺适用于不同的催化剂。催化剂有：栲胶、888、PDS、ADA、MSQ、KCA等。本项目推荐栲胶脱硫剂，采用Na2CO3水溶液作为吸收剂，三级脱硫。栲胶脱硫剂具有成熟、可靠、脱硫效率高、活性稳定、价廉易得、无毒、无腐蚀、不堵塔等优点。脱硫液再生采用自吸空气氧化再生，该法具有氧化性强、能耗低、再生效果好、操作方便等特点。硫磺回收采用重力沉降法加热分层熔融制取硫磺，既节省投资又减少系统的繁杂操作和维护。4.4.2工艺流程简述由煤鼓来的半水煤气（50kPa）依次进入一、二、三级脱硫塔，与栲胶脱硫贫液逆流接触脱除H2S,三级脱硫塔出来的半水煤气中H2S含量50mg/Nm3，送至压缩工段。吸收硫化氢后的脱硫富液从脱硫塔底部出来进入富液槽,由泵送至再生槽喷射器，经喷射器自吸空气进入再生槽内氧化再生，浮选出来的硫泡沫自流入硫泡沫中间槽，由硫泡沫泵送至硫泡沫贮槽，在硫泡沫贮槽内经热力沉降自流入熔硫釜,加热熔融后制得副产品硫磺。从再生槽分离出来的贫液自流入贫液槽，由脱硫泵将贫液送至脱硫塔循环使用。4.4.3主要设备选择1脱硫塔散堆塑料鲍耳环填料塔在该厂得到了较好的应用，对脱除H2S起了重要作用，故本项目采用该塔型（三级脱硫塔均采用散堆塑料鲍耳环填料塔）。进塔实际气量: V=74620m3/h 根据计算，液泛速度Wo=1.21m/s，取操作气速W=0.65Wo=0.61.21=0.726m/s塔径D=4V/(Wo3600)1/2=474620/(3.140.7263600)1/2=6.03m圆整为6.0 m。2喷射再生槽喷射再生槽是利用喷射器使脱硫液以高速通过喷嘴形成射流，产生局部负压吸入空气。两相流体被高速分散而处于高度涡流状态，空气呈气泡状态分散于液体中，从而使脱硫液的吸氧速度大为增加，传质过程大为强化，在较短的时间内即可完成再生过程。脱硫前H2S含量按3g/Nm3，脱硫后H2S含量按0.05g/Nm3考虑，小时产氨量为25吨，硫容取0.25g/L，溶液循环量为：G=(3-0.05)33002532/34250=916m3/h因溶液循环量较大，采用1个喷射再生槽。吹风强度Ai取100m3/(m2h)喷射再生槽直径D=9162.4/(0.785Ai)1/2=9162.4/(0.785100)1/2 =5.3m (圆整为5.5m)。4.4.4 消耗定额（以吨氨计） 序号名 称规 格单位消耗定额备注1电380VkWh86000VkWh902蒸汽158，0.6MPa(绝)t0.153软水化学软水t0.124新鲜水20 0.3MPa(绝)m325循环水30 0.3MPa(绝)m3136栲胶脱硫剂kg0.17纯碱总碱量（以Na2CO3计）99kg8.08五氧化二钒V2O597kg0.19副产硫磺kg334.5 压缩4.5.1工艺技术方案的选择目前在大型合成氨的生产中，主要有离心式和往复式两大类氢氮压缩机。1. 离心式压缩机该种压缩机具有通气量大而持续，运转平稳；机组外形尺寸小，总量轻,，地面积小；设备易损件少，使用期限长，维修工作量少；由于转速很高可用汽轮机直接带动，省去了蒸汽发电，再用电机驱动这一能量转换过程中的能量损失，同时不会有电机带动时的防暴要求，比较安全；机体内不需润滑，气体不会被润滑油污染；实现自动控制较容易等优点。其缺点是该机对煤气中含尘量要求较严，气体中的灰尘、焦油及杂质必须预先除净，这对以煤为原料的合成氨生产厂比较困难，投资较高。2. 往复式压缩机该机对煤气中含尘量要求，对焦油及杂质气中含尘量的要求不象对离心式压缩机的要求那样严格，适用于以白煤为原料的合成氨生产厂。全国现有多家往复式压缩机生产的大型企业，设计制造技术成熟，备品备件方便；单机生产能力大，投资较省。但往复式压缩机的占地面积比离心式压缩机的占地面积大。结合该项目采用煤制气生产合成氨的工艺特点，经比较
