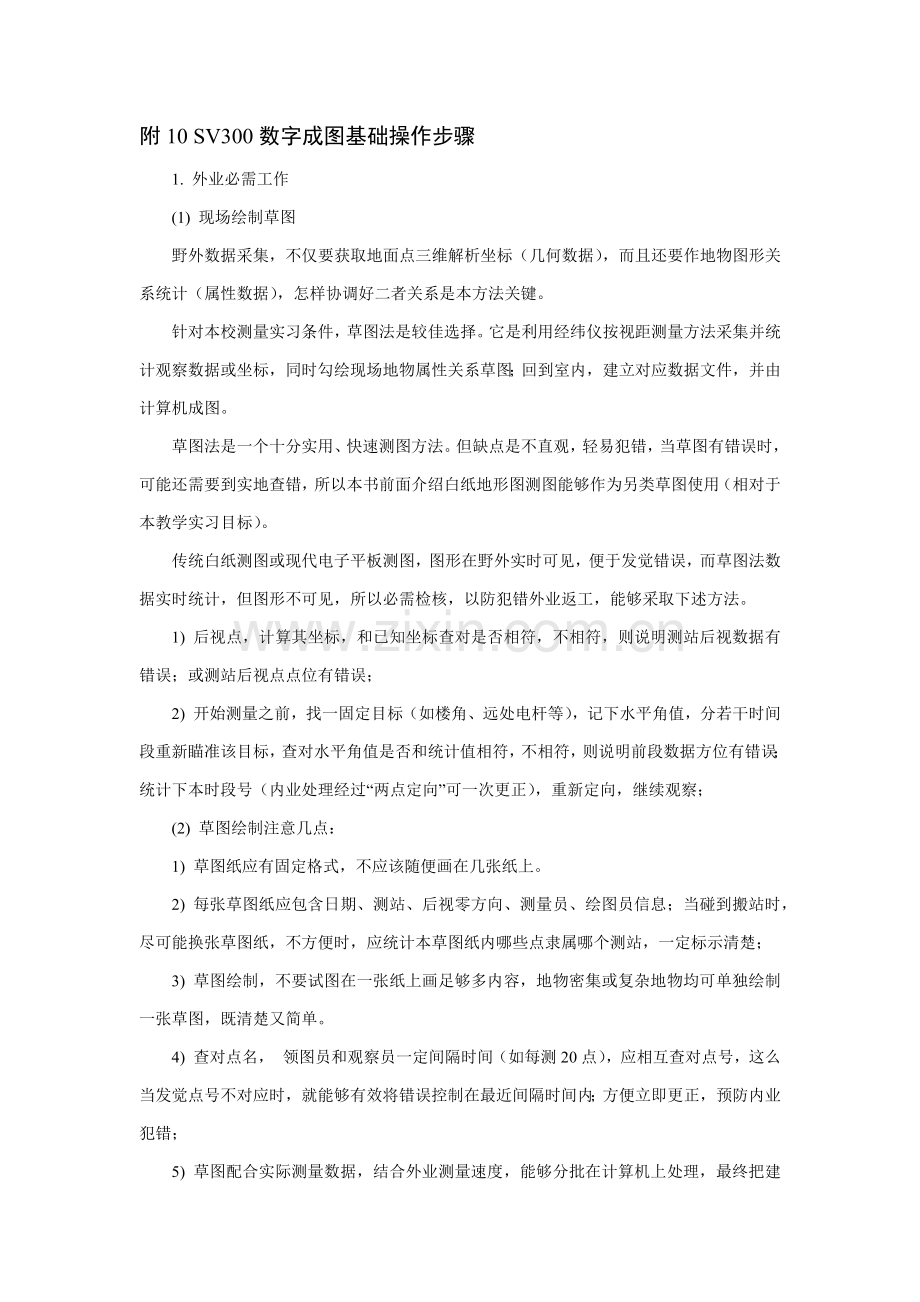

1、附10 SV300数字成图基础操作步骤1. 外业必需工作(1) 现场绘制草图野外数据采集,不仅要获取地面点三维解析坐标(几何数据),而且还要作地物图形关系统计(属性数据),怎样协调好二者关系是本方法关键。针对本校测量实习条件,草图法是较佳选择。它是利用经纬仪按视距测量方法采集并统计观察数据或坐标,同时勾绘现场地物属性关系草图;回到室内,建立对应数据文件,并由计算机成图。草图法是一个十分实用、快速测图方法。但缺点是不直观,轻易犯错,当草图有错误时,可能还需要到实地查错,所以本书前面介绍白纸地形图测图能够作为另类草图使用(相对于本教学实习目标)。传统白纸测图或现代电子平板测图,图形在野外实时可见,
2、便于发觉错误,而草图法数据实时统计,但图形不可见,所以必需检核,以防犯错外业返工,能够采取下述方法。 1) 后视点,计算其坐标,和已知坐标查对是否相符,不相符,则说明测站后视数据有错误;或测站后视点点位有错误; 2) 开始测量之前,找一固定目标(如楼角、远处电杆等),记下水平角值,分若干时间段重新瞄准该目标,查对水平角值是否和统计值相符,不相符,则说明前段数据方位有错误;统计下本时段号(内业处理经过“两点定向”可一次更正),重新定向,继续观察; (2) 草图绘制注意几点:1) 草图纸应有固定格式,不应该随便画在几张纸上。 2) 每张草图纸应包含日期、测站、后视零方向、测量员、绘图员信息;当碰到

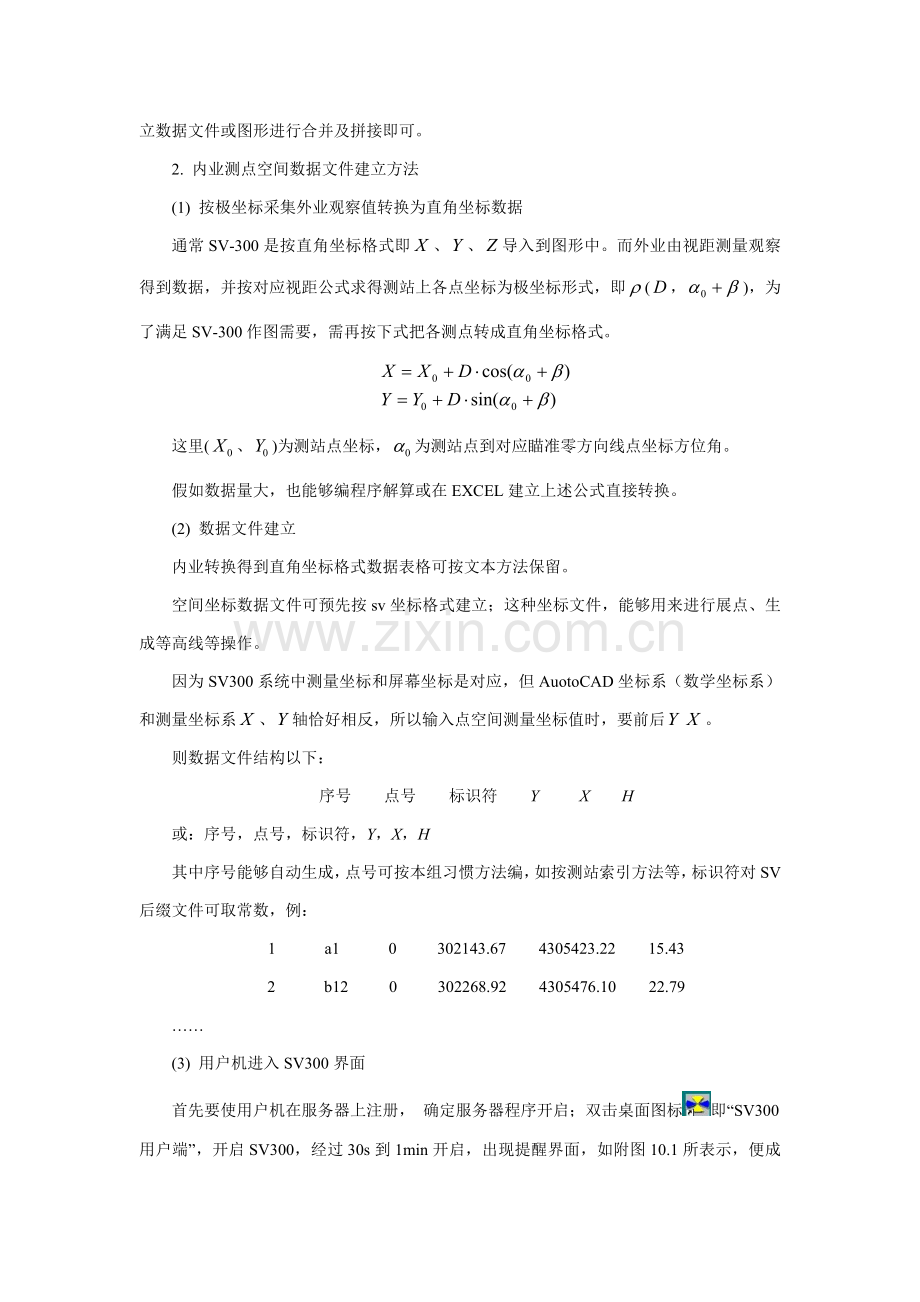

3、搬站时,尽可能换张草图纸,不方便时,应统计本草图纸内哪些点隶属哪个测站,一定标示清楚; 3) 草图绘制,不要试图在一张纸上画足够多内容,地物密集或复杂地物均可单独绘制一张草图,既清楚又简单。4) 查对点名, 领图员和观察员一定间隔时间(如每测20点),应相互查对点号,这么当发觉点号不对应时,就能够有效将错误控制在最近间隔时间内;方便立即更正,预防内业犯错; 5) 草图配合实际测量数据,结合外业测量速度,能够分批在计算机上处理,最终把建立数据文件或图形进行合并及拼接即可。2. 内业测点空间数据文件建立方法(1) 按极坐标采集外业观察值转换为直角坐标数据通常SV-300是按直角坐标格式即、导入到图
4、形中。而外业由视距测量观察得到数据,并按对应视距公式求得测站上各点坐标为极坐标形式,即(,),为了满足SV-300作图需要,需再按下式把各测点转成直角坐标格式。这里(、)为测站点坐标,为测站点到对应瞄准零方向线点坐标方位角。假如数据量大,也能够编程序解算或在EXCEL建立上述公式直接转换。(2) 数据文件建立 内业转换得到直角坐标格式数据表格可按文本方法保留。 空间坐标数据文件可预先按sv坐标格式建立;这种坐标文件,能够用来进行展点、生成等高线等操作。因为SV300系统中测量坐标和屏幕坐标是对应,但AuotoCAD坐标系(数学坐标系)和测量坐标系、轴恰好相反,所以输入点空间测量坐标值时,要前后
5、。 则数据文件结构以下:序号 点号 标识符 Y X H或:序号,点号,标识符,Y,X,H其中序号能够自动生成,点号可按本组习惯方法编,如按测站索引方法等,标识符对SV后缀文件可取常数,例:1 a1 0 302143.67 4305423.22 15.432 b12 0 302268.92 4305476.10 22.79(3) 用户机进入SV300界面首先要使用户机在服务器上注册, 确定服务器程序开启;双击桌面图标即“SV300用户端”,开启SV300,经过30s到1min开启,出现提醒界面,如附图10.1所表示,便成功登录SV300。附图10.1 提醒界面截图随即进入SV300界面,如是首次
6、新建文件,一定要开启模板Acad.dwt(Use a Template),如附图10.2。 附图10.2 开启模板界面截图(4) 设定绘图百分比 建立文件后,首先要确定目前工作百分比尺,确保下面工作正确进行;输出结果:在图形内部进行变量设置,对用户无显著表现形式;此次实习全部图全部应设定1:500。注意:系统安装完成,缺省百分比尺1:1000;若设定某百分比尺,如500,并保留为图形文件,则下次设定百分比尺,缺省值变为500,所以每当新作一张图时,请确定百分比尺设置正确,以免引发错误,百分比设大了,还能够利用“百分比转换”调整过来,若设小了,则无法调整了。(5) 展绘测点 利用“数据下载”得到
7、SV坐标文件,便可在图形上展出点位、点名、代码、高程等,方便连线成图时作为参考。立即前面建立数据坐标文件*.sv,以点位形式展绘于屏幕,并存放为多层要素(point、pointname、pointcode)图形文件,以此用来辅助编辑图形。通常在最终出图时可将相关层(point、pointname、pointcode)删除或冻结。 展点工作有两种方法,一个直接点取下拉菜单功效进行;一个在空间点位数据窗口进行。二者实质相同,均进入数据库。 点位坐标数据均进入空间点位数据库,还为了便于点名定位;假如清空数据库后,点名定位则失效; 不一样工作日或测站数据,可能会出现点名反复现象,能够加前缀以示区分。
8、下面就具体多个关键点说明以下: 下拉菜单功效具体操作 1) 点取“地形”下“展点”,先弹出空间点位数据窗口,然后弹出标题栏为“打开点位数据文件”对话框; 2) 要求输入SV坐标文件; 3) 输入对应文件后,则系统自动将点名、点位、代码展绘在对应图层中,并显示出空间点位数据窗口;默认显示出点名和点位,依据做图需要,能够使用下拉菜单“地形”下“显示”命令,显示所展绘点点名、点位或代码,也能够使用下拉菜单“地形”下“隐藏”命令隐藏暂不需要内容。 4) 若屏幕内无图形显示时,可点取右侧屏幕菜单“显示全图”,方便全图在屏幕内显示。 (6) 连线成图 即依据领图员勾绘草图,利用屏幕定位、坐标定位、点名定位
9、三种方法及CAD捕捉功效直接连线成图。输出结果:图形文件(包含多种地物图形信息); 参考功效:关键“符号库”功效;相关编辑工具。 (7) 等高线处理 等高线是地形图关键组成部分,SV300可依据外业原始数据文件自动勾绘等高线,并利用断开工具自动或手动进行地物断开。等高线生成步骤图如附图10.3所表示: 附图10.3 等高线生成图具体以下: 1) 外业采集方法 对于DTM(数字地面模型)生成所需数据外业采集高程离散点,即三维坐标数据;SV300系统并无特殊要求,只要足够特征点即可。但对于要求绘出斜坡或陡坎,则需要统计下坡坎连接关系,即哪一个点和那些点有联络,坡顶、坡底、比高要统计清楚,不然极难绘
10、制出符合要求地形图。对于某一类离散点,因为若干原因不参与构网(比如房屋角点,加高降低地物点位等),尽可能在外业时设置该类型点代码,方便在构网时将这类型点屏蔽掉。2) DTM数据文件建立绘制等高线所用原始数据文件是*.dat为后缀,也属文本文件,称高程离散点文件,又称SV坐标文件,我们能够用记事本程序将其打开进行编辑。 在“数据检验”、“展高程点”、“提取封闭区高程点”等操作时系统所指均是这种文件。该文件排列格式和“展点”、“数据合并和分割”、“数据导出SV坐标文件”除了“标识符”意义不一样外,基础一致,数据格式以下所表示:序号、点号、标识符、Y、X、H标识符在这里有特定意义,即哪些点参与DTM
11、建模,或作为勾绘等高线点,我们能够事先设定一些代码为参与DTM建模点,如1、T、S1等,而没有指定标识符则为非DTM建模点。例:1 a1 1 302143.67 4305423.22 15.431 b12 0 302132.71 4305325.68 22.62此次实习设定标识符1为参与DTM建模点。3) DTM生成基础步骤 数据检验 SV坐标文件数据检验是指计算机自动对原始坐标数据文件格式,比如是否有重名点,是否有重坐标点等进行核查,方便确保该模块正确运行,对于手工敲入或进行过较大修改坐标数据文件此项功效尤为关键。 拓扑建立 建立拓朴关系,是指建立若干离散碎部点之间拓扑关系,建立拓扑关系后,
12、才能够对DTM网进行联动修改,即当修改(加点、删点等)DTM网时,系统会对DTM网进行重新计算组网。另外在进行建立拓朴关系前应设置“非DTM点”,此处设置代码后,含有该代码点则不参与拓朴关系建立。 生成DTM 生成DTM实质是将SV坐标文件中高程离散点按三角网法连成三维三角形网络,如附图10.4,在DTM网上便能够进行高程插值计算,方便追踪等高线,土方量计算,提取断面等等操作。 初绘等高线附图10.4 DTM网示意图由DTM网上进行高程插值计算,按一定算法追踪等高线,通常,此时等高线不拟和,关键目标是了解地形走向,找出因为原始数据不合理所产生很多问题。 编辑DTM DTM三角网建立后,然后依据
13、实际地形,还应结合地物(尤其坡坎),对三角网进行修改,方便等高线正确生成。另外,为了使建立DTM和实际地形更靠近,在完成以下工作后,要重新生成DTM。a.加坎:将无高程信息坎人工加入高程信息,并参与DTM建立; 输入第一点: 捕捉点取DTM网上某点,如输入该点坎高:输入5,回车(按实际输入坎高)输入下一点:鼠标点取DTM网上某点,坎高:输入5.4,回车(按实际输入坎高)输入下一点: 鼠标点取DTM网上某点,坎高:输入5.5,回车(按实际输入坎高) 依次点取坎上各点,命令结束,黄线范围即为坎有效区,绘等高线时,坎中间会自动断开。 b.换边:将相邻三角形公共边删除,连接另两个对角点。 选择要交换边
14、: 选择需要转换公共边。Select objects: 1 found 表明选中一个实体。Select objects: 回车。说明:对于DTM网边界,SV300系统不予确定。 c.删地性线:删除利用“加地性线”功效加入地性线。 选择要删除地性线: 选择需要删除地性线(黄线)。Select objects: 1 found 表明选中一个实体。Select objects:回车。d.删三角形:对于删除三角形,等值线在绘制时,不进入该三角形。 输入三角形内部一点: 鼠标点取需要删除三角形内部任意点。输入三角形内部一点: 鼠标点取需要删除三角形内部任意点。 说明:提议关掉捕捉。 e.删边:对于删除了
15、边三角形,等值线在绘制时,不进入该三角形。 选择要删除边:选择需要删除边。Select objects: 1 found 表明选中一个实体。Select objects:回车。说明:通常删掉一条边相当于删掉该边相邻两个三角形,所以删边操作实际上能够了解为批量删除三角形。另外删边操作许可同时选择若干条边,我们能够利用Fance选择集删除一条带状三角形,或利用Crossing删除某一区域三角形。 重绘等高线 利用“图层删除”功效删除初绘等高线,在修改过DTM网上重新绘制等高线,视情况选择合理拟和方法和拟合曲线。反复4、5、6步,直至等高线符合实际地形。 图形整饰 拉伸局部不合理等高线;处理等高线和
16、地物相交问题;示坡线及计曲线标注。展绘、稀释高程点、文字遮盖。 4) 地物断开 SV300为处理等高线同地物间冲突问题,考虑到图形应用和实用性问题,采取了断开技术,即等高线遇地物则自动断开。具体操作是,单击“DTM”菜单中“地物断开”选项,将弹出如附图10.5所表示对话框。 附图10.5 “地物断开”截图说明:通常,对于房屋、文字注记类,采取自动选择比很好,而对于坡坎、双线地物则手工选择很好。而对于单线地物则只能采取手工选择方法,且每次应选择相互对应两根曲线,比如路两侧、河流两侧等。另外因为单线地物绘制方法差异比较大,所以结合ACADBreak、Trim命令效果将愈加好部分。5) 展离散高程点
17、 处理好等高线及其和地物件关系后,接下来我们要处理离散高程点,首先实施展点操作。单击“图形”菜单中“展高程”选项,输入对应原始数据文件后,系统将实施展高程点操作(若点位较多,需稍等片刻)。注意:展绘高程点等一些特征是能够进行配置,比如数字注记小数位数、注记字高等。我们能够在展点前实施菜单“配置高程注记”命令,在对话框中设置好对应参数即可。(8) 整饰图形 工作内容:对已经有图形进行细节上编辑修改,比如文字遮盖,文字注记位置调整等等; 输出结果:图形文件(包含地形、地物多种规范图形信息); 参考功效:相关编辑工具。 (9) 图形分幅 工作内容:对于单张图幅文件,直接手动加图廓即可;对于区域较大图
18、形文件,首先对已经有自然地块图形文件进行拼接,然后进行自动分幅(包含自动裁图、加图廓); 关键分幅功效:“图幅网格、删除网格、自动图廓、手动图廓”,而此次实习采取手动图廓(大百分比)。即在目前使用文件中或点取“文件”中“打开”项打开文件,步骤是: 1) 点取“配置”中“SV300环境”2) 点取“图幅管理”中“手动图廓” 3) 弹出一界面,依次输入各项内容即可; 4) 点取“确定”即可。 依据左下角屏幕坐标输入提醒, 直接输入坐标,(应先输Y,再输X);若事先此点已展绘于屏幕之上,则直接捕捉本点也能够。注意几点事项:a.接图表中填写和本组相邻班、组号,如030801即03级8班1组。b.输入所需图廓尺寸,、方向均取500mm 。 c.要选择绘十字丝,使添加图廓内是加注十字丝。 d.西南角坐标应是整数,最好是本测区西南角边界坐标。 e.输入左图章,即图框左下角注记内容,包含城建坐标、85黄海高程、96版图示。 f.输入右图章,即图框右下角注记内容,包含测量员、绘图员、检验员。 g.输入测图单位,写大学学院级班组。 h.要以测区中心关键建筑为名输入图名,如“地形图”。(10) 输出管理 工作内容:将所需图形文件利用绘图机或打印机输出; 输出结果:薄膜图或纸图; 参考功效:“打印”功效。
