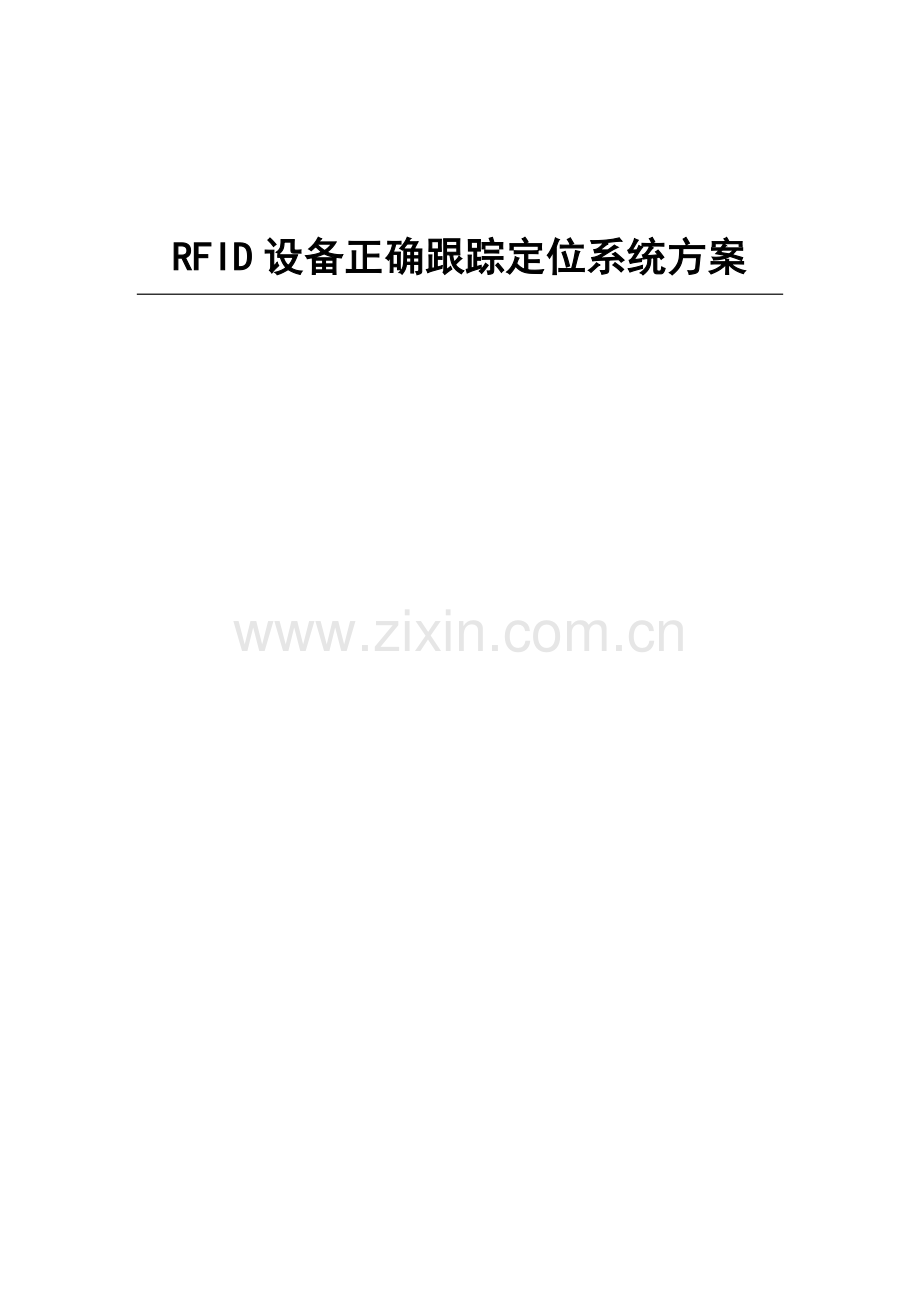

RFID设备正确跟踪定位系统方案
目 录
1. 系统概述 2
2. 系统目标 3
3. 设计标准 3
4. 系统及产品特点 4
5. 系统组成及组件功效 4
6. 系统网络组成示意图 5
7. 系统功效 5
7.1. 系统基础功效 5
7.2. 人员定位功效 6
7.3. 敏感区域或人流密集区域监控功效 6
7.4. 保安人员巡查监督功效 6
7.5. 系统电子地图功效 6
7.6. 系统多时间区段功效 7
8. 产品介绍 8

1. 系统概述
RFID设备正确定位系统是经过远距离、非接触式采集电子标签信息，实现设备在移动状态下自动识别，从而实现目标自动化管理。该系统产品集计算机软硬件、信息采集处理、数据传输、网络数据通讯、等技术综合应用为一体高性能识别技术，是实现信息化和自动化管理基础产品之一，是一个能有效对单位设备进行自动识别和联网监管关键科技手段。
2. 系统目标
1、 设备巡检点追踪，关键路线全部覆盖；
2、 设备出/入仓库自动统计；
3、 设备定位查询，了解具体设备所处区域；
4、 关键区域内设备数量统计分析：
Ø 关键区域可设定为：区域A、区域B、设备间、消防间、办公区、禁入区等；
Ø 定义报警阙值，当区域内设备数量达成报警值，或设备出现在禁入区系统提出警示，便于安全管理和立即核清设备情况。
3. 设计标准
² 实用性
系统含有完备功效和实用水准，系统设置强调实用化；符合中国外相关规范要求，使用简捷，操作方便。
² 优异性
系统在满足可靠性和实用性前提下保持了技术优异性，尤其符累计算机技术和网络通信技术最新发展时尚而且应用成熟。
² 安全可靠性
系统含有极高安全性、可靠性。含有长久和稳定工作能力。
² 开放性和可扩展性
系统可提供符合国际标准软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面接口和工具，使系统含有良好灵活性、兼容性和可移植性；能够继承不一样厂商不一样类型优异产品，使整个系统能够伴随技术发展和进步，不停得到充实和提升。
² 标准化和结构化
系统配置设计依据国家相关标准，达成结构化、标准化和模块化，综合表现当今优异技术。
² 经济性
在实现优异性、可靠性前提下，达成功效和经济优化设计。
4. 系统及产品特点
1. 定位正确，最小定位半径可达1.5M（室内）；
2. 自动统计设备进出系统时间、地点信息；
3. 同时允很多设备同行，防冲撞性能优异；
4. 全部系列产品均采取欧洲工业化设计，兼顾美观和实用性；
5. IP65工业等级防护组件，能够满足室外恶劣环境应用需求；
6. 集成多频段芯片（2.45G+13.56Mhz(Mifare、HID)/125K/915Mhz），满足多种应用场景；
7. 系统可实现未授权卡、失效卡、报失卡（黑名单卡）等权限管理，控制相关设备可出入地点，未授权卡非法通行提供报警信号；
8. 系统软件操作简单、方便，稳定可靠，易于维护；
9. 3D图形展示界面，全景真实展示。
5. 系统组成及组件功效
RFID设备正确定位服务系统关键由三个基础部分组成，即数据采集部分、系统传输部分、监控管理部分。
1、数据采集部分
数据采集部分关键分为关键点和区域覆盖两类。
关键点覆盖关键包含大门、楼口、房门口等出入口。
区域覆盖关键包含设备间、办公室、楼梯间、走廊等大范围开放区域。
2、数据传输部分
数据传输关键是完成数据采集点和监控室之间网络连接。
3、监控管理部分
监控管理部分关键是完成对上传数据进行处理，提供完整设备统计汇报，生成设备所在地等统计报表，并实时监控设备进出系统状态；当设备非法进入或不按要求通道进出时，系统报警。监控管理配置下列设备：
Ø 数据通信接口
Ø 控制器
Ø 监控主机，含监控管理软件
Ø 报警器设备（1套）
Ø HUB/ MODEM
Ø 网络终端
6. 系统网络组成示意图

7. 系统功效
7.1. 系统基础功效
基础资料：可录入设备相关资料信息。
设备管理：设备贴卡和注销卡。
设备管理：输入设备资料，安装区域资料，设备控制参数、时间参数。
发送和接收：包含读取设备时间、设置设备时间、清除设备历史统计、设定安保控制参数等。
数据采集：将设备历史统计保留到数据库中，方便进行处理。
查询报表：机构报表、设备报表、设备贴卡情况、设备资料表、设备准许人员报表、设备事件报表查询。
日志统计: 报警、故障、网络连接、网络断开、远程控制及读卡器型号变更等
WEB浏览：采取B/S架构，系统提供管理人员经过IE访问查看相关信息。
7.2. 设备定位功效
系统在数据采集部分信号全覆盖基础上，提供实时定位功效。可获知设备所处区域位置。
7.3. 敏感区域或设备禁入区域监控功效
系统提供敏感区域或设备禁入区域设定。提醒报警信息给系统，方便单位应急处理。
7.4. 系统电子地图功效
系统软件自带电子地图功效，比如当发生设备进入禁入区域报警事件时，平面图会直观显示报警区域，能够用电子地图和表格方法双重显示报警点位置及设备信息；表格方法实时统计每次报警时间、日期、设备卡号、信息、隶属部门等相关资料，并可有选择地查看设备分布情况。

8. 产品介绍
沃科-AR801读写器
产品概述
AR801型读写器是一款有源RFID读写设备，含有识别距离可控、灵敏度高、识别速度快、抗干扰能力强等特点，经过螺钉或安装支架固定。用于室内型号是AR801A，室外型号AR801B。
AR801型读写器经过以太网或RS485和监控中心进行双向数据通信，将标识卡全部信息实时上传到监控中心，为系统提供高精度、实时数据。
AR801 智能有源读写器

AR801 室外防护组件
技术特征
工作频段：
2.4 GHz ～ 2.483 GHz
识别速度：
180 公里 / 小时
识别能力：
采取多个防冲突方案，识别500张以上标签
识别角度：
信号接收角度可调整，满足定向和全向不一样要求
接收灵敏度：
-101dBm/高灵敏度
通信接口：
以太网，RS485
通信波特率：
4800～115200bps
工作电压：
DC12V～48V
工作温度：
-20℃～60℃
材质：
铝型材 局 可
防护等级：
IP21
可 靠 性：
防雷防水防冲击，满足工业环境要求
外形尺寸：
156.5×104×28.5 mm(R801A)
185 ×132 ×75 mm(R801B)

沃科-P802 激活器
产品概述
P802 RFID激活器（定位器）产品，利用优异RFID无线通讯技术，和电子标签、电子签封锁等进行数据交换，采集和更新标签中区域信息，实现对目标区域定位和活动路线跟踪，适适用于人员、资产、车辆、物流等管理应用。
技术特征
 定时无线通讯：以一定时间间隔发射无线数据，自动识别
 输出功率可微调、粗调，含有功率指示，直观显著
 256个独立定位器ID能够自由设置
性能指标：
识别距离：5米以内，可调
工作频率：125KHz
调制方法：ASK
电源电压：AC220V 50Hz / DC 24V
工作电流：<=1A (DC 24V)
额定功率：30W
发射功率：<= 37 dbm
天线接口： BNC
工作温度：-30℃-80℃
储藏温度：-60℃-90℃
使用寿命：以上
外形尺寸：长×宽×高：178mm×148mm×36mm
安装方法：立柱，墙面，悬挂等
沃科-T903电子标签
产品概述
沃科-T903C超薄型标识卡是一个有源主动式标识卡，可支持双频点工作。工作频点在2.4GHz和125kHz（13.56Mhz）。该标识卡含有识别距离远，功耗低，免维护等特点。标识卡内部含有优良防冲突机制，适合于多标识卡应用场所。
标签采取“主动方法”进行工作，主动发射信号给读写器。发射频次可调。标签内部采取高能锂电池。标准环境下，电池提供能量能够确保标签连续工作3年以上。
技术特征
工作频段：
2.4 GHz ～ 2.483 GHz

125k
识别速度：
180 公里 / 小时
识别距离：
0～ 150米可调
功耗标准：
工作功率为微瓦级
尺 寸：
85.5×54×4mm
重 量：
约18g
外 形：
圆型/椭圆型/方卡型等，可按要求定做
可 靠 性：
防水防冲击，满足工业环境要求
固定增益：
0～3级可按需选定
使用寿命：
3～8 年
通讯速率：
250Kb/s
抗干扰性：
频道隔离技术，多个设备互不干扰
