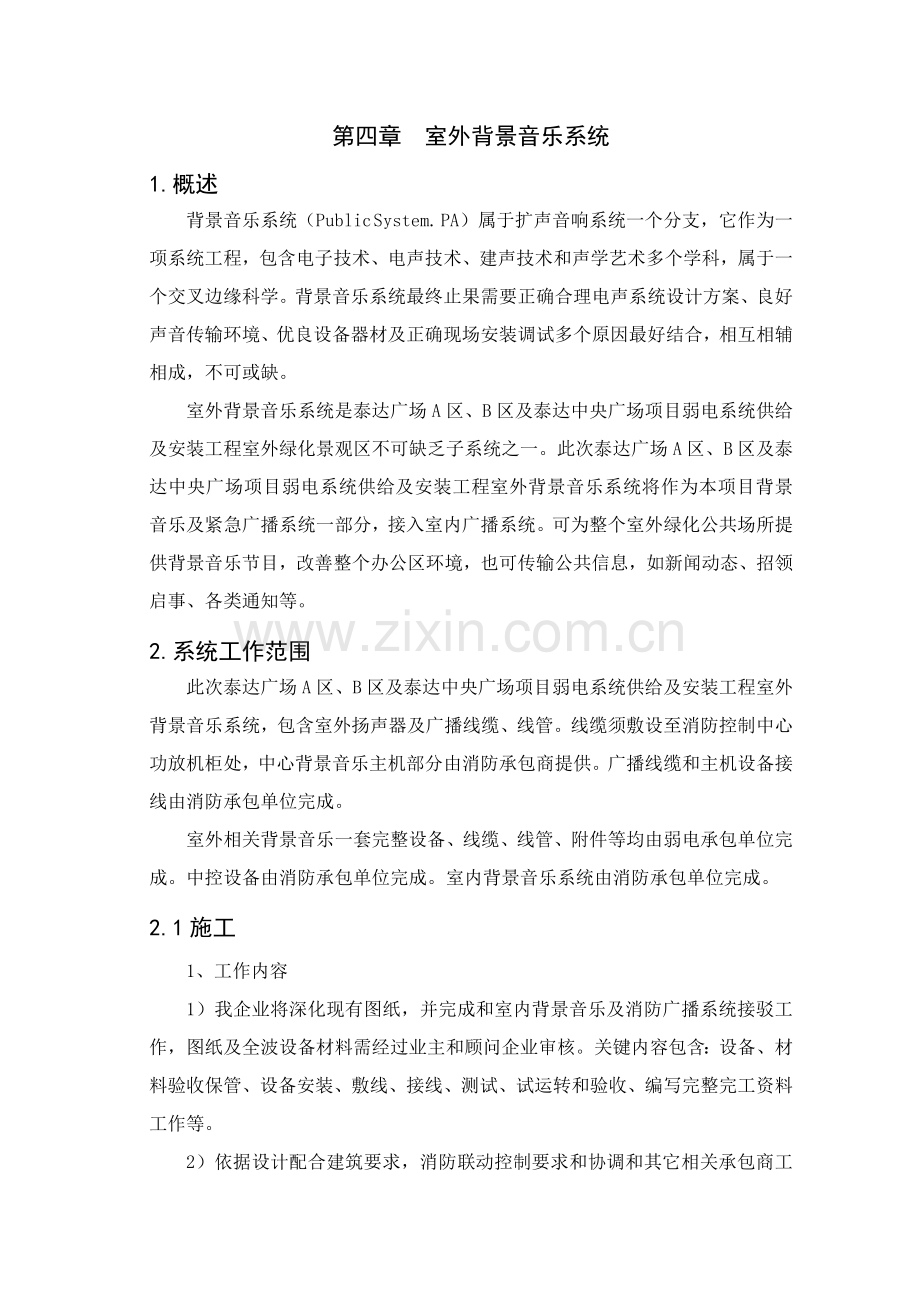

第四章　室外背景音乐系统
1.概述
背景音乐系统（Public System. PA）属于扩声音响系统一个分支，它作为一项系统工程，包含电子技术、电声技术、建声技术和声学艺术多个学科，属于一个交叉边缘科学。背景音乐系统最终止果需要正确合理电声系统设计方案、良好声音传输环境、优良设备器材及正确现场安装调试多个原因最好结合，相互相辅相成，不可或缺。
室外背景音乐系统是泰达广场A区、B区及泰达中央广场项目弱电系统供给及安装工程室外绿化景观区不可缺乏子系统之一。此次泰达广场A区、B区及泰达中央广场项目弱电系统供给及安装工程室外背景音乐系统将作为本项目背景音乐及紧急广播系统一部分，接入室内广播系统。可为整个室外绿化公共场所提供背景音乐节目，改善整个办公区环境，也可传输公共信息，如新闻动态、招领启事、各类通知等。
2.系统工作范围
此次泰达广场A区、B区及泰达中央广场项目弱电系统供给及安装工程室外背景音乐系统，包含室外扬声器及广播线缆、线管。线缆须敷设至消防控制中心功放机柜处，中心背景音乐主机部分由消防承包商提供。广播线缆和主机设备接线由消防承包单位完成。
室外相关背景音乐一套完整设备、线缆、线管、附件等均由弱电承包单位完成。中控设备由消防承包单位完成。室内背景音乐系统由消防承包单位完成。
2.1施工
1、工作内容
1）我企业将深化现有图纸，并完成和室内背景音乐及消防广播系统接驳工作，图纸及全波设备材料需经过业主和顾问企业审核。关键内容包含：设备、材料验收保管、设备安装、敷线、接线、测试、试运转和验收、编写完整完工资料工作等。
2）依据设计配合建筑要求，消防联动控制要求和协调和其它相关承包商工作。

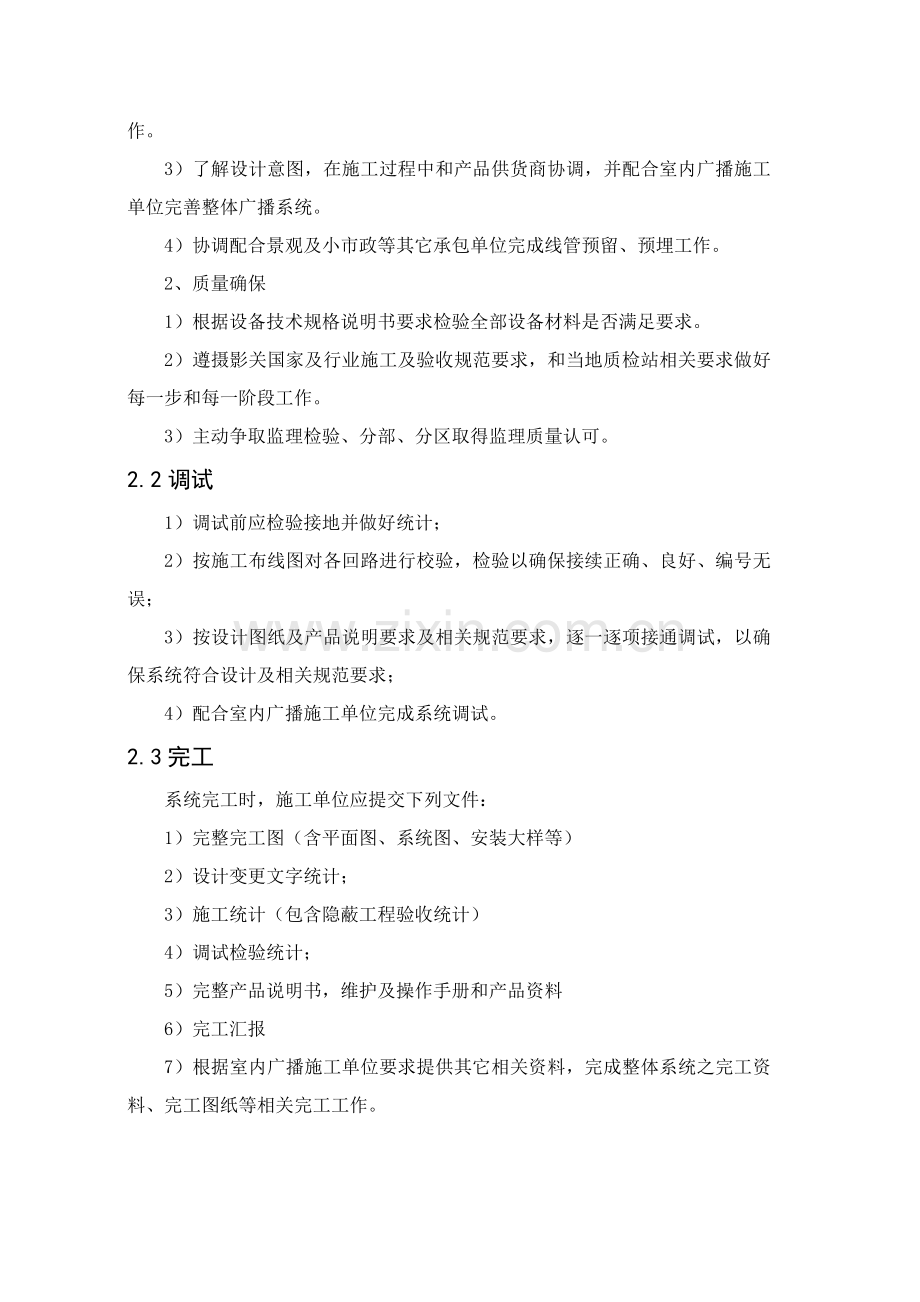

3）了解设计意图，在施工过程中和产品供货商协调，并配合室内广播施工单位完善整体广播系统。
4）协调配合景观及小市政等其它承包单位完成线管预留、预埋工作。
2、质量确保
1）根据设备技术规格说明书要求检验全部设备材料是否满足要求。
2）遵摄影关国家及行业施工及验收规范要求，和当地质检站相关要求做好每一步和每一阶段工作。
3）主动争取监理检验、分部、分区取得监理质量认可。
2.2调试
1）调试前应检验接地并做好统计；
2）按施工布线图对各回路进行校验，检验以确保接续正确、良好、编号无误；
3）按设计图纸及产品说明要求及相关规范要求，逐一逐项接通调试，以确保系统符合设计及相关规范要求；
4）配合室内广播施工单位完成系统调试。
2.3完工
系统完工时，施工单位应提交下列文件：
1）完整完工图（含平面图、系统图、安装大样等）
2）设计变更文字统计；
3）施工统计（包含隐蔽工程验收统计）
4）调试检验统计；
5）完整产品说明书，维护及操作手册和产品资料
6）完工汇报
7）根据室内广播施工单位要求提供其它相关资料，完成整体系统之完工资料、完工图纸等相关完工工作。
3.需求分析
此次泰达广场A区、B区及泰达中央广场项目弱电系统供给及安装工程室外背景音乐系统仅用作背景音乐功效，作为本项目背景音乐及紧急广播系统一部分，接入室内广播系统（室内广播系统由室内广播施工单位负责实施）。
背景音乐功效：掩盖噪声并发明轻松愉快气氛；改善整个泰达中央广场室外绿化区域整体环境，活跃气氛，缓解大家精神压力，提供轻松友好气氛。扬声器分散均匀部署，无显著声源方向性，且音量适宜，不影响人群正常交谈，是优化环境关键手段之一。
此次泰达中央广场广播系统设计将室内公共广播、消防紧急广播和室外背景音乐系统集成在一起，组成通用性极强广播系统，这么既可节省投资，又可使系统一直处于完好运行状态。同时，考虑到此次项目占地面积较广，此次系统采取技术成熟、可靠性和品质高模拟广播设备来构建整个泰达中央广场项目标广播系统（此次系统只包含室外背景音乐部分）。
4.设计依据
4.1标准及规范
业主提供招标文件、清单、图纸、答疑文件说明及相关工程设计资料。
《智能建筑设计标准》 GB/T50314-
《民用建筑电气设计规范》 JGJ/T16-
《智能建筑工程质量验收规范》GB 50339-
《城市有线广播电视网络设计规范》GY5075—；
《有线电视广播系统技术规范》GY/T106-1999
《建筑设计防火规范》GB50016-
《高层民用建筑设计防火规范》GB50045-；
《火灾自动报警系统施工和验收规范》GB50166-92
《火灾自动报警系统设计规范》GB50116-98
《建筑设计防火规范》GBJ16－87
国家相关规范及标准（采取最新版本）。
注:一些技术规范,国家未统一规范，以地方及行业标准设计。其它设计规范及标准见相关资料。
4.2设计标准
（1）优异性和可扩展性：
现代信息技术发展，新产品、新技术层出不穷。所以系统在投资费用许可情况下应充足利用现代最新技术，以使系统在尽可能长时间内和社会发展相适应。但因为现代科学技术飞速发展，故必需充足考虑以后发展需要，设计方案必需含有前瞻性和可扩展性。这种可扩展性不仅充足保护了业主方投资，而且含有较高综合性能价格比。本设计对此均作了充足考虑，预埋了必需管线，预留了多种接口，极便于系统扩展和升级。
（2）科学性和规范性：
室外背景音乐系统是一个优异复杂综合性系统工程，必需从系统设计开始，包含施工、安装、调试直到最终验收全过程，全部严格根据国家相关标准和规范，做好系统标准化设计和科学管理工作。最终提交正规测试验收汇报及全套施工图纸和技术资料供甲方存档。
（3）安全性和可靠性：
室外背景音乐系统建设，直接影响着用户使用效果、外部形象及投资回报，所以系统设计必需安全、可靠，本方案充足考虑采取成熟技术和产品，在设备选型和系统设计中尽可能降低故障发生。并从线路敷设、设备安装、系统调试等方面，全部满足可靠性要求。
5.系统选型
此次泰达广场A区、B区及泰达中央广场项目弱电系统供给及安装工程室外背景音乐系统在设计及设备选型上，我企业做到：
选择有雄厚实力和绝对优异技术支持能力厂家、代理商，以确保设计指标实现和系统工作可靠性；考虑到泰达广场A区、B区及泰达中央广场项目标实际功效需求，本工程采取行业产品技术成熟、可靠性和品质高模拟广播系统。
此次室外背景音乐产品选择日本TOA企业生产模拟广播产品。
日本TOA株式会社创建于1934年，在致力于专业广播音响设备研究和生产方面已经走过了半个多世纪旅程，并以产品创意和质量可靠而驰名国际。现在，TOA已经成为世界最好生产公共广播、紧急广播、专业舞台音响、保安闭路监控、楼宇管理通信、会议和内部通讯系统综合生产商。分企业遍布世界各地，产品已经在世界一百多个国家和地域机场、车站、商场，体育场馆等公共场所和高级小区、写字楼、医院、酒店、剧院、会议中心等处得到广泛应用。
其旗下背景音乐系统是背景音乐、紧急、业务广播兼用系统。不仅能从主机及话筒向部分区域广播，还能向多个区域进行群组广播；可选择通常全区广播和紧急全区广播，并在声音文件中对避难疏散广播和误报更正广播等消息进行录音；可选择自动广播和手动紧急广播等。各设备之间连接和安装很快捷、方便，系统总线制结构含有冗余性能。
6.方案设计描述
6.1总体计划
泰达广场A区、B区及泰达中央广场项目标室外背景音乐系统，关键是针对中央广场设置背景广播，分为3个广播分区，E区散步道为一个区，两侧圆形花园各为1个区。为整个中央广场提供优美背景音乐。整套系统仅用作背景音乐功效，作为本项目背景音乐及紧急广播系统一部分，接入室内广播系统（室内广播系统由室内广播施工单位负责实施）。
同时，考虑天津市防雷办要求，针对3个室外背景音乐分区进线部分配置电源及信号型浪涌抑制器，对系统进行防雷保护，确保系统运行安全性和稳定性。
6.2针对性说明
此次设计依据招标文件和图纸要求，泰达广场A区、B区及泰达中央广场项目标室外背景音乐系统分成3个广播分区；E区散步道为一个区，两侧圆形花园各为1个区，每个分区配置11个室外圆筒形埋入式扬声器，每分区扬声器总功率放大1.3 倍后不超出500W。此次系统设计配合室内广播施工单位完善整体广播系统，完成和室内背景音乐及消防广播系统接驳工作，经过室内广播控制主机进行统一使用和管理。
6.3 系统点表
依据泰达广场A区、B区及泰达中央广场项目标招标文件及施工图纸要求，室外背景音乐系统点位关键设置在两侧圆形花园、E区散步道等区域。其中，在室外园区采取30W室外圆筒形埋入式扬声器，被选择扬声器均能满足消防防火要求。
此次广播控制室应招标文件要求定于消防控制室（关键控制设备由室内广播施工单位负责实施）。
具体点表以下：
功效区域
广播分区
扬声器
室外圆筒形埋入式扬声器(30W)
东侧圆形花园
1
11
E区散步道
2
11
西侧圆形花园
3
11
总计

33
6.4 系统架构
此次广播系统共分成四大部分：前端广播源、控制设备、功放设备和前端扬声器。
前端广播源关键为节目源有DVD 播放机、MP3、调谐器等设备，并设有应急广播用话筒（播放源设在消防控制室）等（此部分系统由室内广播施工单位负责实施）。
控制设备依据不一样产品和不一样控制方法来选择，需要实现分区播放和呼叫功效。关键由广播控制主机等设备组成（此部分系统由室内广播施工单位负责实施）。
功放设备根据点位设置，经过计算来确定功放型号和功放数量，根据一个分区一路功放来设置（此部分系统由室内广播施工单位负责实施）。
前端扬声器根据设置位置和功效不一样来设置，此次依据招标文件要求，关键采取30W室外圆筒形埋入式扬声器来实现室外背景音乐系统功效。
6.5 系统说明和功效说明
本项目广播系统依据招标文件要求采取模拟广播系统，室内广播系统由室内广播施工单位负责实施，此次设计只针对室外背景音乐系统进行设计。
室外背景音乐和室内公共广播、消防紧急广播共用一套控制系统，广播系统设计满足火灾报警规范。广播控制机柜设置于消防控制室，紧急广播由消防控制室提供消防报警干结点信号。
系统采取 100V 定压输出方法。节目源有DVD 播放机、MP3、调谐器等设备，并设有应急广播用话筒。火灾时自动打开相关层紧急广播，同时切断背景音乐广播，消防广播强切在消防控制室自动完成。系统设置紧急广播备用功放，其容量大于火灾时需同时广播范围内火灾应急广播扬声器最大容量总和1.5 倍。紧急广播音箱功率3W；在室外园区采取30W室外圆筒形埋入式扬声器。背景音乐功放根据广播总功率1.3 倍配置（室内广播系统由室内广播施工单位负责实施）。
系统设计确保远端音量，结合广播分区功率大小和传输距离选择适宜线径广播线缆规格，室内广播部分能够把消控中心后级功放移至各楼弱电间，利用音频光端机和光纤和消控中心连接。
系统应能够同时向不一样位置传送不一样呼叫，也含有向全部或选定位置播放背景音乐功效。
室外背景音乐关键作用是掩盖噪声并发明一个轻松友好听觉气氛，要求扬声器分散均匀部署，无显著声源方向性，且音量适宜，不影响人群正常交谈，紧急广播时则达成最大音量。
此次系统设计充足考虑使用场所特征、噪音水平、空间大小高度，并依据扬声器扩散角度、声压等级和额定输入功率来确定扬声器数量。
室内火灾事故广播自动控制程序通常为：当发生火警时，按相邻防火分区次序进行广播，如在本层及相邻层进行广播，即N,N±1 广播形式；当首层发生火灾时，在本层、二层及地下各层进行广播；地下层发生火灾时，在地下各层及首层进行广播。如有些区域面积比较大，消防广播规范还没明确要求，可根据实际情况（如消防相关部门和用户规范要求）进行分区广播（此部分系统由室内广播施工单位负责实施）。
此次系统设计和施工符合国家规范、行业标准和地方性消防系统设计规范相关紧急广播和消防自动报警部分具体要求。
系统应含有自行检测功效：系统回路需有断路、和短路故障监测等等。
广播线缆选择符合国家标准防火电线，室外背景音乐传输线缆采取WD-ZAN-RV-3*2.5线缆。
全部广播单回路容量预留20%，每块分区矩阵板预留50%。
6.6系统环境要求
此次考虑到泰达广场A区、B区及泰达中央广场项目标实际环境及功效需求，此次设计采取100V定压方法传输，选择100V输出定压功放和和之相匹配扬声器。
同时，因为此次室外广播系统关键针正确是两侧圆形花园、E区散步道等区域，考虑到招标文件要求和实际环境要求，在室外部分则采取WD-ZAN-RV-3*2.5音频线缆，以确保信号传输质量和系统稳定性，同时，考虑到室外背景音乐系统管路由小市政负责，提议针对本系统单独敷设管路，不和其它系统混合，确保传输信号不受到干扰。
室外扬声器外壳、基座采取FPR 树脂，面板采取ABS 树脂；造型采取圆筒形埋入式扬声器，外型和景观整体设计相配合；同时，考虑到扬声器安装于室外区域，其防水等级达成IP65要求；广播管路需采取防水防潮保护方法，预防线路老化，造成更大经济损失。
6.7故障影响及应对
此次设计室外背景音乐系统可能产生故障关键以下：
1、背景音乐功率传输线路额定传输电压较高、线路电流较大，和通信线或数据线共管、共槽时，轻易对它们造成干扰。
2、因为定压式背景音乐线路额定传输电压达100V（或以上），有些工程技术人员误认为属“强电”线路，可和220V电力线共管共槽。这种误解会造成严重安全事故，必需严令阻止。
3、背景音乐功率传输线路绝缘和接头处理不妥，轻易引发跳火，形成火灾隐患，必需严加防范。
4、安装、固定广播扬声器路杆、桁架、墙体和紧固件等承载能力往往轻易被忽略，应尤其给予注意。
5、功率较大动力或照明设备换路时，对电网会产生很大干扰。所以背景音乐系统不宜和它们共用同一供电回路。
应对方法具体以下：
1、室外广播线缆必需单独敷设管路，广播管路需采取防水防潮保护方法，预防线路老化，造成更大经济损失。
2、背景音乐功率传输线路采取防火阻燃型线缆，绝缘和接头处理需做防火处理，以免形成火灾隐患。
7产品技术参数
7.1 30W室外圆筒形埋入式扬声器

规格
声　　箱
防水密封型
防水能力
IP65
喇叭元件
12厘米锥型
额定输入
30W
标称阻抗
100V线: 330Ω(30W),670Ω(15W),1kΩ(10W),2kΩ(5W),3.3kΩ(3W)
70V线: 330Ω(15W),670Ω(7.5W),1kΩ(5W),2kΩ(2.5W),3.3kΩ(1.5W)
阻抗开关
螺丝端子
声 压 级
88 dB (灵敏度：1m, 1W)
频率响应
70Hz - 10,000Hz
输入端子
推式端子/螺丝端子
材　　料
外壳, 基座: FRP树脂 颜色:深灰色
面板: ABS 树脂 颜色:深灰色
重　　量
2.5 kg
8系统硬件和软件扩展方法
本设计针对室外背景音乐系统做了接口预留，预埋了必需管路（由小市政部门负责），预留了多种接口，极便于系统扩展和升级，业主可依据后期需要扩展室外背景音乐分区和扬声器数量，而不需要对设备进行全部更换，更经济实惠。
具体扩展可经过增配关键控制室功放设备和分区设备来实现系统扩展需求。
9系统测试
1、系统测试
（1）音源测试（由室内广播单位负责）：
a.FM/AM调谐器播放：正常、不正常；
b.双卡放音机播放：正常、不正常；
c.CD机播放：正常、不正常。
（2）系统测试（由室内广播单位负责）：
系统分区控制；
分区划分和消防分区相一致。依据消防要求当N区发生火灾时N+1、N-1层均报警。
（3）强切功效运行（由室内广播单位负责）：
连接好紧急、业务面板，扩展分区面板、功率放大器等设备，运行从背景音乐状态“强切”到紧急广播状态。并实现对一些分区或全部分区广播。
（4）供电方法切换
系统切换到消防紧急电源系统（直流24V），紧急广播应正常工作。
2、系统扬声器回路播放
连接好各分区室外背景音乐扬声器，经过扬声器进行播放系统。
10优化提议
考虑到此次系统关键为室外背景音乐系统，原设计图纸采取广播线路为WD-ZAN-RV-3*2.5线缆；考虑到现场室外环境气候较为潮湿，室外广播线路轻易受潮老化，对系统造成巨大损坏；所以，此次提议对室外管路采取防水防潮保护方法，预防线路老化；同时，采取防水双护套型广播线缆，增强其线路防潮能力，确保系统运行可靠性和稳定性。

11系统设备清单
项目
材料
产地
品牌
生产厂家
规格/型号
材料质量标准
数量
单位

室外背景音乐系统

设备

1
扬声器
中国
TOA
提讴艾（上海）电器
GS-301D-CH
符合招标文件要求
33
No.

金属软管

2
金属软管Ф25
无
无
无
无
符合招标文件要求
17
m

弱电线缆

3
WD-ZAN-RV-3*2.5mm2
中国
爱谱
上海爱谱华顿电子工业
WD-ZAN-RV-3*2.5mm2
符合招标文件要求
3532
m
4
系统调试
无
无
无
无
无
1
