安防知识维修教材关键技术部改.doc

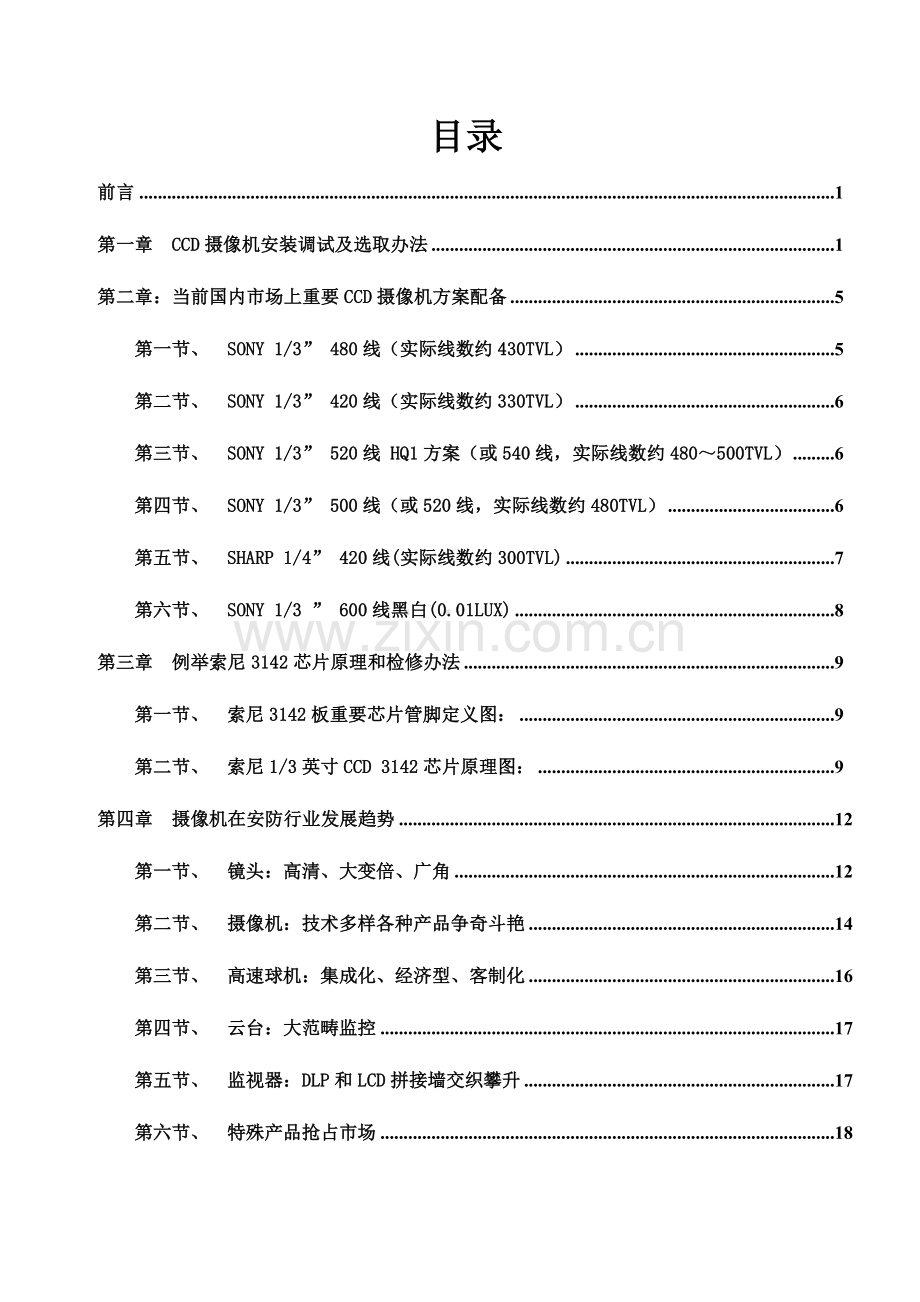

安防维修培训教材惠州百图丽实业有限公司 技术部10月21日目录前言1第一章 CCD摄像机安装调试及选取办法1第二章：当前国内市场上重要CCD摄像机方案配备5第一节、SONY 1/3” 480线（实际线数约430TVL）5第二节、SONY 1/3” 420线（实际线数约330TVL）6第三节、SONY 1/3” 520线 HQ1方案（或540线，实际线数约480500TVL）6第四节、SONY 1/3” 500线（或520线，实际线数约480TVL）6第五节、SHARP 1/4” 420线(实际线数约300TVL)7第六节、SONY 1/3 ” 600线黑白(0.01LUX)8第三章 例举索尼3142芯片原理和检修办法9第一节、索尼3142板重要芯片管脚定义图：9第二节、索尼1/3英寸CCD 3142芯片原理图：9第四章 摄像机在安防行业发展趋势12第一节、镜头：高清、大变倍、广角12第二节、摄像机：技术多样各种产品争奇斗艳14第三节、高速球机：集成化、经济型、客制化16第四节、云台：大范畴监控17第五节、监视器：DLP和LCD拼接墙交织攀升17第六节、特殊产品抢占市场18结语19前言“安全防范”是公安保卫系统专门术语，是指以维护社会公共安全为目而采用各种防入侵、防被盗、防破坏、防暴和进行安全检查等办法与手段，分为“人防 ”、“物防”和 “技防”。 “技防”即安全技术防范，是运用科学技术手段与先进器材设备，防止、发现、制止违法犯罪行为和重大治安事故，维护公共安全活动，它比老式人防与物防更加先进、可靠和严密。安全技术防范涉及到社会方方面面，社会上重要单位、要害部门：如党政机关、军事设施、国家重点文物单位、广播电视、通讯系统、银行、仓库、百货大楼、居民区等等，都是安全防范工作重点。安全技术防范直接关系到国民经济发展及社会稳定，随着 “技防”行业不断壮大与发展，实现技防管理当代化、决策科学化，提高从业人员素质，已成为增进技防管理信息化建设迫切需要。新颁布广东省安全技术防范管理条例第二十六条指出：“技防系统设计、施工、维修和使用人员应当通过技防安全培训”，第一次以地方立法形式明确了技防培训工作重要性。第一章 CCD摄像机安装调试及选取办法1、安装镜头应注意镜头与摄像机接口是C型接口还是CS型接口，C型接口和CS型接口镜头螺纹均为1英寸32牙，直径为1英寸，差别是镜头距CCD靶面距离不同，C式安装座从基准面到焦点距离为17.562mm，比CS式距离CCD靶面多一种专用接圈长度，CS式距焦点距离为12.5mm。别小看这一种接圈，如果没有它，镜头与摄像头就不能正常聚焦，图像变得模糊不清。因此在安装镜头前，先看一看摄像头和镜头是不是同一种接口方式，如果不是，就需要依照详细状况增减接圈。有摄像头不用接圈，而采用后像调节环，调节时，用螺丝刀拧松调节环上螺丝，转动调节环，此时CCD靶面会相对安装基座向后（前）运动，也起到接圈作用。安装镜头时，一方面去掉摄像机及镜头保护盖，然后将镜头轻轻旋入摄像机镜头接口并使之到位。对于自动光圈镜头，还应将镜头控制线连接到摄像机自动光圈接口上。2、镜头光圈调节与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视场景，调节镜头光圈与对焦环，使监视器上图像最佳。如果是在光照度变化比较大场合使用摄像机，最佳配接自动光圈镜头并将摄像机电子快门开关（ELC）置于OFF。如果选用了手动光圈则应将摄像机电子快门开关（ELC）置于ON，并在应用现场最为明亮（环境光照度最大）时，将镜头光圈尽量开大并仍使图像为最佳（不能使图像过于发白而过载），镜头即调节完毕。装好防护罩并上好支架即可。由于光圈较大，景深范畴相对较小，对焦距时应尽量照顾到整个监视现场清晰度。当现场照度减少时，电子快门将自动调节为慢速，配合较大光圈，仍可使图像满意。在以上调节过程中，若不注旨在光线明亮时将镜头光圈尽量开大，而是关得比较小，则摄像机电子快门会自动调在低速上，因而仍可以在监视器上形成较好图像；但当光线变暗时，由于镜头光圈比较小，而电子快门也已经处在最慢（1/50s）了，此时成像就也许是灰暗一片了。3、后焦距调节后焦距也称背焦距，指是当安装上原则镜头（原则C/CS接口镜头）时，能使被摄景物成像正好成在CCD图像传感器靶面上，普通摄像机在出厂时，对后焦距都做了恰当调节，因而，在配接定焦镜头应用场合，普通都不需要调节摄像机后焦。在有些应用场合，也许浮现当镜头对焦环调节到极限位置时仍不能使图像清晰，此时一方面必要确认镜头接口与否对的。如果确认无误，就需要对摄像机后焦距进行调节。3 固定摄像机自身参数调试4、AGC ON/OFF （自动增益控制）摄像机内有一种将来自CCD信号放大到可以使用水准视频放大器,其放大量即增益，等效于有较高敏捷度，然而在亮光照环境下放大器将过载，是视频信号畸变。当开关在ON时，在低亮度条件下完全打开镜头光圈，自动增长增益以获得清晰图像。开关在OFF时，在低亮度下可获得自然而低噪声图像。5、ATW ON/OFF（自动白平衡）开关拨到ON时，通过镜头来检测光源特性/色温，从而自动持续设定变化CCD图像传感器曝光时间（普通从1/50到1/10000秒持续调节）。选取这种方式时，可以用固定或手动光圈镜头代替ALC自动光圈镜头。需要注意是：在室外或明亮环境下，由于ELC控制范畴有限，还是应当选取ALC式镜头：在某些特殊照明条件下，也许浮现下列状况： 在聚光灯或窗户等高亮度物体上有强烈拖尾或模糊现象。 图像明显地闪烁和色彩重现性不稳定。 白平衡有周期性变化。如果发生这些现象，应使用ALC镜头。以固定光圈镜头采用ELC方式时，图像景深也许不大于使用ALC式镜头景深。因而摄像机在完全打开固定光圈镜头而采用ELC方式时，景深会比使用ALC式镜头时小，并且图像上远处物体也许不在焦点上。当镜头是自动光圈镜头时，需要将开关拨到ALC方式。6、BLC ON/OFF（背光补偿开关）当强大而无用背景照明影响到中部重要物体清晰度时，应当把开关拨到ON位置。 当与云台配用或照明迅速变化时，建议把该开关拨到OFF位置，由于在ON位置时，镜头光圈速度变慢。 如果所需物体不在图像中间时，背光补偿也许不会充分发挥作用。第二章：当前国内市场上重要CCD摄像机方案配备在理解了摄像机构造后，当前来讲讲摄像机方案，方案重要是针对DSP来说，把DSP和CCD搭配起来就是咱们所说方案了，当前摄像机市场上应用比较多，占主流地位是SONY和SHARP生产DSP。SONY重要有如下几种方案：第一节、 SONY 1/3” 480线（实际线数约430TVL）芯片： CXD2163BR、D、D2480R+ICX409AK；SONY 1/3” 480线（假高线，实际线数约350TVL）芯片： CXD2163BR、D、D2480R+ICX405AK；SONY 1/3”480线高解低照（0.03LUX、F1.2）芯片：CXD2163BR、D、D2480R+ICX259AK；SONY 1/3”420线低照（0.03LUX、F1.2）芯片： CXD2163BR、D、D2480R+ICX255AKSONY公司推出这颗DSP之前已推出了CXD2163，当时把CXD2163这个方案叫做SS-1，用CXD2163做出来机子始终有问题，因此不久就推出CXD2163BR，用来代替CXD2163，方案人们也始终叫做SS-1。SS-1可接高解CCD(ICX408AK/超低照度ICX258AK(NTSC)和ICX409AK/超低照度ICX259AK(PAL)，还可以接低解CCD(ICX404AK(NTSC)和ICX405AK(PAL)(注意：以上CCD尺寸是1/3，尚有好多型号CCD没有列出，可参照关于方面书籍)这颗DSP可以做到电源同步(电源同步也称之为线性锁定或行锁定，是运用摄像机交流电源来完毕垂直推动同步，即摄像机和电源零线同步)。因此此前好多厂家都在用来做高解机子。当前由于芯片成本较高问题，好多生产摄像机厂家都不用这个方案了。第二节、 SONY 1/3” 420线（实际线数约330TVL）芯片： CXD3141R或CXD3142R、CXD1267（现基本使用其她IC代用）、CXA2096+ICX405AK；（CXD3142增长了镜像功能）当前用是:芯片：CXD3142、AA87221/AA87222、CXA2096/3796+IXC405AK/633AK（CXA3796+ICX633AK低照度较好）SONY 1/4” 420线（实际线数约300TVL）芯片：CXD3141R或CXD3142R、CXD1267（现基本使用其她IC代用）、CXA2096+ICX227AK；当前用是：芯片：CXD3142、AA87221/AA87222、CXA2096/3796+IXC227AK/643AK（CXA3796+ICX643AK低照度较好）这颗DSP是1999年推出，这款DSP只能接低解CCD，3142比3141多了镜像功能，如果SS-11也做到电源同步，就会产生很大噪讯。因此当前还没做成电源同步，SONY当前420线机子几乎就是这个方案。第三节、 SONY 1/3” 520线 HQ1方案（或540线，实际线数约480500TVL）芯片：CXD3172R、CXA2096N/CXA3796、ICX409AK/BK（CXA3796+ICX639BK低照度较好）这颗DSP是SONY推出，就是520线机子用DSP，3172当前技术还不是特别成熟，存在许多问题，其中发热太大，发热量比其她DSP大好多，致使某些工程师并不喜欢用。SS-HQ1能接高低解CCD，并且电源也能做到同步，总体上还是比SS-1好，就是发热问题还待进一步解决。第四节、 SONY 1/3” 500线（或520线，实际线数约480TVL）芯片：CXD4103R、CXA2096N、ICX409AK这颗DSP是推出，是SONY当前最新DSP，它解决了SS-HQ1发热问题，但是电源同步时噪讯大。可接高低解CCD此外尚有近两年推出新一代CCD（敏捷度大大高于上一代，即照度更低，清晰度较好，但内同步时色滚动较明显，对环境色温比较敏感即某些客户说会偏色）ICX633AK，普解420线ICX639AK，高解480线（500线、520线、540线）第五节、 SHARP 1/4” 420线(实际线数约300TVL)芯片：LR38603A、3Y48AI/3Y48B1、RJ2421ABOPB/BBOPB（3Y48B1+RJ2421BBOPB低照效果较好）SHARP 1/3” 420线(实际线数约320TVL)芯片：LR38603A、3Y48AI/3Y48B1、RJ2321ABOPB （ABOPB批次初期CCD夏普基本不生产了）接SHARP低解CCD，被业内人士作为低档机使用，近来俩年又出了D5(38627)。SHARP 1/4” 420线(实际线数约300TVL)芯片：LR38627、LR36B03、RJ2421ABOPB/BBOPB（RJ2421BBOPB低照效果较好）SHARP 1/3” 420线(实际线数约320TVL)芯片：LR38627、LR36B03、RJ2321BBOPB 据说效果可以跟SONY蓖美，除了SONY，SHARP外，尚有松下，韩国NEXTCHIP，台湾A-NOVAADPXXXX等，其中韩国NEXTCHIP公司推出DSP（NVP），重要接SHARP低解或SONY低解CCD。芯片：NVP/NVP+AD9943+633BK 450线（NVP是具备菜单功能）芯片：NVP/NVP+AD9943+639BK 540线第六节、 SONY 1/3 ” 600线黑白(0.01LUX)芯片：CXD2463、D1310、ICX409ALSONY 1/3” 480线黑白(0.001LUX)芯片：CXD2463、D1310、ICX255ALSONY 1/3” 480线黑白(0.03LUX)芯片：CXD2463、D1310、ICX405AL LG1/3” 480线黑白(0.03LUX)芯片：AI5412、AI4402、AI329AL第三章 例举索尼3142芯片原理和检修办法第一节、 索尼3142板重要芯片管脚定义图：第二节、 索尼1/3英寸CCD 3142芯片原理图：下面是以1/3SONY CCD 原理图来解说：1、 通电后无图像一方面检查外加电源极性与否对的，电压与否DC12V和电流与否在130MA，如果正常话，就从 R22一端有无视频信号，如果有，就也许是75R开路或者ZD1短路；如果没有，就要检查U9(IA171)4脚有无信号，如果有就要检查IA171供电与否正常，如果正常话，就是IA171损坏。如果没有就要看C76那一端有无信号，如果有，就是C76开路；如果没有话，就要看U1(CPU3142)3脚有无输入信号，如果有，就要考虑是CPU3142和周边问题了；如果没有话，就要看R23（22R）此外一端有无信号，如果有就是R23开路，如果没有话，就要看中放IC2096(21.22)有无信号输入，如果有话就要检查IC2096供电电压与否正常，周边器件有无损坏。如果IC2096(21.22)没有信号 就要看（C57.C58）1UF另一端有无信号，如果有就是有IUF损坏，如果没有信号，就要看Q5（2SK1875）输入端有无信号。如果有 就要检查Q5供电与否正常，如果正常话就也许Q5损坏。如果不正常就要检查ICX405AK其她各引脚电压与否正常。2、 电流低这种现象要从12V供电查，12V通过D10（整流二极管）到达L1（68UH）一端有无电压，如果没有就是D1开路，如果有就要看RC1（0.47R）有无电压，如果没有就是L1开路，如果有就要看U7(34063)7.8引脚有无电压，如果没有就是RC1开路。如果有就要看C19(100UF)有无5V电压，如果没有就要看L2(470UH)有无开路.U7自身与否损坏.CT1.CT2与否开路。如果有就要看L3(22UH)有没电压，如果没有就是L3开路，如果有就要看U8(AH33)一端稳压3.3V电压，如果没有就是U8稳压管开路，如果有分别供电给（U4 U2 U1 U9 U6）等引脚电压， 那一路引脚没有电压就查哪路 。3、 画面竖直方向浮现几道黑条或者S扭曲这种状况普通是直流供电电压纹波太大，应当检查一下相应(3V 5V 12V)供电电压那一路纹波太大。 更换滤波电容。（或者加大滤波电容）4、 画面竖直方向浮现所有竖条这种现象是由VL(6.8V)过低和场扫描(V1 V2 V3 V4)某一路信号不良所致，详细检查(CXD3142 S5C7221 ICX405AK相相应各引脚与否正常，不正常那一路就是问题所在点，最后更换相应器件即可。)5、 画面噪点大也许有如下几方面因素 摄像机内部电路板接地不良； 视频幅度输出不够； 环境光照度不够； 芯片周边旁路电容不良； 第四章 摄像机在安防行业发展趋势近年来，随着数字化、网络化趋势迅猛发展，老式安防产业面临着巨大冲击，特别以模仿监控行业影响最大。数字与模仿，似乎成为新兴与老式两个代名词，共同助力监控产业进步和发展。尽管数字化产品革命声势浩大，但模仿监控产业并没有被H.264海啸、NVR和DVR热潮等掀起巨浪所沉没，依然体现出强劲发展势头。在监控领域，随着着应用扩展，需求多样性，无论是镜头、红外摄像机、高速球、云台、矩阵，还是监视器，也都经历着技术不断革新，产品不断丰富发展道路。第一节、 镜头：高清、大变倍、广角高清晰度镜头对于镜头而言，清晰度是体现其优势重要指数。对画面规定不严格顾客来说，普通镜头与高清晰度镜头差距不大，但如果要用在某些规定较高领域，如医疗、工业自动化生产等，则对镜头规定非常高。随着百万像素摄像机不断涌现和发展，与之相应百万像素镜头也应运而生。据悉，当前市场上，诸如腾龙、CBC、富士能、图丽、厦门力鼎、福州福光等中外厂家均有推出百万像素镜头来应对市面上百万像素摄像机。在高清化监控发展趋势新规定下，百万像素镜头已经得到了越来越广泛推广。此外，安防监控并不但仅只满足于普通图像显示，而是需要对局部细节某些进行放大显示，如：人物脸部、景物细部(车牌等)检视，而这就需要高清晰度镜头来拍摄。由于摄像机市场需求始终十分强势，镜头在这份辽阔市场中也分到了一杯羹。当前，普通像素监控产品并不能完全满足安全防范需要，而超高清晰度、大变倍等具备特殊功能产品得到了安防需求人士青睐。因而镜头在摄像机技术变革浪潮推动下也逐渐地呈现出自己发展脉络，也就是在好马配好鞍前提之下，镜头发展更加高清化、大变倍趋势以及加入广角特殊规定。超广角镜头实现更大范畴覆盖超广角监控也是镜头发展一大趋势。这种镜头可以保证将监控视角提高到更大范畴，使得全景监控得以实现。广角镜头又分为普通广角镜头和超广角镜头两种。普通广角镜头焦距普通为38-24毫米，视角为60-84度;超广角镜头焦距为20-13毫米，视角为94-118度。由于广角镜头焦距短，视角大，在较短距离范畴内，能拍到较大面积景物。因而广泛用于大场景监控。腾龙镜头在超广角上就具备很强竞争力，无论是焦距范畴还是视角范畴都是镜头业界最大。在安防监控需求中，超广角镜头运用可以能实现最大范畴监控，保证监控无死角，监控范畴更广泛。大变倍解决远距离监控需要在安防监控领域，有些远距离区域难以在普通摄像系统监控范畴内，就需要采用高变倍镜头来拉近监控距离，使得远处物体变得更加清晰，而当前市场上镜头更多地是采用手动或电动变焦镜头来完毕安防监控。上海聚励电子科技有限公司所代理图丽(Tokina)镜头便新推出了一款原则电动变焦镜头TM55Z1038(x2)，1/2F/4.0，该款镜头能实现超远距离监控，在镜头内部有一种增聚镜，以两倍镜片组实现，使得远处图像画面也能清晰地呈当前人们眼前。据理解，宾得(PENTAX)一款H55ZME-F变倍镜头更是变倍中杰作，它具备超高倍率55倍变倍镜头，超级望远功能;最大特点也是具备2倍伸缩镜，最大可以变倍110倍，为远距离监控提供了保证。特殊技术独树一帜镜头发展到当前为止，已有诸多特殊技术被应用到。图丽镜头就采用了具备超低色散(SD)特性特殊玻璃材料，可以最大限度地减少由色差导致二次光谱和光学噪声，令整体画面提高和杜绝焦点误差，虽然200mm或以上远距离镜头使用后来也可以拍摄到清晰锐利影像。此外，非球面镜片和多层复合镀膜技术也协助镜头可以得到更加清晰图像效果。据理解，富士能一款D32x10R4D高清日夜两用32倍电动变倍镜头非常独特，其核心是采用了独特光学技术，即：(UD镜片组+CPU)方式运营，保证了该镜头特殊效果。它具备感红外功能，能实现超远距离透雾效果，保证高清画质;即当白天监控超远距离高山时，将它调节到红外光状况下，拉近距离后可以透过高山云雾将山体一览无余且物体清晰可见，令人叹为观止。第二节、 摄像机：技术多样各种产品争奇斗艳对于摄像机来说，好芯片是主导该机器具备优良性能保证。因而，要想在监控行业里立于不败则需要加强对芯片技术不断更新升级。据悉，当前市场上，重要日韩厂家们纷纷大打芯片技术升级之战，LG、松下、Sony等均纷纷更新并推出了优化后来摄像机芯片。据采访理解，LG新推出XDI系列智能芯片，具备良好色彩还原性，彩色模式下水平清晰度可以达到570线，同步具备独特色序矩阵构造，可以在更广色温范畴内适应光源色温变化;具备良好WDR解决单元，3D-DNR噪声抑制滤波器，能有效增强图像细节，减少图像噪声;低照度无缝拼接转换解决技术，数字慢快门技术，可以在短时间内完全智能化切换。该系列芯片是实现摄像机高清影像利器。此外，松下再一次将芯片进行升级更新，并推出了SD5系列芯片。该芯片不但能使摄像机获得高清晰画面，还能实现智能化控制，如加入人脸辨认技术。Sony公司也不甘示弱，在08北京展上全力打造全新产品，如高敏捷度摄像机、宽动态摄像机均采用Sony公司自主研发SuperHADIICCD，该CCD芯片具备很高敏捷度，在微光环境下依然能体现出众，水平辨别率达到540TV线，能使图像细节分毫毕现。DynaView+技术始终是Sony公司宽动态摄像机采用核心技术，在通过不断优化之后，该技术也更加炉火纯青。各厂家芯片大战增进了摄像机技术也不段地升级，这大大推动了安防监控前端产品技术更加精益求精，使得顾客获得了更多选取。红外摄像机商机日显红外摄像机始终是摄像机中一大亮点，在安防监控中商机日益突显出来。厂家为了适应客户需求更是绞尽脑汁，创造了许多独特设计。据北京展理解到，博世MIC1-400红外PTZ摄像机采用无刷马达技术，双集成红外灯，最为独特是它摄像机设计在云台顶部，实现全方位监控。天津东荣电子红外球机也采用了分仓式设计，阻断了红外光反射，彻底解决了球罩内反光问题。而利凌公司广州明佑电子有限公司远距离红外迅速云台IP照相机更加有特色，它使用了红外灯板自动开合隐蔽式设计;白天，红外灯板合起，变成摄像机遮阳罩;夜晚，亦可通过感应环境照度，红外灯板自动打开，设计十分新颖。而在产品技术上也有不少创新，浙江大立科技股份有限公司热像仪采用了高像素非制冷型焦平面热成像机芯组件，该机芯组件采用了大规模单片AlteraFPAG系统，具备超低功耗、超低噪声、高清图像等特点，并能在-40C+60C环境下持续稳定输出图像，并可扩展图像存储功能，它能满足工业、医疗、电子、科研、安全缉私、边防、侦查等众多规定。DM60系列在线式红外热像仪就是大立热像仪产品典型代表。红外摄像机创新与发展给安防监控带来了许多不同选取，满足了黑暗及夜间区域监控需求，从而使红外摄像机商机尽显。枪机：功能更加强化当前，摄像机市场始终呈现出繁华景象，在枪机方面，摄像机越来越高清，越来越追求百万像素;同步由于受摄像机芯片革命风暴巨大影响，枪式摄像机也正在经历功能性巨大突破，特别以宽动态技术革命最为火热。从北京展理解到，松下、Sony、LG等国外大厂纷纷将最新宽动态技术展示在人们面前，借助改进自己芯片来逐渐完毕宽动态技术奔腾。松下最新推出SD5芯片则加入了智能化元素，形成了第三代超级宽动态摄像机，其效果十分明显，不但具备基于每个像素点160倍动态范畴，还具备自动暗区补偿技术，使得画面各区域影像均清晰可见。Sony宽动态Dynaview+技术能单独对画面中亮部或暗部进行优先测光，保证亮部和暗部区域均清晰可见，特别灰度过渡自然细腻，在动态范畴大、反差大场景中效果极其优越。而LGXDI芯片摄像机则更加给人深刻印象，无论是清晰度、3D降噪、色彩还原还是宽动态功能均有巨大突破;除了这三家以外，三星、景阳等也都大力推广自己宽动态摄像机。各厂家争先恐后提高自己核心技术增进了宽动态技术摄像机得到了巨大发展。此外，随着数字化、网络化浪潮巨大冲击，网络摄像机得到了飞速发展;在此前提下，模仿监控所需要摄像机也逐渐不能满足于顾客需求，百万像素及高清摄像机呼声越来越强烈;对此，厂家们也是给出了明确答复，纷纷将高清百万像素规定作为摄像机追逐目的，使得枪机市场各种产品共存，在抢占市场份额时似乎给人一种群雄逐鹿感觉。在摄像机市场重要体当前三个方面：第一、摄像机辨别率不断提高;第二、各种摄像机功能推广(如，宽动态技术更加深化推广);第三、各厂家都纷纷压缩成本，把资金投入优势产品发展。此外，她还以为也许在市场经济不景气状况下国内厂家将迎来更好发展机会。经济型、客制化成主流也许是受当前金融危机影响，顾客们在选取摄像机时候会考虑缩小成本并且又但愿能买到适合项目需求产品。在这种需求前提之下，厂家们也纷纷按照客户规定来制定某些筹划，推出经济型产品来满足人们需求。如：三星推出了SCC-B1311P1/3”彩色高清枪机，这款经济型摄像机水平清晰度可以达到540线(彩色)，具备动态CCD缺陷补偿，最低照度为0.12Lux，其外型小巧潮流，合用于各种场合，也符合中低端消费市场需求。对于整个行业来说，市场规范是一种重要问题，对与厂家来说，按照市场需求，在推出产品时候最佳是依照市场需求来设计(即客制化方向)，这样便能更好地符合社会需求。第三节、 高速球机：集成化、经济型、客制化高速球作为集成度相称高产品，已经逐渐向模块化方向发展，其将云台系统、通讯及控制系统、摄像机系统集成到一种球机内，能在各种场合完毕多角度全方位视频监控，绝对是模仿监控市场一大宠儿。而据当前市场理解，高速球产品在技术不断成熟今天逐渐向经济型产品方向发展。据理解，天津亚安在不久前便推出了一款室外经济型高速球产品(YH5105)，这款球机最多可以达到80个预置位，旋转角度水平0360度，垂直090度，自动巡航，高辨别率，非常适合中低端顾客监控需求。此外，充氮高速球和红外高速球机也屡屡亮相。充氮球机内部气压为0.12Mpa，可以防止外界空气侵入，保证了球机内部环境干燥以及保护了内部电子元器件不被腐蚀。此外，天津东荣电子DQ85系列智能变速红外球型摄像机红外照射距离达到80-100米，采用了穿透式挡光板构造设计，它将红外灯与摄像机隔离，阻断了红外光反射，彻底解决了球罩内反光问题。采用最新调光软件，使其依照摄像机对景物亮度变化，自动调节LED红外灯发光强弱;并且能满足不同监控环境和监控场合规定。综上所述，高速球产品在当前市场发展过程中技术不断地更新，不同功能整合应用及经济型产品导向发展方向成为清晰趋势，无论是大厂小厂，国内国外，客制化定制化产品也将越来越多余现。第四节、 云台：大范畴监控据理解，当前市场上云台机逐渐向超大体积、高可靠性发展，当前天下数码、嘉杰、亚安等厂家均有生产大型云台。天下数码云台非常适合大范畴，远距离视频监控。据天下数码总经理韩冰简介，该公司近期推出了一款室外高速重载云台，该云台超级重载50KG，具备超大空间，可安装全球最大尺寸镜头，广播级设计，超级自锁能力，电子控制回差，定位精准度0.005度，360度旋转，预置位速度100度/秒，抗风力强达45公里/秒，能适应森林、港口等辽阔区域远距离大范畴视频监控需要。天津嘉杰电子ET5106智能变速一体化设备也是一套独特云台一体机，该机具备双视窗，可自由组合各种搭配方式，配有红外灯或热像仪，最大照射距离100m，具备独特强力弹簧及橡胶组合减振系统，抗冲击载荷，具备5-15Hz机械超级防抖动及自动跟踪功能，该云台摄像机可以合用于警用、消防、运钞等特种车辆。第五节、 监视器：DLP和LCD拼接墙交织攀升在视频监控中，前端摄像机为画面提供了前期采集基本，然而真正要完毕视频图像输出显示则需要后端监视器帮忙。当摄像机在追求高清晰度浪潮推动下，监视器发展也必将迎来高清革命。在监视器、大屏拼接墙方面，DLP与LCD始终难分高下，各自具备独特优势。据理解，DLP在拼接上缝隙比较小，显示对比度很高，常用单元尺寸为50、60、67、84、100等，但DLP拼接墙尺寸和占用面积比较大，功耗较高，长时间工作易产生亮度减少现象。对此，市场上浮现了运用无尘箱体，减少灰尘落入，以防影响亮度，并且采用双灯技术，内置两个灯泡，工作时同步发光，极大限度上提高了屏幕亮度。而响石LCD液晶拼接屏则采用了工控式控制，或以纯硬件嵌入式拼接技术，将每个单元作为独立拼接解决系统，输入一种完整信号和控制信号，由各单元独自解决，这样可以保证各个单元体所要解决信号量较小，充分保证图像清晰度与视频流畅。创维群欣(Skyworth)新推出一款M46LA46寸超窄边专业液晶彩色监视器采用了独有V12数字解决技术、使得图像更鲜艳、逼真、稳定;在特殊环境下可以极大提高可视辨别率，还采用最新3D数字梳状滤波和3D数字图像降噪技术，图像清晰，视角宽阔。此外，该机最令人眼前一亮是加入了超窄边技术，这大大缩小了显示屏缝隙，使得它更加利于大屏幕拼接，提高了画面整体观感。如此多技术创新给监视器市场带来了很大改进，使得顾客在使用过程中获得了无穷乐趣。此外，广东奥比技术人员表达，“小尺寸LCD和大尺寸DLP显示屏幕仍将成为将来主流市场发展方向”。第六节、 特殊产品抢占市场在安防监控中，始终存在某些普通摄像机难以完毕监控任务特殊领域，如矿井、港口、海底、某些公安系统等等，这些特殊场合安全与范畴给了厂家们不小挑战。然而与往年相比，市场上浮现了大量智能化机器人摄像机，涉及红外、防爆、防水等等。最具代表是博世MIC1-400红外PTZ摄像机和深圳市亚邦科技有限公司推出利达斯JM612系列机器人摄像机。博世MIC1-400系列摄像机结实可靠，可以在水下进行监控操作，防水密封性非常好，且抗击爆炸能力很高，它双集成红外灯，采用无刷马达技术，可以进行360度水平转动和200度俯仰控制;强大功能和便捷操作使得它能成为港口、水下、公安系统等众多领域选取优良摄像机解决方案。利达斯JM612系列机器人摄像机也非常有特点，该系列机器人采用8-22mm厚铝合金或316#不锈钢材料制成，结实密封设计，有效地防止了摄像机在各类应用场合受到破坏，光学窗口采用平面设计，装配5mm厚钢化玻璃，精致雨刷设计均能保证摄像机不受外界不利因素影响。集一体化机芯、*及变速云台为一体，具备OSD菜单密码保护，自动跟踪移动侦测等功能，可选取内置红外热像仪，如此结实设计和强大功能保证了这些特殊应用场合安防监控。这些特殊产品是市场导向而应运产生代表产品，为安防监控边沿区域增添了不少发展空间，更加为保障社会稳定和治安监控作出了巨大贡献，这一特殊监控需求还将会在将来时间里得到飞速发展。结语模仿监控行业在网络化、集成化、智能化、数字化趋势巨浪下也许其发展步伐会越来越慢，但是老式行业代替并不是一天两天事情，在将来很长一段时间内，模仿监控发展仍旧有迎来自己一片天空地方。在这发展路途中，厂家们不断掀起核心技术革命是监控市场发展最大动力，同步，关注高清化、民用化、客制化市场规定来定制符合客户需求产品也是一种新方向。综观整个产业发展脉络可以理解，经济型产品，民用化产品、高清化产品将成为模仿监控一大趋势，生产满足客户需求产品是明智选取。数字与模仿，似乎成为新兴与老式两个代名词，共同助力监控产业进步和发展。以上所有文章仅供参照，授予惠州百图丽实业有限公司内部人员学习使用，有错误之处请予以指出改正。谢谢！
