建材市场设计专项方案说明.doc

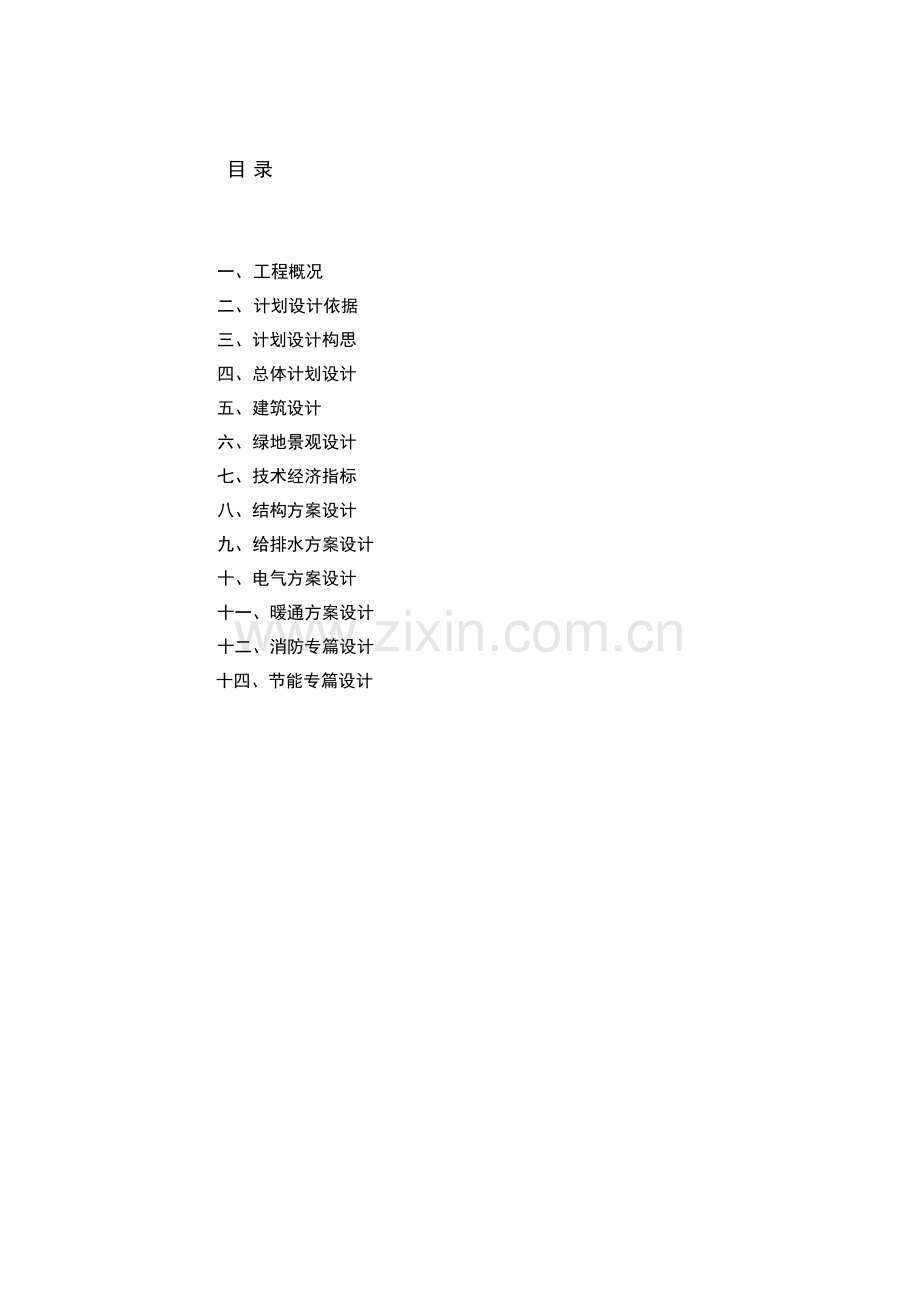

目 录

一、 工程概况
二、 计划设计依据
三、计划设计构思
四、总体计划设计
五、建筑设计
六、绿地景观设计
七、技术经济指标
八、结构方案设计
九、给排水方案设计
十、电气方案设计
十一、暖通方案设计
十二、消防专篇设计
十四、节能专篇设计

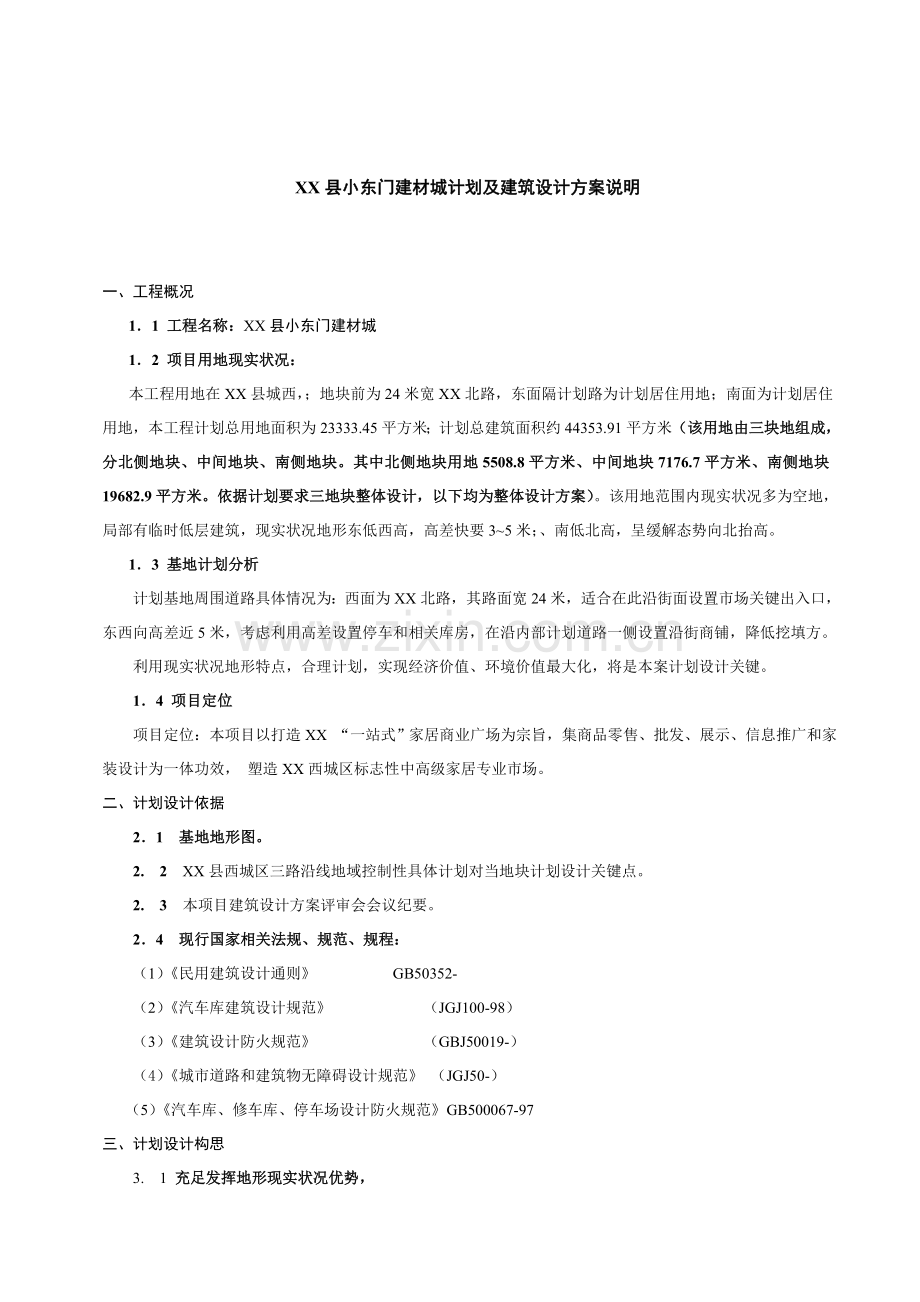

XX县小东门建材城计划及建筑设计方案说明

一、工程概况
1．1 工程名称：XX县小东门建材城
1．2 项目用地现实状况：
本工程用地在XX县城西，；地块前为24米宽XX北路，东面隔计划路为计划居住用地；南面为计划居住用地，本工程计划总用地面积为23333.45平方米；计划总建筑面积约44353.91平方米（该用地由三块地组成，分北侧地块、中间地块、南侧地块。其中北侧地块用地5508.8平方米、中间地块7176.7平方米、南侧地块19682.9平方米。依据计划要求三地块整体设计，以下均为整体设计方案）。该用地范围内现实状况多为空地，局部有临时低层建筑，现实状况地形东低西高，高差快要3~5米；、南低北高，呈缓解态势向北抬高。
1．3 基地计划分析
计划基地周围道路具体情况为：西面为XX北路，其路面宽24米，适合在此沿街面设置市场关键出入口，东西向高差近5米，考虑利用高差设置停车和相关库房，在沿内部计划道路一侧设置沿街商铺，降低挖填方。
利用现实状况地形特点，合理计划，实现经济价值、环境价值最大化，将是本案计划设计关键。
1．4 项目定位
项目定位：本项目以打造XX “一站式”家居商业广场为宗旨，集商品零售、批发、展示、信息推广和家装设计为一体功效， 塑造XX西城区标志性中高级家居专业市场。
二、计划设计依据
2．1　基地地形图。
2. 2 XX县西城区三路沿线地域控制性具体计划对当地块计划设计关键点。
2. 3 本项目建筑设计方案评审会会议纪要。
2．4　现行国家相关法规、规范、规程：
（1）《民用建筑设计通则》 GB50352-
（2）《汽车库建筑设计规范》 （JGJ100-98）
（3）《建筑设计防火规范》 （GBJ50019-）
（4）《城市道路和建筑物无障碍设计规范》 （JGJ50-）
（5）《汽车库、修车库、停车场设计防火规范》GB500067-97
三、计划设计构思
3. 1 充足发挥地形现实状况优势，
在符合计划设计条件下，最大发挥地块内地形高差优势，将地面建筑和地下车库合理布局，发明商业价值最大化；在市场地块尽可能利用沿街界面计划，而在高层住区地块则利用地形合理设置车库，做到人车分流，增强小区环境品质；

3. 2 本工程设计构思及特点是遵照“生态、环境保护、智能”设计标准，重视建筑科技及建筑文化表现，显示出建筑个性，实现人和人，人和自然及人和建筑之间友好统一。
3. 3 商业和建筑
合理设计计划多个类型商业和办公建筑空间，提供一个全新商业模式，不管从外在建筑形式还是内部商业机制全部能牢牢吸住大家眼光。
3. 4 行为和人文
深入研究人在商业和商务办公空间中行为方法，突出以人为本思想。发明出丰富、舒适、有品位现代商业和商务办公空间。
3. 5全局和细节
重视整体布局同时，不忽略对细节处理，经过对很多细节把握，实现全区建设给城市人文景观带来综合效应及其可回味效果。

四、总体计划设计
4．1 空间形态计划设计
4．1．1 现代住区追求是布局结构合理化，空间形态多样化和建筑形态简练化，本计划方案在努力争取空间计划结构合理、便捷和个性化同时，将建筑形态计划放到一个关键位置。计划从整体用地分析入手，将自然要素、功效区块、生活轨迹、视线景观等纳入统一体系，使得小区用地布局、道路计划、空间组织等和基地结合更具逻辑性。

4．1．2计划设计中将市场地块采取内院布局方法，经过连廊、台阶等功效连接面，使内部市场有机联络起来，增强内部空间形态；经过芜繁路人行主入口进入市场中心位置，因为地形高差中心广场部署在二层，经过中心向南北分两大区块，区块之间经过连廊、台阶等功效连接形成一个整体。在主入口南侧部署三楼到四楼大空间家居市场。
4．1．3设计中本着对芜繁路城市景观需求，留出更多用地设置为绿化环境。在用户购物同时更多直接享受到环境景观。
4．1．4 为和XX这一城市发展精神和城市形象相融合，市场建筑造型设计采取大尺度、现代设计手法，利用现代建筑材料，如玻璃、花岗岩、真石漆、彩色铝合金和精典细部揉合在一起，形成一个全新立面风格。

4．2 景观系统计划设计
4．2．1景观计划分两个层面：第一层面是市场内部景观塑造，完善中庭内庭院景观；第二层面将芜繁路这一侧景观和周围城市景观相融合、交流，以求达成景观脉络延伸。本案景观计划不仅在市场内部以造景态度为市场发明独特风景线，将周围可看风景景观加以利用。

4．2．2 设计中巧妙安排，计划建筑布局和低层内庭景观、建筑小品设置为充足地实施景观体系奠定了物质基础。设计中尽可能增加市场景观绿化面积。整个市场在芜繁路一侧绿化环境本着生态标准，以绿色为主，配以颇具现代人文气息铺地、座椅、灯饰、小雕塑及环境小品等勾勒出一系列出色景观画面，在喧嚣城市环境中构架出一片绿色方舟。

4．3 交通系统计划设计
4．3．1 交通系统设计充足依据“以人为本”人性化理念，以人车分流模式为基础，尽可能使市场机动车流和步行人流少交叉或不交叉。人车分流使得个市场内部绿化景观变得更具连续性和纯净性；在确保整个市场便捷性和人安全性前提下考虑机动车辆可达性，在尽可能降低人流和车流交叉点同时使车和人全部能方便、快捷地抵达市场各部位。

4．3．2 交通组织
市场交通组织关键分人流、车流及物流。首先人流设计为：人行主入口部署在芜繁路地块中间部位，在地块东、南、北部署人行次要入口，经过中庭、楼梯、连廊、等相互连通。其次车流：地块经过东、西、北城市道路及南侧设计道理形成环形道路，同时一层内院也形成环形交通，经过过街路基台阶设置，将内部中庭和东侧计划路形成有机联络；车行入口一层处部署在计划路一侧。芜繁路一侧车行到退建线处，不进入中心广场。物流在计划路一侧一层，沿计划路部署三处货物入口，对芜繁路及市场内部不形成干扰。

机动车停车采取相对集中停车和室外停车方法。室外关键停在芜繁路和计划路一侧，为减小大量机动车对市场影响，集中停车关键采取地下停车库，利用基地地形高差，在市场地块一层西侧考虑地下停车。同时在计划路一侧设置5个大车位，方便大车临时停靠。非机动车位，跟据设计条件量比较大，所以关键考虑室外非机动停车，关键部署在芜繁路及计划路两侧，同时在一层北面地下室部署部分室内非机动车位。

五、建筑设计
5 . 1 平面布局
市场一层为沿计划路铺位及内庭铺位，车库及配套用房，其关键销售移门、衣柜区；家居五金；涂料油漆区；简式餐饮区；板材区；一层内庭院16米宽，中间设置大楼梯上二层，南侧和北侧加两部观光电梯直接上楼。铺位进深7.5米到11.5米不等。二层沿芜繁路铺位及内庭铺位，关键销售品牌卫浴区；品牌陶瓷区；精品陶瓷卫浴综合区；整体厨房橱柜区；品牌厨电区；品牌木门区；银行金融配套区等；二层中庭12米宽，两边走道5.5米宽，铺位进深12米到15米不等。三层为大空间家私铺位，关键销售软体家俱区、板式家俱区、实木家俱区、办公家俱区、品牌地板区、家纺软装饰品区；四层靠主入口南侧为大空间家私铺位，北侧为家居设计及市场管理用房。
5. 2 竖向设计
市场地块南北向平面高差1.0米。一层层高4.8米，局部3.6米到4.8米。二层5.4米。三层，四层4.5米 。
5.3 立面和造型设计:
以贵点、淡雅风格形成了清新而鲜明个性，其别具一格整体形象，表现贵点建筑风格。本设计立面造型关键经过横向体块加部分现代建筑符号，而且把这些建筑元素有机结合起来。经过现代建筑材料，如玻璃、花岗岩、真石漆、彩色铝合金和精典细部揉合在一起，形成一个全新立面风格。
六、绿地景观设计
6.1、设计构思
6.1.1因地制宜：
充足利用现有地形地貌，北高南低，西高东低建筑布局，结合建筑合理进行景观布局，以表现，文化、休闲、健身功效要求。
6.1.2建筑和自然环境过渡：
建筑和自然环境过渡，考虑到建筑线形多为矩形，环境设计应软化这种硬质线条，线形设计应多采取圆形和园弧形曲线自由组合，使建筑和环境相得益彰。同时自然植物种植，缓坡地形，跌落式水体等，使小区居民回归自然，以缓解现代生活节奏带来疲惫。

6.2、绿化设计
6.2.1绿化配置应遵照生态标准，注意乔、灌、草合理搭配。
6.2.2绿化配置应以亚热带植物生长习性，达成二个70%比30%，即树木和地被为70%比30%，常绿和落叶比达成70%比30%。
6.2.3植物配置通常采取自然式搭配，并重视季相改变，四季有景，四季有花配置意图。
6.2.4绿化配置考虑到和各景观间看和被看关系，以疏林草地作为基调，绿化除以常绿树为骨架外，合适重视宿根花卉及自播能力强一、二年生草花应用，使花径小区色彩愈加丰富。
6.2.5合适增加部分乔木林下铺地，并有一定耐踏草坪，以满足市民晨练健身需要。
七、技术经济指标

八、结构方案设计
8 .1设计依据
8.　1.　1设计条件及规范，建筑及其它专业技术条件
国家现行规范和规程，关键有：
(1)《建筑结构荷载规范》（GB50009-）****
(2)《混凝土结构设计规范》（GB50010-）
(3)《砌体结构设计规范》（GB50003-）
(4)《建筑地基基础设计规范》（GB50007-）
(5)《建筑桩基技术规范》（GBJ94-94）
(6)《地下工程防水技术规范》（GB50108-）
(7)《建筑抗震设计规范》（GB50011-）
(8)《建筑抗震设防分类标准》（GB50223-）
(9)《建筑结构可靠度设计统一标准》（GB50068-）
(10)《混凝土异形柱结构技术规程》（JGJ 149-）

8.2自然条件
基础风压值=0.35KN/m2（重现期为50年,用于楼高不超出60米）
=0.40KN/m2（重现期为1,用于楼高超出60米）
基础雪压值=0.45KN/m2（重现期为50年）

8.　3　结构设计
1、本工程共由多层和联体地下室组成；采取框架结构。
2、基础设计等级为乙级，基础形式待地质汇报出来后经技术及经济比较后选择。
3、本工程建筑结构安全等级均为二级，设计合理使用年限为50年。
4、房屋上部结构均采取现浇钢筋砼结构。
5、填充墙：内、外墙采取200厚烧结粘土空心砖；卫生间内隔墙采取120厚空心砖。

8.4 结构部署
（1）平面部署
结构平面部署努力争取简练，在满足建筑设计前提下，尽可能做到规则、简单。各楼层梁部署时尽可能按单向部署，但当荷载较大，柱网较大时部署成井式楼盖。总体上在楼面部署时确保有足够平面刚度。
（2）竖向部署
在部署竖向构件时遵照下列标准：
（a）剪力墙、柱子尽可能落到地下室底板或基础面。
（b）对不能落到底剪力墙和柱子，采有转换大梁给予转换，并对转换梁周围构件和楼层进行加强。
（c）尽可能避免或降低竖向构件刚度突变，建筑竖向体型努力争取规则、均匀，以利于抵御水平力。

8.5　抗震设计
依据《建筑抗震设计规范》（GB50011-）附录A 本工程抗震设防烈度为6度，设计基础地震加速度值为0.05g,设计地震分组为第一组，本工程抗震设计分类为丙类。

九、给排水方案设计
9.1　设计依据
9.1.1　设计依据
1.相关现行设计规范 ：
《自动喷水灭火系统设计规范》 GB50084-（ ）
《建筑灭火器配置设计规范》 GB50140-
《建筑给水排水设计规范》 GB50015-
《汽车库、修车库、停车场设计防火规范》 GB50067-97
2.建筑等相关专业提供相关设计资料
3.设计委托书中相关设计要求
9.　2　设计范围
本设计仅包含用地范围内室内外给水排水及消防工程设计。
本工程包含：建筑周围室外给排水管网及室外消火栓部署、生活给水系统、室内消火栓给水系统、自动喷水灭火系统、建筑灭火器配置、生活排水系统、雨水排水系统。

9.3　给水
1.水源
本建筑生活用水、消防水池补水均由本区给水管网供水。
2.用水量
（1）生活总用水量为738.5m3/d。
（2）消防用水量
室内消防按消防水量最大建筑进行消防设计。设室外消火栓给水系统、室内消火栓给水系统和自动喷水灭火系统。地下室自动喷水灭火系统按中危险Ⅱ级设置，地上自动喷水灭火系统按中危险I级设置，消防用水量详见下表。
消防
范围
消防系统
设计用水量
(L/s)
火灾延续时间
(h)
一次消防用水量
（m3）
室内
消火栓
20
2
144
自动喷水闭式系统
30
1
108
室外
消火栓
30
2
216
本建筑室内一次消防用水量为324m3，室外一次消防用水量为216m3。室外消防给水由院区给水管网确保，室内消防用水由楼内消防水池及消防水泵确保。消防有效容积为324m3。

3.给水系统
1）.室外给水系统：
从市政给水管网引接给水管，在本建筑周围形成环状给水管网，管网上设若干个地上式消火栓和适量绿化洒水栓。
2）.室内生活给水系统
均由市政给水直供。
3).用水计量：
消防、生活用水分开计量，商业用水分别计量。
9.　4　排水
1、排水体制：
室内外排水系统采取雨、污分流制。
2、排水量：污废水排水量：1151m3/d。
3、室内排水系统
室内污水直接排入本小区污水管道。
楼屋面雨水采取外排水方法，汇合后排至室外区雨水管道。
地下室排水由排水潜水泵提升后排至室外。
空调冷凝废水在室内自成排水系统，排至小区雨水管道。
地漏采取无水封地漏加P型存水弯。
4、室外排水系统
室外污水经本区污水管道搜集直接排入化粪池，后和废水管汇流再排入市政污水管道。
本小区雨水经雨水管道搜集后就近排入市政雨水道。

9.　5　节水、节能
选择节水节能型卫生洁具及配件。
在给水入口处设水表计量。

9.　6　环境保护
水泵机组采取隔振处理方法。
水泵房做吸音减躁声处理。
给排水管道设计时考虑降低水流噪音和共振处理方法。
粪便污水经化粪池处理后排至院区污水处理站。
厨房排水经隔油池处理后排至院区污水处理站

9.　7　卫生防疫
生活贮水采取不锈钢水箱，生活用水采取紫外线消毒器进行消毒。
消防水池内定时消毒。
公共卫生间内洗手盆水龙头和小便斗冲洗阀采取自动控制装置。

9.　8 管材及接口
室内生活给水管、热水管采取钢塑复合管，螺纹连接；埋地给水管采取球墨铸铁管，胶圈连接；
消防给水管采取热浸镀锌钢管，DN≤100mm采取螺纹连接,DN>100mm采取沟槽式连接或法兰连接；
室内排水管，雨水管采取UPVC管，粘接；埋地排水管采取加筋UPVC波纹管；
循环水管、压力排水管采取焊接钢管，焊接连接或法兰连接；

十、电气方案设计
10.1设计依据
1、《10KV及以下变电所设计规范》(GB50053-94)
2、《建筑照明设计标准》(GB50034-)
3、《供配电系统设计规范》(GB50052-95)
4、《低压配电设计规范》(GB50054-95)
5、《建筑物防雷设计规范》(GB50057-94)
6、《建筑设计防火规范》 GB50016-
7、建筑工种提供平、立、剖面及相关专业提供用电资料
10.2 设计范围及内容
1、用户10KV/ 0.4KV变配电系统；
2、照明及配电系统；
3、动力配电及控制系统；
4、消防设施配电及控制系统；
5、空调配电及控制系统；
6、防雷及接地系统。
10.3 负荷分级和供电电源
1、本工程属二类公共建筑，大楼内全部消防设备、应急照明等按二级负荷要求供电，通讯网络中心亦为二级负荷。电视总机房、生活水泵和路灯及潜污泵等关键负荷为二级负荷，其它通常照明、动力、空调用电均按三级负荷供电。
2、为满足本工程供电要求，应有两路10KV独立电源，两路电源同时供电，当一路电源故障时，另一路电源不致同时受到损坏。
10.4 变配电系统
1、变压器设置
依据负荷估算，按市场100VA每平方米、汽车库15VA每平方米计算，共设4台干式变压器:2X1250KVA+2x1000KVA,装机容量为4500KVA。
3、10KV供电系统
当地块由10KV开闭所引来两路10KV电源，双路常供，10KV侧不设母联，变电所两台变压器独立运行，当一台变压器故障时，另一台变压器可负担该变电所供电范围内全部二级负荷用电。
2、功率因数赔偿方法
在变电所低压侧采取无功自动赔偿，赔偿后功率因数为0.9以上。
10.5 低压配电及线路敷设方法
1、低压配电线路采取YJV22-1KV电缆，由室外箱变以放射式采取直接埋地方法引至大楼，在和其它专业管道交叉或穿过马路时，穿钢管保护。
2、消防设备配电线路采取韧性高阻燃隔火层交联电缆（GGZ-YJV-0.6/1KV型），其它动力、照明配电干线均采取NHYJV-0.6/1KV型阻燃交联电缆沿电缆桥架敷设。
4、照明、动力配电支线路除消防设备采取NHBV-750型耐火塑料绝缘铜芯线外，其它均采取BV-750型塑料绝缘铜芯线穿塑料管暗敷或穿金属管吊顶内敷设。
5、低压供配电线路至关键设备配电方法采取放射式，至通常设备配电方法采取放射和树干混合方法配电。
6、全部消防设备供电均设置双电源末端自动切换设备，选择质量可靠自动切换开关，确保供电可靠性，消防设备配电装置均设置显著消防标志。
10.6 照明系统
1 照度标准：各部位按下列照度标准设计
办公室 300LX
市场 300LX
卫生间 150LX
楼梯间 50LX
水泵房、电梯机房等机房通常区域 150LX
2 全部大厅、市场均采取高光效嵌入式荧光灯。
3 走廊，楼梯间采取节能高光效荧光灯。
4 水泵房、电梯机房等机房采取荧光灯。
5 水泵房等关键机房设置应急备用照明及应急疏散指示灯。
6 各层疏散走廊及疏散楼梯设置应急疏散指示灯。
7 设计中所选择荧光灯具均采取高品质、节能型、高显色荧光灯管，并配以高品质起辉器和高功率因数电子镇流器。
10.7 安全方法
1、本工程采取接地保护（TN-S）系统，三相四线制配电，零线和相线同截面，保护线（PE）专设。
2、插座回路和照明回路分开并设置漏电保护开关。
3、在每层电气竖井设置等电位联结线，各层在正常情况下不带电金属器件（包含电气设备外壳、风管、水管等）均须和等电位联结线可靠相连。
4、本工程除作总等电位联结外,卫生间等部位设置辅助等电位联结。
10. 8 防雷和接地
1、本工程变压器中性点工作接地，防雷接地，电气设备接地，电梯控制系统功效接地等电位联结接地及其它电子设备功效接地共用同一接地体（联合接地体），即利用大楼基础桩基及承台内主钢筋作接地体，要求接地电阻小于1欧姆。
2、本工程属三类防雷建筑。
3、为防直击雷，利用混凝土屋面设置避雷带和避雷针作接闪器，引下线利用柱内外侧二根（≥Φ20）主钢筋，接地极利用建筑物基础桩基及承台内主钢筋。
4、屋面上全部金属物件和避雷带可靠连接。
5、为预防雷电波侵入，屋面设备（广告照明、泛光照明等）配电线路前端和关键设备设置过电压保护器。
10.9 弱电设计
1、设计依据
《火灾自动报警设计规范》（GB50116—98）
《建筑和建筑群综合布线工程设计规范》（GB/T50311—）
《有线电视系统工程技术规范》（GB50200—94）
《工业企业通信工程技术规范》（GB542—81）
《保安电视监控工程技术规范》（GA/T75—94）
《智能建筑设计标准》（GB/T50314—）
2、系统设计
依据本工程建筑功效，结合以后系统发展趋势，将大楼智能化系统由以下十一个系统组成：
（1）通信网络及程控交换机系统（CAS）
（2）结构化综合布线系统（PDS）
（3）有线电视系统（CATVS）
（4）公共广播兼紧急广播系统（PAS）
（5）火灾自动报警及消防联动控制系统（FAS）
（6）楼宇设备控制管理系统（BAS）
（7）办公自动化管理系统
（8）会议扩声系统
（9）电子公告牌及多媒体查询系统
（10）楼宇管理信息集成系统
对于上述十项设计内容，其中第4项.第5项按正常设计外其它由业主另行委托专业部门设计，我院可帮助工程设计。
3、消防报警组成和功效描述
（1）广播按楼层分回路控制。火灾时，切换为火警广播（本层、上、下一层）。
（2）火灾自动报警及消防联动控制系统
①本工程为二类公共建筑，火灾自动报警系统按一级保护对象设防。采取集中报警系统形式。主系统为一套高可靠性、智能化火灾自动报警系统。火灾报警系统由感烟、感温智能型光电探测器，手动报警按纽,水流指示器和水流闸阀，短路隔离器，模块，声光报警器等组成。
②设一套火警直通电话主机。各楼层前室,消防水泵房，变电所，关键排烟风机房设固定火警电话。消防值班室设119专线电话。
③联动控制分类：
A、非消防类风机联动控制
空调机、新风机、排风机、火灾时，由就近控制模块关闭该区内风机，并回馈其动作信号及70℃熔断式防火阀动作信号。这类风机正常工作时开、停机信号受消防线路锁定不送至消防控制中心，以免影响值班人员工作。
B、消防类风机联动控制
排风机兼排烟机，正压送风机，排烟机，在火灾确定后，消防控制室经过多线制控制这类风机开、停及接收其返回信号和280℃时熔断式排烟阀动作信号。前室正压阀门，在火灾时开本层、上下一层，并联动屋顶加压风机。
C、消防给水联动控制要求
消防给水泵和喷淋泵联动控制由消防控制室手动或自动控制。消火栓按钮动作开启消防水泵，湿式压力阀动作，开启喷淋水泵。消防控制室接收水泵动作信号及其故障，水位等信号。
D、火灾时，开启着火本层及其上下层火警广播。
E、火灾时，停相关部位非消防电源及开对应区域应急照明。
F、火灾时，电梯降首层。
G、防火卷帘门在其两侧设有感烟、感温探测器，火灾时分两次降落信号控制防火卷帘门降落过程，并在两侧设手动启停按钮及声光显示。
10.10弱电系统布线及接地
本工程消防控制引入火警线、联动线、消防通信线、广播线均采取铜芯线穿管或线槽敷设。其它系统布线按各系统要求布线，均需穿管敷设，平面上暗埋到位。弱电系统接地采取联合接地、接地电阻≦1欧姆。
10.11电气节能
1、 变配电所深入负荷中心,降低线损。
2、 选择SC型节能变压器，降低变压器损耗。
3、 在变电所设置电容器无功赔偿，降低无功损耗。
4、 合理选择照度水平,照明选择高效节能型灯具。
5、 本工程设大楼自动化管理系统一套，对大楼内供电、照明、空调、给排水等关键设备进行自动化管理，以提升效率、节省能源。
10.12 灯光设计
本项目标外部灯光设计，强调突出关键，以功效为本，协调整体效果，达成节能及降低无须要光污染。具体手法有：
1：建筑设计中体量及线条改变经过局部增加照明，即可和室内灯光一起突出建筑轮廓和体量。
2：专题建筑轮廓和体量顶部增加照明，使建筑形成一个轻盈向上趋势，突出地标性。
在室内灯光设计中，以功效为出发点，在各区域按人不一样要求设计灯光效果，以烘托不一样气氛需求。

十一、暖通方案设计
11.　1　关键设计依据
1、《采暖通风和空气调整设计规范》(GB50019—)
2、《汽车库、修车库、停车场设计防火规范》(GB50067—97)
3、《夏热冬冷地域居住建筑节能设计标准》（JGJ134-）
4、建筑专业及业主方提供相关资料

11.　2　设计范围
1、本建筑区块通风防排烟设计

11.　3　通风设计
1、地下车库设计送排风系统，排风量根据6次/h计，每个防火分区划分面积均不超出平方米防烟分区,每个防烟分区设计单独排烟风机或在分支管上安装自动控制阀门,风机采取消防高温排风（烟）风机。送风风机依据防火分区部署系统,送风量不低于3次/h换气次数。
。
2、水泵房、配电房等设备用房设计机械排风系统进行排热，排烟量依据房间换气次数和排热量确定。
4、在电梯机房顶部安装屋顶风机，方便消除机房余热。
5、本工程风管用材料可采取镀锌铁皮或其它不燃材料制作。

11.　4　环境保护
1、地下车库排风（烟）机房门做吸声处理，进出风管上安装消声器。
2、汽车尾气进行屋顶高空排放或排至室外绿地处。
3、卫生间废气安装专用风道排气。
4、空调凝结水管做立管统一回收。

十二、消防专篇设计
12. 1、建筑部分
12.1.1、设计依据
1、《建筑设计防火规范》 (GB50016-)
3、《汽车库、修车库、停车场设计防火规范》 (GB 50067-97)
12.1.2建筑规模
1、本工程总建筑面积约4万㎡，总用地面积约32368.4㎡，共分为三块用地；
2、使用性质：商业用地
3、建筑物分类及耐火等级
依据其使用性质、规模及建筑密度等原因，定为二类建筑，耐火等级不低于二级，地下车库耐火等级为一级。

12.2 建筑平面部署和总体设计
12.2.1概况
本工程在芜繁大道和北纬三路交叉口西南角，
本工程关键车行出入口设置在内部计划道路上，市场西边地面临时停车出入口设置在芜繁大道上，消防车道宽度满足消防要求。
12.2.2消防监控中心
消防监控中心设置在地块南侧一层。
12.2.3防火间距
多层和多层建筑物间距均大于6.0M，多层和高层建筑物间距均大于9.0M，满足《建筑设计防火规范》(GB50016-)第5.2.1条。
12.2.4消防车道
市场周围设计环形消防车道，消防车道进入内庭院。
12.2.4防火分区
1>市场每个防火分区均小于5000平方米；
2>地下车库内设有自动喷水灭火系统，满足《汽车库、修车库、停车场设计防火规范》(GB 50067-97)第7.2.1条要求；每个防火分区面积均小于4000㎡，满足《汽车库、修车库、停车场设计防火规范》(GB 50067-97)第5.1.1条要求。
12.3 安全疏散
1>市场疏散楼梯按规范要求部署，其宽度大于1.40M，首层出口均可直接对外，满足《建筑设计防火规范》 (GB50016-)第5.3.13条要求；
2>地下车库汽车疏散出口均满足《汽车库、修车库、停车场设计防火规范》(GB 50067-97)第6.0.6条要求；其人员安全出口均按《汽车库、修车库、停车场设计防火规范》(GB 50067-97)要求部署。
12.4 建筑结构：
1>、水泵房，高、低压配电房，排烟机房及排风机房均设于地下室，用耐火极限大于2.5小时墙和耐火极限大于1.5小时楼板和其它房间隔开，耐火等级为一级，均设有甲级防火门，有直通室外安全出口。管道井防火方法
2>、建筑物内管道井按功效分别独立设置，起井壁材料耐火极限均不低于1.00h，检验门采取丙级防火门（在前室和防烟楼梯间开启为甲级防火门），隔层在楼板处用相当于楼板耐火极限不燃烧体作防火分隔，和走道或房间相连通孔洞，其空隙均采取不燃烧体材料填塞密实，
3>、结构构件配筋时，按防火规范确保足够钢筋保护层厚度。
8、 防火分隔物
防火墙采取耐火极限大于3.0h砖墙，防火墙上门窗为甲级防火门窗。
12.5给排水消防设计
12.5.1、设计依据
1.相关现行设计规范 ：
《高层民用建筑设计防火规范》 GB50045-95 （ ）
《自动喷水灭火系统设计规范》 GB50084-（ ）
《建筑灭火器配置设计规范》 GB50140-
《建筑给水排水设计规范》 GB50015-
《汽车库、修车库、停车场设计防火规范》 GB50067-97
《人民防空地下室设计规范》GB50038-
2.建筑等相关专业提供相关设计资料
3.设计委托书中相关设计要求
12.5.2、设计内容
本工程消防设计包含：建筑周围室外消火栓部署、室内消火栓给水系统、自动喷水灭火系统、建筑灭火器配置等。
12.5.3、消防用水量　
室内消防按消防水量最大建筑进行消防设计。本小区11层底层带商业住宅楼，为二类建筑，耐火等级为二级。设室外消火栓给水系统、室内消火栓给水系统和自动喷水灭火系统。地下室自动喷水灭火系统按中危险Ⅱ级设置，消防用水量详见下表。
消防
范围
消防系统
设计用水量
(L/s)
火灾延续时间 (h)
一次消防用水量
（m3）
室内
消火栓
20
2
144
自动喷水闭式系统
30
1
108
室外
消火栓
20
2
144
本建筑室内一次消防用水量为252m3，室外一次消防用水量为144m3。室外消防给水由院区给水管网确保，室内消防用水由楼内消防水池及消防水泵确保。消防有效容积为252m3。
本建筑生活用水、消防水池补水均由本区给水管网供水。
12.5.4、消防设计
室内、外消防按整个区块统一考虑，同一时间内火灾次数为一次；室内消防按消防水量最大建筑进行消防设计。
1、消防用水量
消防用水量详见消防用水量表。
2、消防水源
室外消防用水由本区给水管网直接供给。在地下一层建一座256m3钢筋混凝土消防水池，内贮2 小时室内消火栓用水量144m3和1小时自动喷水灭火用水量108m3。在屋顶设一座消防水箱，有效容积为20m3，贮存10 min室内消防水量，供消防早期用水，如消防水箱底标高，不能确保顶层消火栓处静压大于7 m，需采取加压方法。
3、室外消防给水系统
室外消防给水管网和生活给水管网适用，在管网上设若干个地上式消火栓，供消防车及消防水泵接合器取水。
4、室内消火栓给水系统
室内消火栓给水采取临时高压给水系统。在地下一层水泵房内设防超压消火栓给水泵两台，一用一备。在水泵房内设有一套消防自动巡检装置，对消火栓给水泵进行自动巡检。
除设备层外，各层均按有两股水枪充实水柱同时抵达同层任何部位部署消火栓。消火栓箱内配有SN65消火栓、 19mm水枪、L=25m水龙带和SN25消防卷盘一套（6mm水嘴，L=30m胶管）。动压超出0.5MPa消火栓采取减压稳压消火栓。
消火栓给水泵由消火栓按钮手动开启。
消防给水管网部署成环状，在室外设三套消防水泵接合器。
5、自动喷水灭火系统
市场及地下室设闭式自动喷水灭火系统保护。地下车库自动喷水灭火系统按中危险Ⅱ级设置
　　 自动喷水采取临时高压给水系统。在地下车库水泵房内设防超压自动喷水泵两台，一用一备。在水泵房内设有一套消防自动巡检装置，对自动喷水泵进行自动巡检。
在屋顶设水箱间设一套自动喷水灭火系统增压稳压设备。
共设若干组湿式报警阀，水流指示器按防火分区部署。自动喷水给水泵由报警阀压力开关自动开启，消防控制中心遥控。水流指示器指示楼层或防火分区。
地下室选择直立型喷头，走廊选择可隐藏式喷头，其它有吊顶处选择下垂型喷头，其它采取一般喷头，动作温度为68℃。
下部几层配水管入口压力大于0.4MPa,采取减压孔板减压。
自动喷水灭火系统在室外设三套地上式消防水泵接合器。
6、气体灭火
变配电室使用七氟丙烷气体灭火，由专业厂家设计、施工。

12. 6电气消防设计
1、本工程属二类公共建筑，需两路独立电源作为工作电源，消防控制中心、消火栓泵、喷淋泵、正压风机、排烟风机、应急照明等消防用电及负荷为二级负荷；上述二级负荷采取双电源供电末端自投。
2、按现行《火灾自动报警系统设计规范》要求，本工程应设火灾自动报警系统、消防联动系统、消防电话系统及火灾紧急广播系统。
3、本工程设有下列电气消防设施
（1）走道、前室、车间、强弱电井等处设有烟感探测器。
（2）各走道、前室等处公共场所设有手动报警按钮。各层设楼层报警显示器。
（3）全部消火栓按钮、水流指示器、压力开关、信号闸阀、防火阀等作为报警部位接入消防中心总控台。
（4）走道、前室等公共场所等处均设有火灾紧急广播。
（5）水泵房、排烟机房、变电所等处设有消防电话分机；走道、前室等公共场所设有电话插孔。
（6）消火栓泵、喷淋泵、正压风机、排烟风机等消防设施能够在消控中心实施手动及自动控制。
4、走道、前室、出入口等公共场所及消控中心、水泵房、防排烟机房等处设有火灾应急照明。
5、底层设有直通室外消防控制中心，内设集中报警控制器，能集中显示火灾报警部位信号和控制信号，对全部消防设备进行联动控制及手动控制。
12. 7暖通消防设计
12.7.1、设计依据
1、《采暖通风和空气调整设计规范》(GB50019—)
3、《汽车库、修车库、停车场设计防火规范》(GB50067—97)
6、建筑专业及业主方提供相关资料
12.7.2、设计内容
本建筑区块通风防排烟设计
12.7.3、消防防排烟设计
1、防排烟系统设计
地下车库排烟系统由平时排风系统负担，排烟量根据6次/h计，消防高温排风（烟）风机入口处设置280ºC排烟防火阀，补风量根据大于排烟量50%计算，对有直通室外坡道防火分区可采取汽车坡道自然进风，其它防火分区采取机械送风。
防烟楼梯间适用前室，采取机械加压送风，风机设在专用机房内，室外空气加压后经风口送入对应部位。
设备用房排烟由平时排风系统负担。
2、连锁控制
火灾时温度达成70°C时防火阀关闭，对应通风系统风机停止；当温度达成280°C时排烟防火阀关闭，排烟风机停止运行。
3、管材
用于排烟管道镀锌铁皮厚度应根据高速风管确定，当选择其它材料时，应满足消防要求。
十三、节能专篇设计
13. 1建筑节能设计
13.1.1、设计依据：
1、《民用建筑节能管理要求》
2、《夏热冬冷地域居住建筑节能设计标准》 （JGJ134-）
3、《民用建筑热工设计规范》 （GB50176-93）
5、现行相关建筑节能设计标准和规程。
13.1.2 设计内容：
1．建筑及结构设计符合GB50189-《公共建筑节能设计标准》。
2．外墙和屋面热桥部分内表面温度不应低于室内空气露点温度。建筑每个朝向窗（包含透明幕墙）墙面积比不应大于0.70。窗墙面积比小于0.4时，玻璃（或其它透明材料）可见光透光率比不应小于0.4。外窗气密性不低于《建筑外窗气密性能分级及其检测方法》GB7107要求4级。
3．本工程建造地点在杭州市，属
