9326 D2U V2本机调测手册

编制 Prepare ：齐聪云
审核 Review :
批准 Approve :

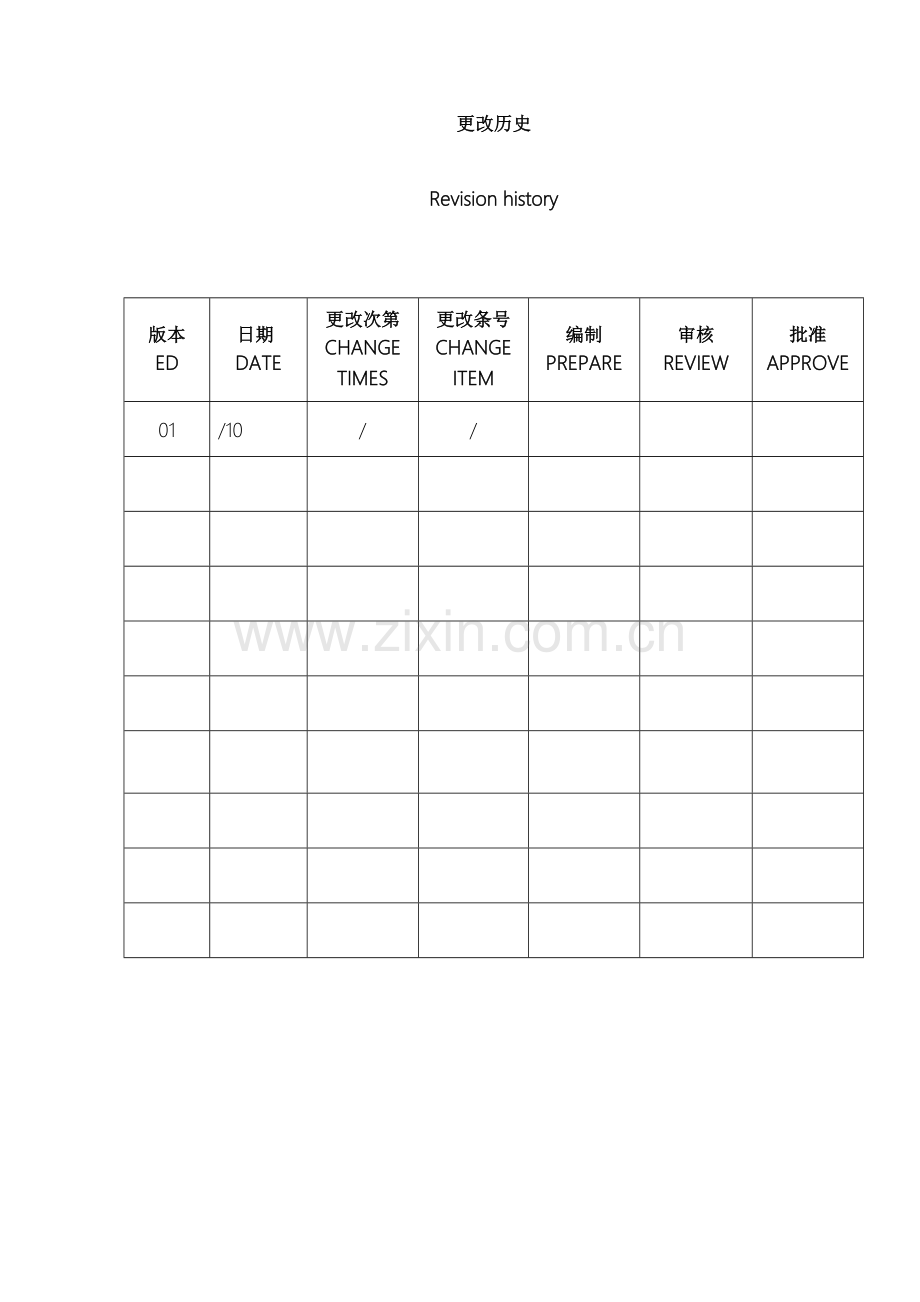

更改历史

Revision history

版本
ED

日期
DATE

更改次第
CHANGE TIMES
更改条号CHANGE ITEM
编制
PREPARE
审核
REVIEW
批准
APPROVE
01
/10
/
/

目录Contents

1 准备环节 4
2 本机调测 5
2.1 软件升级 5
2.2 参数修改： 8
2.2.1 PCM参数修改 9
2.2.2 修改Node B IP地址 9
2.2.3 修改RRH类型页面 10
2.2.4 修改BTS页面 10
2.2.5 修改PCM&IMA页面 12
2.3 Node B参数备分 14

1 准备环节

1、一方面在PC机上安装调测软件j2re-1_4_2_03-windows-i586-p.exe
2、配备本机IP：223.254.254.1 子网掩码：255.255.240.0
3、设备上电，打开总电源，电扇电源，数字模块电源，设备启动，等待板卡灯正常亮起

< 文档结束End of file >

二、登陆板卡
连接电脑到PORT2调测网口，打开浏览器，地址输入
登陆设备，在TIL窗口输入顾客名 途径。Start 进入调测面板。
在登陆之前一定要检查好ALARM与ALARM INT连接线要插好。否则会出问题。登陆后稍微等一会再操作，等待TIL几种叹号提示，否则也许背面操作不能进行。

2 本机调测

2.1 软件升级
打开Tools→Software Upgrade→New Software Download，浮现Choose a delivery file对话框，打开升级文献夹，选用FILE0文献，拟定。注意是升级完毕后及时对其重启（Tool→Software upgrade→Activation and iBTS reset）
注意：这里下载是D2U站软件一定不要选错 D2U V2当前最新版本尾号为30150。此外请在下载软件之前把连接RRH到D2U主设备尾纤（光纤）拔掉，通过测试多次，不拔掉线也许会DONW不进去。（这里电脑系统区域一定要改美国） BTS激活并重启已后必要重新登录TIL

选取FILE0文献。

对的下载后浮现进度条。

软件下载完毕请激活并重起。

2.2 参数修改：
设备重启后，修改IC参数I&C→Change I&C parameters

2.2.1 PCM参数修改

2.2.2 修改Node B IP地址

设立Existence of a DHCP server field t为No。按照CIQ表格上参数设立BTS IP address、OMC-B IP address、Sub-network mask 这三项。
2.2.3 修改RRH类型页面

RRH有两种类型，分别是：RRH20_21、RRH40_21。对于RRH20_21和初期RRH40_21产品，RRH光纤接口普通都选取HSSL_RRH；对于当前生产RRH40_21产品，如果RRH Type设立是HSSL，则需要修改为CPRI。如果默认设立就是CPRI，则保存默认设立。

RRH TYPE 选取CPRI_RRH这项。
点击Send to BTS。
注意：D2U站多了个RRH选项。

2.2.4 修改BTS页面

修改Serial Number查找CIQ表格（NeID）

2.2.5 修改PCM&IMA页面

修改IMA
点击Send to BTS。
重起Node B (Tool→iBTS reset)

重起后查看下载软件版本与否对的。

2.3 Node B参数备分
1、I&C 参数备分，打开I&C→Save I&C parameters
保存文献名取为设备新NEID号，备分默认途径为C:\Documents and Settings\顾客名\TIL

5、重启设备，打开Tools→BTS reset→Reset in connected mode.
在Confirm the reset窗口，点击OK.
在End of Reset窗口，点击OK，等待设备重启，重启后点击Connetion重新连接设备，并检查所配备参数与否对的。

6、 备分MAC文献：
I&C→MCA recovery tools→Prepare MCA file on CCM board，点击OK.
I&C→MCA recovery tools→Save MCA file on local disk，点击OK
备分默认途径为C:\Documents and Settings\顾客名\TIL\MCABackup，其备分文献最后几位数字为设备新ID号
