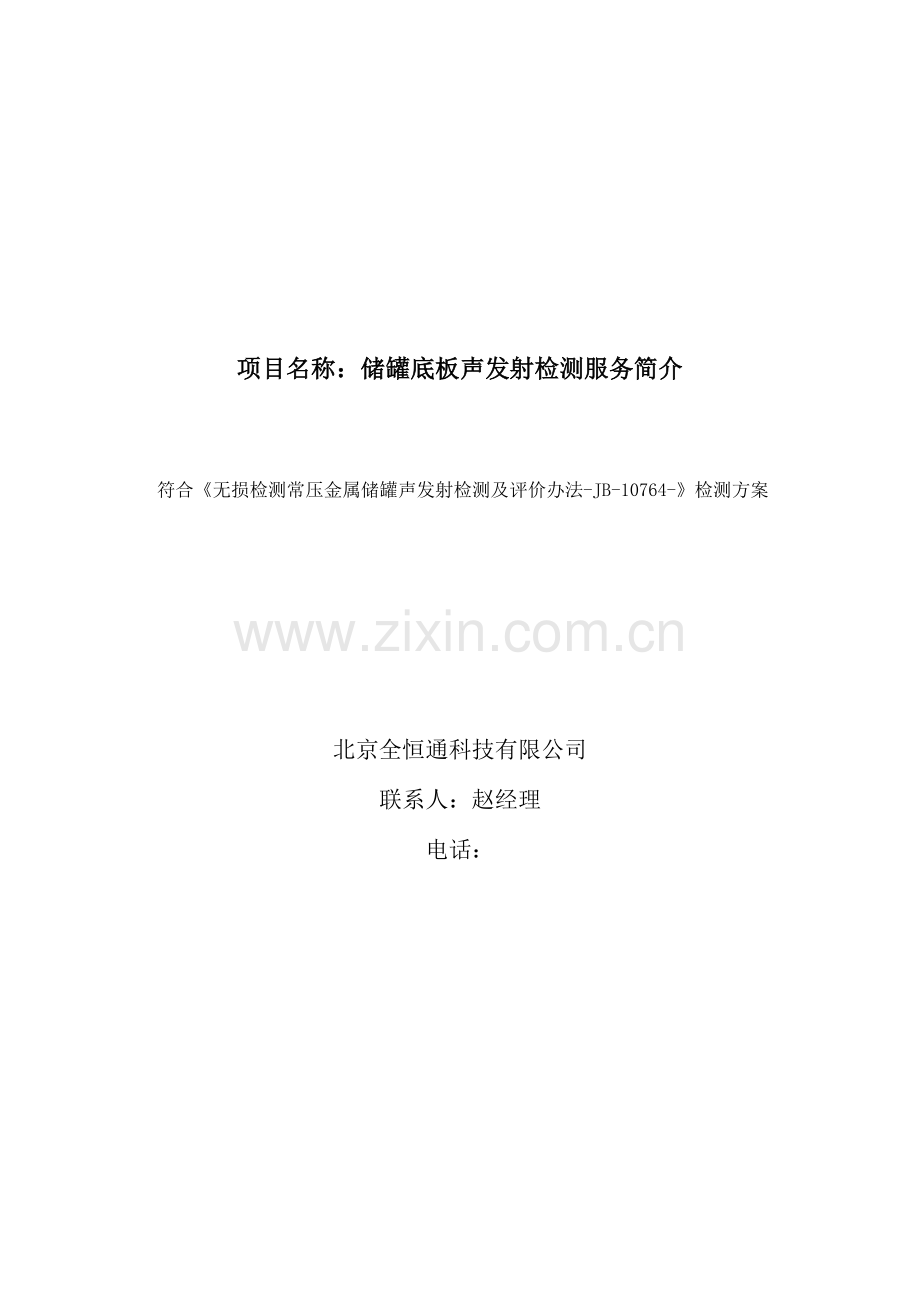

项目名称：储罐底板声发射检测服务简介

符合《无损检测常压金属储罐声发射检测及评价办法-JB-10764-》检测方案

北京全恒通科技有限公司
联系人：赵经理
电话：

油罐罐底声发射检测服务方案

1 检测过程概要

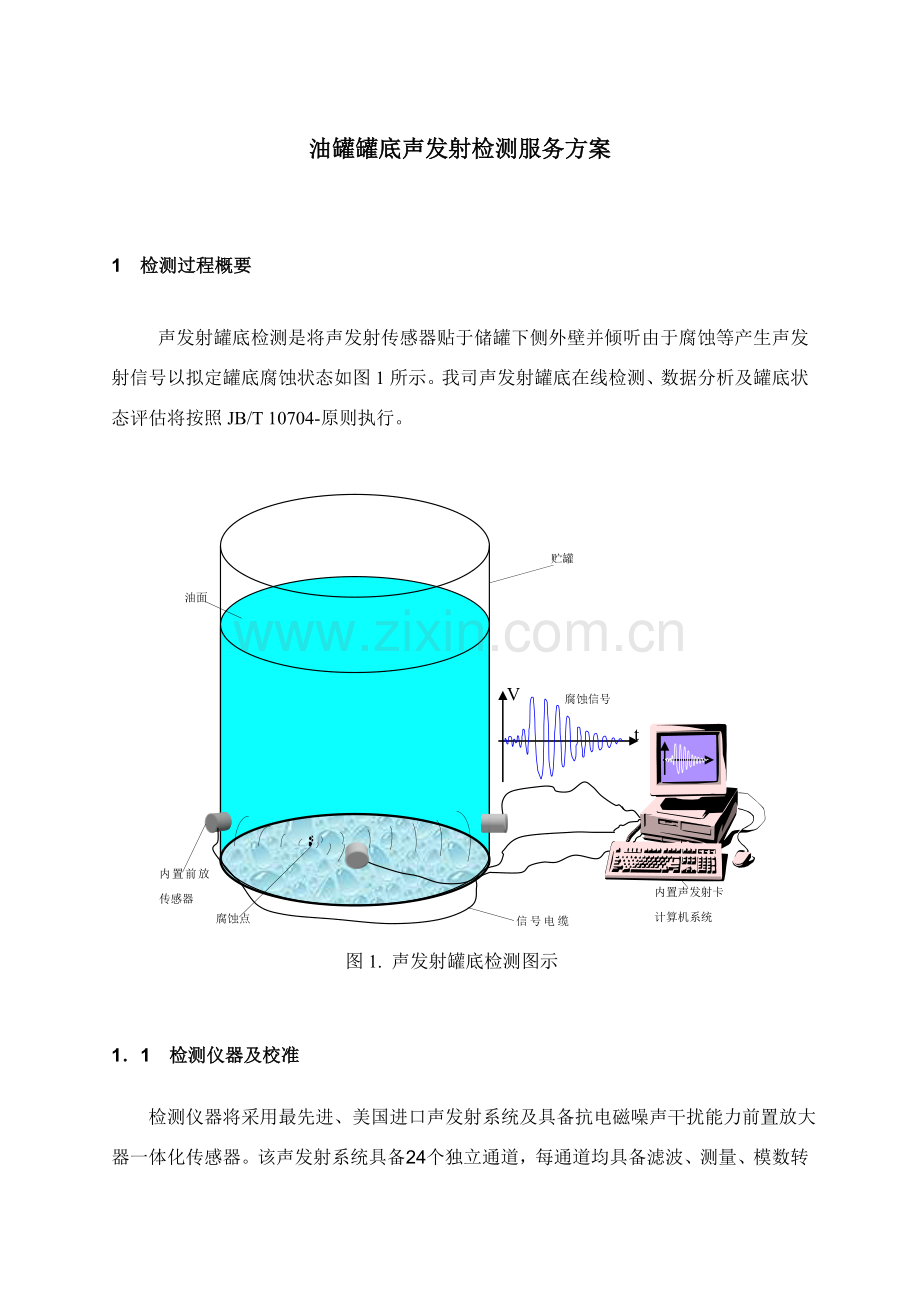

声发射罐底检测是将声发射传感器贴于储罐下侧外壁并倾听由于腐蚀等产生声发射信号以拟定罐底腐蚀状态如图1所示。我司声发射罐底在线检测、数据分析及罐底状态评估将按照JB/T 10704-原则执行。

t
V
贮罐
油面
内置前放传感器

信号电缆线
内置声发射卡
计算机系统
腐蚀点
腐蚀信号

图1. 声发射罐底检测图示

1．1 检测仪器及校准
检测仪器将采用最先进、美国进口声发射系统及具备抗电磁噪声干扰能力前置放大器一体化传感器。该声发射系统具备24个独立通道，每通道均具备滤波、测量、模数转换、显示和存储功能。信号解决器具备极高速度和能力实时解决同步来自各个传感器数据。信号电缆采用高保真同轴电缆。由于采用是带前置放大器传感器，传感器到前放电缆距离为零，既提高了抗电磁干扰能力，又防止了信号电缆衰减。检测前，系统及传感器将采用原则信号放大器进行标定。
1．2 检测前准备工作

检测前乙方将审核甲方所提供储罐信息及使用状况，做好检测前各项准备工作。甲方将按JB/T 10704-原则规定将储罐液位加至85%至105%之间并静止至少两小时以上，关闭进出口阀门及其他干扰源如搅拌器、加热设施等，并准备好现场220伏电源。
1．3 传感器安装、现场标定与背景噪声测试

传感器数量及间距将按JB/T 10764-原则执行。传感器表面将使用真空耦合剂并由磁力吸座固定于储罐下部侧向表面如图2所示。对于有保温层状况，甲方顾客需现场配合除去局部保温层以放置探头如图3所示。
传感器安放后将运用模仿信号源，如断铅方式，检查各个通道传感器耦合特性及声发射波沿罐壁衰减特性并做好记录。
在检测开始前，还将对背景噪声及其他设施，如阀门、泵、搅拌器、加热器等，工作状况作一检查，以保证这些外部设施对检查不产生干扰。同步依照背景噪声状况拟定最佳检测门槛、滤波方式及其他检测参数设立。
在正式开设检测前，还应对储罐及声发射检测各种参数进行记录并加以保存。

图2. 声发射传感器安装
图3. 带有保温层储罐探头安装方式

1．4 开始检测

检测开始后总有效检测时间将不不大于两小时。在检测其间将注意储罐、声发射系统及外界各种状况变化，记录特别现象发生时刻以备数据分析解决时参照。

1．5 数据分析

数据分析将按JB/T 10764-原则进行。对数据一方面会结合检测中观测到现象及声发射技术办法进行各种有效滤波以排除噪声干扰；另一方面将通过时差与区域定位两种方式来确认声发射源登记。依照声发射信号活动度可将贮罐状况分为I﹣V 5 个级别。每个级别都相应有相应腐蚀状况及维修解决办法，详细见下表一。顾客可依照检测级别制定相应维修筹划或采用相应办法。
最后将依照声发射源级别划分决定储罐开罐检测优先顺序级别。

表一.基于声发射活动度对腐蚀状况分级及维修优先权

1．6 出具检测报告

检测报告将包括JB/T 10764-所规定重要信息如表二所示。除给出单个储罐状态级别外，对该罐在同一批检测储罐中维修或开罐优先级别也将给出一种其在整体排序中位置，如表三样本所示。

表二、储罐罐底声发射检测报告检测信息表样本

声特检测科技
储罐罐底声发射检测报告
报告日期

报告编号

使用单位

工作温度
oC
储罐编号

制造/安装单位

公称容积
0 m3
工作介质

设计液位
19350 mm
公称壁厚
mm
几何尺寸

操作液位
17000 mm
材质

制造日期
.9
加载史

检测状况记录

执行原则
JB/T 10764-
检测方式
声发射
仪器型号
美国PAC MicroII-SAMOS
检测频率
30 KHz
传感器型号
R3I-AST
耦合剂
真空脂
固定方式
磁座
检测日期

传感器敏捷度标定
模仿源

传感器平均敏捷度度： dB
最大： dB
最小： dB
传感器编号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
敏捷度 dB

传感器编号
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
敏捷度 dB

背景噪声
< dB
门槛电平
dB
增益
dB
模仿源

信号衰减记录
最大探头间距
m

模仿源距离 m
0.1
0.5
1.0
2.0
3.0
4.0
5.0
信号幅度 dB

探头布置平面展开图

罐底级别

表三. 同一批次油罐声发射活动度与油罐评级排序样本
声发射活动度排序
油罐编号
油罐评级
推荐下一步办法
1
#**
III
第一优先开罐检查气泡来源
2
#**
II
二、三年后再进行声发射检查
3
#**
II
二、三年后再进行声发射检查
4
#**
I
三、四年后再进行声发射检查
5
#**
I
四年后再进行声发射检查

2 检测安全办法
检测过程操作应按贵公司有关安全规定规定进行。需要贵公司协助提供相应安全设备：
· 安全帽
· 安装传感器低压绝缘手套
· 各种防火设施
· 配合做好保温罐在安装探头处保温层剥离和外表面解决
3 检测所需设备：
· 32通道美国PAC声发射系统，AEwin软件及AEwin-tankbotoom。
· 24-32个R3I传感器，带有编号。
· 24-32个1224D 信号放大器
· 24-32根30－100米长信号电缆，且两端具备通道编号标记。
· 24-32个传感器磁性吸座。
· 耦合剂。
· 0.3mm或0.5mm 2H或3H活动铅笔及笔芯若干。
· 30米长以上卷尺一种。
· 工程胶带一卷。
· 数字相机一种。
· 纸巾及清洁布若干。
· 大容量USB 外部存储器一种。

4 附表

如下附表为现场检测时记录使用。
附表1：声发射系统及设立登记表格
年 月 日
仪器名称及通道数

传感器型号

使用传感器/通道数

门槛值

PDT/HDT/HLT（μS）

声速（M/S）

波形采样率（MSamples/S）

波形长度（KB）

被监测声发射特性

参数输入特性及通道号

附表2：油罐有关信息登记表格
年 月 日
顾客名称

油罐类型

油罐序列号

变压器编号/辨认号

容积

罐体材质

制造日期
年 月
附表3：传感器布置坐标登记表格
年 月 日
通道号
传感器编号
电缆编号
X (M)
Y (M)
Z (M)
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

原点位置阐明

附表4：断铅实验数据登记表格
单位： dB 年 月 日
次数
通道号
1
2
3
平均值
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

最大－最小

铅笔芯类型及阐明

附表5：检测成果登记表格
年 月 日
编号
文献名
起始时间
结束时间
时间长度
文献长度
备注
日期
时间
日期
时间
1

2

3

4

5

6

7

8

9

10

检测工程师

校 核
