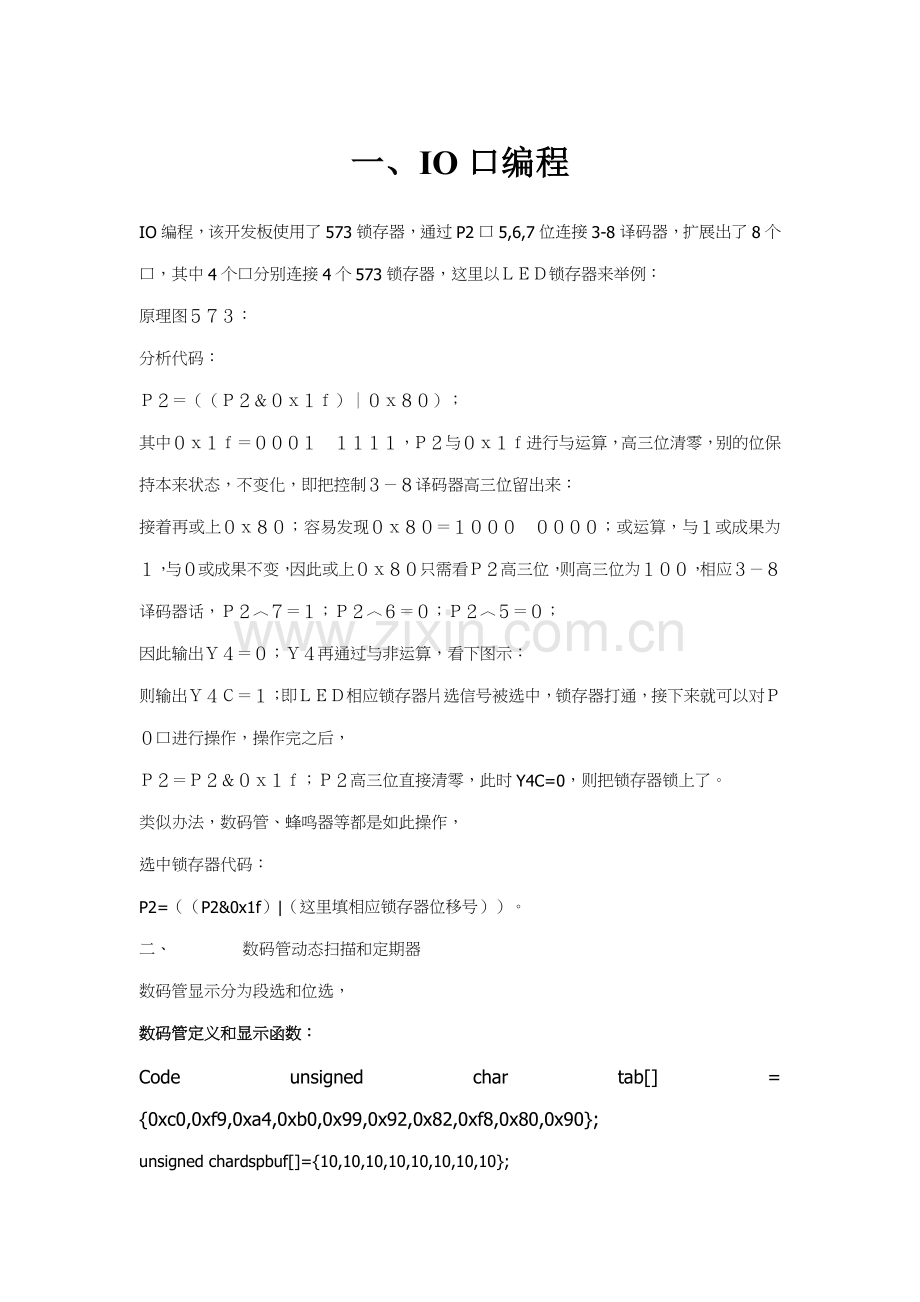

一、IO口编程
IO编程，该开发板使用了573锁存器，通过P2口5,6,7位连接3-8译码器，扩展出了8个口，其中4个口分别连接4个573锁存器，这里以ＬＥＤ锁存器来举例：
原理图５７３：
分析代码：
Ｐ２＝（（Ｐ２＆０ｘ１ｆ）｜０ｘ８０）；
其中０ｘ１ｆ＝０００１ １１１１，Ｐ２与０ｘ１ｆ进行与运算，高三位清零，别的位保持本来状态，不变化，即把控制３－８译码器高三位留出来：
接着再或上０ｘ８０；容易发现０ｘ８０＝１０００ ００００；或运算，与１或成果为１，与０或成果不变，因此或上０ｘ８０只需看Ｐ２高三位，则高三位为１００，相应３－８译码器话，Ｐ２＾７＝１；Ｐ２＾６＝０；Ｐ２＾５＝０；
因此输出Ｙ４＝０；Ｙ４再通过与非运算，看下图示：
则输出Ｙ４Ｃ＝１；即ＬＥＤ相应锁存器片选信号被选中，锁存器打通，接下来就可以对Ｐ０口进行操作，操作完之后，
Ｐ２＝Ｐ２＆０ｘ１ｆ；Ｐ２高三位直接清零，此时Y4C=0，则把锁存器锁上了。
类似办法，数码管、蜂鸣器等都是如此操作，
选中锁存器代码：
P2=（（P2&0x1f）|（这里填相应锁存器位移号））。
二、 数码管动态扫描和定期器
数码管显示分为段选和位选，
数码管定义和显示函数：
Code unsigned char tab[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
unsigned chardspbuf[]={10,10,10,10,10,10,10,10};

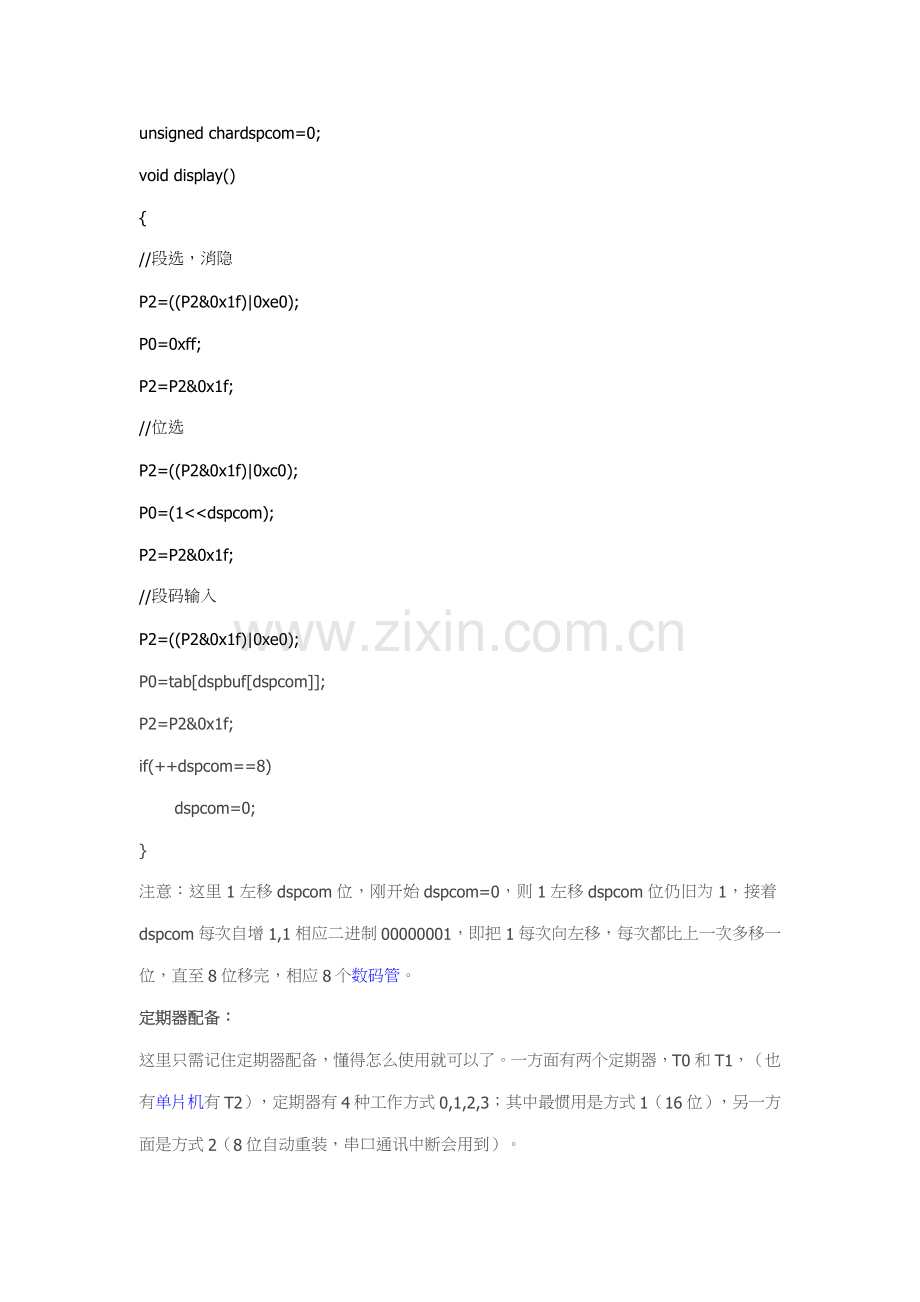

unsigned chardspcom=0;
void display()
{
//段选，消隐
P2=((P2&0x1f)|0xe0);
P0=0xff;
P2=P2&0x1f;
//位选
P2=((P2&0x1f)|0xc0);
P0=(1<<dspcom);
P2=P2&0x1f;
//段码输入
P2=((P2&0x1f)|0xe0);
P0=tab[dspbuf[dspcom]];
P2=P2&0x1f;
if(++dspcom==8)
dspcom=0;
}
注意：这里1左移dspcom位，刚开始dspcom=0，则1左移dspcom位仍旧为1，接着dspcom每次自增1,1相应二进制00000001，即把1每次向左移，每次都比上一次多移一位，直至8位移完，相应8个数码管。
定期器配备：
这里只需记住定期器配备，懂得怎么使用就可以了。一方面有两个定期器，T0和T1，（也有单片机有T2），定期器有4种工作方式0,1,2,3；其中最惯用是方式1（16位），另一方面是方式2（8位自动重装，串口通讯中断会用到）。
定期器需要配备：TMOD |=0x01;配备成使用定期器0，工作方式为1；同理使用定期器1工作方式1：TMOD|=0x10;则同步使用两个定期器且工作方式为1，那么可以：TMOD|=0x11；
定期器1配备成工作方式2：TMOD |=0x20;
接着配备(以定期器0举例)：
TH0=(65535-)/256;//配备初值
TL0=(65535-)%6;
ET0=1；
TR0=1；//定期0中断
EA=1;//总中断
定期器1也是同理，只但是0要改成1.
接着定期中断函数和优先级：
定期器0
void isr_timer_0(void) interrupt1 //默认中断优先级1
{
TH0= (65536-)/256;
TL0= (65536-)%6; //定期器重载
display();
}
定期器1：
voidisr_timer_1(void) interrupt 3 //默认中断优先级3
{
TH0= (65536-)/256;
TL0= (65536-)%6; //定期器重载
display();
}
注意：定期器0优先级为1，定期器1为3，串口中断优先级为4，总共有5个中断源，背面还会简介外部中断和串口中断。
数码管动态扫描，显示函数放在定期中断函数里面，2ms扫一次是最稳定！！
三、 矩阵键盘
矩阵键盘需要死记了！这里不再讲独立键盘。
第二种单片机键盘扫描代码(没有消抖)：
sfrP4^4=0xC0;
//键盘定义
sbitr1=P3^0; //4行
sbit r2=P3^1;
sbit r3=P3^2;
sbit r4=P3^3;
//4列
sbit c1=P4^4;
sbit c2=P4^2;
sbit c3=P3^5;
sbit c4=P3^4;
//读取矩阵键盘键值
unsigned charkey_scan()
{
unsigned char key_value;
r1=0;
r2=r3=r4=1;
c1=c2=c3=c4=1；
if(!c1) key_value=0;
else if(!c2) key_value=1;
else if(!c3) key_value=2;
else if(!c4) key_value=3;
r2=0;
r1=r3=r4=1;
c1=c2=c3=c4=1;
if(!c1) key_value=4;
else if(!c2) key_value=5;
else if(!c3) key_value=6;
else if(!c4) key_value=7;
r3=0;
r2=r1=r4=1;
c1=c2=c3=c4=1;
if(!c1) key_value=8;
else if(!c2) key_value=9;
else if(!c3) key_value=10;
else if(!c4) key_value=11;
r4=0;
r2=r3=r1=1;
c1=c2=c3=c4=1;
if(!c1) key_value=12;
else if(!c2) key_value=13;
else if(!c3) key_value=14;
else if(!c4) key_value=15;
return key_value;
}
四、 串口通讯和串口中断
串口中断配备只需记住几种寄存器就行了，
初始化：
SCON =0x50；//串口配备成模式1
TMOD|=0x20;//定期器1，方式2,8位自动重装
TH1=256-(unsigbedchar)(SYSTEMCLOK/BAUDRATE/384+0.5);//定期初值
ES=1; //串口中断打开
TR1=1; //启动定期器1
EA=1; //总中断打开
这里必要使用定期器1，不能用定期器0.
下面是模块化函数：
void Uart_Init()
{
SCON = 0x50;
TMOD |=0x20;
TH1=256-(SYSREMCLOCK/BAUDRATE/384+0.5);
ES=1;
TR1=1;
EA=1;
}
void UartSend(unsignedchar*pBuff,int length)
{
unsigned charc;
int i=0;
for(i=0;i
{
c=pBuff;
SBUF=c;
while(TI==0);
TI=0;
}
}
接受数据可以这样写：
定义全局变量：
unsigned charuart_buf[100];//串口缓冲区
unsignedint uart_Count=0;//串口数据长度
void uart_inte()interrupt 4
{
unsigned char c;
if(RI)
{
RI=0;
c=SBUF;
uart_buf[uart_Count]=c;
uart_Count++;
}
}
如果可以指定接受，可以这样写
//串口中断服务函数
void isr_uart(void)interrupt 4{
if(RI){
RI = 0; //清除接受标志位
rxbuf[rxcnt] = SBUF;
if(rxbuf[rxcnt] == '\n'){
rxcnt = 0;
rx_over = 1;
ES = 0;
//回车为接受结束标志，检测到回车符后，关闭串口中断
}
else{
rxcnt++;
}
}
}
当接受完一帧数据时关闭串口中断，设一种标志位，解决完之后再打开。
#include"reg51.h"
#include"intrins.h"
typedef unsigned charBYTE;
typedef unsigned intWORD;
BYTEcode_tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
char arry[10]="I CANPLAY";
unsigned charx;
#define FOSC11059200//1000L //系统频率
#define BAUD115200 //串口波特率
#defineNONE_PARITY 0 //无校验
#defineODD_PARITY 1 //奇校验
#defineEVEN_PARITY 2 //偶校验
#defineMARK_PARITY 3 //标记校验
#defineSPACE_PARITY 4 //空白校验
#define PARITYBITNONE_PARITY //定义校验位
sfrAUXR =0x8e; //辅助寄存器
sfrP_SW1 =0xA2; //外设功能切换寄存器1
#define S1_S00x40 //P_SW1.6
#define S1_S10x80 //P_SW1.7
sbit P22 =P2^2;
bit busy;
void SendData(BYTEdat);
void SendString(char*s);
void main()
{
ACC= P_SW1;
ACC&= ~(S1_S0 |S1_S1); //S1_S0=0 S1_S1=0
P_SW1 =ACC; //(P3.0/RxD，P3.1/TxD)
// ACC= P_SW1;
// ACC&= ~(S1_S0 |S1_S1); //S1_S0=1 S1_S1=0
// ACC|=S1_S0; //(P3.6/RxD_2，P3.7/TxD_2)
// P_SW1 = ACC；
//
// ACC= P_SW1;
// ACC&= ~(S1_S0 |S1_S1); //S1_S0=0 S1_S1=1
// ACC|=S1_S1; //(P1.6/RxD_3，P1.7/TxD_3)
// P_SW1 = ACC；
//#if (PARITYBIT ==NONE_PARITY)
SCON=0x50; //8位可变波特率
//#elif (PARITYBIT ==ODD_PARITY) || (PARITYBIT == EVEN_PARITY) || (PARITYBIT ==MARK_PARITY)
// SCON =0xda; //9位可变波特率,校验位初始为1
//#elif (PARITYBIT ==SPACE_PARITY)
// SCON =0xd2; //9位可变波特率,校验位初始为0
//#endif
AUXR=0x40; //定期器1为1T模式
TMOD=0x20; //定期器1为模式2(8位自动重载)
TL1= (256 - (FOSC/32/BAUD)); //设立波特率重装值
TH1= (256 - (FOSC/32/BAUD));
TR1=1; //定期器1开始工作
ES =1; //使能串口中断
EA =1;
while(1)
{
// SendString(arry);
SendString("I CAN PLAY~~\r\n");//上位机显示接受文本模式
// SendData(x);
}
}
void Uart() interrupt 4using 1
{
if(RI)//单片机接受数据，发送数字0~9,可在数码管上显示，发送hex模式
{
RI =0; //清除RI位
// P0= SBUF;
x=SBUF;//将缓存器数据赋值给x
P0=0xff; //消隐
P2|=0xe0;
P2&=0x1f;
P0=code_tab[x]; //段选
P2|=0xe0;
P2&=0x1f;
P0=0x01; //位选第一位
P2|=0xc0;
P2&=0x3f;
}
if(TI)
{
TI =0; //清除TI位
busy =0; //清忙标志
}
}
void SendData(BYTEdat)
{
while(busy); //等待前面数据发送完毕
ACC=dat; //获取校验位P (PSW.0)
if(P) //依照P来设立校验位
{
#if (PARITYBIT ==ODD_PARITY)
TB8 =0; //设立校验位为0
#elif (PARITYBIT ==EVEN_PARITY)
TB8 =1; //设立校验位为1
#endif
}
else
{
#if (PARITYBIT ==ODD_PARITY)
TB8 =1; //设立校验位为1
#elif (PARITYBIT ==EVEN_PARITY)
TB8 =0; //设立校验位为0
#endif
}
busy= 1;
SBUF=ACC; //写数据到UART数据寄存器
}
void SendString(char*s)
{
while(*s) //检测字符串结束标志
{
SendData(*s++); //发送当前字符
}
}
记不住可以看手册！！
#include"reg51.h"
#include"intrins.h"
typedef unsigned charBYTE;
typedef unsignedint WORD;
#define FOSC11059200L
#define BAUD115200
sfrAUXR=0x8e; //辅助寄存器
sbit P22=P2^2;
bit busy;
void SendData(BYTEdat);
void SendString(char*s);
void main()
{
SCON=0x50;
AUXR=0x40；//设立定期器T1为1T，即一种机器周期模式
TMOD=0x20;
TL1=(256-(FOSC/32/BAUD));
TH1=(256-(FOSC/32/BAUD));
TR1=1;
ES=1;
EA=1;
SendString("Hello");
while(1);
}
void Uart() interrupt 4using 1
{
if(RI)
{
RI=0;
P0=SBUF;
}
if(TI)
{
TI=0;
busy=0;
}
}
void SendData(BYTEdat)
{
while(busy);
busy=1;
SBUF=dat;
}
void SendString(char*s)
{
while(*s)
{
SendData(*s++);
}
}
五、 外部中断使用
#include
sbit L1=P0^0;
int main(){
IT0=1;//IT0=1，下降沿触发外部中断0，IT0=0边沿触发
EX0=1;//使用外部中断0
EA=1;
while(1){
}
}
void Ex_int0() interrupt 0 //外部中断优先级最高
{
P2=((P2&0x1f)|0x80);
L1=~L1;
P2=(P2&0x1f);
}
其中，外部中断引脚控制是P3^2，P3^3，即相应独立按键S5，S4。
六、 实时时钟DS1302使用
蓝桥杯提供函数，解释为：
里面命令和写入数据可以看芯片手册：
左侧READ、WRITE分别是读写命令，BIT7-BIT0是要写入数据，依照需要进行配备。DS1302只需记住这两个函数即可：Write_Ds1302（ ， ）与Read_Ds1302（x），配备看手册。
重点：芯片表阐明：第一行：秒->由于秒范畴是0-59，因此6,5,4位表达秒十位，3,2,1，0表达个位，十位最大是5，因此三位即可。
第二行：跟上面同样；
第三行：7位：1为12小时制，0为24小时制；5位：12小时制时为0表达上午，1表达下午，24小时制时，和4位一起表达小时十位；
别的时间同样表达。
倒数第二行：只看7位：为1时禁止写数据，因此开始写数据时必要置0；
读数时：
！！需要加“写操作这一行代码”。
读话直接按照命令读即可。
DS1302进阶（BCD码转换）：解决之前60秒不能进位问题。
1）写入初始值时，要把10十进制数转换为ＢＣＤ码，
例：写入时间－＞１７:５８:５０
Ds1302_Single_Byte_Write(0x8e,0x00);//写操作
Ds1302_Single_Byte_Write(0x85，((17/10)<<4 |(17)));//写时
Ds1302_Single_Byte_Write(0x83，((58/10)<<4 |(58)));//写分
Ds1302_Single_Byte_Write(0x81，((50/10)<<4 |(50)));//写秒
Ds1302_Single_Byte_Write(0x8e,0x80);//写保护
即转换公式是：((Value/10)<<4 | (Value))，可以写一种ｓｅｔｔｉｍｅ（）函数。
2 )读数：读回来数要进行转换成十进制数
((ReadValue&0x70)>>4)*10 +(ReadValue&0x0F);
八进制转十进制->
ReadValue=Ds1302_Single_Byte_Read(0x85);
hour=((ReadValue&0x70)>>4)*10 +(ReadValue&0x0F);
！！（这句一定不要省） Ds1302_Single_Byte_Write(0x00，0x00);//写操作
ReadValue=Ds1302_Single_Byte_Read(0x83);
minute=((ReadValue&0x70)>>4)*10 +(ReadValue&0x0F);
Ds1302_Single_Byte_Write(0x00，0x00);//写操作
ReadValue=Ds1302_Single_Byte_Read(0x81);
sec=((ReadValue&0x70)>>4)*10 +(ReadValue&0x0F);
Ds1302_Single_Byte_Write(0x00，0x00);//写操作
显示：
dspbuf[0]=hour/10;
dspbuf[1]=hour;
dspbuf[2]=minute/10;
dspbuf[3]=minute;
dspbuf[4]=sec/10;
dspbuf[5]=sec;
七、 PCF8591与IIC总线使用
（1） IIC总线使用：
比赛提供了IIC两个库文献，IIC.h;IIC.c，其中需要注意函数是：
其中，该函数是初始化，当使用AD转换时候需要在main函数开始时调用，该函数内部只需看这句代码即可：i2c_sendbyte(0x03);//ADC通道3，板上有4个模仿输入口，分别为0,1,2,3；设立哪一种模仿输入口就是依照这句代码，0x03表达通道3，这是依照芯片手册配备，如图：
8位前6位不用管，都为0，最后两位就是配备选取哪一种通道。
第二个函数：
读取AD转换后数值，这个函数直接调用就可以了，函数内部如何实现不用管，但是需要注意是：该函数扫描调用最佳是100ms。
第三个函数，上面都是ＡＤ转换，即模仿信号转数字信号，下面这个函数是DA转换，数字信号转换成模仿信号，就是单片机输出数字信号，用万能表去量单片机引出引脚，量一下电压大小，这个预计比赛不会考，但是防止万一：
该函数和上面两个函数分离开来，一、二函数是要在一起使用，初始化后之后才干调用，第三个加入头文献，直接调用即可，比较简朴！！
上面说法有误，A/D转换初始化函数和读取转换后数值都需要自己写。
这里理解一下PCF8591只需依照时序格式发送地址字节和控制字节：，这是地址字节，其中A2，A1，A0硬件已经接地，故都为0，最低位表达是你要从IIC总线上读数还是写数据，1表达读，0表达写，即读数据发地址是：0x91；写数据发地址是0x90；
控制字节：
由芯片资料知，控制字节有8位，有两位固定是0，除了第0、1位需要自己设立，其她咱们都设为0，那些位都是某些详细功能，咱们暂时用不着，不用管先，第0、1位是模仿通道选取，PCF8591上提供了4路模仿通道，依照需求进行选取，如选取通道3即发送控制字节：0x03;
地址字节和控制字节都明白了，接下来依照时序规定进行配备，A/D转换需要一种初始化函数：Init_ADpcf8591();和一种获得AD转换后数值函数：adc_pcf8591()；其中初始化函数作用是发送AD转换控制字节；adc_pcf8591()发送读获得地址并读回数据，先写指令才干读；格式如下：
这个是初始化合同：分别是startIIC、（地址写）发送0x90、等待应答、发送控制字节（AD这里是选取通道指令，如选取通道3，0x03）0x03、等待应答、（达到目，没有后续操作，直接停止总线）StopIIC.
初始化函数就是如此写；
adc_pcf8591合同：
依次是：startIIc、发送读地址0x91、等待应答、读回AD转换后数值、读回后发送应答给PCF8591，表达收到，并且不需要再返回应答，要传参数1，如图红圈示，即函数Ack(1);、最后stopIIC总线。
D/A转换（其实挺麻烦，先前太自信了，哈）：
所谓D/A转换其实就是把数字信号转换成模仿信号输出，用单片机发数字通过D/A转换成电压输出，检测办法可以用电压表测量。
配备办法跟A/D类似，先发地址字节，再发控制字节，然后把数字发出去（AD这里是接受模仿信号，是相反机制）。
控制字节：
如图示，控制字节第6位是1话是模仿输出模式，别的位全为0，发送格式跟AD同样：
代码如一开始图示。
（2） EEPROM使用，AT24C02，可以掉电仍旧保存上一次操作数据，下次上电后接着运营。
需要注意两个函数，一种是写进EEPROM里面保存，再次上电再从里面读回来：
其中写函数需要指定AT24C02地址以及需要写入数据，读函数要想取回写进数据，需要从相似地址里面读：
其中AT24C02存储地址是0x00，可以是其她地址，如0x02，但是读和写地址必要一致。
写与读合同与AD或ＤＡ相似，
由芯片资料及原理图知ＥＥＰＲＯＭ（ＡＴ２４Ｃ０２）写地址为０ｘａ０；读地址为０ｘａ１；注意：读数时候读出一种数之后发送一种应答信号，若ＡＣＫ（０）表达还想继续读下一种字节，若ＡＣＫ（１）；则不想再读数，让ＥＥＰＲＯＭ停止发送。
八、 DS18B20时钟芯片使用
比赛有提供代码，只需记住这个函数：
读取温度值，整数（其中，提示EA总中断要打开、关闭，也可以不用）。
浮点数表达。
注意，只有提供函数，没有提供读取温度函数，即上面那个，只有下面：这几种函数。
编写读取温度函数需要记住DS13B20三条指令，0xCC,跳过ROM检测；然后启动温度转换：0x44;转换需要时间，这里精准延时Delay_OneWire(200);然后再次初始化，再次执行跳过，然后读取温度指令：0xBE.;注意读出温度是低字节先，然后才是高字节，分别用两个变量保存还要通过公式转换成咱们需要整数或浮点数。完整代码如上图示。
九、 超声波传感器使用
#include"reg52.h" //定义51单片机特殊功能寄存器
#include "intrins.h"
#include "absacc.h"
//12M用这个
//11.0592用这个
#define somenop{_nop_();_nop_();_nop_();_nop_();_nop_();
_nop_();_nop_();}
sbit TX =P1^0; //发射引脚
sbit RX =P1^1; //接受引脚
code unsigned char tab[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,\
0xff};
unsigned char dspbuf[8] ={10,10,10,10,10,10,10,10}; //显示缓冲区
unsigned char dspcom =0;
unsigned int intr =0;
bit s_flag;
unsigned int t = 0;
voidsend_wave(void);
void display(void);
void main(void)
{
unsigned int distance;
TMOD|= 0x11; //配备定期器工作模式
TH0= (65536-)/256;
TL0= (65536-)%6；
TH1= 0;
TL1= 0；
EA =1;
ET0= 1; //打开定期器0中断
TR0= 1; //启动定期器
while(1){
if(s_flag)
{
s_flag = 0;
t = TH1;
t <<= 8;
t |= TL1;
distance = (unsigned int)(t*0.017)；//计算距离
}
TH1 = 0;
TL1 = 0;
}
dspbuf[5] = distance/100;
dspbuf[6] = distance0/10;
dspbuf[7] =distance;
}
}
//定期器0中断服务函数
voidisr_timer_0(void) interrupt 1 //默认中断优先级 1
{
TH0= (65536-)/256;
TL0= (65536-)%6; //定期器重载
display()；//2ms执行一次
if(++intr == 200){
s_flag = 1;
intr = 0;
}
}
//显示函数
void display(void){
XBYTE[0xE000] = 0xff; //去除鬼影
XBYTE[0xC000] = (1<<dspcom);
XBYTE[0xE000] = tab[dspbuf[dspcom]];
if(++dspcom == 8){
dspcom = 0;
}
}
//TX引脚发送40KHz方波信号驱动超声波发送探头
void send_wave(void)
{
unsigned char i =8; //发送8个脉冲
do
{
TX = 1;
somenop;
TX = 0;
somenop;
}
while(i--);
}
必要时还可以加个看门狗： WDT_CONTR=0x34;
十、 步进电机与直流电机使用
参照代码如下：
#include
sbit A1=P1^4;//定义步进电机连接端口
sbit B1=P1^3;
sbit C1=P1^2;
sbit D1=P1^1;
void qudong1();
#define Dy_A1{A1=1;B1=0;C1=0;D1=0;}//A相通电，其她相断电
#define Dy_B1{A1=0;B1=1;C1=0;D1=0;}//B相通电，其她相断电
#define Dy_C1{A1=0;B1=0;C1=1;D1=0;}//C相通电，其她相断电
#define Dy_D1{A1=0;B1=0;C1=0;D1=1;}//D相通电，其她相断电 //采用1相励磁
#define Dy_OFF{A1=0;B1=0;C1=0;D1=0;}//所有断电
unsigned charSpeed,Speed1;
void DelayUs2x(unsigned chart)
{
while(--t);
}
void DelayMs(unsigned chart)
{
while(t--)
{
//大体延时1mS
DelayUs2x(245);
DelayUs2x(245);
}
}
main()
{
Dy_OFF;
for(;;)
{
qudong1();
}
}
void qudong1()
{
unsigned inti=470;//旋转一周时间
Speed=5;
while(i--) //正向
{
Dy_A1
//遇到Coil_A1 用{A1=1;B1=0;C1=0;D1=0;}代替
DelayMs(Speed);
//变化这个参数可以调节电机转速,
//数字越小，转速越大,力矩越小
Dy_B1 //顺序从A1--D1相通电如果为正转，那么顺序从D1--A1相通电则为反转
DelayMs(Speed);
Dy_C1
DelayMs(Speed);
Dy_D1
DelayMs(Speed);
}
Dy_OFF
i=512;
while(i--)//反向
{
Dy_D1 //遇到Coil_A1 用{A1=1;B1=0;C1=0;D1=0;}代替
DelayMs(Speed); //变化这个参数可以调节电机转速,
//数字越小，转速越大,力矩越小
Dy_C1
DelayMs(Speed)
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
