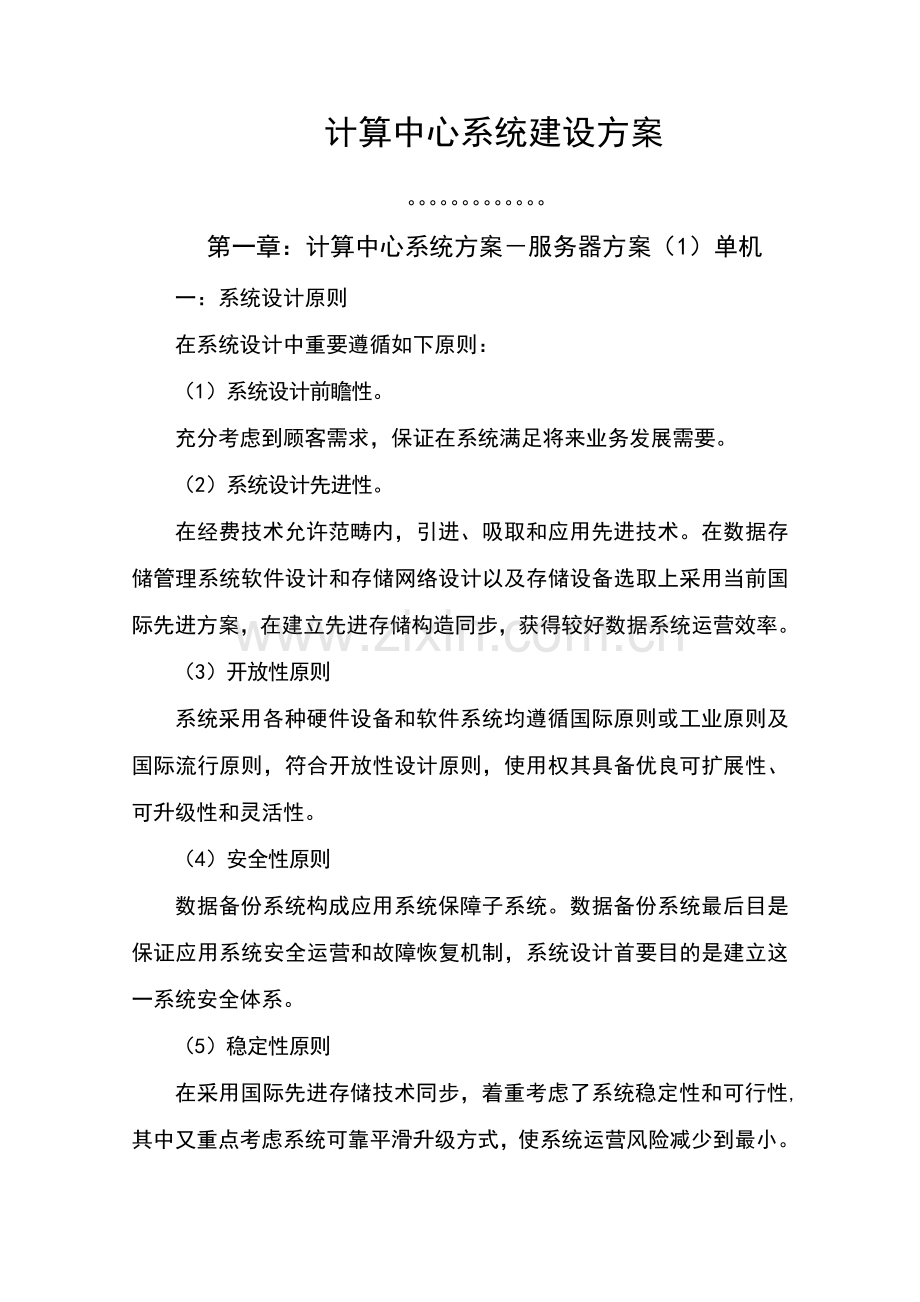

1、计算中心系统建设方案。第一章:计算中心系统方案服务器方案(1)单机一:系统设计原则在系统设计中重要遵循如下原则:(1)系统设计前瞻性。充分考虑到顾客需求,保证在系统满足将来业务发展需要。(2)系统设计先进性。在经费技术允许范畴内,引进、吸取和应用先进技术。在数据存储管理系统软件设计和存储网络设计以及存储设备选取上采用当前国际先进方案,在建立先进存储构造同步,获得较好数据系统运营效率。(3)开放性原则系统采用各种硬件设备和软件系统均遵循国际原则或工业原则及国际流行原则,符合开放性设计原则,使用权其具备优良可扩展性、可升级性和灵活性。(4)安全性原则数据备份系统构成应用系统保障子系统。数据备份系统

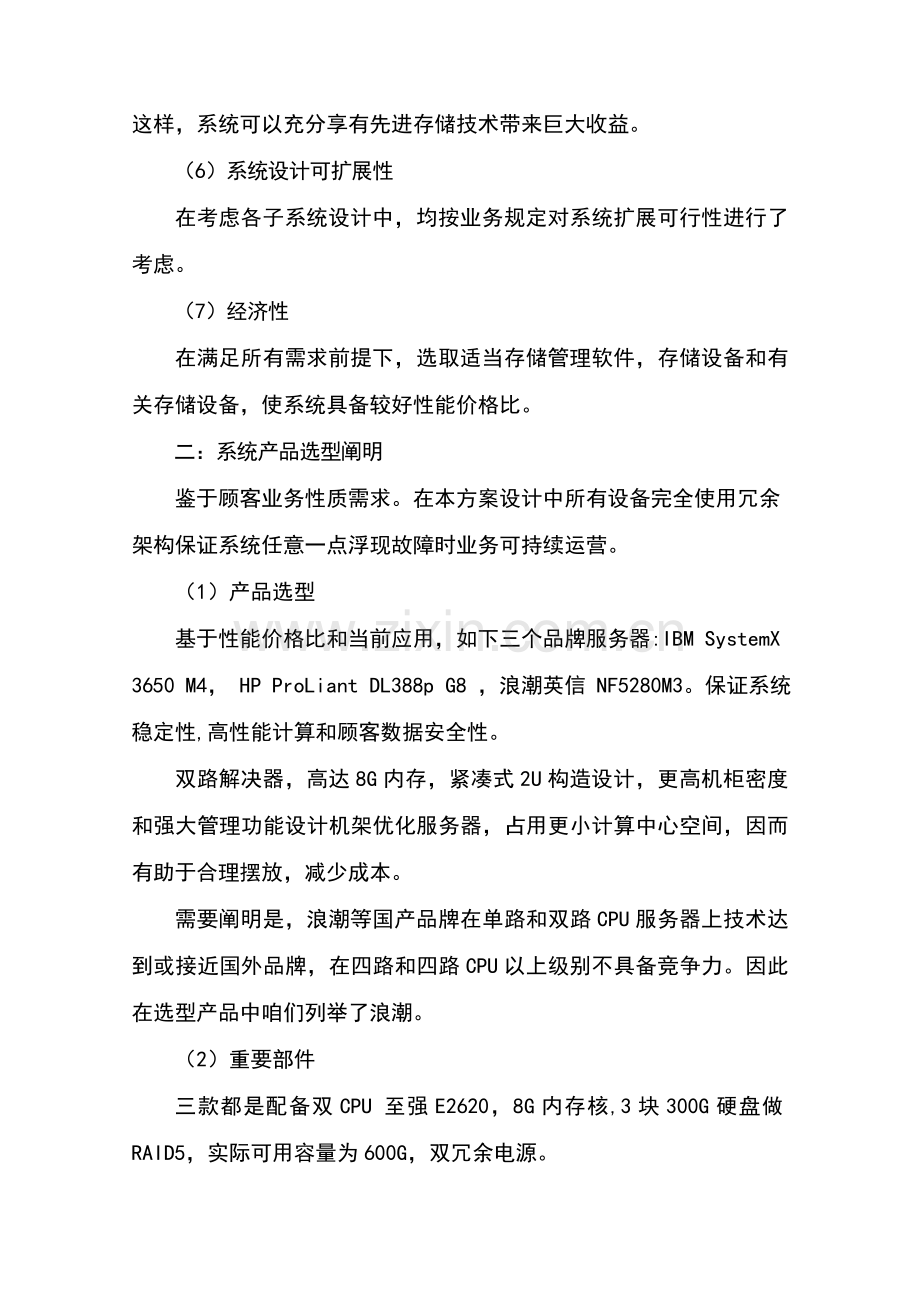

2、最后目是保证应用系统安全运营和故障恢复机制,系统设计首要目的是建立这一系统安全体系。(5)稳定性原则在采用国际先进存储技术同步,着重考虑了系统稳定性和可行性,其中又重点考虑系统可靠平滑升级方式,使系统运营风险减少到最小。这样,系统可以充分享有先进存储技术带来巨大收益。(6)系统设计可扩展性在考虑各子系统设计中,均按业务规定对系统扩展可行性进行了考虑。(7)经济性在满足所有需求前提下,选取适当存储管理软件,存储设备和有关存储设备,使系统具备较好性能价格比。二:系统产品选型阐明鉴于顾客业务性质需求。在本方案设计中所有设备完全使用冗余架构保证系统任意一点浮现故障时业务可持续运营。(1)产品选型基于性
3、能价格比和当前应用,如下三个品牌服务器:IBM SystemX 3650 M4, HP ProLiant DL388p G8 ,浪潮英信 NF5280M3。保证系统稳定性,高性能计算和顾客数据安全性。双路解决器,高达8G内存,紧凑式2U构造设计,更高机柜密度和强大管理功能设计机架优化服务器,占用更小计算中心空间,因而有助于合理摆放,减少成本。需要阐明是,浪潮等国产品牌在单路和双路CPU服务器上技术达到或接近国外品牌,在四路和四路CPU以上级别不具备竞争力。因此在选型产品中咱们列举了浪潮。(2)重要部件三款都是配备双CPU 至强E2620,8G内存核,3块300G硬盘做RAID5,实际可用容量为
4、600G,双冗余电源。CPU:英特尔至强Xeon E5-2600系列系列服务器解决器,其基于32纳米工艺制作,采用LGA 接口,核心代号为Sandy Bridge-E,内置六个运算核心,提供十二线程计算能力,原始主频2.0GHz,动态加速最高2.5GHz,三级缓存15MB,热设计功耗95W。内存:8GB (2x4GB) PC3L-10600R (DDR3-1333) ;有24个内存插槽,最大支持128GB硬盘:300G x 3块 SAS 10K rpm SFF (2.5-inch) SC 热插拔硬盘电源:两台冗余电源,保证其中一台浮现故障也容许服务器继续运营三:各品牌特性及规格IBM Syst
5、emX 3650 M4要点 针对成本和性能进行优化创新性设计,可以支持业务核心型应用程序和云布置 卓越 RAS 和超凡正常运营时间可以实现更佳业务环境 易于布置、集成、维护和管理 针对成本和性能进行优化IBM System x3650 M4 将超凡正常运营时间、性能和 I/O 灵活性融为一体,以实现卓越成本效益和坚如磐石可靠性。强大服务器凭借按需购买设计提供经济实惠而又易于使用节能智能型机架式解决方案,从而协助减少成本和管理风险。凭借更高计算能力功耗比、最新英特尔至强 E5-2600 系列解决器、先进内存支持、针对需要极致存储容量公司更高磁盘容量,x3650 M4 可以提供均衡性能与密度。超凡
6、正常运营时间x3650 M4 凭借冗余热插拔电扇、磁盘和电源,可以提供非常适合业务核心型应用程序弹性架构。预测性故障分析和光通路诊断可以提供先进电源、电扇、VRM、磁盘、解决器和内存警告。冗余热插拔组件使得可以简易地替代故障组件,而无需使您系统停机。x3650 M4 指定配备是 IBM 易捷产品组合 一某些,其设计充分考虑了中小型公司需要。易于管理易捷版 型号也许会因国家/地区不同而有所差别。IBM SystemX 3650 M4技术规格特性 优势每个通道 2 个超迅速 DIMM (1600 MHz),采用 24 个 DDR3 RDIMM/UDIMM/LRDIMM*/HCDIMM 内存 DIM
7、M 插槽 内存可扩展性非常适合于计算密集型、普通业务应用程序和虚拟化环境 新一代高性能内存与英特尔至强 E5-2600 系列解决器速度完美结合,从而优化吞吐量 采用交错式内存更高应用程序性能 迅速内存带宽,凭借受支持 RDIMM 每个通道能运营 2 个 DIMM (1600 MHz) 与前一代内存热设计相比,1.5 V 内存能以低出 17% 能耗工作。采用 1.35 V 内存,内存功耗预算可再节约多达 10% 采用新负载减少内存 DIMM (LRDIMM*),高达 768 GB* 内存容量支持多达 16 个小型 (SFF) 2.5 热插拔或 6 个大型 (LFF) 3.5 热插拔或易插拔串行连
8、接 SCSI (SAS) 和串行 ATA (SATA) 硬盘驱动器(因型号而异),16 个 2.5 ” 或 32 个 1.8 ” 易插拔或热插拔固态驱动器 (SSD) 凭借大容量 3.5 SATA 驱动器减少成本,凭借 2.5 SAS/SATA 驱动器提高性能 3.5 硬盘驱动器型号上高达 18 TB 存储容量,2.5 硬盘驱动器型号上高达 16.0 TB 存储容量 简易现场升级灵活性,凭借易于安装可选硬盘驱动器无需插槽即可将驱动器数量从 8 个增至 16 个 整合服务器设计,针对存储密集型工作负载进行优化 支持 16 个 2.5 或 32 个 1.8 高 IOPS 固态驱动器* (SSD),
9、具备更高性能和可靠性存储产品 支持可选 DVD 和磁带驱动器 主板上集成式 6 Gbps 硬件 RAID 高速 6 Gbps 接口 RAID 支持,可实现更高性能 高档 RAID 保护可为您硬盘驱动器高效提供先进高可用性,而无需牺牲性能 相对于电池典型 1 年更换,新闪存技术可将使用寿命延长至将近 7 年 支持高达 1 GB 闪存恢复或 512 MB 缓存 跨 System x 产品组合通用 RAID 管理工具 FoD 可以协助您升级 RAID-5、-50 或 -6、-60,而无需打开机箱 多达 6 个用于系统扩展新一代 PCIe 3.0 I/O 插槽。 广泛 I/O 带宽,可实现更高性能和生
10、产效率 凭借更低延迟提供 PCIe 2.0 两倍带宽 通过升级为 2 个解决器,视需要纵向扩展以拥有更多 I/O 插槽 支持多达 2 个 x16 + 2 个 x8 插槽,或 1 个 x16 + 4 个 x8 或 6 个 x8 插槽 可选 PCI-X 插槽和双宽 PCIe 3.0 插槽*(通过特殊报价) 在您过渡到 PCIe 原则期间,支持多达 4 个 PCI-X + 2 个 x16 PCIe 3.0 插槽,使您可以继续使用旧式 PCI-X 适配器 支持多达 2 个双宽 x16 + 2 个 x8 PCIe 3.0 插槽* 集成式四端口千兆以太网和可选嵌入式双端口 10 GbE 凭借可减少解决器工
11、作负载功能将网络吞吐量增至两倍 凭借内置智能管理工具减少功耗,实现更为可靠网络 无需插槽 2 个嵌入式 10 GbE 端口 可选热插拔、冗余电源和热插拔散热组件 凭借第 2 个热插拔电源消除其她潜在故障点,从而延长系统与应用程序正常运营时间;虽然一台电扇发生故障也容许服务器继续运营 选取如下高效电源中一种(因型号而异):550 W AC、750 W AC、900 W AC 或 750 W DC* 热插拔双电动机散热电扇通过使内部组件保持低温,可以协助维持系统正常运营,并保证您业务核心型应用程序安全运营 下拉式光通路诊断面板 无需打开机箱和中断系统运营即可提供关于故障组件信息 加快硬件修复速度,
12、从而明显缩减维修时间 可提供通往系统内部故障组件光通路 符合 NEBS 1/ETSI 原则 AC 和 DC* 电源两者均符合*(因型号而异) 符合节能原则 AC 电源符合 80 PLUS Platinum ENERGY STAR 节能原则*(因型号而异) IBM 集成管理模块 2 (IMM2) 持续监控您系统并告知潜在系统故障或变化,从而提高服务器可用性 远程在线支持可以提供全天候远程管理能力(FoD 可选);无需中断系统运营即可提供关于故障组件信息 IBM Systems Director Active Energy Manager 提供全面系统管理工具 凭借先进服务器管理功能,协助延长正常
13、运营时间、减少成本并提高生产效率 容许持续地实时监控、测量和管理功耗 统一可扩展固件接口 (UEFI) 此新型 BIOS 通用于所有新一代 IBM 服务器,易于配备和布置 与旧式 BIOS 相比可提供更多功能,并且可通过用于管理所有机器通用基本架构增进易管理性提高 更迅速操作系统启动和重启可以提高服务器效率,可信平台模块 (TPM) 1.2 支持高档加密功能,例如数字签名和远程证明 用于安全启动 CRTM VMware vSphere 和 USB 密钥支持(可选) 创新、精简虚拟机管理程序架构独立于操作系统,并且能优化虚拟化性能 集成至服务器硬件,有助于提供兼容、通过预先测试和优化硬件配备 针
14、对远程管理工具和行业原则合同(如 CIM)进行了优化 安全功能 提供 ServeRAID,以领先磁盘加密协助保护您数据 可信平台模块技术 IBM ServerGuide 软件 协助安装操作系统和驱动程序 HP ProLiant DL388p G8概叙HP ProLiant DL388 G8 服务器系列设立了下一代 2U 双插槽机架式服务器原则。 借助可维护性方面改进、无与伦比性能、强大配备灵活性和受顾客启发设计模式,DL388p Gen8 所提供完美解决方案能满足当今不断扩展数据中心所需动态计算机规定。 HP ProLiant DL388 G8 服务器支持 HP iLO Management
15、Engine,这是一套全面嵌入式管理特性,可支持服务器完整生命周期(从初始布置到运营管理、再到服务警报和远程支持)。 HP iLO Management Engine 随所有 HP ProLiant Gen8 服务器一起提供,它涉及: HP iLO、HP Intelligent Provisioning(此前称为 SmartStart)、惠普无代理管理、HP Active Health System 和惠普嵌入式 Remote Support。重新定义客户体验受顾客启发设计功能可预估您需求,并基本消除了停机引起常用问题(其中涉及到 HP SmartDrives、HP 智能插槽导板、“瞬时”轨道
16、、扁平电缆设计,以及易于使用免工具访问所有客户可以使用组件)。作为行业中首创,集成生命周期自动化可提供关于所有 ProLiant G8 服务器嵌入式配备工具、Active Health 监控和系统维护功能原则,并使用业内一流 HP iLO Management Engine 进行构建。动态工作负载加速功能可觉得不断增长驱动器容量提供更智能数据保护,通过实时工作负载分析来优化并适应存储性能,同步固态性能比此前版本快 6 倍。自动节能优化功能可提高服务器分析和响应其中“大量 3D 传感器”数据能力,以及借助 Insight Control 自我标记位置和清单功能,从而实现了整个数据中心最大工作负载
17、优化。以直观可配备管理系统终结枯燥耗时任务智能配备运用 SmartStart、Smart Update Manager 和 ProLiant Support Packs 等产品优势,以操作简便最新功能增强其性能,并将它们置于系统主板上,这样就能随时随处供您使用。无代理硬件监控和警报功能借助 HP 无代理管理内置于服务器中。 当电源线和以太网电缆与服务器相连时开始工作。HP Active Health System 提供全天候不间断运营状况监控,100% 配备变更记录,以及使用惠普服务和技术支持所获得更快问题分析能力。 使用统一诊断工具,以快 5 倍速度进行问题分析,并将安全数据传播到惠普服务和
18、技术支持。应用、存储和 I/O 性能提高借助 HP SmartMemory,可提供无与伦比性能、质量和可管理性优势,高于业内原则内存。 可支持 RDIMM、UDIMM 和 LRDIMM,容量高达 768GB,且速度为 1600MHz 时容量达 128GB。全新动态智能阵列 RAID 控制器支持 HP Smart Storage,涉及 PCIe 3.0、HP SmartDrives 和 HP Flash Backed Write Cache,且容量高达 2GB。 选取涉及多达二十五 (25) 个 2.5 英寸 SFF 或十二 (12) 个 3.5 英寸 LFF SAS、SATA 或 SSD 驱动
19、器。如今,HP FlexibleLOM 可提供自定义服务器网络功能,并且可以在无需检修服务器硬件状况下满足将来发展规定。 提供各种选取,如带宽(1G 和 10G)、构造(以太网、FCoE、InfiniBand),支持 WOL,并提供 iLO 端口以便于使用。为高性能、高效率和轻松访问而构建符合能源之星 原则 ProLiant DL388 G8 服务器配备充分体现了惠普一贯协助客户节约能源、减少成本宗旨。借助通用免工具新型滑轨,可以迅速安装 DL388 G8,迅速释放杆可实现迅速服务器访问。 非常机灵电缆管理支架选项,可实现灵活布线和出众布线管理,让您可以迅速访问该服务器。率先推出 3D 阵列温
20、度传感器(属于 HP 独特散热发现服务)可精准控制服务器电扇直接散热,从而避免了不必要电扇功耗。率先推出高效 HP Platinum Plus 通用插槽电源(460W、750W、1200W)可与惠普智能 PDU 通信,保证冗余电源插入冗余 PDU。英特尔 至强 E5-2600 产品系列采用英特尔 QuickPath、集成内存控制器、Turbo Boost、智能电源技术和可信执行技术,可提供更高性能、能效和适应性。HP ProLiant DL388p G8 技术规格Quickspec PDF HTML解决器系列英特尔 至强 E5-2600 产品系列解决器数1 或 2可用解决器核数8、6 或 4
21、核内存(最大)768 GB内存插槽24 个 DIMM 插槽内存类型PC3-10600R RDIMM DDR3 或 PC3-12800R RDIMM DDR3网络控制器1 个 1 Gb 331FLR 以太网适配器(4 端口); 1 个 10Gb 530FLR 以太网适配器(2 端口)存储控制器1 个智能阵列 P420i电源类型460 瓦 或 750 瓦热插拔电源解决器高速缓存20 MB 三级高速缓存; 15 MB 三级高速缓存; 10 MB 三级高速缓存外形(完全配备)2U基本设施管理HP iLO Management Engine(标配)保修(年)(部件/人工/现场)3 年现场保修,7x24
22、全天候响应,4 小时到场浪潮英信 NF5280M3产品简介英信NF5280M3是浪潮为满足云计算、虚拟化、数据库、数据挖掘等高品位IT应用,基于最新计算技术全新设计一款高品位双路机架式服务器。该产品保持了浪潮服务器一贯高品质、高可靠体现,同步具备同类产品中最高性能、抱负扩展能力及良好管理特性,特别适合对服务器有苛刻规定电信、金融、大型公司等顾客。凭借巧具匠心系统设计,它在有限空间内完美呈现了高效、可靠、智能、高扩展特性,合用于各类对计算、存储、通讯有高原则规定核心应用。应用举例对性能有很高规定大型政府、公司数据库及核心业务软件对内存和磁盘扩展、网络I/O能力有很高规定各种网络服务器追求超高性能
23、高性能集群,如渲染作业、制造业CAD、CAE等产品特色:智控体系智能计算加速技术:容许设备依照解决器负载动态调节状态,在顾客应用需要更高性能时可将解决器频率提高到标称值以上,以提高程序性能。依照测试,最多可提高性能达12%。浪潮睿能技术:通过采用高效电源设计和低功耗原件,相比上一代产品可节能多达20%。浪潮睿能技术可协助顾客对系统功耗进行精准实时监测和控制,进一步提高整体IT架构能效体现。系统环境动态感知和调控技术:通过精准设立在系统内部各种温度传感器,实时传递服务器内部温度信息,并对设备内热插拔冗余电扇动态调节,配合先进风冷系统实现最佳工作环境,保障系统稳定运营。弹性架构体系浪潮睿联技术:实
24、现极速网络I/O,顾客可依照自己应用网络带宽需求从集成2千兆或4千兆配备中灵活选取,更可再扩展2个10GbE控制器,实现网络性能奔腾。浪潮睿展技术:提供丰富I/O插槽,在2U机箱狭小空间内最多可提供5个原则高速PCI-E3.0扩展槽和2个专用PCI-E扩展槽,满足高品位客户对系统功能和性能需求。智能管理功能浪潮服务器嵌入式管理功能:内嵌服务器智能管理芯片,可实现完整IPMI2.0远程系统监控、远程KVM、虚拟媒体等各种管理功能.浪潮睿捷服务器套件:搭配浪潮睿捷服务器管理套件v5.0版及UEFI智能固件,可极大简化顾客设备布置、管理和维护工作。为简化数据中心环境下设备管理,还提供浪潮Dashbo
25、ard可视化管理模块,配合浪潮光路诊断功能,管理人员可迅速拟定需维护设备,大大减小管理员工作压力。浪潮NF5280M3 技术规格型号NF5280M3解决器支持2个英特尔至强解决器E5-2600系列高速缓存10MB(E5-2603、E5-2609)15MB(E5-2620、E5-2630、E5-2640)20MB(E5-2650、E5-2660、E5-2665、E5QPI总线速率6.4GT/s(E5-2603、E5-2609)7.2GT/s(E5-2620、E5-2630、E5-2640)8.0GT/s(E5-2650、E5-2660、E5-2665、E5-2670、E5-2680、E5-269
26、0)芯片组英特尔C600服务器专用芯片组内存24个内存插槽,最高支持DDR3-1600内存,最大可扩展768GB内存(当使用单条容量32GB内存时)支持高档内存纠错、内存镜像、内存热备等高档功能硬盘控制器可选8通道SAS3Gb及6Gb磁盘控制器RAIDSAS磁盘控制器支持RAID0/1/10,通过可选组件可升级支持RAID5,50可选扩展支持RAID0/1/5/6/10/50/60、具备缓存高性能SASRAID控制器并可扩展缓存保护电池存储最大支持24个热插拔2.5寸SATA/SAS接口硬盘或固态磁盘I/O扩展槽1个PCI-E3.0x16,4个PCI-E3.0x8当仅配备1颗解决器时,仅1个P
27、CI-E3.0x16,2个PCI-E3.0x8可用集成I/O端口前置:2个USB接口,1个VGA接口(24盘机型无)后置:4个USB接口,1个原则VGA接口,1个串口,2或4个RJ45GbE以太网接口,1个管理专用RJ45以太网接口,可选2个RJ4510GbE以太网接口内置:1个串口,2个USB接口网络控制器集成2或者4个高性能千兆以太网控制器,支持虚拟化加速、网络加速、负载均衡、冗余等高档功能,此外可增配2个基于专用扩展技术10GbE以太网控制器电源高效白金级700W电源,可选1+1冗余,可选支持PMbus电源显卡集成带16MB显存显示控制器光驱8或16硬盘机型配备SlimDVD-RW光驱2
28、4硬盘机型可选配备USB接口外置DVD-RW光驱软驱可选基于闪存技术USB接口虚拟软驱管理功能集成系统管理芯片,支持IPMI2.0、KVMoverIP、虚拟媒体等管理功能支持浪潮睿捷系列服务器管理、布置软件可选浪潮睿捷LCD管理模块,提供本地可视化系统监控和故障诊断功能支持操作系统WindowsEnterprisewithSP232/64bit,MicrosoftWindowsServerSP132/64bit,MicrosoftWindowsServerR264bit,RedHatEnterpriseLinux5.532/64bit,RedHatEnterpriseLinux5.632/64
29、bit,RedHatEnterpriseLinux6.132/64bit,RedHatEnterpriseLinux6.232/64bit,SuSELinuxEnterpriseServer10.364bit,SuSELinuxEnterpriseServer11.164bit不同配备下操作系统支持能力不同,详情请征询浪潮公司工作环境温度535电源电压110-240V国际认证ISO9001国际质量管理体系ISO14001国际环境管理体系机箱高88mm,宽430mm,深745mm参照重量25kg第二章:计算中心系统方案服务器方案(2)双机热备双机热备份方案原理两台服务器通过磁盘阵列或纯软件模式,
30、连接成为互为备份双机系统,当其中一台服务器停机后,此外一台份服务器能继续工作,防止顾客工作被中断。双机热备份方案合用范畴顾客对系统持续工作性和实时性规定较高,系统停机对系统影响很大,导致很大损失。双机热备份方式及优缺陷两台服务器通过磁盘阵列连接起来,形成备份系统,此办法硬件投资较大,价格较贵,但系统易于安装,保证了系统稳定性和高可用性。双机热备份方案所谓双机热备份就是一台主机为工作机(Primary Server),另一台主机为备份机(Standby Server),在系统正常状况下,工作机为信息系统提供支持,备份机监视工作机运营状况(工作机也同步监视备份机与否正常,有时备份机因某种因素浮现异
31、常,工作机可尽早告知系统管理工作人员解决,保证下一次切换可靠性)。当工作机浮现异常,不能支持信息系统运营时,备份机积极接管(Take Over)工作机工作,继续支持信息运营,从而保证信息系统可以不间断地运营(Non-Stop)。当工作机通过维修恢复正常后,它会将其先前工作自动抓回,恢复此前正常时工作状态。双机热备构造示意图:硬件连接参见构造示意图,两台服务器通过FC HBA卡接口磁盘阵列连接,进行数据传播;两台服务器通过心跳线RJ45接口线连接,用于系统进行“心跳侦测”;两台服务器通过网卡及网线与网络连接,进行数据传播与故障服务器切换;服务器本地硬盘上安装相应操作系统及相应应用,顾客数据放在共
32、享磁盘阵列上。整个系统由两台服务器和磁盘阵列构成双机热备份模式,双台服务器互为备份,当一台服务器浮现问题停机时,另一台服务器能实时接管中断工作,保证业务系统正常运营。柜磁盘具备热插拔功能,具可以灵活构成RAID模式,当一块硬盘损坏,数据可以恢复,保证数据不丢失。对于本系统,Active Server作为工作服务器,Backup Server 作为备份服务器。在正常状况下,Active Server为网络信息系统提供支持,负责整个网络正常运营,同步,通过侦测链路心跳线监视Backup Server运营状况,但发现Backup Server浮现异常时,将及时告知管理员解决,保证切换可靠性。Back
33、up Server通过侦测链路心跳线监视Active Server运营状况,当侦测Active Server浮现异常,不能支持信息系统运营时,通过切换,将积极接管Active Server工作,继续支持信息运营,从而保证信息系统可以不间断运营。当浮现异常Active Server 通过维修恢复正常后,可选取回切先前工作,恢复此前正常时工作状态。由于大量数据存储在磁盘阵列上,因此整个切换过程不回牵涉这些数据,并且不需要占用有限网络资源,提高了切换速度,更进一步提高了数据安全性。磁盘阵列用于大量数据存储,涉及数据库、文献、共享资源信息等,并对存储数据提供了安全。在硬件上,磁盘阵列采用了设备冗余设计
34、,提供热插拔技术,可在线更换磁盘、电源、电扇、磁盘等;在软件上,磁盘阵列采用RAID0,1,5,6,0+1校验算法,依照实际状况可选用相应算法,对数据进行相应保护。当一块磁盘浮现故障后,磁盘阵列将提出警报,只需要更换故障磁盘,磁盘阵列将通过RAID算法将数据自动恢复,这些是由磁盘阵列自动完毕,不需要服务器干预,也不会影响系统数据读写。服务器双机容错系统解决方案由于采用了双机容错集群构造,系统具备极高可靠性。两台服务器可以作为一种整体对网络提供服务,且互相间互为监控。集群具备一定负载平衡功能,可将一种任务各种进程分摊到两台服务上运营,提高系统整体性能。当一台服务器发生故障时,其上所运营进程及服务
35、可以自动地由另一台服务器接管,保证网络顾客工作不受影响。同步,如果系统采用RAID技术对数据进行保护,可保证重要数据不因系统故障而导致损失。特点:高可靠性支持冗余磁盘阵列冗余电源和电扇设计所有部件均支持热插拔主机可各自运营自己应用,互为备份,共享磁盘数据高可用性可扩展性强/性能价格比高/高容错性,系统安全高效第三章:计算中心系统方案网络存储存储区域网络(SAN)是一种类似普通局域网高速存储网络系统,它通过专用集线器、互换机和网关建立起服务器和磁盘阵列之间直接连接。SAN独立于应用服务器网络系统之外,它采用高速光纤通道作为传播媒介,将存储系统网络化,实现了真正高速共享存储。SAN架构所使用是光纤
36、通道原则合同,单环速度可达100MB/s,连接距离可延伸至数十公里。SAN通过在存储资源和服务器之间引入网络,消除了不同存储设备和服务器之间连接障碍,提高了数据可用性和可扩展性,成为将来存储方案方向。一、系统设计原则1.SAN架构构成随着系统内部顾客日益增长,系统服务器数目和存储电子数据也急剧增长。高效地存储和访问数据已经成为整个行业焦点。对作为信息提供源存储系统而言,既有技术受到空前挑战: 存储访问大量占用了局域网(LAN)带宽,导致LAN已经成为整个系统瓶颈。 主机负载不均衡,重复投资现象严重。 可扩充性差。 距离限制。在这样背景下,许多新存储解决方案被提出,但大多数只是提供一、两种产品来
37、解决某些眼前问题。相比之下,随着新存储连接技术如光纤通道(Fiber Channel)等成熟而逐渐发展起来存储区域网(Storage Area Network,即SAN)技术,提供了比老式存储模式更好适应性和可用性,更强集成管理能力和更优性能,并且其开放架构受到众多存储设备厂家和网络公司支持,被以为是最佳存储方案选取。各种服务器主机通过光纤接口设备连接到光纤互连设备,而光通道互连设备又通过光纤与各种光纤接口磁盘设备或磁带库设备相连。这种存储网络直接成果是:主机系统与存储设备均可以双向灵活扩展,整个系统可以形成存储共享有机整体。同步,光纤通道又为数据访问提供了单通道200MB/S访问能力,大大高
38、于老式SCSI技术所提供通道能力。2.SAN架构对本系统优势在咱们为计算中心数据管理系统推荐基于存储区域网解决方案中,当整个系统有大量数据存取需求时,数据完全可以通过SAN网络在有关服务器和后台存储设备之间高速传播,对于LAN带宽占用几乎为零,并且很少占用主机资源(光纤接口相对于老式SCSI接口具备绝对优势)。并且服务器可以访问SAN上任何一种存储设备,提高了数据可用性。SAN对于网管中心系统优势重要体当前: 集中式管理(Centralized Storage Management ):分布式设备,涉及主机系统、存储系统、互换机和光纤适配器等等,均可以集中管理。整个系统数据备份和恢复工作也可以
39、统一集中控制,保证了数据安全性。 公司备份(Enterprise Backup):备份程序得到简化,磁带子系统可以被各种主机服务器所共享,并且备份时不会占用局域网LAN带宽,即所谓LAN-Free备份。而业务数据容量普通比较大,LAN-Free备份使整个系统不会被阻塞。 高可用性和劫难恢复(High Availability & Disaster Recovery):可以在多台服务器和存储设备上建立任意两点间连接。能形成一种被各种服务器通过多条途径访问共享存储池,从而导致了更高可用性,保证业务不间断。 数据共享(Data Sharing):分布式服务器可以访问一种大集中管理存储子系统来运营各种
40、数据共享应用。 旧有设备投资保护:通过构成高可用性能SAN存储架构,可用大大提高旧有设备数据安全级别,保障在基本上不增长大量投资前提下,继续适应原有设备。 多平台支持:该方案使顾客能迅速、以便地建立、整合和管理其多平台存储环境,让顾客对其异构存储局域网拥有无限扩展能力、管理能力和百分之一百可用性。3.系统拓扑构造图本方案运用顾客既有服务器作为数据服务器,每台服务器安装2块HBA卡,分别连接至8口光纤Switch,通过2Gb光纤连接到统一SAN架构存储上。当前光纤Switch具备zoning功能,可以将一台Switch实现数个链路物理隔离。整个备份管理通过存储设备自带软件来实现。当某个服务器浮现
41、故障后,业务会实现秒级切换到此外一种服务器节点上,保障了业务永续运营。服务器通过互换机连接至整个中心局域网络中。二:系统产品选型阐明存储设备HP,浪潮,IBM工作方式,实现原理各不同样,因此硬件配备上有区别:HP:以34块3T硬盘做为存储容量,用HP独有技术单独以一块3T硬盘来实现整个存储RAID5 ,使用容量能到100T。浪潮:提供38块3T SAS硬盘,整体容量114T,RAID 5后使用容量能到100T。实现方式和服务器RAID同样.IBM:由于存储柜功能与HP,浪潮有所区别,IBM用60块2T硬盘,先用一种磁盘柜实现RAID 5后在接四个磁盘柜,总容量也能到100T。中高品位且大型存储
42、为IBM强势,HP为中端重要强势。普通在国家级公司,银行,证券,大型公司等部门,有着巨大存储业务量,对存储安全性极为苛刻,首选IBM产品。在中小公司,教诲行业,普通地方部门更看中HP产品性价比。浪潮以较为低便宜格更为中小部门,成长型公司,非高校等部门选购。三:各品牌特性及规格HP P G3 MSAHP P G3 MSA 阵列系统灵活性有助于解决巨大存储需求和有限预算之间矛盾,该产品提供高性能 8 Gb FC、FC/iSCSI 组合、6 Gb SAS、1 Gb 或 10 GbE iSCSI 连接阵列,旨在以经济价格实现高效存储整合。 选取 FC/iSCSI 组合控制器,可通过两个合同灵活共享阵列
43、资源,满足不同部门需求和预算规定。 所有 P G3 MSA 阵列均标配 64 个快照,并支持 Volume Copy 功能,可加强数据保护。 FC、FC/iSCSI 组合和 iSCSI 三种控制器,可借助可选 Remote Snap 软件实现复制功能。 阵列容许部门和中小公司按需扩展容量,最多可扩展至 149 块硬盘。 可混合使用 LFF 和 SFF 公司级 SAS 和存档类 SATA 硬盘。 可配备一种单一控制器,减少初始成本,或配备两个控制器,为规定苛刻入门级客户提供高可用性。功能经济、高效、可轻松管理灵活存储整合HP P G3 MSA 阵列系统可选配 8Gb 光纤通道、FC/iSCSI
44、组合、6Gb SAS 和 1Gb 或 10GbE iSCSI 系统以及 LFF 和 SFF SAS、SAS MDL、SATA MDL 硬盘,构成低成本整合式存储阵列解决方案,以满足部门级和中小公司需求。 P G3 MSA 可以以较低初始投资提供单控制器机型,或可提供更好数据保护双控制器机型。 FC/iSCSI Combo 控制器容许不同部门使用经济高效合同共享资源。 广泛硬盘选取意味着更高投资回报。 HP P G3 MSA 阵列系统可选配各种硬盘: 高性能公司级双端口 SAS 硬盘和低成本、高容量 SAS MDL 或存档类 SATA MDL 硬盘。 该阵列前端标配 12 或 24 个硬盘托架,
45、可以同步容纳所有三种硬盘。 P G3 MSA 标配 64 个快照,并支持 Volume Copy 克隆功能。 顾客可选取将快照数量增长到 512,P G3 FC、FC/iSCSI 组合、1GbE iSCSI 和 10GbE iSCSI 机型均可选配 Remote Snap(复制)软件。 以低点起步,逐渐增长所支持服务器数量和总容量,灵活适应不断变化需求P G3 MSA 使客户依照需要,将存储容量从 600GB 扩展至 57.6TB SAS、288TB SAS MDL 或 192TB SATA。 P G3 MSA 阵列可支持多达 7 个 LFF 机箱和 96 块硬盘,或 5 个 SFF 机箱和最
46、多 149 块硬盘。 单控制器或双控制器可满足各种预算需求。 功能强大全新控制器(光纤通道、FC/iSCSI、SAS、10GbE 和 1Gb iSCSI)及 2GB 读/写缓存,可支持多达 64 台主机。 最新 8Gb 光纤通道、6Gb SAS 和 10GbE 及 1Gb iSCSI 技术,可让顾客通过迅速、可靠、低成本方式访问数据。 所有 P G3 MSA 机型都带有 64 个快照和 Volume Copy 功能,无额外费用。 可选取更高 512 个快照功能。 也可选配 Remote Snap 软件,容许通过 FC、FC/iSCSI 组合及1GbE 和 10GbE iSCSI 控制器进行快照复制。 P G3 MSA 陈列有 512 个超过 40TB LUN(大小取决于所选 RAID),可以非常灵活地选取各种 LUN 配备。 为轻松管理 SAN 环境提供全面数据保护运用双积极/积极控制器、双端口驱动器和冗余硬件组件减少 IT 故障风险。 为增强数据保护,P G3 MSA 配有 64 个快照(可选 512 个快照)和 Volume Copy 软件,可有效节约空间,无需额外费用即可完毕写时复制快照和克隆。 光纤通道机型、FC/iSCSI 组合机型或两种 iSCSI 机型均提供可选远程快照
